CYLINDER BLOCK HEATER UNIT

TSB Revision

ENGINE MECHANICAL <2.4L ENGINE>

11A-64

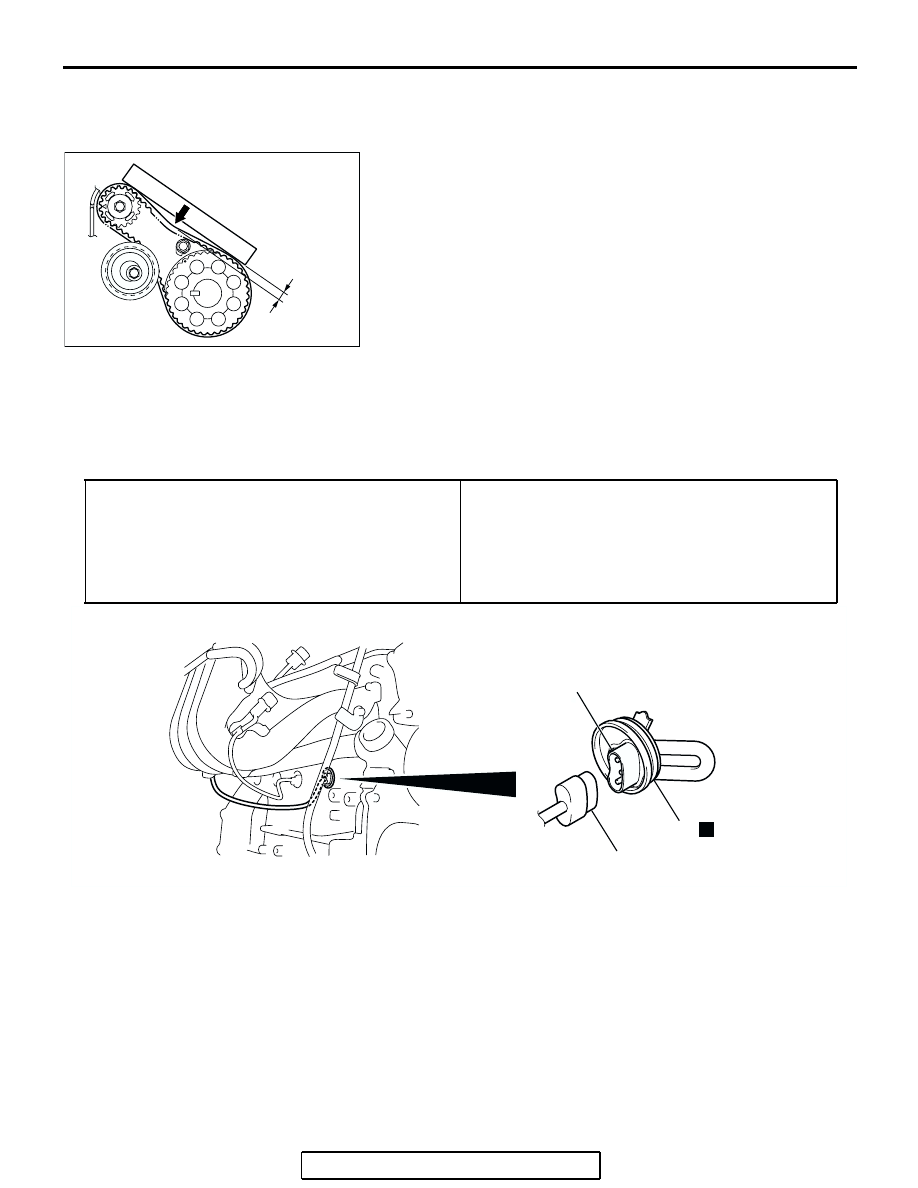

BALANCER TIMING BELT TENSION CHECK

Check the balancer timing belt tension in the following proce-
dures.
1. Apply a pressure of approximately 100 N (22 pounds) at the

center (arrow area) between the sprocket as shown in the
figure, then inspect whether the flexure is within the
standard value.

Standard value: 5

− 10 mm (0.20 − 0.39 inch)

2. If not within the standard value, adjust the belt tension.

(Refer to

P.11A-51

).

CYLINDER BLOCK HEATER UNIT

REMOVAL AND INSTALLATION

M1112006900018

AC301405AB

APPROXIMATELY
100 N (22 lb)

DEFLECTION

Pre-removal Operation
• Front No.1 Exhaust Pipe Removal (Refer to GROUP 15,

Exhaust Pipe and Main Muffler

P.15-20

).

• Front No.2 Exhaust Pipe Removal (Refer to GROUP 15,

Exhaust Pipe and Main Muffler

P.15-20

).

• Intake Manifold Stay Removal (Refer to GROUP 15,

Intake Manifold

P.15-8

).

Post-installation Operation
• Intake Manifold Stay Installation (Refer to GROUP 15,

Intake Manifold

P.15-8

).

• Front No.2 Exhaust Pipe Installation (Refer to GROUP 15,

Exhaust Pipe and Main Muffler

P.15-20

).

• Front No.1 Exhaust Pipe Installation (Refer to GROUP 15,

Exhaust Pipe and Main Muffler

P.15-20

).

AC306620

1

2

2.6 ± 0.2 N·m
23 ± 2 in-lb

AB

N

REMOVAL STEPS

1.

CYLINDER BLOCK HEATER UNIT
CONNECTOR

<<A>> >>A<<

2.

CYLINDER BLOCK HEATER UNIT

CYLINDER BLOCK HEATER UNIT

TSB Revision

ENGINE MECHANICAL <2.4L ENGINE>

11A-65

REMOVAL SERVICE POINT

.

<<A>> CYLINDER BLOCK HEATER UNIT
REMOVAL

Remove the cylinder block heater unit by using a flat-tipped
screwdriver.

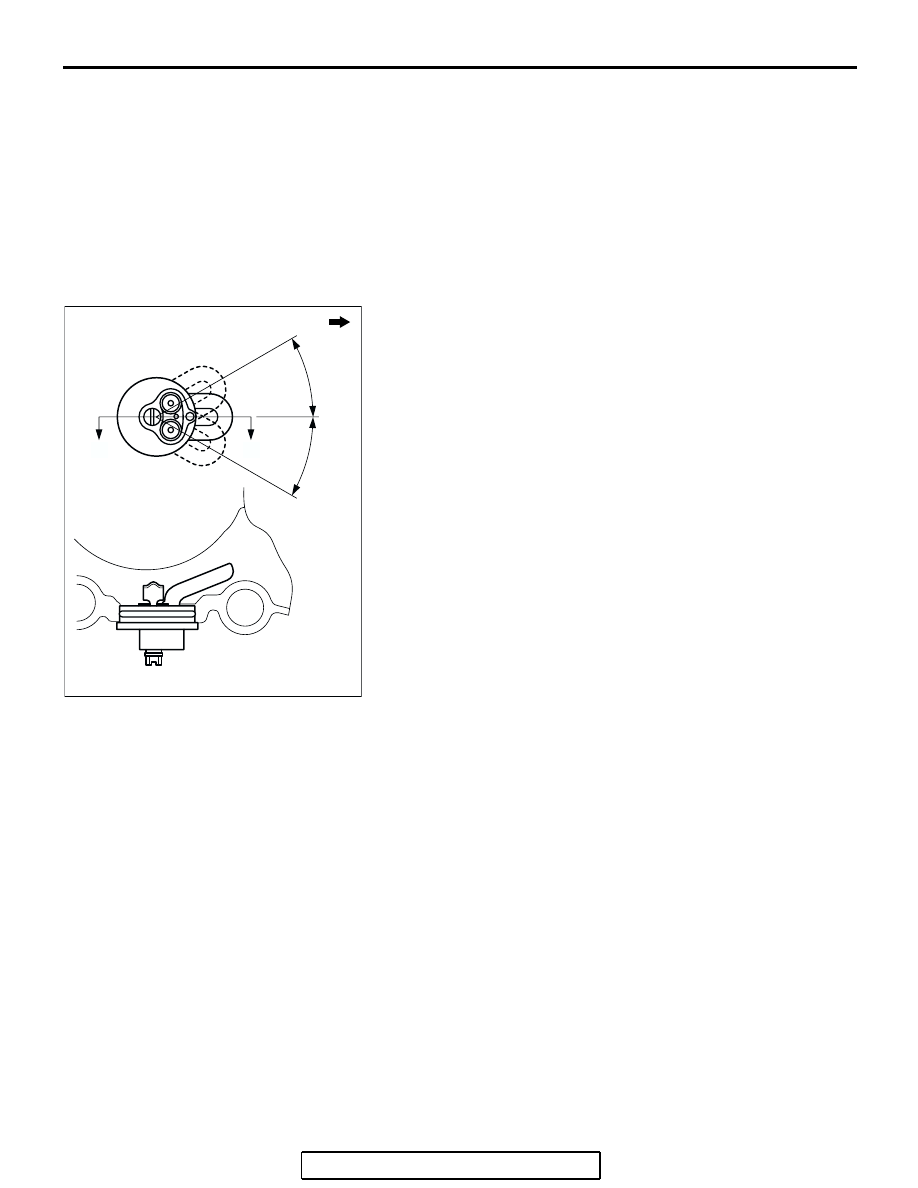

INSTALLATION SERVICE POINT

.

>>A<<  CYLINDER  BLOCK HEATER UNIT INSTAL-
LATION

1. Install the cylinder block heater unit to the cylinder block

within the range as shown.

2. Tighten the cylinder block heater unit mounting bolt to the

specified torque.

Tightening torque: 2.6

± 0.2 N⋅m (23 ± 2 in-lb)

AC306621

ENGINE FRONT

AB

30˚

A

SECTION A – A

A

30˚

SPECIFICATIONS

TSB Revision

ENGINE MECHANICAL <2.4L ENGINE>

11A-66

SPECIFICATIONS

FASTENER TIGHTENING SPECIFICATIONS

M1111003800354

ITEM

SPECIFICATION

Camshaft and valve stem seal
Accumulator assembly

44

± 5 N⋅m (33 ± 3 ft-lb)

Camshaft position sensing cylinder bolt

22

± 4 N⋅m (16 ± 3 ft-lb)

Camshaft position sensor support bolt

14

± 1 N⋅m (120 ± 13 in-lb)

Camshaft sprocket bolt

89

± 9 N⋅m (65 ± 7 ft-lb)

Connector bracket bolt

11

± 1 N⋅m (98 ± 8 in-lb)

Control wiring harness bolt

9.0

± 2.0 N⋅m (80 ± 17 in-lb)

Control wiring harness protector bolt

5.0

± 1.0 N⋅m (44 ± 9 in-lb)

Cylinder head plug

47

± 7 N⋅m (35 ± 5 ft-lb)

Engine oil control valve bolt

11

± 1 N⋅m (98 ± 8 in-lb)

Engine oil pressure switch

10

± 2 N⋅m (89 ± 17 in-lb)

Exhaust rocker arm shaft bolt

13

± 1 N⋅m (115 ± 9 in-lb)

Intake rocker arm shaft bolt

31

± 3 N⋅m (23 ± 2 ft-lb)

Rocker cover assembly bolt

3.5

± 0.5 N⋅m (31 ± 4 in-lb)

Spark plug

25

± 4 N⋅m (18 ± 3 ft-lb)

Crankshaft oil seal
A/T drive plate bolt

132

± 5 N⋅m (98 ± 3 ft-lb)

Crankshaft pulley
Crankshaft damper pulley bolt

25

± 4 N⋅m (18 ± 3 ft-lb)

Cylinder block heater unit
Cylinder block heater unit bolt

2.6

± 0.2 N⋅m (23 ± 2 in-lb)

Cylinder head gasket
Camshaft sprocket bolt

89

± 9 N⋅m (65 ± 7 ft-lb)

Control wiring harness bolt

9.0

± 2.0 N⋅m (80 ± 17 in-lb)

Control wiring harness protector bolt

5.0

± 1.0 N⋅m (44 ± 9 in-lb)

Cylinder head bolt <Cold engine>

78

± 2 N⋅m → 0 N⋅m → 20 ± 2 N⋅m →

+90

° → +90° (58 ± 1 ft-lb → 0 in-lb →

15

± 1 ft-lb → +90° → +90°)

Engine oil dipstick guide bolt

13

± 1 N⋅m (115 ± 9 in-lb)

Generator terminal nut

12

± 2 N⋅m (102 ± 22 in-lb)

Intake manifold stay bolt

31

± 3 N⋅m (23 ± 2 ft-lb)

Knock sensor connector bracket bolt

11

± 1 N⋅m (98 ± 8 in-lb)

Pressure hose clamp bolt

12

± 2 N⋅m (102 ± 22 in-lb)

Radiator lower hose clamp bolt

11

± 1 N⋅m (98 ± 8 in-lb)

Water hose clamp bolt

11

± 1 N⋅m (98 ± 8 in-lb)

SPECIFICATIONS

TSB Revision

ENGINE MECHANICAL <2.4L ENGINE>

11A-67

Engine assembly
ATF warmer (transmission fluid cooler) bracket bolt

23

± 3 N⋅m (17 ± 2 ft-lb)

Battery terminal nut

5.0

± 1.0 N⋅m (44 ± 9 in-lb)

Control wiring harness bolt and nut

9.0

± 2.0 N⋅m (80 ± 17 in-lb)

Control wiring harness protector bolt

5.0

± 1.0 N⋅m (44 ± 9 in-lb)

Engine front mounting bracket bolt

M10

58

± 7 N⋅m (43 ± 5 ft-lb)

Engine front mounting bracket bolt and nut

M12

83

± 12 N⋅m (61 ± 9 ft-lb)

Grounding cable bolt

9.0

± 2.0 N⋅m (80 ± 17 in-lb)

Power steering oil pump bracket bolt

24

± 4 N⋅m (18 ± 3 ft-lb)

Power steering oil pump bracket nut

44

± 10 N⋅m (33 ± 7 ft-lb)

Pressure hose clamp bolt

12

± 2 N⋅m (102 ± 22 in-lb)

Oil pan
Baffle plate bolt (bolt, washer assembled)

M6

9.0

± 2.0 N⋅m (80 ± 17 in-lb)

M8

22

± 4 N⋅m (16 ± 3 ft-lb)

Engine oil pan bolt

9.0

± 3.0 N⋅m (80 ± 26 in-lb)

Engine oil pan drain plug

39

± 5 N⋅m (29 ± 3 ft-lb)

Engine oil pan strainer bolt

19

± 3 N⋅m (14 ± 2 ft-lb)

Torque converter housing front lower cover bolt (bolt, flange) M10

26

± 5 N⋅m (19 ± 4 ft-lb)

Torque converter housing front lower cover bolt (bolt, washer
assembled)

M6

9.0

± 1.0 N⋅m (80 ± 9 in-lb)

Timing belt
Auto-tensioner bolt (bolt, washer assembled)

M8

22

± 4 N⋅m (16 ± 3 ft-lb)

M10

44

± 10 N⋅m (33 ± 7 ft-lb)

Balancer timing belt tensioner bolt

19

± 3 N⋅m (14 ± 2 ft-lb)

Connector bracket bolt

11

± 1 N⋅m (98 ± 8 in-lb)

Crankshaft pulley center bolt

167 N

⋅m (123 ft-lb)

Cylinder block plug

30

± 3 N⋅m (23 ± 2 ft-lb)

Generator terminal nut

12

± 2 N⋅m (102 ± 22 in-lb)

Idler pulley bolt

79

± 5 N⋅m (59 ± 3 ft-lb)

Timing belt idler pulley bolt

35

± 6 N⋅m (26 ± 4 ft-lb)

Timing belt lower cover bolt (bolt, flange)

M6

11

± 1 N⋅m (98 ± 8 in-lb)

Timing belt lower cover bolt (bolt, washer assembled)

M6

9.0

± 1.0 N⋅m (80 ± 9 in-lb)

Timing belt lower cover bracket bolt

8.5

± 0.5 N⋅m (76 ± 4 in-lb)

Timing belt lower cover nut

11

± 1 N⋅m (98 ± 8 in-lb)

Timing belt tensioner adjuster bolt

23

± 3 N⋅m (17 ± 2 ft-lb)

Timing belt tensioner arm bolt

21

± 4 N⋅m (16 ± 2 ft-lb)

Timing belt tensioner pulley bolt

48

± 5 N⋅m (36 ± 3 ft-lb)

Timing belt upper cover bolt (bolt, flange)

M6

11

± 1 N⋅m (98 ± 8 in-lb)

M8

14

± 1 N⋅m (120 ± 13 in-lb)

Water pump pulley bolt

8.8

± 1.0 N⋅m (78 ± 9 in-lb)

ITEM

SPECIFICATION
