Mitsubishi Galant 9G. Manual - part 219





SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

TSB Revision

CIRCUIT DIAGRAMS

90-238

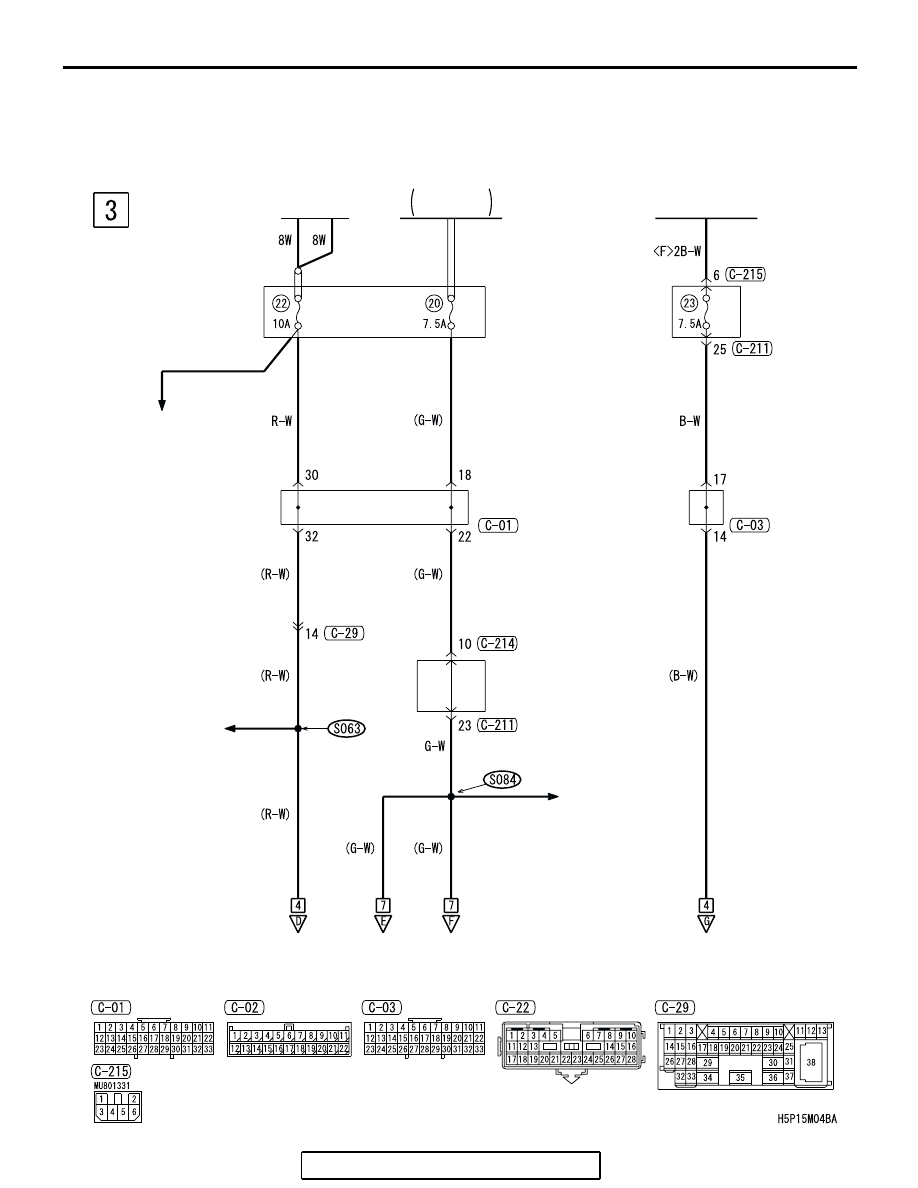

SUPPLEMENTAL RESTRAINT SYSTEM (SRS) (CONTINUED)

BATTERY

IGNITION
SWITCH (IG1)

RELAY
BOX

JUNCTION
BLOCK

JUNCTION
BLOCK

JOINT
CONNECTOR (2)

JOINT
CONNECTOR (1)

·FOG LIGHT
·HEADLIGHT
·TAILLIGHT,
 POSITION LIGHT,
 FRONT SIDE
 MARKER LIGHT
 AND LICENSE
 PLATE LIGHT
·TURN-SIGNAL
 LIGHT AND
 HAZARD
 WARNING LIGHT
·WINDSHIELD
 WIPER AND
 WASHER

·AUDIO SYSTEM
·AUTOMATIC AIR
 CONDITIONING
 SYSTEM
·CONTROLLER AREA
 NETWORK (CAN)
·FOG LIGHT
·FRONT DOME LIGHT,
 REAR DOME LIGHT,
 TRUNK LIGHT AND
 IGNITION KEY HOLE
 ILLUMINATION LIGHT
·HEADLIGHT
·MANUAL AIR
 CONDITIONING
 SYSTEM
·MULTI-CENTER
 DISPLAY
·TAILLIGHT, POSITION
 LIGHT, FRONT SIDE
 MARKER LIGHT
 AND LICENSE
 PLATE LIGHT
·TURN-SIGNAL LIGHT
 AND HAZARD
 WARNING LIGHT
·VANITY MIRROR LIGHT
·WINDSHIELD WIPER
 AND WASHER

TAILLIGHT
RELAY

FRONT-ECU

·AUTOMATIC AIR
 CONDITIONING
 SYSTEM
·ELECTRONIC BRAKE-
 FORCE DISTRIBUTION
 (EBD) AND ANTI-LOCK
 BRAKING SYSTEM (ABS)
 <VEHICLES WITH
 TRACTION
 CONTROL (TCL)>
·FOG LIGHT
·GLOVE BOX LIGHT
·HEATED SEAT
·INVECS-II 4A/T
·MANUAL AIR
 CONDITIONING
 SYSTEM
·METER AND GAUGE
·MULTI-CENTER DISPLAY
·REAR WINDOW
 DEFOGGER AND
 DOOR MIRROR
 HEATER
·RHEOSTAT
·TURN-SIGNAL LIGHT
 AND HAZARD
 WARNING LIGHT

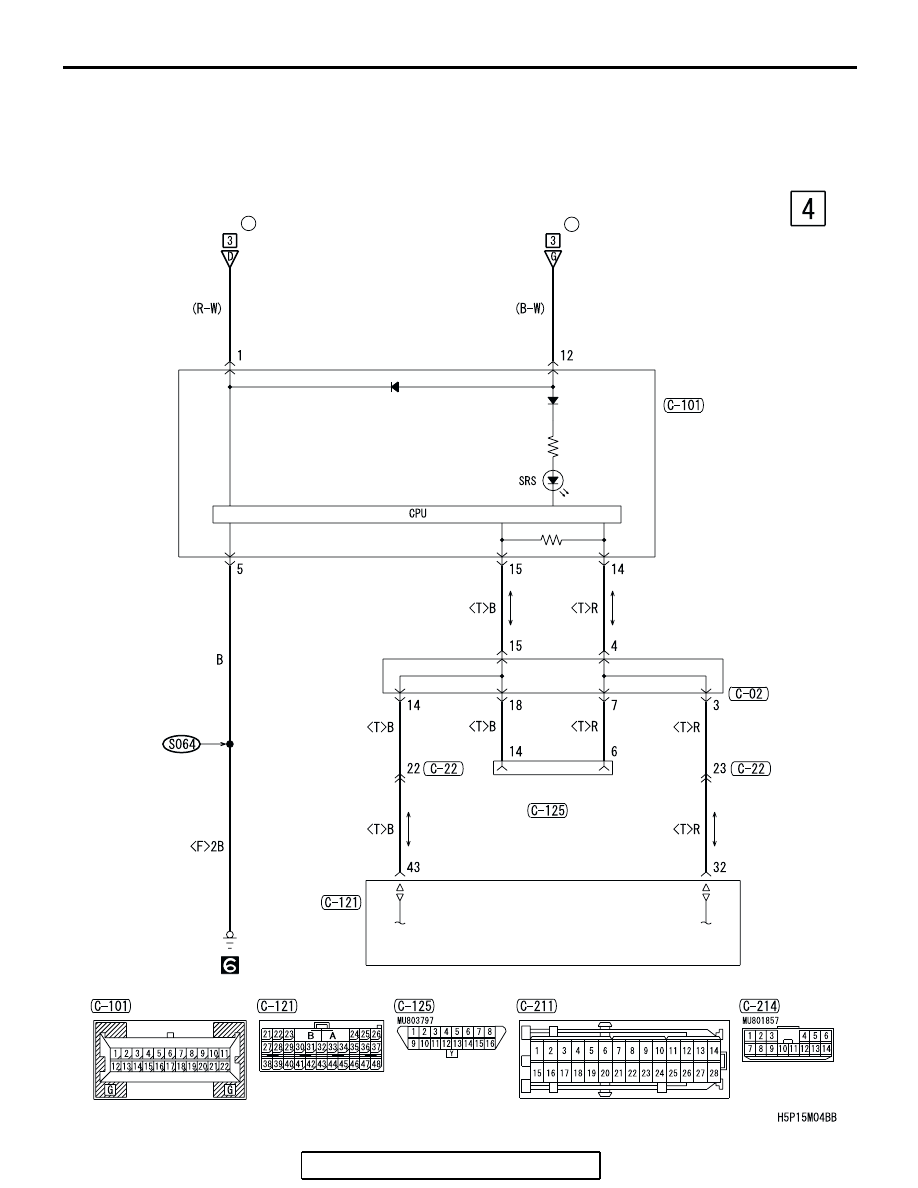

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

TSB Revision

CIRCUIT DIAGRAMS

90-239

JOINT
CONNECTOR (2)

JOINT
CONNECTOR (3)

COMBINATION
METER

DATA LINK
CONNECTOR

SRS-ECU

(FUSE     )

22

JOINT
CONNECTOR (1)

(FUSE    )

23

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

TSB Revision

CIRCUIT DIAGRAMS

90-240

SUPPLEMENTAL RESTRAINT SYSTEM (SRS) (CONTINUED)

SIDE AIR BAG
MODULE
(SQUIB) (LH)

SIDE AIR BAG
MODULE
(SQUIB) (RH)

CONNECTOR
LOCK SWITCH

CONNECTOR
LOCK SWITCH

SIDE AIR BAG MODULE
(LH) DRIVE CIRCUIT

SIDE AIR BAG MODULE
(RH) DRIVE CIRCUIT

AIR BAG MODULE (DRIVER'S SIDE) DRIVE CIRCUIT

CLOCK
SPRING

AIR BAG MODULE
(SQUIB)
(DRIVER'S SIDE)

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

TSB Revision

CIRCUIT DIAGRAMS

90-241

ANALOG
G-SENSOR

CONSTANT
VOLTAGE
CIRCUIT

ANALOG
G-SENSOR

CONSTANT
VOLTAGE
CIRCUIT

SIDE IMPACT
SENSOR (LH)

SIDE IMPACT
SENSOR (RH)

MICRO-COMPUTER

SIDE IMPACT SENSOR INTERFACE CIRCUIT

AIR BAG MODULE (PASSENGER'S SIDE) DRIVE CIRCUIT

CONNECTOR
LOCK SWITCH

AIR BAG MODULE
(SQUIB)
(PASSENGER'S SIDE)

SRS-ECU

NOTE

:

·CONNECTOR LOCK SWITCH

CONNECTOR COUPLED: ON
CONNECTOR UNCOUPLED: OFF

CONNECTOR LOCK SWITCH

WIRE COLOR CODE
B : BLACK     LG : LIGHT GREEN     G : GREEN     L : BLUE     W : WHITE     Y : YELLOW
SB : SKY BLUE     BR : BROWN     O : ORANGE     GR : GRAY     R : RED     P : PINK     V : VIOLET
