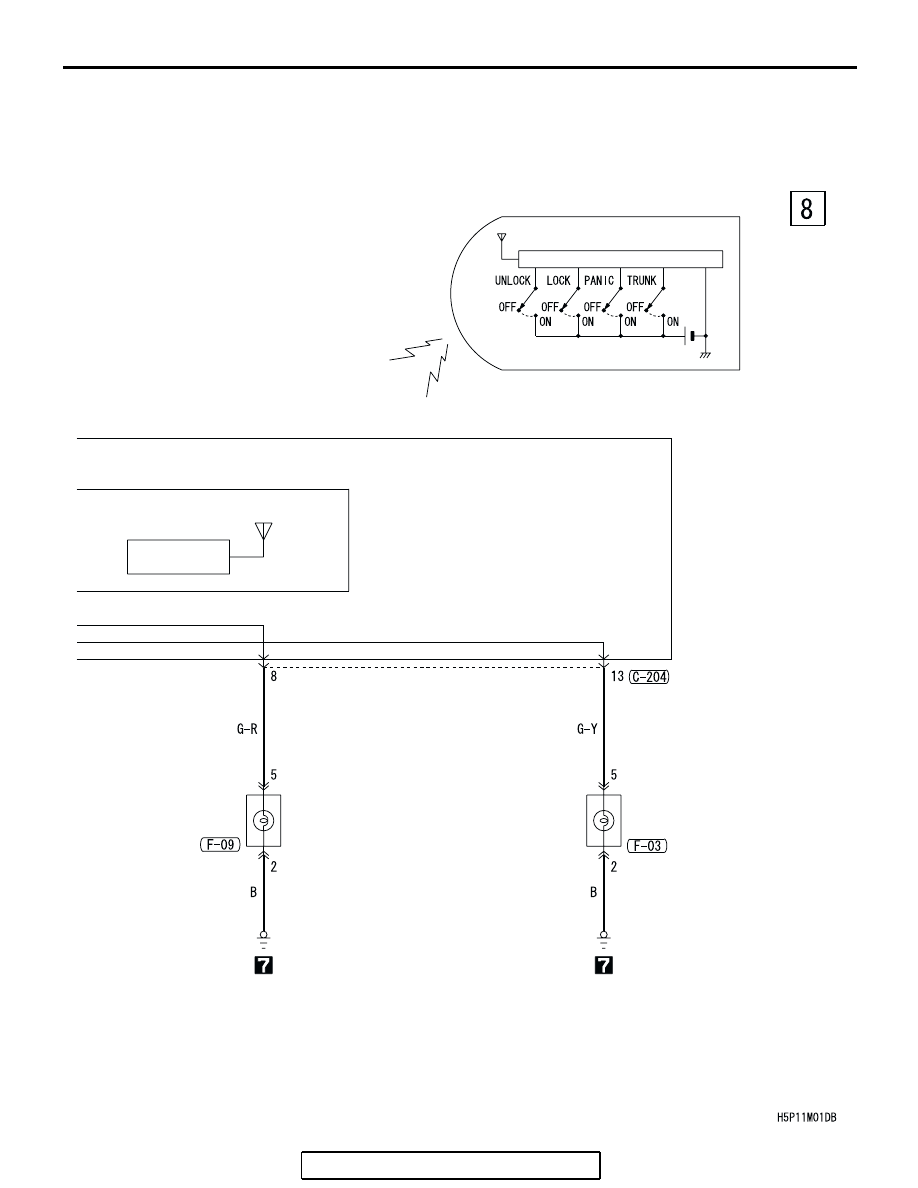

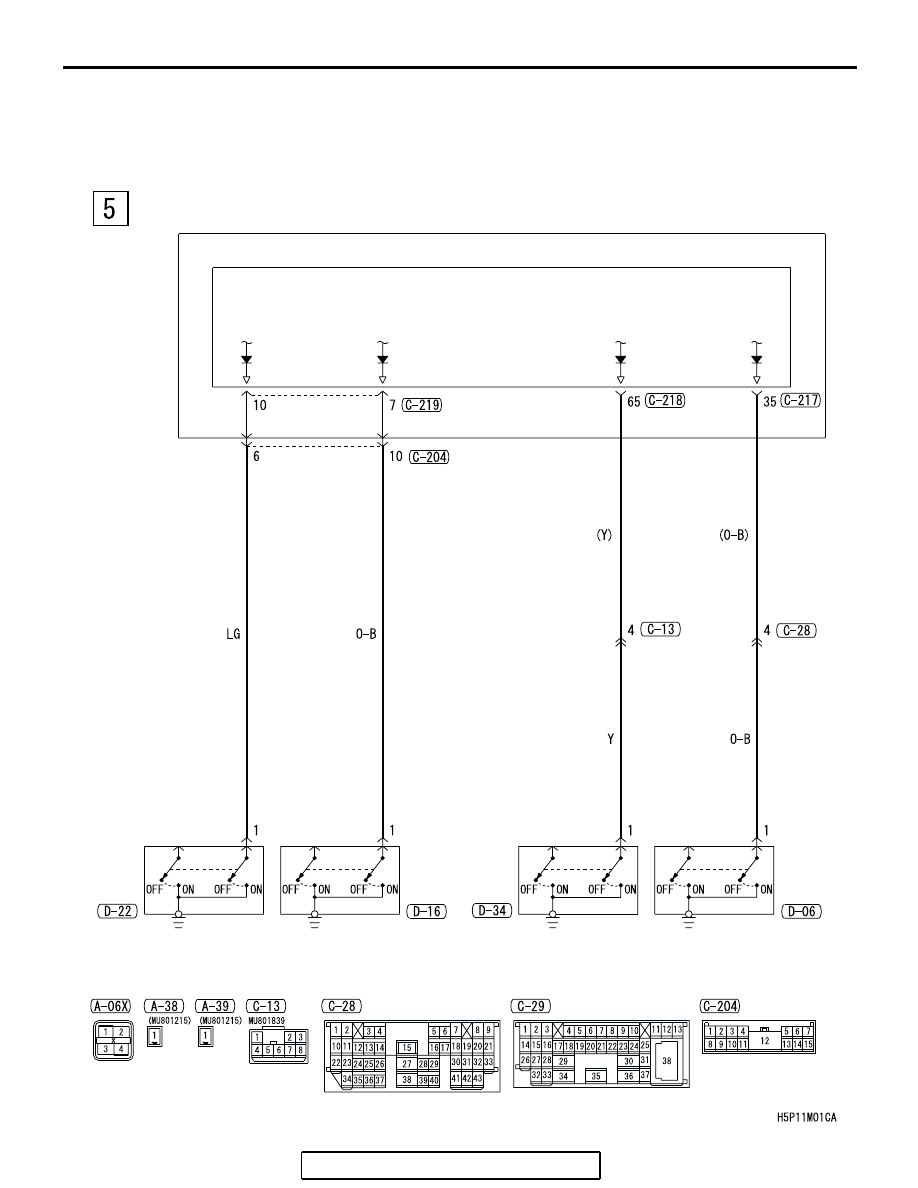

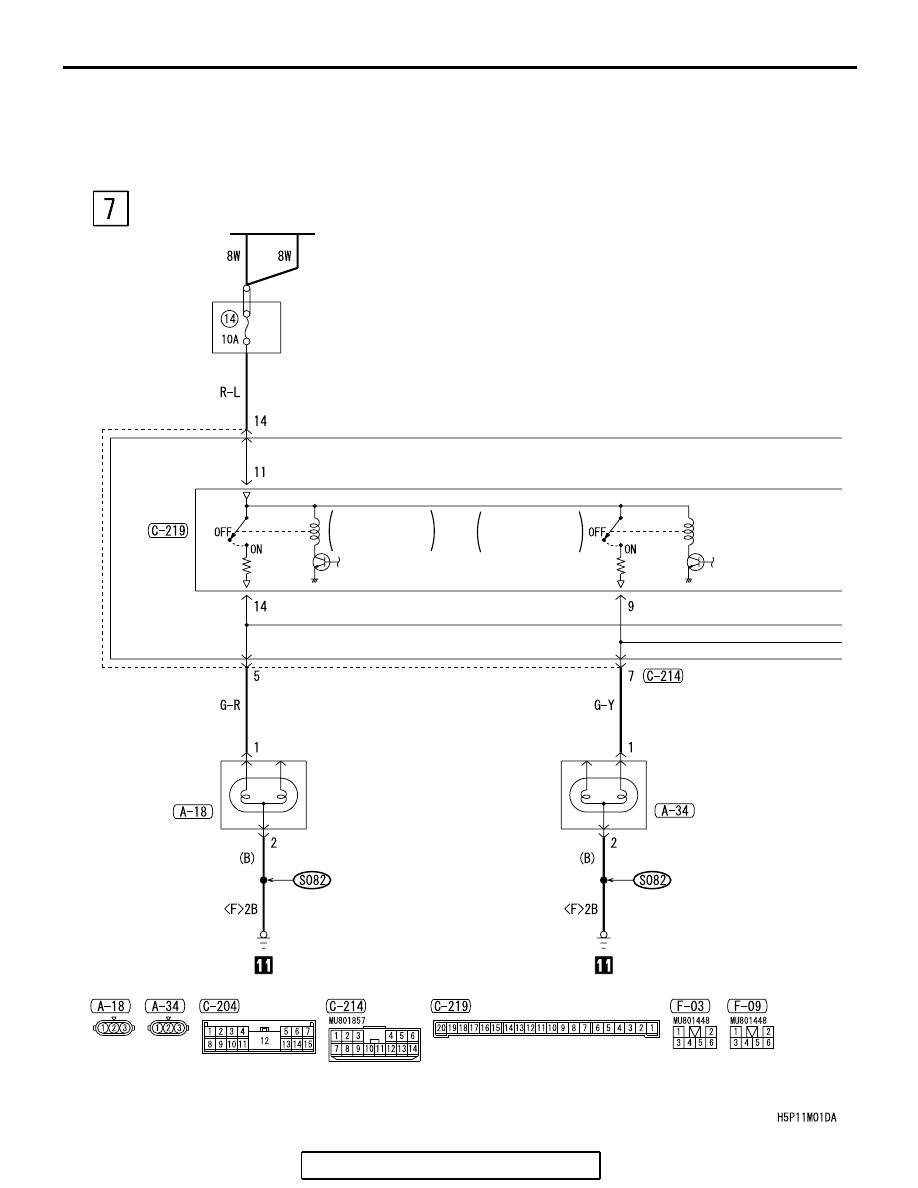

CENTRAL DOOR LOCKING SYSTEM

TSB Revision

CIRCUIT DIAGRAMS

90-142

CENTRAL DOOR LOCKING SYSTEM (CONTINUED)

FRONT
DOOR
SWITCH
(LH)

REAR
DOOR
SWITCH
(LH)

FRONT
DOOR
SWITCH
(RH)

REAR
DOOR
SWITCH
(RH)

ETACS-ECU

JUNCTION
BLOCK

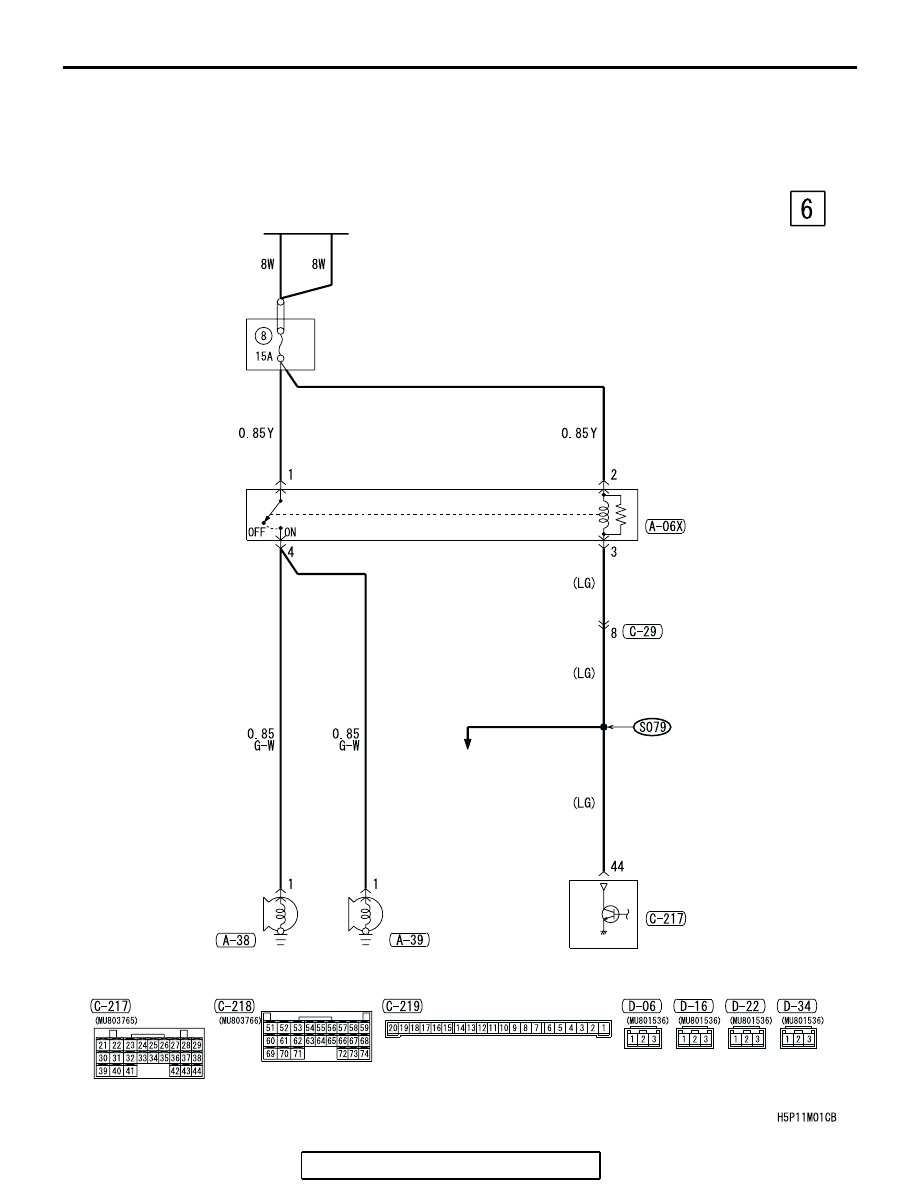

CENTRAL DOOR LOCKING SYSTEM

TSB Revision

CIRCUIT DIAGRAMS

90-143

RELAY
BOX

BATTERY

HORN
RELAY

ETACS-
ECU

HORN

JUNCTION BLOCK SIDE

WIRE COLOR CODE
B : BLACK     LG : LIGHT GREEN     G : GREEN     L : BLUE
BR :BROWN     O : ORANGE     GR : GRAY     R : RED     W : WHITE
SB : SKY BLUE     P : PINK      Y : YELLOW     V : VIOLET

HORN
(LOW)

HORN
(HIGH)

CENTRAL DOOR LOCKING SYSTEM

TSB Revision

CIRCUIT DIAGRAMS

90-144

CENTRAL DOOR LOCKING SYSTEM (CONTINUED)

BATTERY

RELAY
BOX

ETACS-
ECU

FRONT
COMBINATION
LIGHT (RH)

FRONT
COMBINATION
LIGHT (LH)

JUNCTION BLOCK SIDE

TURN-SIGNAL
LIGHT RELAY
: LH

TURN-SIGNAL
LIGHT RELAY
: RH

CENTRAL DOOR LOCKING SYSTEM

TSB Revision

CIRCUIT DIAGRAMS

90-145

RECEIVER

REAR
COMBINATION
LIGHT (RH)

REAR
COMBINATION
LIGHT (LH)

WIRE COLOR CODE
B : BLACK     LG : LIGHT GREEN     G : GREEN     L : BLUE     W : WHITE     Y : YELLOW
SB : SKY BLUE     BR : BROWN     O : ORANGE     GR : GRAY     R : RED     P : PINK     V : VIOLET

JUNCTION
BLOCK

CONTROL CIRCUIT

TRANSMITTER
