CENTRAL DOOR LOCKING SYSTEM

TSB Revision

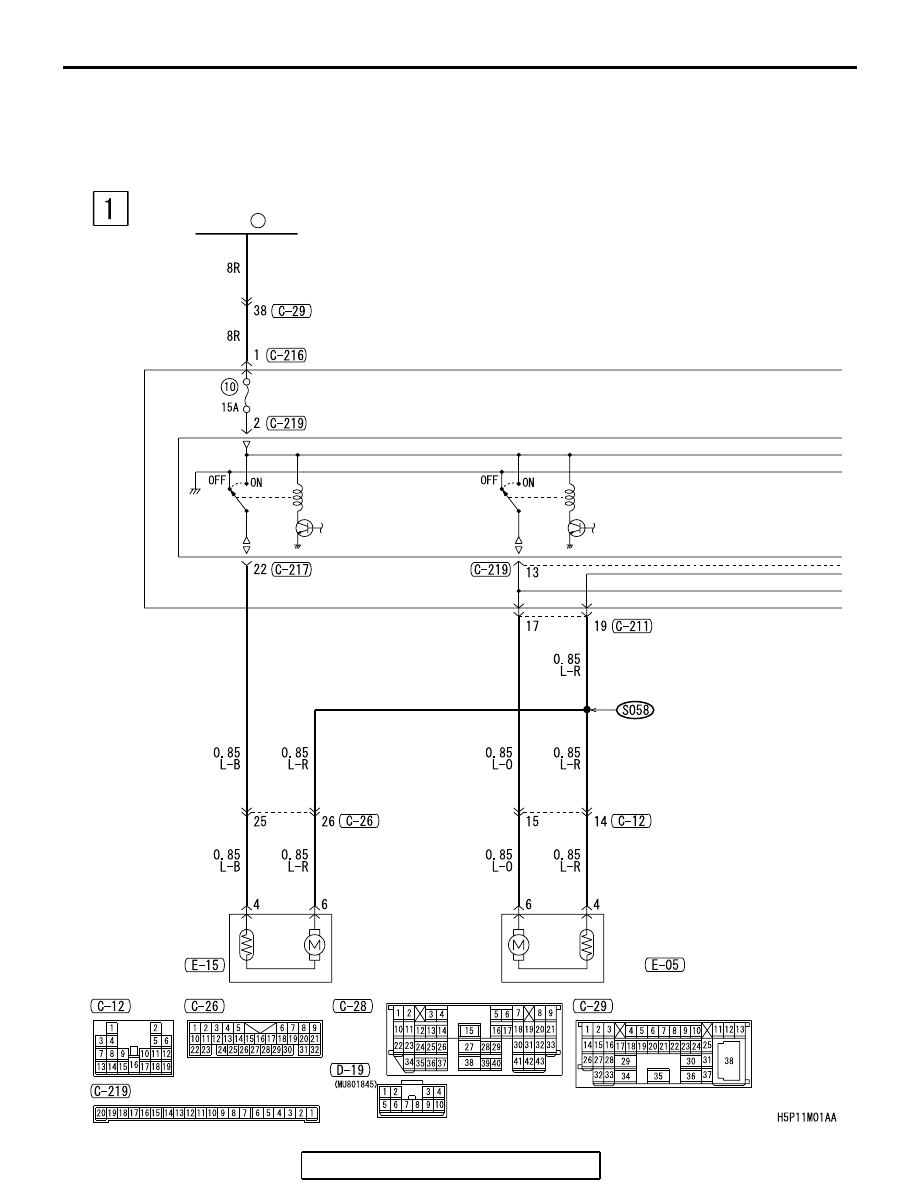

CIRCUIT DIAGRAMS

90-138

CENTRAL DOOR LOCKING SYSTEM

M1901004701938

FUSIBLE
LINK

1

JUNCTION
BLOCK

ETACS-ECU

FRONT
DOOR LOCK
ACTUATOR
(LH)

FRONT
DOOR LOCK
ACTUATOR
(RH)

JUNCTION BLOCK SIDE

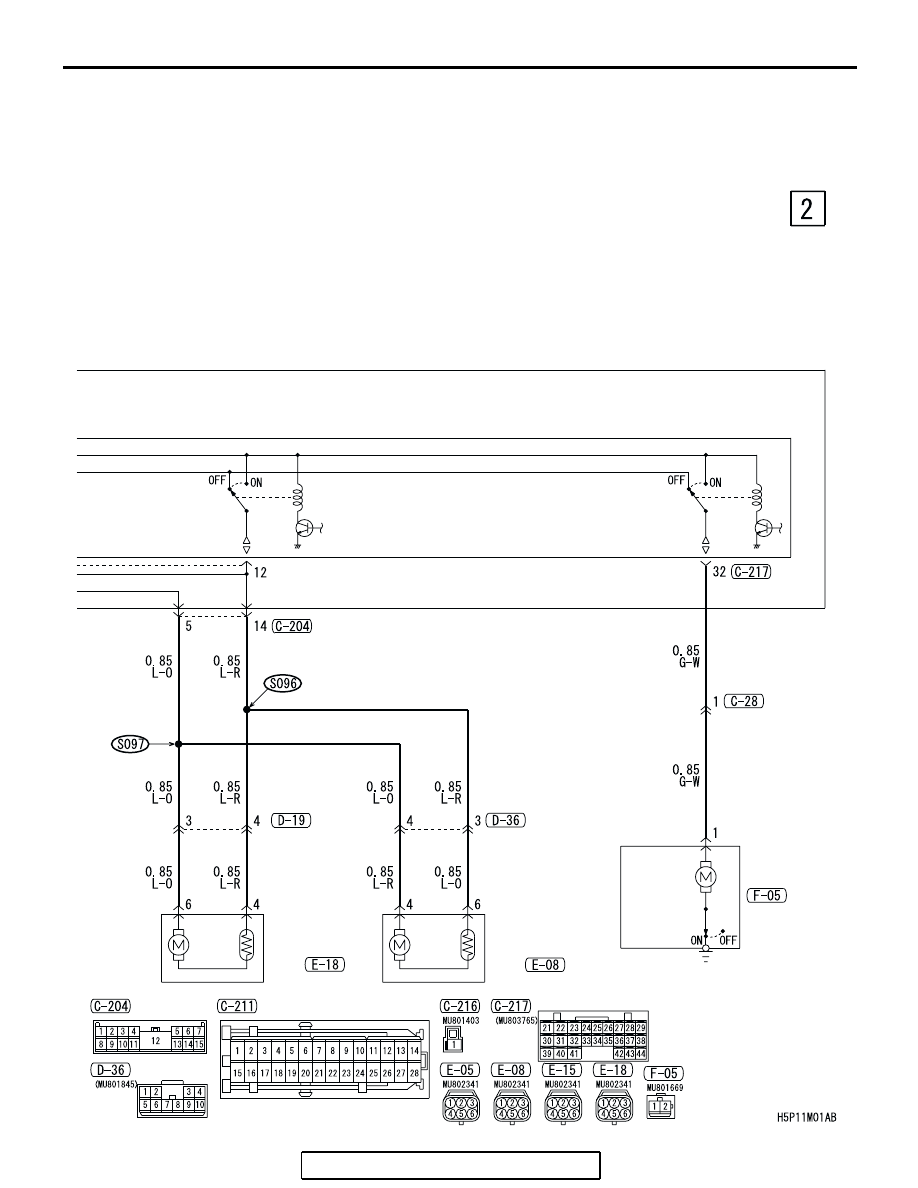

CENTRAL DOOR LOCKING SYSTEM

TSB Revision

CIRCUIT DIAGRAMS

90-139

REAR DOOR
LOCK
ACTUATOR
(LH)

REAR DOOR
LOCK
ACTUATOR
(RH)

TRUNK LID
LATCH
ASSEMBLY

CIRCUIT
BREAKER

MOTOR

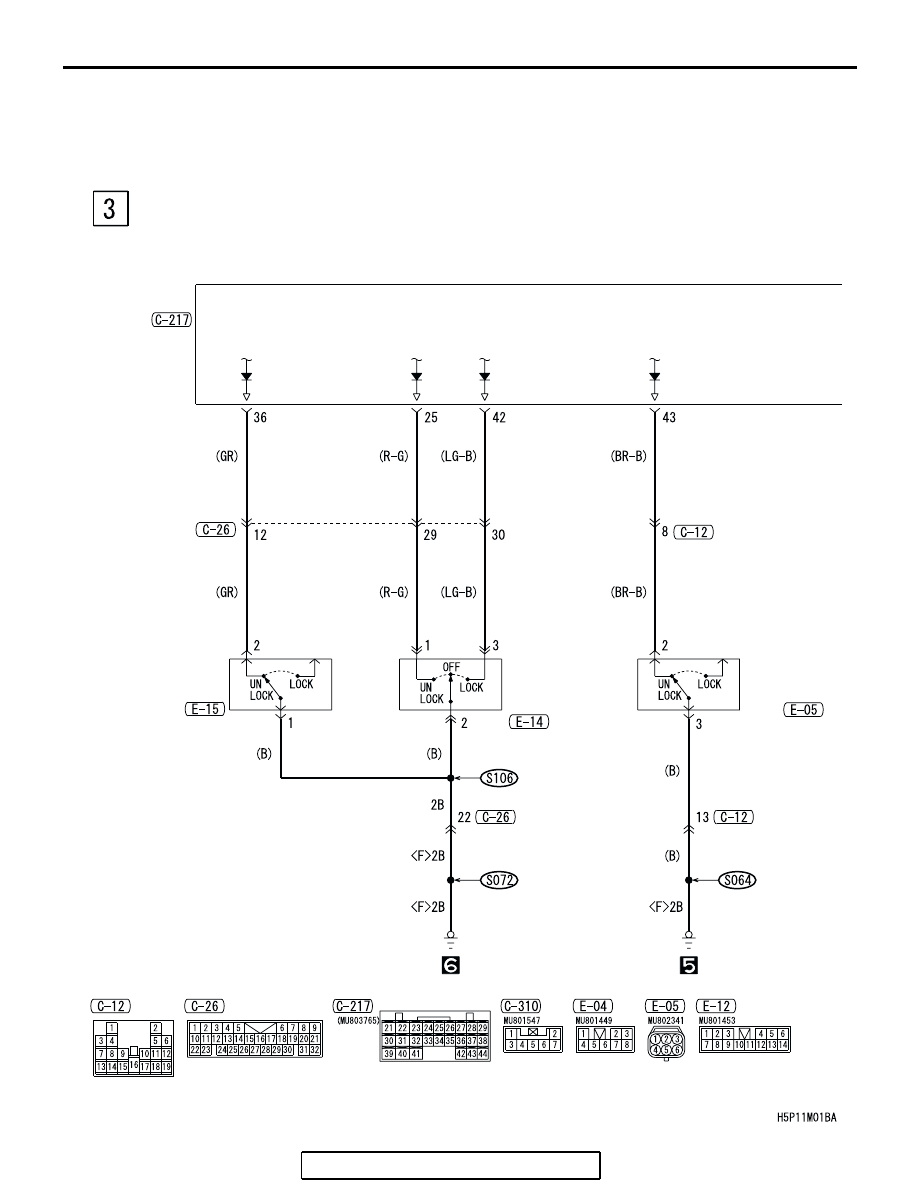

CENTRAL DOOR LOCKING SYSTEM

TSB Revision

CIRCUIT DIAGRAMS

90-140

CENTRAL DOOR LOCKING SYSTEM (CONTINUED)

FRONT
DOOR LOCK
ACTUATOR
(LH)

DOOR LOCK
KEY
CYLINDER
SWITCH

FRONT
DOOR LOCK
ACTUATOR
(RH)

ETACS-
ECU

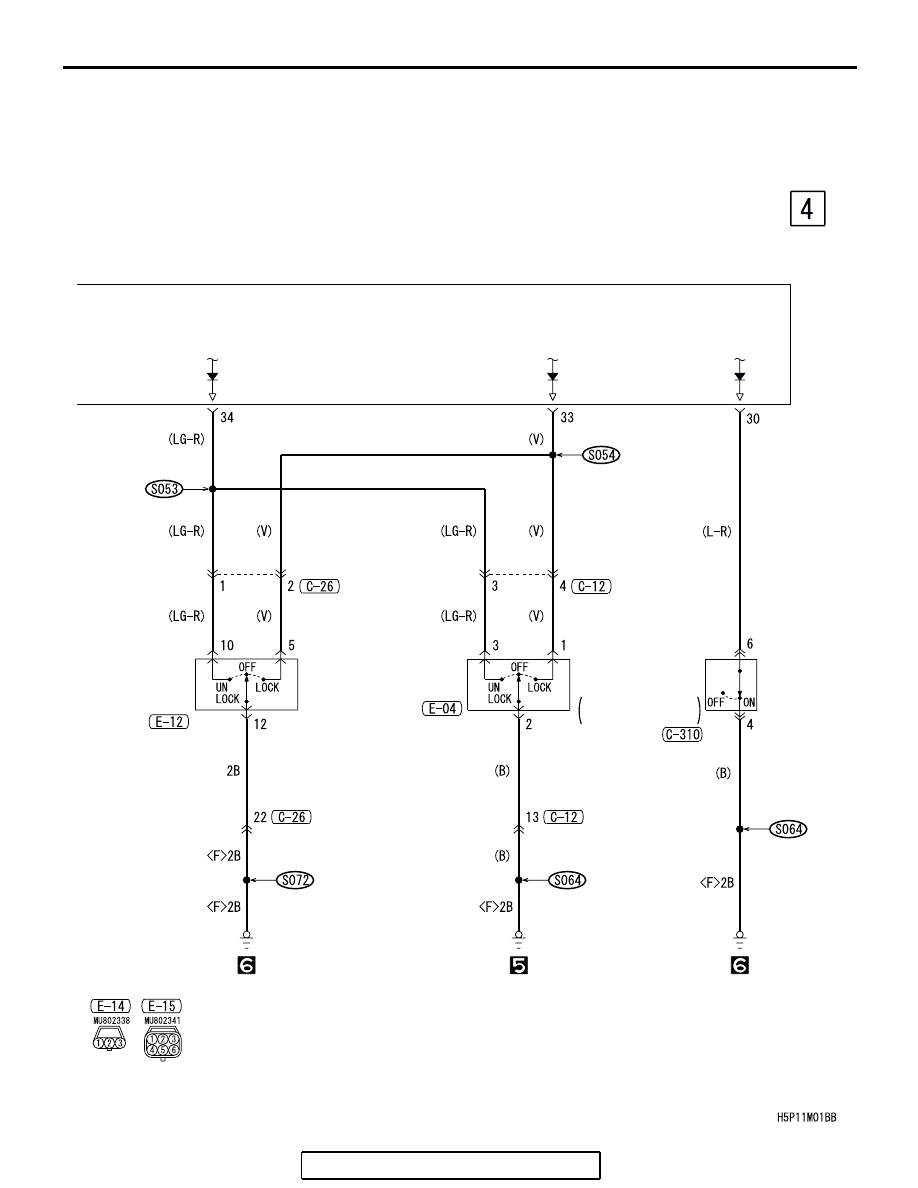

CENTRAL DOOR LOCKING SYSTEM

TSB Revision

CIRCUIT DIAGRAMS

90-141

POWER
WINDOW
MAIN
SWITCH

FRONT POWER
WINDOW
SUB SWITCH

WHEN KEY
IS REMOVED: ON

KEY
REMINDER
SWITCH

WIRE COLOR CODE
B : BLACK     LG : LIGHT GREEN     G : GREEN     L : BLUE     W : WHITE     Y : YELLOW
SB : SKY BLUE     BR : BROWN     O : ORANGE     GR : GRAY     R : RED     P : PINK     V : VIOLET
