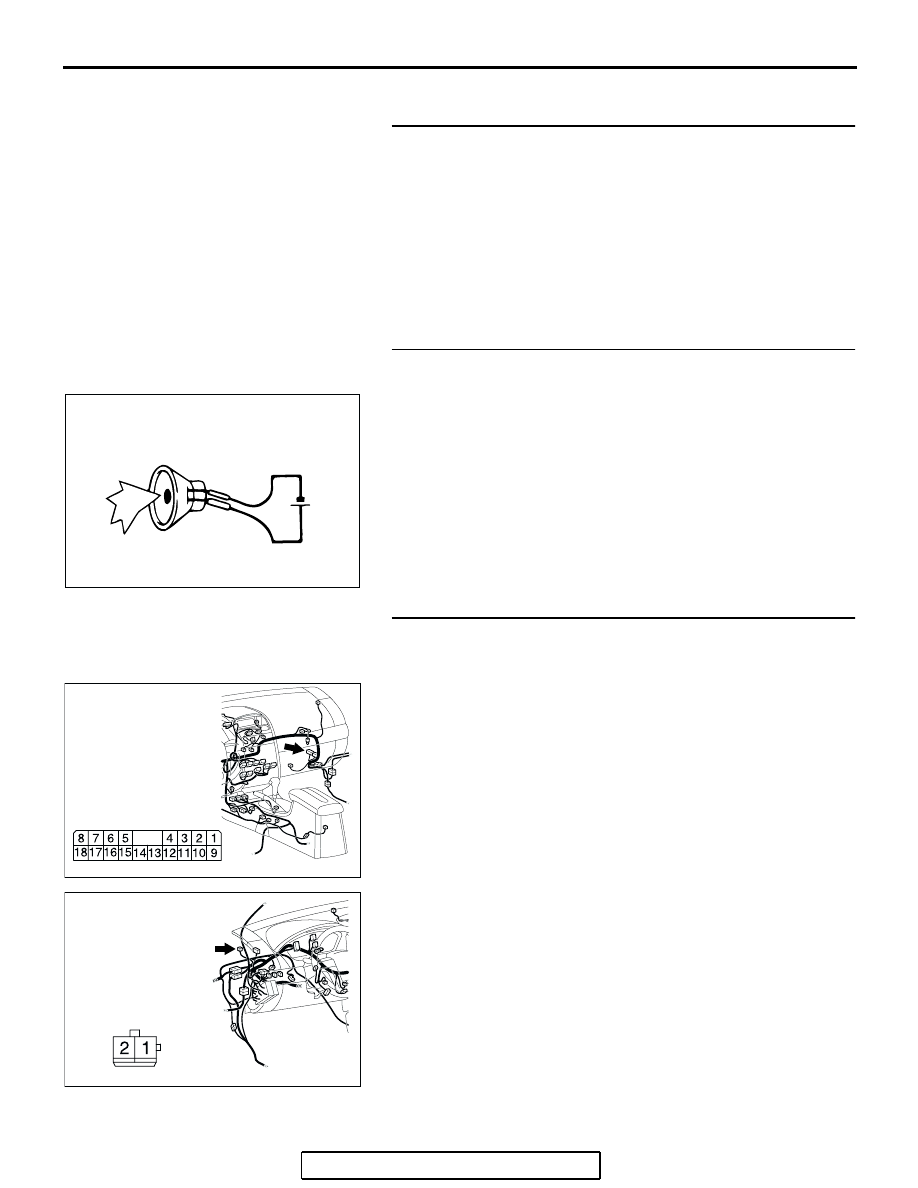

RADIO WITH CD PLAYER

TSB Revision

CHASSIS ELECTRICAL

54A-172

DIAGNOSIS

STEP 1. Check which speaker has no sound on the
vehicles with audio amplifier.
Determine which speaker does not sound.
Q:  Which speaker does not sound?

Tweeter (LH) : Go to Step 2.
Tweeter (RH) : Go to Step 5.
Front door speaker (LH) : Go to Step 8.
Front door speaker (RH) : Go to Step 11.
Rear speaker (LH) : Go to Step 14.
Rear speaker (RH) : Go to Step 17.

STEP 2. Check the tweeter (LH).
(1) Remove the tweeter (LH). Refer to

P.54A-209

.

(2) Check that the tweeter (LH) generates noise when a

five-volt voltage is applied on the tweeter (LH) terminal.

Q: Is the tweeter (LH) generating noise?

YES : Go to Step 3.
NO :  Replace the tweeter (LH). The tweeter (LH) should

sound.

STEP 3. Check tweeter (LH) connector C-130 and audio
amplifier connector C-113 for loose, corroded or damaged
terminals, or terminals pushed back in the connector.
Q: Are harness connectors C-130 and C-113 in good

condition?
YES : Go to Step 4.
NO :  Repair or replace the component(s). Refer to GROUP

00E, Harness Connector Inspection

P.00E-2

. The

tweeter (LH) should sound.

ACX01868AB

5V

AC305233CC

CONNECTOR: C-113

HARNESS SIDE

AC305231CZ

CONNECTOR: C-130

HARNESS SIDE

RADIO WITH CD PLAYER

TSB Revision

CHASSIS ELECTRICAL

54A-173

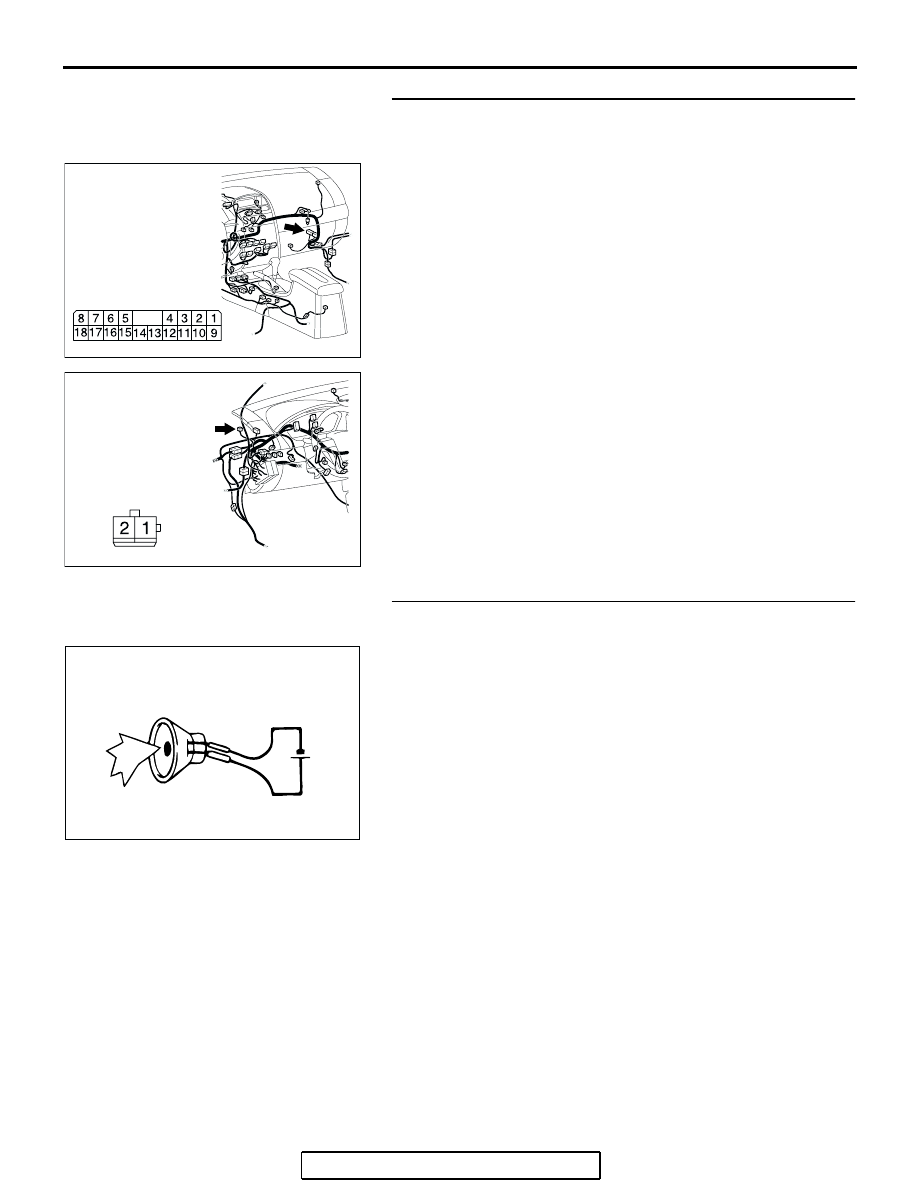

STEP 4. Check the wiring harness between tweeter (LH)
connector C-130 (terminals 2 and 1) and audio amplifier
connector C-113 (terminals 3 and 11).
Q: Is the wiring harness between tweeter (LH) connector

C-130 (terminals 2 and 1) and audio amplifier connector
C-113 (terminals 3 and 11) in good condition?
YES : Replace the audio amplifier. The tweeter (LH) should

sound.

NO :  Repair the wiring harness. The tweeter (LH) should

sound.

STEP 5. Check the tweeter (RH).
(1) Remove the tweeter (RH). Refer to

P.54A-209

.

(2) Check that the tweeter (RH) generates noise when a

five-volt voltage is applied on the tweeter (RH) terminal.

Q: Is the tweeter (RH) generating noise?

YES : Go to Step 6.
NO :  Replace the tweeter (RH). The tweeter (RH) should

sound.

AC305233CC

CONNECTOR: C-113

HARNESS SIDE

AC305231CZ

CONNECTOR: C-130

HARNESS SIDE

ACX01868AB

5V

RADIO WITH CD PLAYER

TSB Revision

CHASSIS ELECTRICAL

54A-174

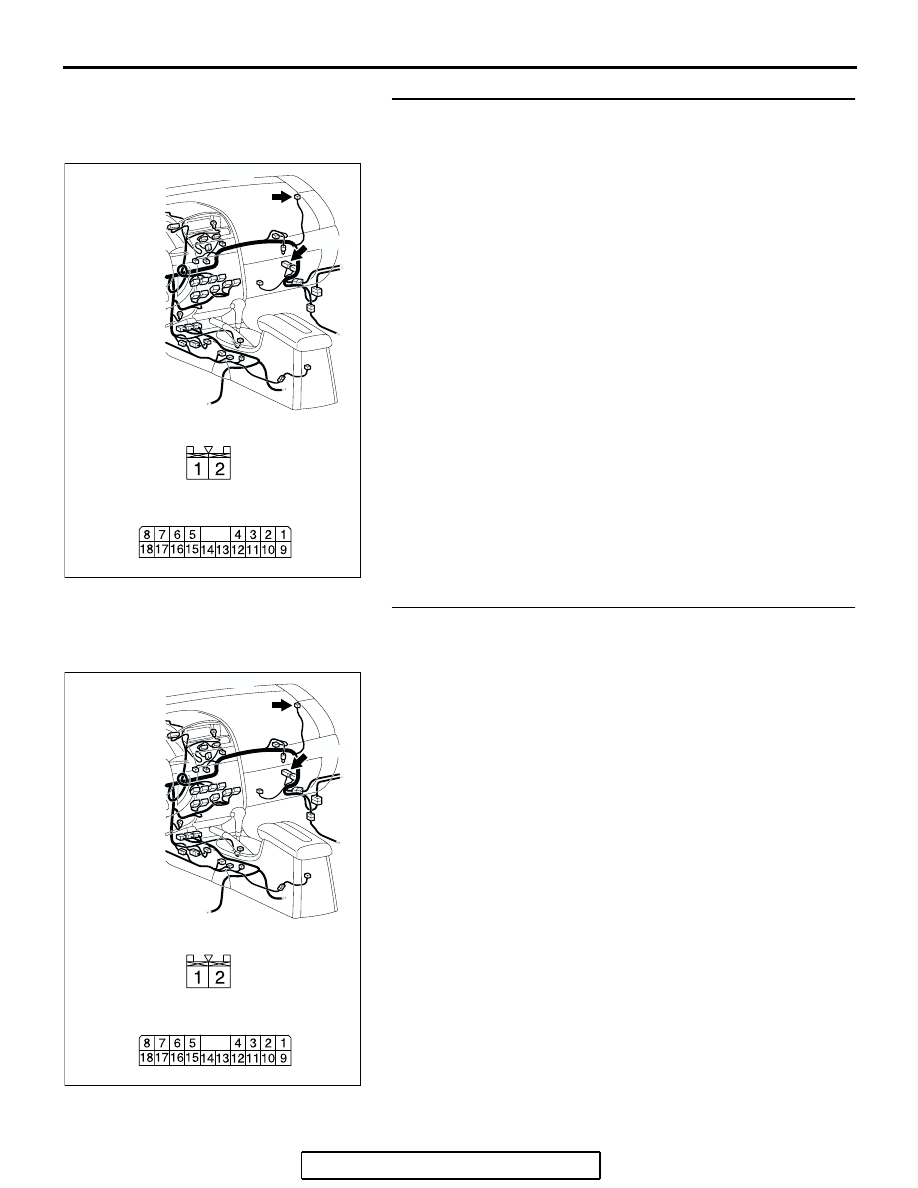

STEP 6. Check tweeter (RH) connector C-108 and audio
amplifier connector C-113 for loose, corroded or damaged
terminals, or terminals pushed back in the connector.
Q: Are harness connectors C-108 and C-113 in good

condition?
YES : Go to Step 7.
NO :  Repair or replace the component(s). Refer to GROUP

00E, Harness Connector Inspection

P.00E-2

. The

tweeter (RH) should sound.

STEP 7. Check the wiring harness between tweeter (RH)
connector C-108 (terminals 2 and 1) and audio amplifier
connector C-113 (terminals 4 and 12).
Q: Is the wiring harness between tweeter (RH) connector

C-108 (terminals 2 and 1) and audio amplifier connector
C-113 (terminals 4 and 12) in good condition?
YES : Replace the audio amplifier. The tweeter (RH) should

sound.

NO :  Repair the wiring harness. The tweeter (RH) should

sound.

AC305234

C-108 (B)

HARNESS SIDE

C-108

C-113

HARNESS SIDE

C-113

AZ

CONNECTORS: C-108, C-113

AC305234

C-108 (B)

HARNESS SIDE

C-108

C-113

HARNESS SIDE

C-113

AZ

CONNECTORS: C-108, C-113

RADIO WITH CD PLAYER

TSB Revision

CHASSIS ELECTRICAL

54A-175

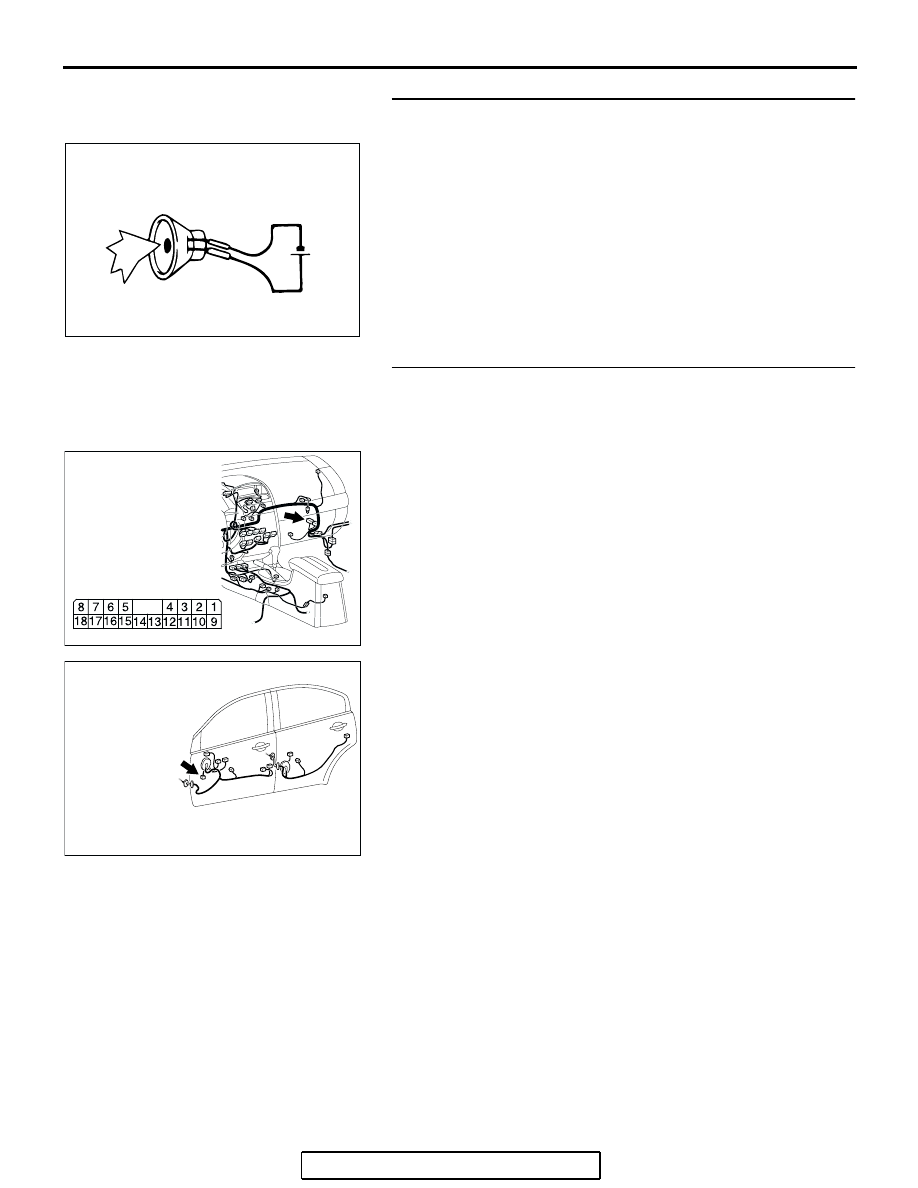

STEP 8. Check the front door speaker (LH).
(1) Remove the front door speaker (LH). Refer to

P.54A-209

.

(2) Check that the front door speaker (LH) generates noise

when a five-volt voltage is applied on the front door speaker
(LH) terminal.

Q: Is the front door speaker (LH) generating noise?

YES : Go to Step 9.
NO :  Replace the front door speaker (LH). The front door

speaker (LH) should sound.

STEP 9. Check front door speaker (LH) connector E-10 and
audio amplifier connector C-113 for loose, corroded or
damaged terminals, or terminals pushed back in the
connector.
Q: Are harness connectors E-10 and C-113 in good

condition?
YES : Go to Step 10.
NO :  Repair or replace the component(s). Refer to GROUP

00E, Harness Connector Inspection

P.00E-2

. The

front door speaker (LH) should sound.

ACX01868AB

5V

AC305233CC

CONNECTOR: C-113

HARNESS SIDE

AC305262

CONNECTOR: E-10
