DASH PANEL

TSB Revision

CONFIGURATION DIAGRAMS

80A-20

DASH PANEL (CONTINUED)

AC304363

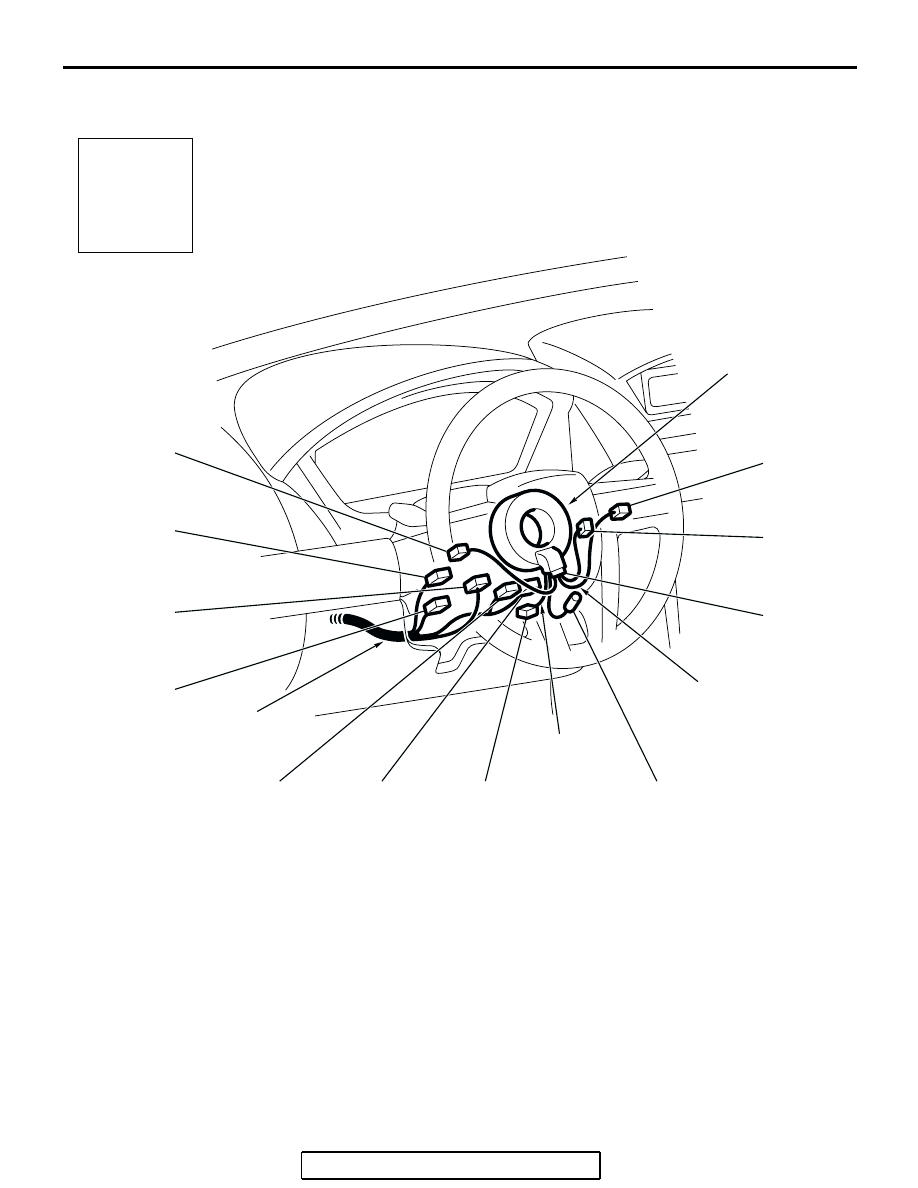

STEERING COLUMN

Connector
symbol

-301
thru
-311

C

AB

CLOCK
SPRING

CLOCK SPRING
WIRING HARNESS

Y

INSTRUMENT PANEL
WIRING HARNESS

C-301

C-302

C-303

C-304

C-305

C-306

C-307

C-308

C-309

C-310

C-311

C-301 (2-B)

REMOTE CONTROLLED RADIO
SWITCH (RH)

C-302 (3-Y)

AUTO-CRUISE CONTROL SWITCH

C-303 (5-GR)

CLOCK SPRING AND CLOCK
SPRING WIRING HARNESS
COMBINATION

C-304 (1)

HORN SWITCH

C-305 (4-Y)

AIR BAG MODULE (SQUIB)
(DRIVER’S SIDE)

C-306 (6)

CLOCK SPRING

C-307 (4-Y)

CLOCK SPRING

C-308 (6)

IGNITION SWITCH

C-309 (10)

COLUMN SWITCH

C-310 (7)

KEY REMINDER SWITCH

C-311 (2-B)

REMOTE CONTROLLED RADIO
SWITCH (LH)

DASH PANEL

TSB Revision

CONFIGURATION DIAGRAMS

80A-21

NOTES

FLOOR AND ROOF

TSB Revision

CONFIGURATION DIAGRAMS

80A-22

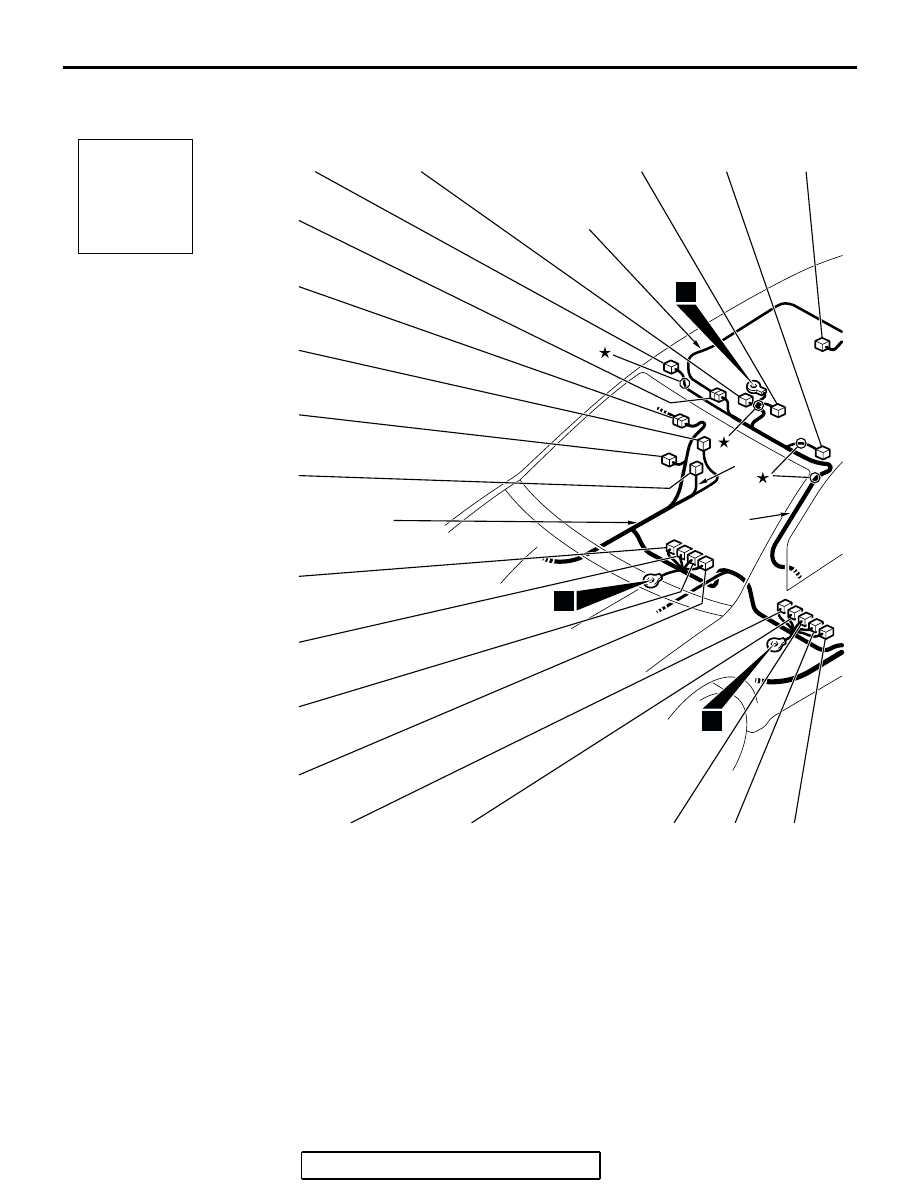

FLOOR AND ROOF

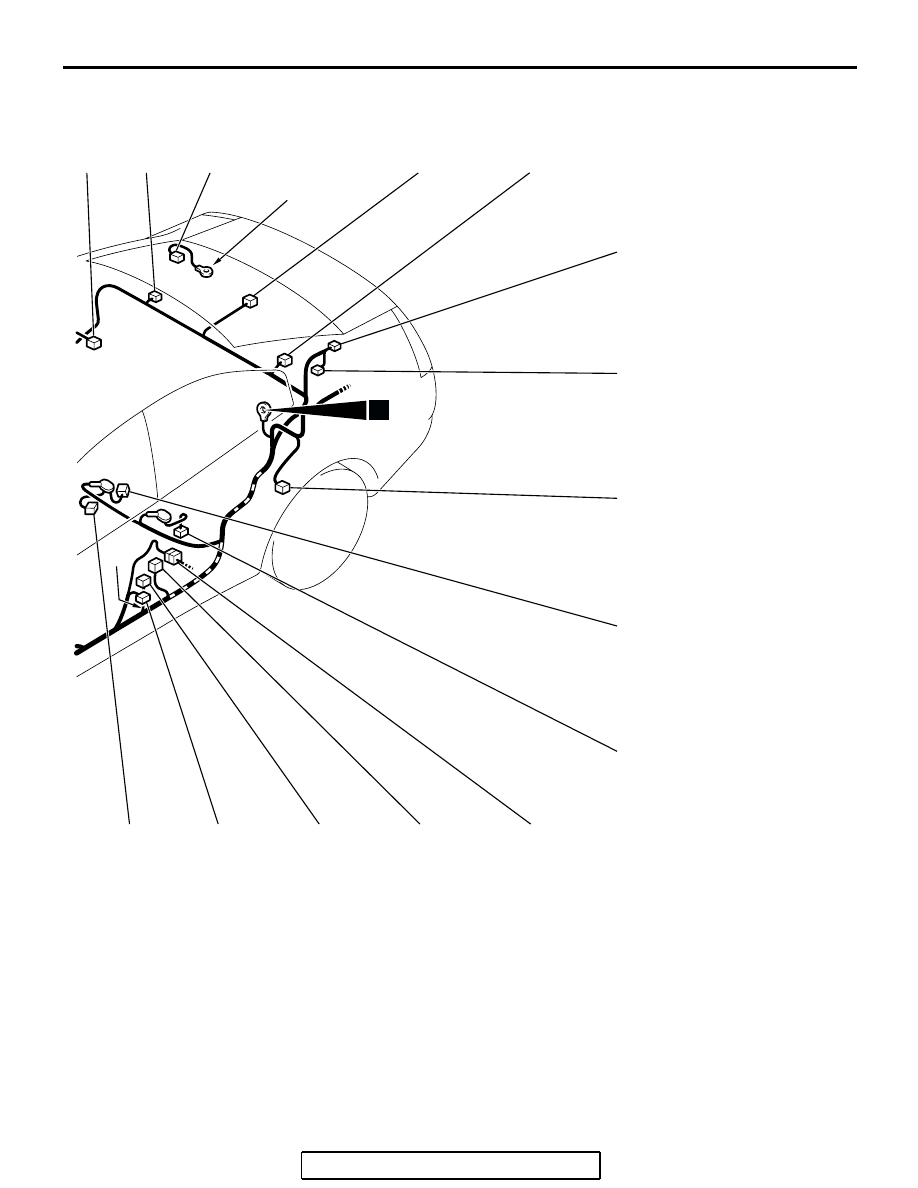

M1801000900930

AC400219

CONNECTOR COLOR
CODE
B: BLACK
BR: BROWN
G: GREEN
GR: GRAY
L: BLUE
NONE: MILK WHITE
O: ORANGE
R: RED
V: VIOLET
Y: YELLOW

Connector
symbol

D

FLOOR
WIRING
HARNESS

REAR DOME
LIGHT WIRING
HARNESS

4

AB

Y

2

15

D-01

D-02
D-03

D-04

D-05

D-06

D-24

D-25

D-26

D-27

D-28

D-29

D-30

D-31

D-32

D-33

D-34

D-35

D-36

D-37

ROOF
WIRING
HARNESS

D-01

(2)

VANITY MIRROR LIGHT (RH)

D-02

(4)

MAP  LIGHT ASSEMBLY <WITHOUT
SUNROOF>

D-03

(7)

OVERHEAD CONSOLE ASSEMBLY
<WITH SUNROOF>

D-04

(10)

SUNROOF ASSEMBLY

D-05

(2)

VANITY MIRROR LIGHT (LH)

D-06

(3)

REAR DOOR SWITCH (RH)

D-07

(3)

REAR DOME  LIGHT

D-09

(2)

REAR SPEAKER (RH)

D-10

(2)

TRUNK LIGHT

D-12

(2)

REAR SPEAKER (LH)

D-16

(3)

REAR DOOR SWITCH (LH)

D-17

(2)

FUEL LEVEL SENSOR (SUB)

D-18

(5-GR)

FUEL PUMP MODULE

D-19

(10)

FLOOR WIRING HARNESS AND
REAR DOOR WIRING HARNESS
(LH) COMBINATION

D-20

(2)

SIDE  IMPACT SENSOR (LH)

D-21

(2-B)

SEAT BELT PRETENSIONER (LH)

FLOOR AND ROOF

TSB Revision

CONFIGURATION DIAGRAMS

80A-23

AC400220

AB

7

D-07

D-38

D-09

D-10

D-12

D-39

D-40

D-16

D-17

D-18

D-19

D-20

D-21

D-22

D-23

Y

REAR WINDOW
DEFOGGER
GROUND

D-22

(3)

FRONT DOOR SWITCH (LH)

D-23

(3-B)

FUEL TANK DIFFERENTIAL
PRESSURE SENSOR

D-24

(2-R)

SIDE AIR BAG MODULE (SQUIB)
(LH)

D-25

(2-B)

POWER SEAT ASSEMBLY

D-26

(3-B)

HEATED SEAT  ASSEMBLY (LH)

D-27

(2-GR)

SEAT SLIDE SENSOR

D-28

(5-B)

SEAT BELT BUCKLE SWITCH
(DRIVER’S SIDE)

D-29

(3)

SEAT BELT BUCKLE SWITCH
(PASSENGER’S SIDE)

D-30

(3-GR)

OCCUPANT CLASSIFICATION-ECU

D-31

(3-B)

HEATED SEAT  ASSEMBLY (RH)

D-32

(2-R)

SIDE AIR BAG MODULE (SQUIB)
(RH)

D-33

(2-B)

SEAT BELT PRETENSIONER (RH)

D-34

(3)

FRONT DOOR SWITCH (RH)

D-35

(2)

SIDE  IMPACT SENSOR (RH)

D-36

(10)

FLOOR WIRING HARNESS AND
REAR DOOR WIRING HARNESS
(RH) COMBINATION

D-37

(3)

ROOF WIRING HARNESS AND
REAR DOME LIGHT WIRING
HARNESS COMBINATION

D-38

(1)

REAR WINDOW DEFOGGER (

−)

D-39

(1)

REAR WINDOW DEFOGGER (+)

D-40

(1-B)

CAPACITOR
