DASH PANEL

TSB Revision

CONFIGURATION DIAGRAMS

80A-16

DASH PANEL (CONTINUED)

AC304360

Connector
symbol

-101
thru
-132

C

CONNECTOR COLOR
CODE
B: BLACK
BR: BROWN
G: GREEN
GR: GRAY
L: BLUE
NONE: MILK WHITE
O: ORANGE
R: RED
V: VIOLET
Y: YELLOW

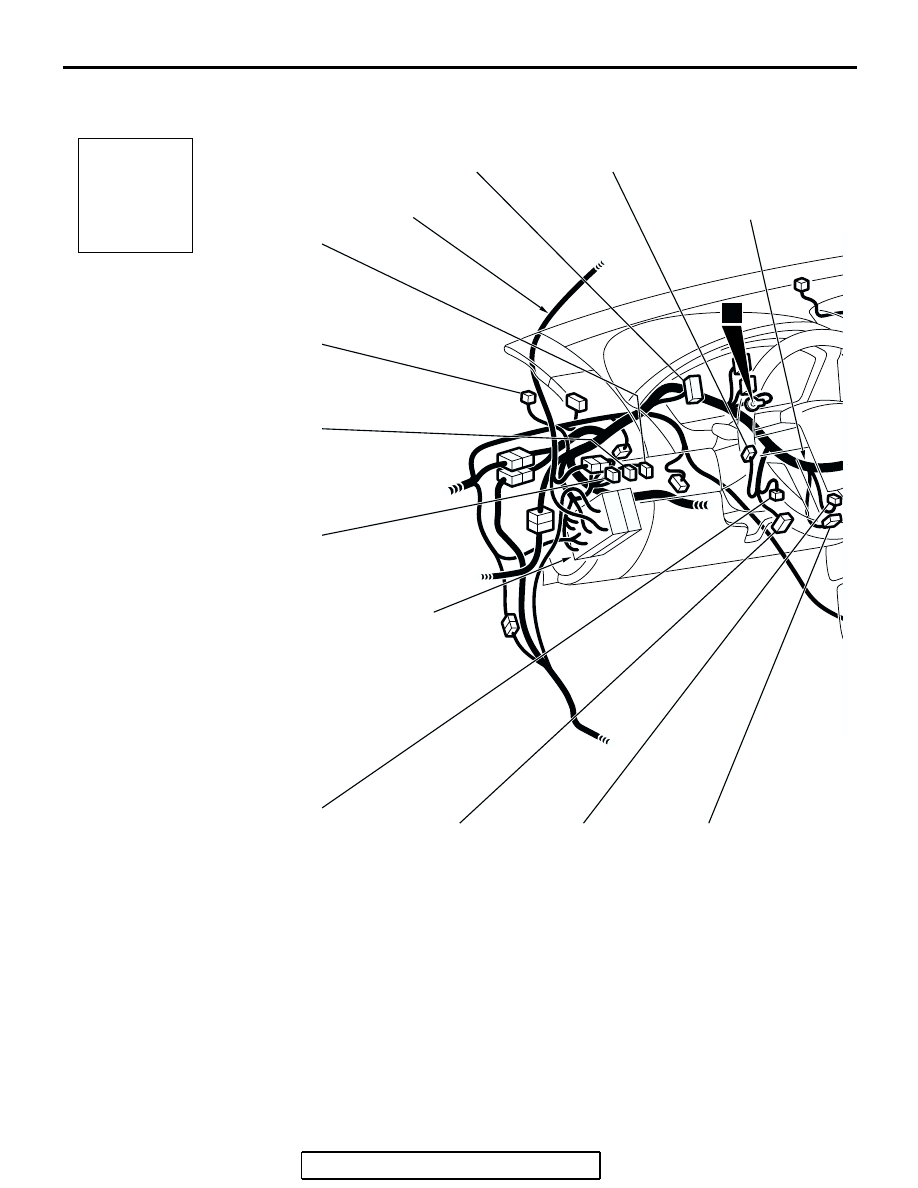

AC

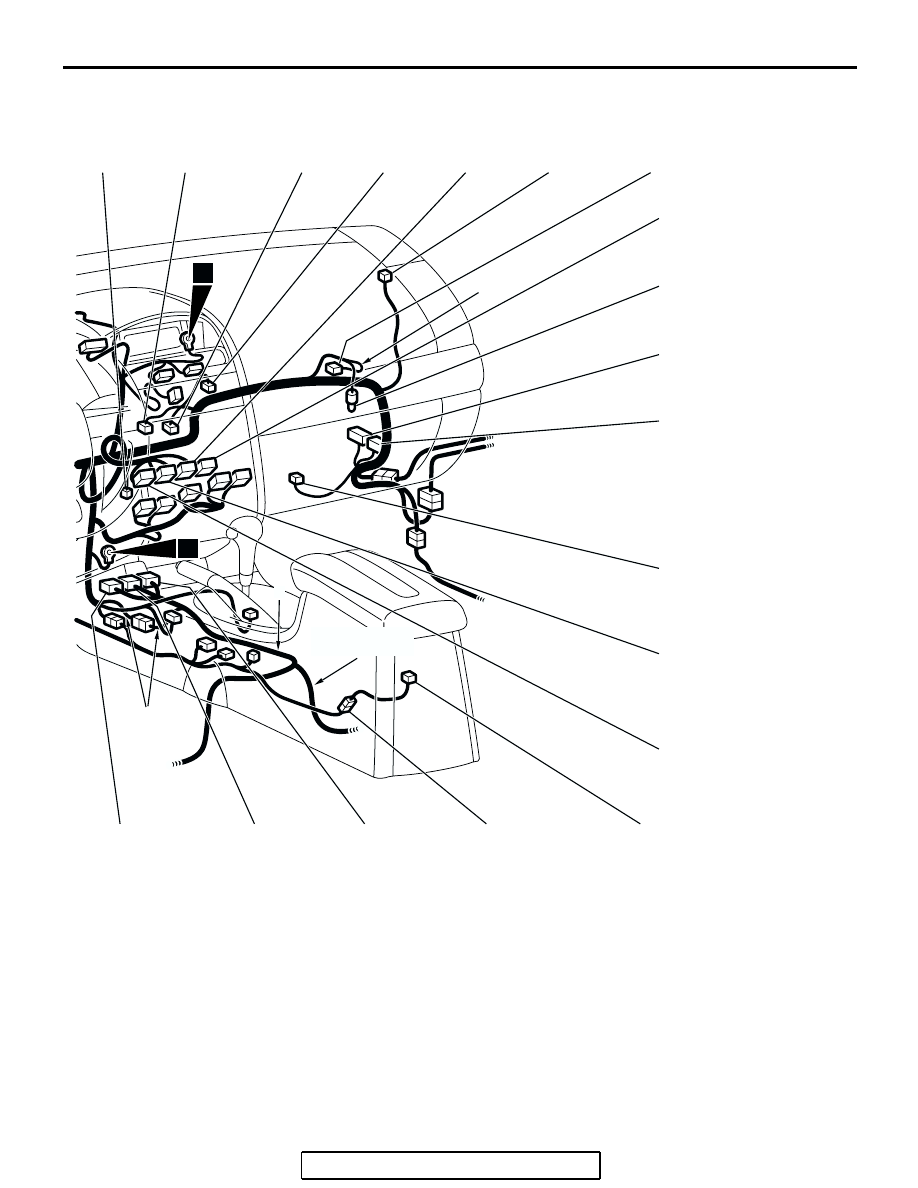

INSTRUMENT PANEL
WIRING HARNESS

ROOF WIRING
HARNESS

JUNCTION
BLOCK

6

C-101

C-102

C-131

C-130
C-129

C-128

C-127

C-126

C-125

C-124

C-123

C-101 (22)

COMBINATION METER

C-102 (7)

MODE SELECTION DAMPER
CONTROL MOTOR AND
POTENTIOMETER

C-103 (4)

RESISTOR <MANUAL A/C (LOW)>

C-104 (4)

POWER TRANSISTOR <MANUAL
A/C (MIDDLE), AUTOMATIC A/C>

C-105 (7)

AIR MIXING DAMPER CONTROL
MOTOR AND POTENTIOMETER

C-106 (5)

OUTSIDE/INSIDE AIR SELECTION
DAMPER CONTROL  MOTOR

C-107 (8)

RADIO AND CD PLAYER <WITH
MULTI CENTER DISPLAY (MIDDLE)>

C-108 (2-B)

TWEETER (RH) <WITHOUT AUDIO
AMPLIFIER>

C-109 (2)

TWEETER (RH) <WITH AUDIO
AMPLIFIER>

C-110 (4-Y)

AIR BAG MODULE (SQUIB)
(PASSENGER’S SIDE)

C-111 (14)

RADIO AND CD PLAYER OR RADIO,
CD PLAYER AND CD CHANGER

C-112 (2)

GLOVE BOX LIGHT

C-113 (18)

AUDIO AMPLIFIER

C-114 (12)

AUDIO AMPLIFIER

DASH PANEL

TSB Revision

CONFIGURATION DIAGRAMS

80A-17

AC401090AC

Y

Y

Y

FLOOR WIRING
HARNESS

C-103
C-104

3

5

C-105

C-132

C-106

C-107

C-108
C-109

C-110

C-111

C-112

C-113

C-114

C-115

C-116

C-117

C-118

C-119

C-120

C-121

C-122

C-115 (2)

BLOWER MOTOR

C-116 (14)

RADIO, CD PLAYER AND CD
CHANGER

C-117 (10)

RADIO, CD PLAYER AND CD
CHANGER

C-118 (2)

ACCESSORY SOCKET (2)

C-119 (2)

FRONT WIRING HARNESS AND
FLOOR CONSOLE SUB WIRING
HARNESS COMBINATION

C-120 (20-Y)

SRS-ECU

C-121 (28-Y)

SRS-ECU

C-122 (20-Y)

SRS-ECU

C-123 (2)

INTERIOR TEMPERATURE SENSOR
<AUTOMATIC A/C>

C-124 (8)

IMMOBILIZER-ECU

C-125 (16-B)

DATA LINK CONNECTOR

C-126 (2)

AIR THERMO SENSOR

C-127 (6-L)

RHEOSTAT

C-128 (6)

FOG LIGHT SWITCH

C-129 (2-B)

TWEETER (LH) <WITHOUT AUDIO
AMPLIFIER>

C-130 (2)

TWEETER (LH) <WITH AUDIO
AMPLIFIER>

C-131 (6-GR)

TCL SWITCH

C-132 (1)

GLASS ANTENNA

DASH PANEL

TSB Revision

CONFIGURATION DIAGRAMS

80A-18

DASH PANEL (CONTINUED)

AC304371

Connector
symbol

-201
thru
-219

C

AC

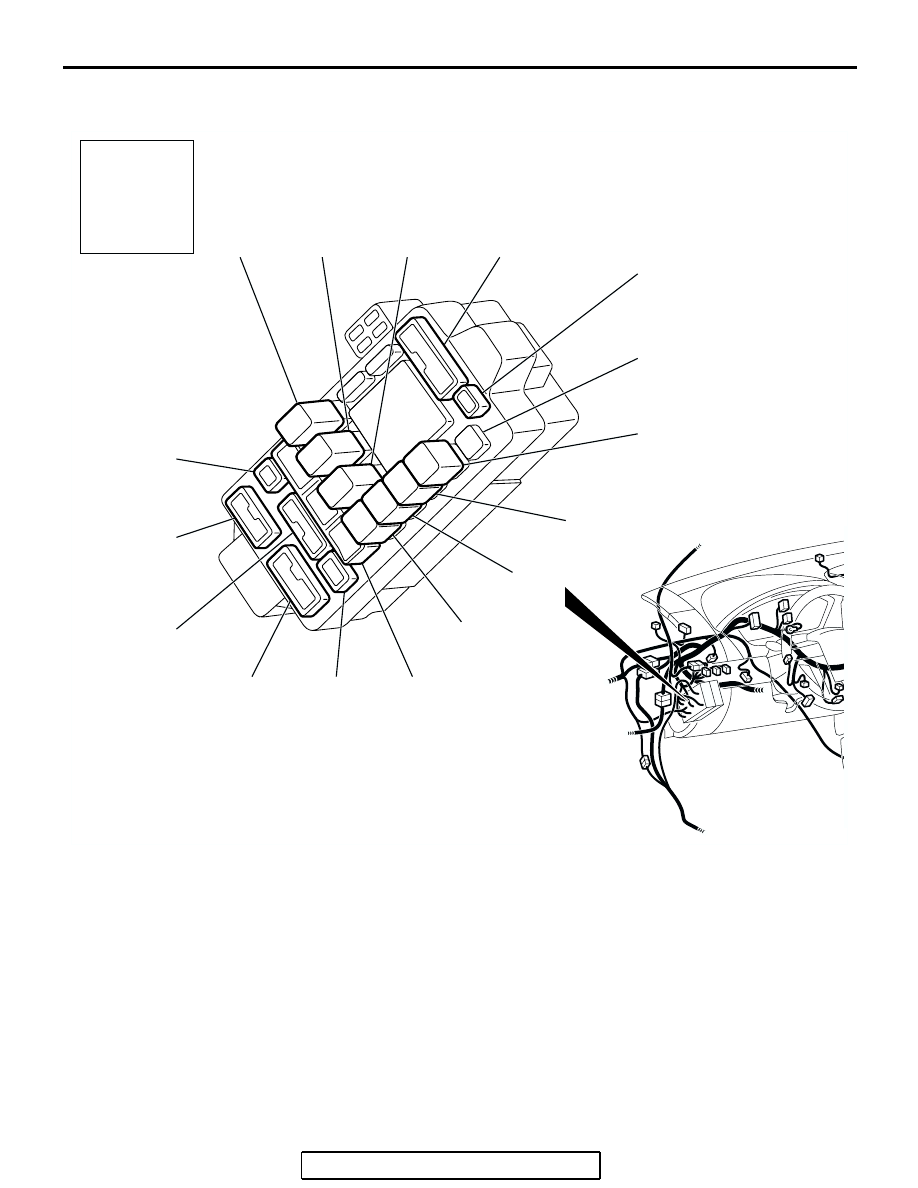

JUNCTION BLOCK (FRONT VIEW)

C-201

C-202

C-203

C-204

C-205

C-206

C-207

C-208

C-209

C-210

C-211

C-212

C-213

C-214

C-215

C-216

C-201 (5)

REAR WINDOW DEFOGGER RELAY

C-202 (5)

BLOWER RELAY

C-203 (5)

POWER WINDOW RELAY

C-204 (15)

FLOOR WIRING HARNESS AND
JUNCTION BLOCK COMBINATION

C-205 (3)

ROOF WIRING HARNESS AND
JUNCTION BLOCK COMBINATION

C-206 (4)

NO CONNECTION

C-207 (4)

HEATED SEAT RELAY

C-208 (4)

FUEL  PUMP RELAY (2)

C-209 (4)

ACCESSORY SOCKET RELAY

C-210 (4)

FUEL  PUMP RELAY (1)

C-211 (28)

INSTRUMENT PANEL WIRING
HARNESS AND JUNCTION BLOCK
COMBINATION

DASH PANEL

TSB Revision

CONFIGURATION DIAGRAMS

80A-19

AC304372

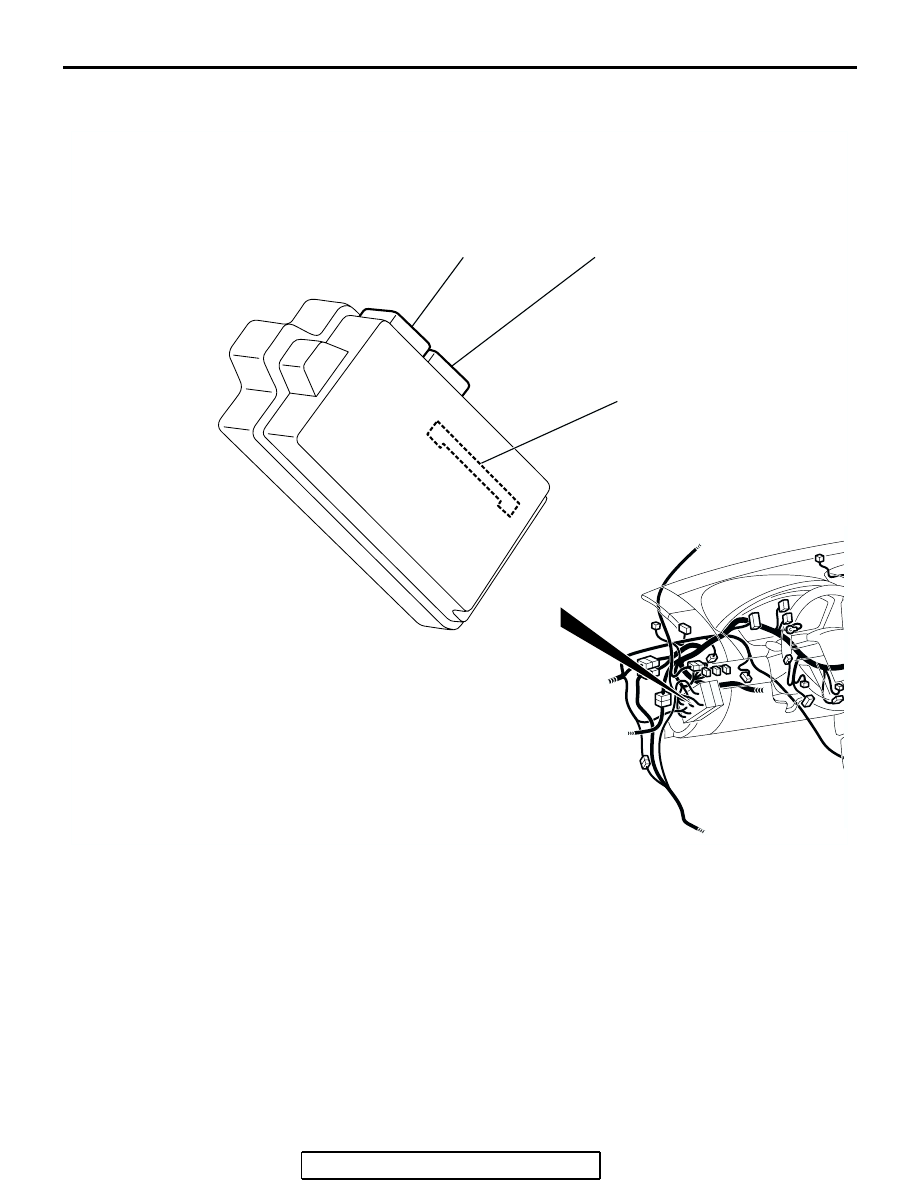

JUNCTION BLOCK (REAR VIEW)

AB

C-217

C-218

C-219

CONNECTOR COLOR CODE
B: BLACK
BR: BROWN
G: GREEN
GR: GRAY
L: BLUE

NONE: MILK WHITE
O: ORANGE
R: RED
V: VIOLET
Y: YELLOW

C-212 (2)

FRONT WIRING HARNESS AND
JUNCTION BLOCK COMBINATION

C-213 (13)

INSTRUMENT PANEL WIRING
HARNESS AND JUNCTION BLOCK
COMBINATION

C-214 (14)

FRONT WIRING HARNESS AND
JUNCTION BLOCK COMBINATION

C-215 (6)

INSTRUMENT PANEL WIRING
HARNESS AND JUNCTION BLOCK
COMBINATION

C-216 (1-B)

INSTRUMENT PANEL WIRING
HARNESS AND JUNCTION BLOCK
COMBINATION

C-217 (24)

ETACS-ECU

C-218 (24-GR) ETACS-ECU
C-219 (20)

ETACS-ECU
