INPUT SIGNAL PROCEDURES

TSB Revision

SIMPLIFIED WIRING SYSTEM (SWS)

54B-488

INSPECTION PROCEDURE M-6: Column switch: ETACS-ECU does not receive any signal from the
windshield mist wiper switch, the windshield intermittent wiper switch, the windshield low-speed
wiper switch, the windshield high-speed wiper switch or the windshield washer switch.

NOTE: This troubleshooting procedure requires the
use of scan tool MB991958 and SWS monitor kit
MB991813. For details on how to use the SWS mon-
itor, refer to "How to use SWS monitor

P.54B-15

."

.

CIRCUIT OPERATION

The ETACS-ECU operates the windshield wiper and
washer according to signal from the windshield wiper
and washer switch.

.

TECHNICAL DESCRIPTION (COMMENT)

If the signal is not normal, the windshield wiper and
washer do not work normally.

.

TROUBLESHOOTING HINTS

• The column switch may be defective (windshield

wiper and washer switch)

• The ETACS-ECU may be defective

DIAGNOSIS

Required Special Tools:

• MB991223: Harness Set

•  MB991958: Scan Tool (MUT-III Sub Assembly)

• MB991824: Vehicle Communication Interface (V.C.I.)

• MB991827: MUT-III USB Cable

• MB991910: MUT-III Main Harness A

• MB991813: SWS Monitor Kit

• MB991806: SWS Monitor Cartridge

• MB991812: SWS Monitor Harness (For Column-ECU)

• MB991822: Probe Harness

AC004263

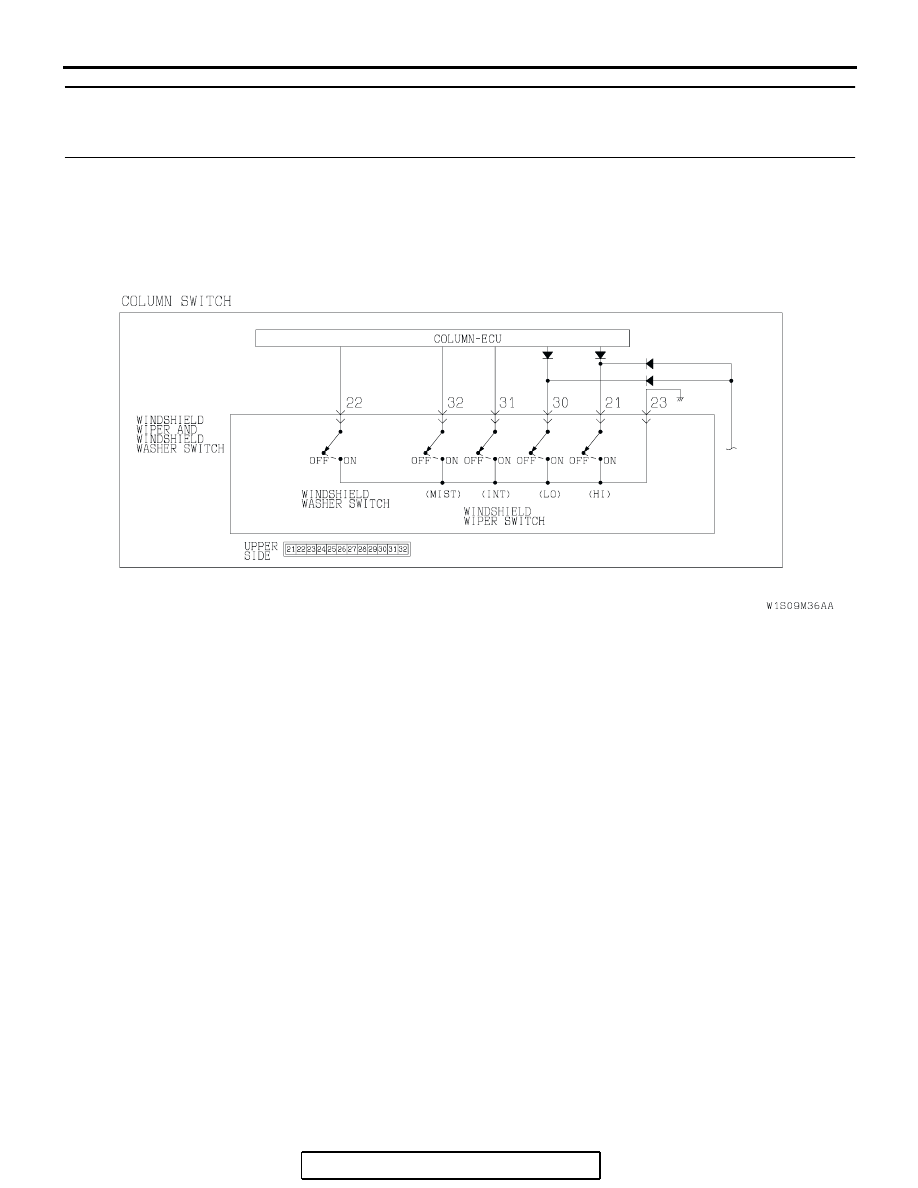

Windshield Wiper and Windshield Washer Switch Input Circuit

INPUT SIGNAL PROCEDURES

TSB Revision

SIMPLIFIED WIRING SYSTEM (SWS)

54B-489

STEP 1. Use scan tool MB991958 to select "ECU COMM
Check" on the SWS monitor display.
Check the column-ECU.

CAUTION

To prevent damage to scan tool MB991958, always turn the
ignition switch to the "LOCK" (OFF) position before con-
necting or disconnecting scan tool MB991958. Connect
special tool MB991910 before connecting special tool
MB991812. Be sure to connect special tool MB991806 after
turning on special tool MB991824.

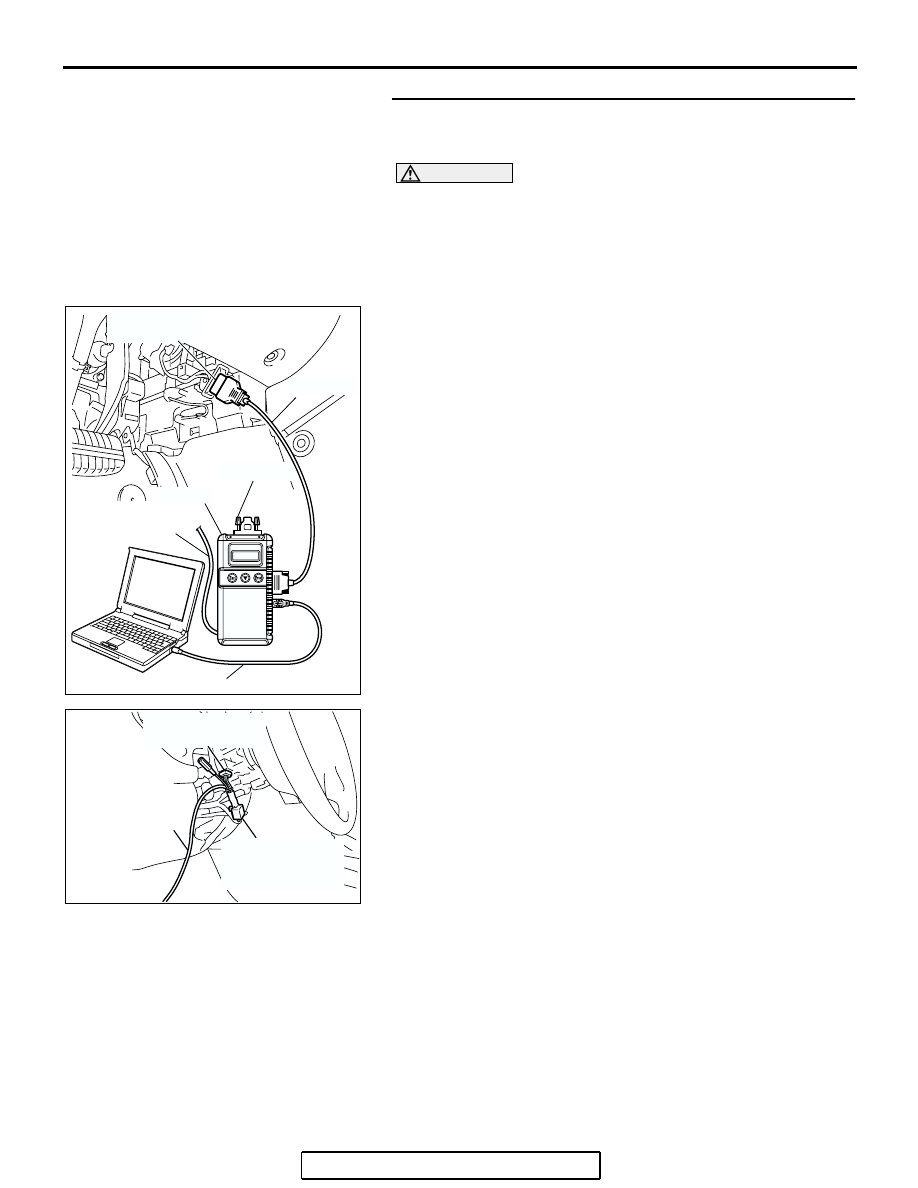

(1) Connect the special tool. Refer to "How to connect SWS

monitor

P.54B-13

."

(2) Turn the ignition switch to the "ON" position.
(3) Operate the scan tool according to the procedure below to

display "ECU COMM Check."
a. Select "Interactive Diagnosis."
b. Select "System select."
c. Select "SWS."
d. Select "SWS MONITOR."
e. Select "ECU COMM Check."

(4) Scan tool (MUT-III) should show "OK" on the "ECU COMM

Check" menu for the "COLUMN ECU" menu.

Q: Is "OK" displayed for the "COLUMN ECU" menu?

YES : Go to Step 2.
NO :  Refer to Inspection Procedure A-2 "Communication

with the column switch (column-ECU) is not possible

P.54B-71

."

AC305411AB

MB991910

DATA LINK

CONNECTOR

MB991827

MB991824

MB991806

MB991812

AC302210

COLUMN SWITCH
CONNECTOR

COLUMN SWITCH
CONNECTOR AT
HARNESS SIDE

MB991812

AB

INPUT SIGNAL PROCEDURES

TSB Revision

SIMPLIFIED WIRING SYSTEM (SWS)

54B-490

STEP 2. Check the windshield wiper and washer switch.

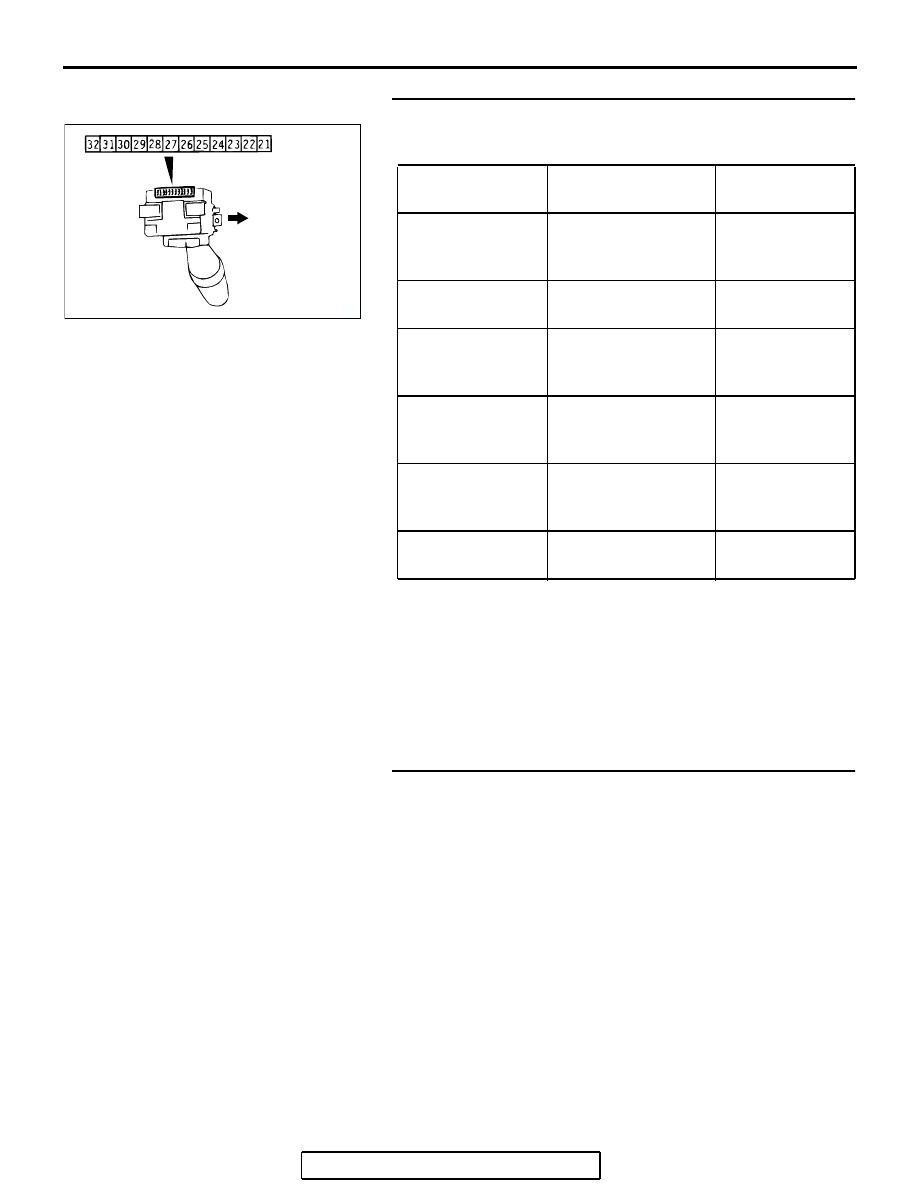

Remove the windshield wiper and washer switch. Then check
continuity between the switch terminals.

Q: Are the windshield wiper and washer switch in good

condition?
YES : Go to Step 3.
NO :  Replace the windshield wiper and washer switch. If

the equipment described in "CIRCUIT OPERATION"
work normally, the input signal from the column switch
(windshield wiper and washer switch) should be
normal.

STEP 3. Replace the column switch.
(1) Replace the column switch.
(2) If the equipment described in "CIRCUIT OPERATION" work

normally, the input signal from the column switch
(windshield wiper and washer switch) should be normal.

Q: Does the column switch (windshield wiper and washer

switch) send a normal signal to the ECU?
YES : No action is necessary and testing is complete.
NO :  Replace the ETACS-ECU. If the equipment described

in "CIRCUIT OPERATION" work normally, the input
signal from the column switch (windshield wiper and
washer switch) should be normal.

SWITCH
POSITION

TESTER
CONNECTION

SPECIFIED
CONDITION

OFF

21

− 23, 22 − 23, 23 −

30, 23

− 31, 23 − 32,

25

− 26, 25 − 29

Open circuit

Windshield mist
wiper switch

23

− 32

Less than 2 ohms

Windshield
intermittent wiper
switch

23

− 31

Less than 2 ohms

Windshield
low-speed wiper
switch

23

− 30

Less than 2 ohms

Windshield
high-speed wiper
switch

21

− 23

Less than 2 ohms

Windshield washer
switch

22

− 23

Less than 2 ohms

AC003178

UPPER SIDE

AB

INPUT SIGNAL PROCEDURES

TSB Revision

SIMPLIFIED WIRING SYSTEM (SWS)

54B-491

INSPECTION PROCEDURE M-7: Column Switch: ETACS-ECU does not receive any signal from the
variable intermittent wiper control switch.

.

CIRCUIT OPERATION

The ETACS-ECU calculates the windshield intermit-
tent wiper interval according to the position of the
variable intermittent wiper control switch, which is
incorporated in column switch (windshield wiper and
washer switch).

.

TECHNICAL DESCRIPTION (COMMENT)

If the windshield intermittent wiper interval cannot be
adjusted, the column switch or the ETACS-ECU may
be defective.

.

TROUBLESHOOTING HINTS

• The column switch may be defective (windshield

wiper and washer switch)

• The wiring harness or connectors may have

loose, corroded, or damaged terminals, or termi-
nals pushed back in the connector

• The ETACS-ECU may be defective

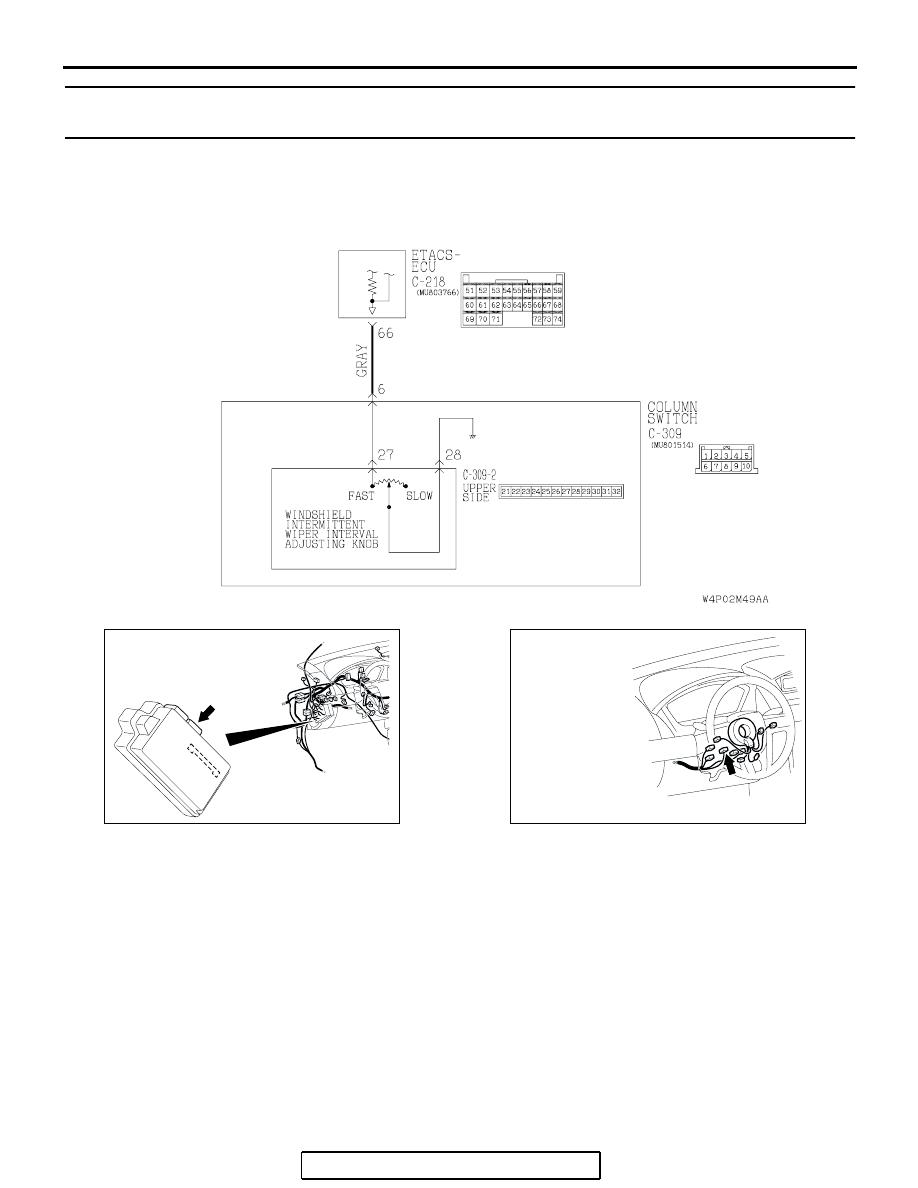

Windshield Intermittent Wiper Interval Adjusting Knob Input Circuit

AC305413AL

CONNECTOR: C-218

C-218 (GR)

AC305235AC

CONNECTOR: C-309
