КОНДИЦИОНЕР –

Передний испаритель



55-78

РАЗБОРКА И СБОРКА





ОСНОВНЫЕ ОПЕРАЦИИ ПО РАЗБОРКЕ

3.   СНЯТИЕ ФИКСАТОРА



Снимите фиксаторы с помощью завернутой в тряпку плоской
отвертки, чтобы не повредить поверхности испарителя.






ПРОВЕРКА

ПРОВЕРКА ДАТЧИКА ТЕМПЕРАТУРЫ НА ВЫХОДЕ ИЗ
ИСПАРИТЕЛЯ (AIR THERMO SENSOR) И  ДАТЧИКА
ТЕМПЕРАТУРЫ ВОЗДУХА НА ВХОДЕ В ИСПАРИТЕЛЬ (AIR
INLET SENSOR)

С помощью омметра измерьте сопротивление при двух или больше
значениях температуры воздуха. Если сопротивление между выводами
датчика незначительно отличается от значения, указанного на графике, то
датчик работает нормально.
ПРИМЕЧАНИЕ:
При проверке температура воздуха не должна выходить за диапазон, в
котором находится кривая на графике.

© Mitsubishi Motors Corporation    July  1993

PWJE9086-D REVISED



ПРИМЕЧАНИЕ:
*

1

 <Модели с хладагентом R-12>

*

2

 <Модели с хладагентом R-134a>





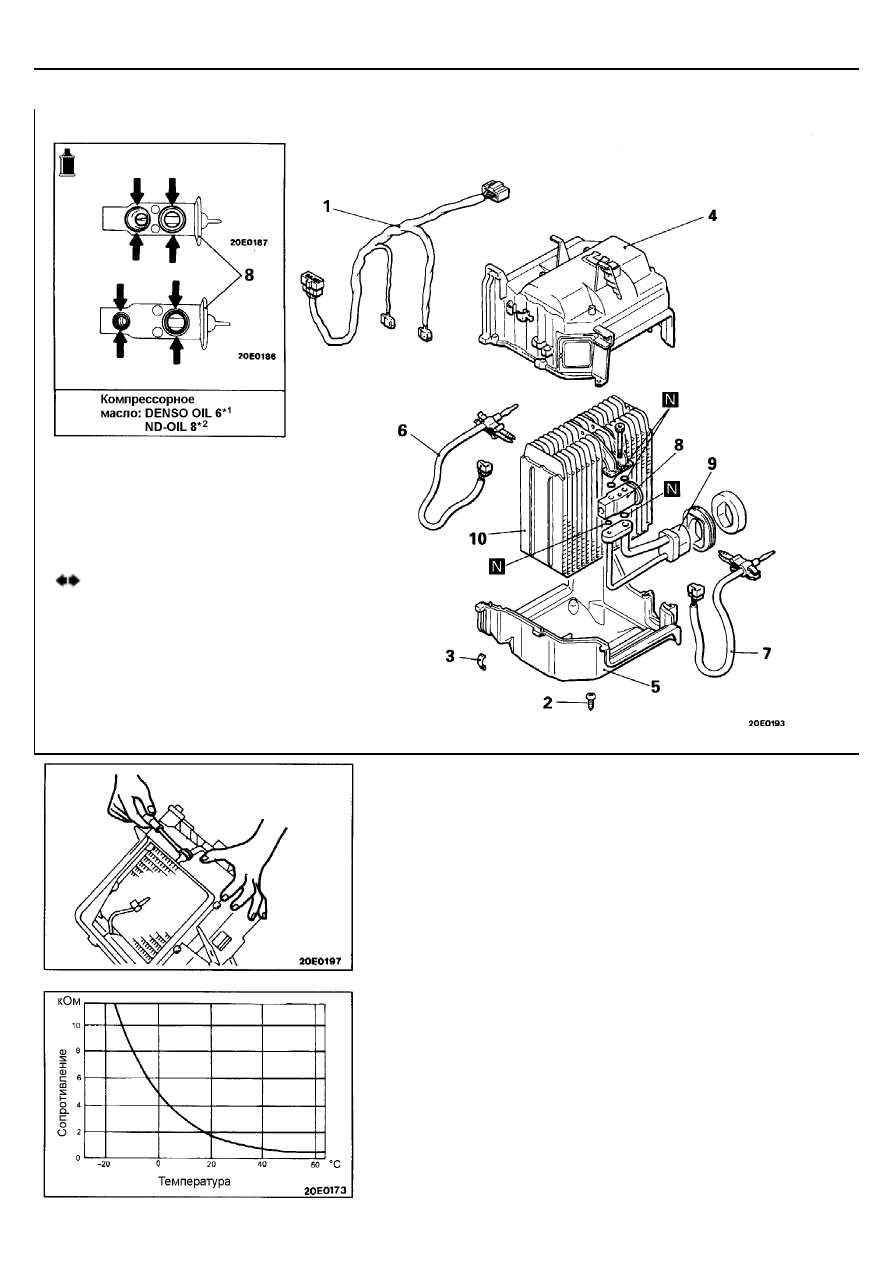

Последовательность снятия










1.   Жгут проводов кондиционера
2.   Винт
3.   Фиксатор
4.   Корпус испарителя (верхняя часть)
5.   Корпус испарителя (нижняя часть)
6.   Датчик температуры на выходе из

испарителя (air thermo sensor)

7.   Датчик температуры воздуха на входе в

испаритель (air inlet sensor)

8.   Расширительный клапан
9.   Трубки низкого/высокого давления
10.   Испаритель



КОНДИЦИОНЕР –

Задний испаритель, усилитель

заднего кондиционера и резистор



55-79

ЗАДНИЙ ИСПАРИТЕЛЬ, УСИЛИТЕЛЬ ЗАДНЕГО КОНДИЦИОНЕРА И
РЕЗИСТОР

СНЯТИЕ И УСТАНОВКА





ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

1.   ОТСОЕДИНЕНИЕ ТРУБКИ НИЗКОГО ДАВЛЕНИЯ И

ТРУБКИ ВЫСОКОГО ДАВЛЕНИЯ



После отсоединения трубок/шлангов установите заглушки на
трубки/шланги и штуцеры во избежание попадания в систему пыли,
грязи и воды.





ПРОВЕРКА

•

Проверьте отсутствие повреждения ребер и трубок испарителя.

•

Проверьте отсутствие повреждения и деформации
дренажного шланга.

•

Проверьте отсутствие отслаивания и трещин на изоляторах.



© Mitsubishi Motors Corporation    July  1993

PWJE9086-D REVISED



Предварительные и заключительные Операции

•

Снятие и Установка задней облицовки
направляющей крыши и облицовки задней
стойки (Смотрите ГЛАВУ 52 – "Облицовка".)

ПРИМЕЧАНИЕ:
*

1

 <Модели с хладагентом R-12>

*

2

 <Модели с хладагентом R-134a>





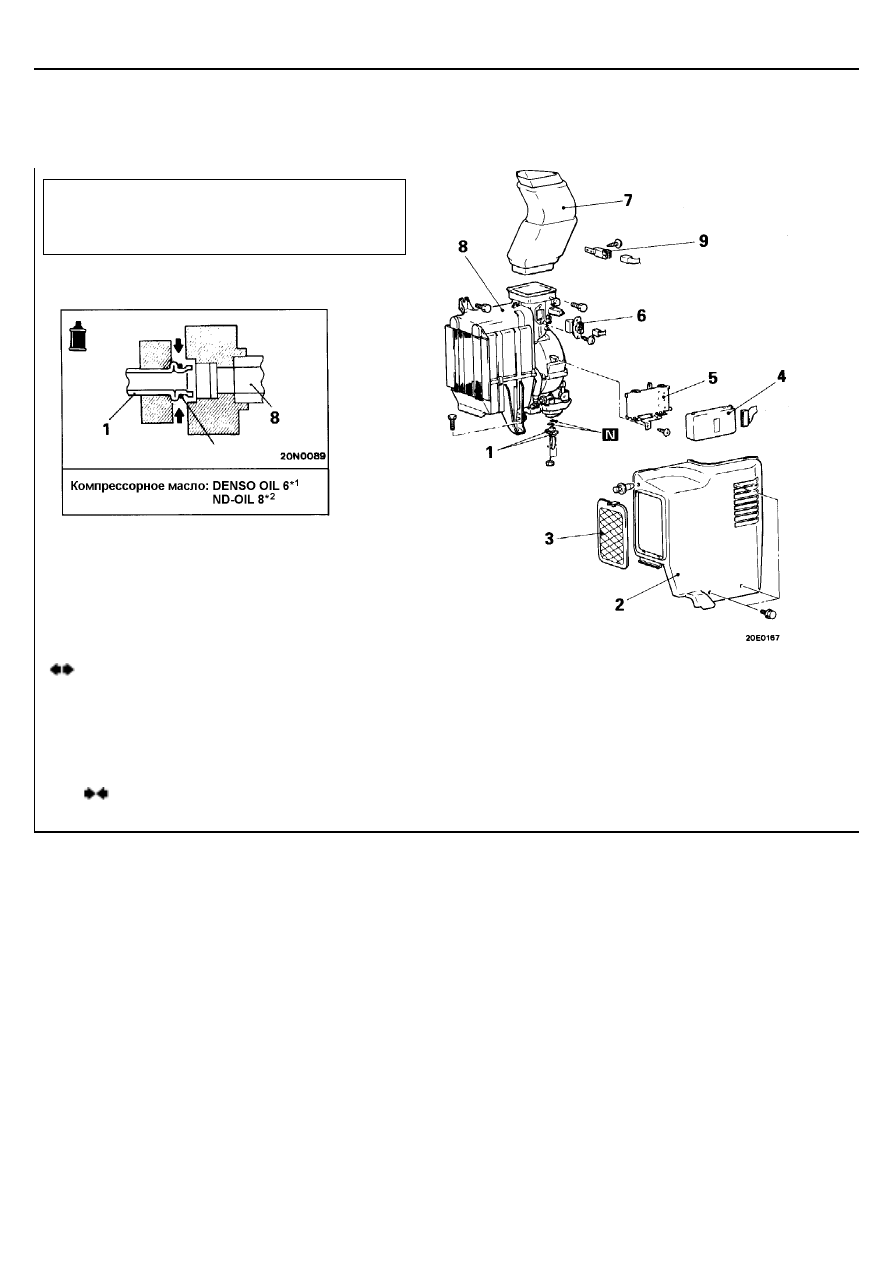

Последовательность снятия заднего
испарителя



























•

Удаление хладагента и Заправка системы
кондиционирования
(Смотрите страницы 55-62, 67)

1.   Соединение трубки низкого давления и

трубки высокого давления

2.   Крышка
3.   Фильтр
4.   Усилитель заднего кондиционера
5.   Кронштейн усилителя заднего кондиционера
6.   Резистор
7.   Воздуховод
8.   Задний испаритель
9.   Основное реле заднего испарителя









Последовательность снятия усилителя
заднего кондиционера
2.   Крышка
4.   Усилитель заднего кондиционера


Последовательность снятия резистора
2.   Крышка
6.   Резистор



КОНДИЦИОНЕР –

Задний испаритель, усилитель

заднего кондиционера и резистор



55-80



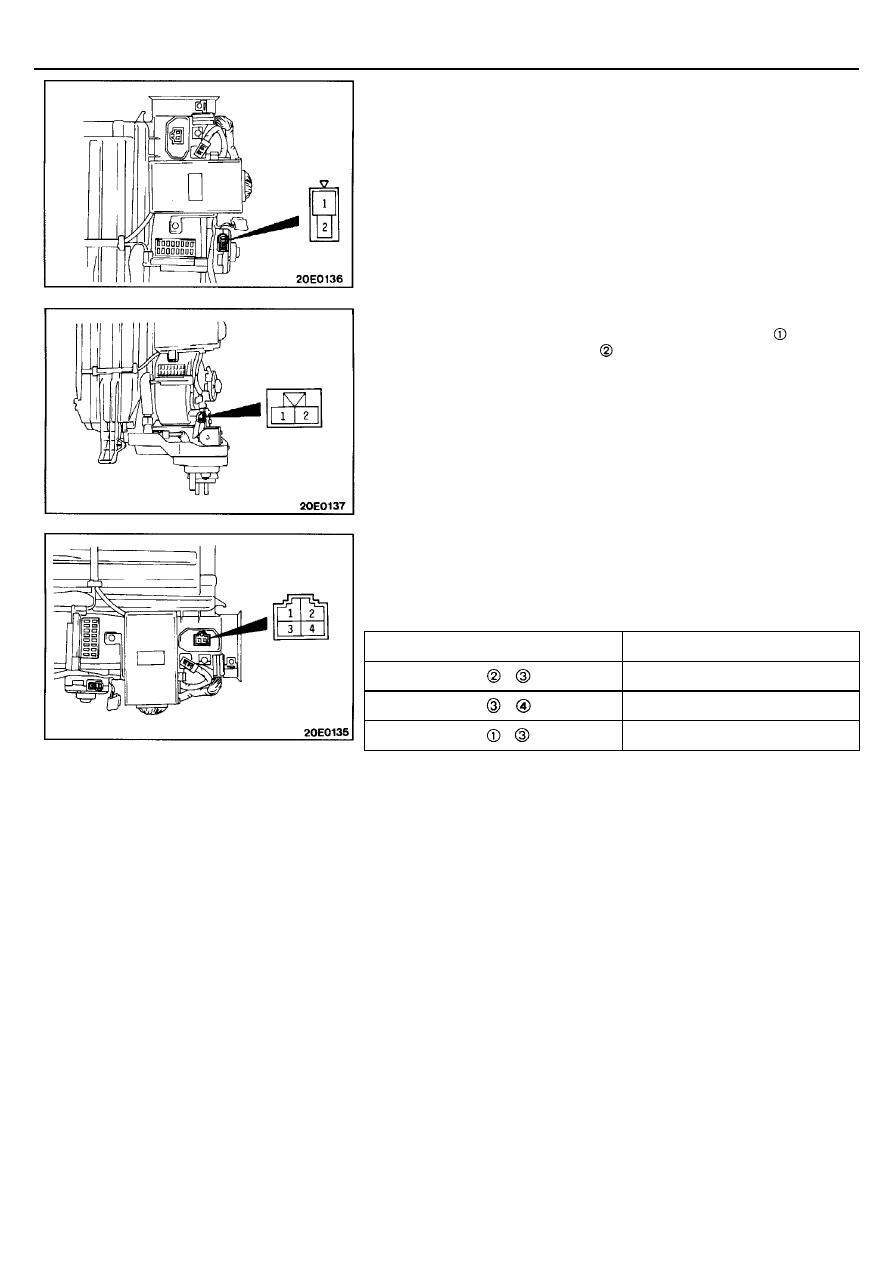

ПРОВЕРКА ЭЛЕКТРОДВИГАТЕЛЯ ВЕНТИЛЯТОРА

Когда напряжение аккумуляторной батареи подведено к выводам разъема
электродвигателя вентилятора, проверьте плавность вращения и
отсутствие посторонних звуков при работе электродвигателя.





ПРОВЕРКА ЭЛЕКТРОМАГНИТНОГО КЛАПАНА

Когда напряжение аккумуляторной батареи подведено к выводу   разъема
электромагнитного клапана и вывод   разъема соединен с "массой",
проверьте, что прослушивается звук срабатывания клапана.


ПРОВЕРКА РЕЗИСТОРА

С помощью мультиметра проверьте состояние цепи между выводами
резистора, как показано в таблице. Резистор исправен, если измеренные
величины соответствуют номинальным значениям.



Выводы

Номинальное значение, Ом

Между выводами   –

Около 0,8

Между выводами   –

Около 2,98

  Между выводами   –





Около 4,57





ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

8.   УСТАНОВКА ИСПАРИТЕЛЯ



При установке нового испарителя залейте в него указанное
количество компрессорного масла.
<Модели с хладагентом R-12>

Компрессорное масло:

DENSO OIL 6

Количество:

60 мл

<Модели с хладагентом R-134а>

Компрессорное масло:

ND-OIL 8

Количество:

Модели с обычным кондиционером:

40 мл

Модели с двойным кондиционером:

60 мл




© Mitsubishi Motors Corporation    July  1993

PWJE9086-D REVISED





КОНДИЦИОНЕР –

Задний испаритель, усилитель

заднего кондиционера и резистор



55-81

РАЗБОРКА И СБОРКА





ОСНОВНЫЕ ОПЕРАЦИИ ПО РАЗБОРКЕ

10.  СНЯТИЕ ЭЛЕКТРОМАГНИТНОГО КЛАПАНА



С помощью двух гаечных ключей ослабьте накидную гайку на
соединении трубок (на впускном и выпускном штуцерах
электромагнитного клапана).



© Mitsubishi Motors Corporation    July  1993

PWJE9086-D REVISED



ПРИМЕЧАНИЕ:
*

1

 <Модели с хладагентом R-12>

*

2

 <Модели с хладагентом R-134a>





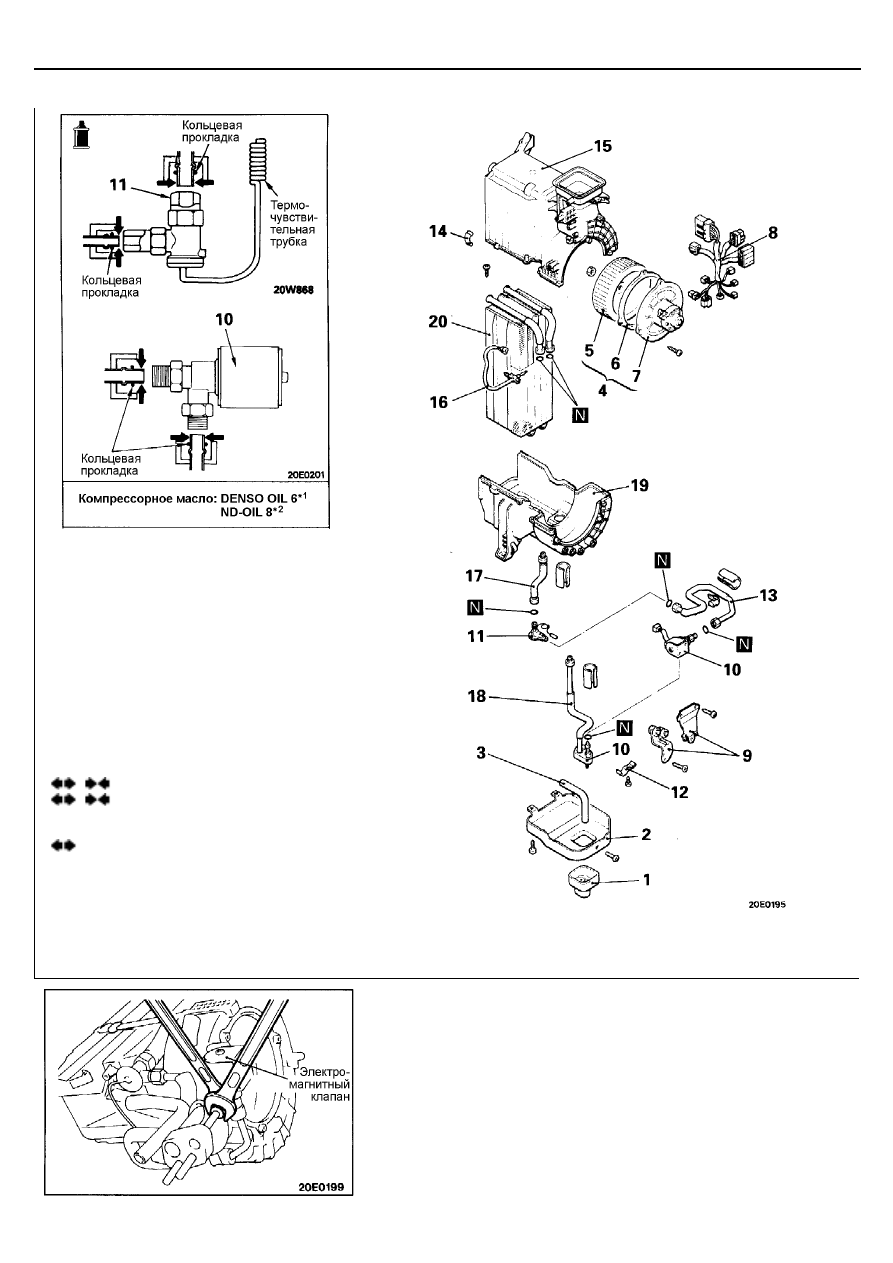

Последовательность разборки






























1.   Проставка
2.   Поддон
3.   Дренажный шланг
4.   Электродвигатель вентилятора в сборе
5.   Лопасти вентилятора
6.   Уплотнитель
7.   Электродвигатель вентилятора
8.   Жгут проводов кондиционера
9.   Кронштейн
10.   Электромагнитный клапан
11.   Расширительный клапан
12.   Кронштейн крепления трубки
13.   Жидкостная трубка "А"
14.   Фиксатор
15.   Верхняя часть кожуха испарителя
16.   Датчик температуры воздуха на выходе из

испарителя (air thermo sensor)

17.   Жидкостная трубка "В"
18.   Трубка низкого давления
19.   Нижняя часть кожуха испарителя
20.   Испаритель
