Mitsubishi Pajero (1991-1998 год). Руководство - часть 453



АУДИОСИСТЕМА –

Поиск неисправностей

54-39

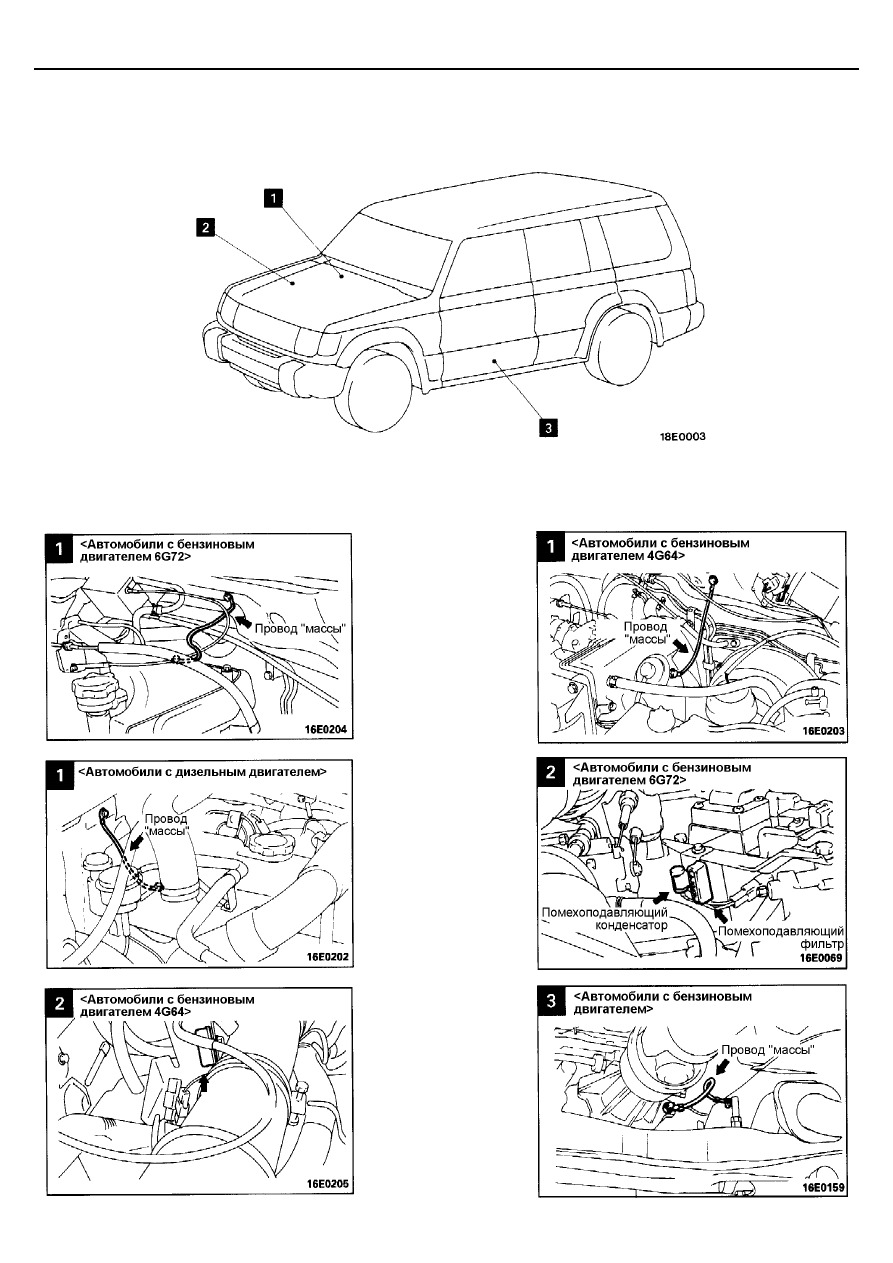

РАСПОЛОЖЕНИЕ УСТРОЙСТВ ПОДАВЛЕНИЯ ПОМЕХ























© Mitsubishi Motors Corporation   Feb.   1991

PWJE9086





АУДИОСИСТЕМА –

Поиск неисправностей

54-40





A-7

Возникают помехи при вибрации и тряске во время движения.



© Mitsubishi Motors Corporation   Feb.   1991

PWJE9086



Проверьте, правильно ли подсоединены
разъемы.

Нет

Да

Обеспечьте надежный контакт
в разъемах.

Проверьте, возникают ли помехи при включении
радиоприемника на стоящем автомобиле и затем
исчезают ли при изменении настройки на другую частоту
приема (радиостанцию).

Нет

Помехи от статического
электричества:
Статическое электричество
скапливается на кузове автомобиля
от работы резиновых втулок
амортизаторов подвески, шин и т.п.,
при отделении которых от
поверхности дороги возникают
жужжащие помехи.
Так как невозможна защита
радиоприемника от влияния
статического электричества,
необходимо принимать меры по
снятию статического электричества
с кузова автомобиля.

Да

Проверьте, надежно ли соединение корпуса радиоприемника
с "массой". (Надежно ли затянут винт крепления к "массе".)

Нет

Да

Надежно затяните винт крепления
корпуса к "массе".

Проверьте, надежно ли соединение антенны с "массой".
(Если помехи возникают при перемещении антенны, то
имеется плохой контакт с "массой".)

Нет

Очистите винт крепления антенны
к "массе" от коррозии, и надежно
затяните его.

Да

Отремонтируйте или замените
радиоприемник.



АУДИОСИСТЕМА –

Поиск неисправностей

54-41





A-8

Иногда возникают помехи во время движения в диапазоне FM.



*

Касательно интерференционного шума и
затухающего шума.



Так как частота радиоволн в диапазоне FM очень
высокая, то радиопередачи в этом диапазоне в
значительной степени подвержены влиянию
рельефа местности и наличия зданий и
сооружений. Это влияние проявляется в
искажениях радиосигнала и нарушении
нормальных условий приема радиостанций.

•



Интерференционный шум
Это явление объясняется наличием эха, которое
возникает при отражении радиосигнала





от крупных препятствий, и поэтому отраженный
радиосигнал поступает на антенну с небольшой
задержкой и накладывается на прямой радиосигнал
(периодическое жужжание).

•



Затухающий шум
Эти помехи в виде жужжащего шума возникают, когда
пучок радиоволн наталкивается на крупное препятствие, и
радиосигналы начинают смешиваться в узком диапазоне.


© Mitsubishi Motors Corporation   Feb.   1991

PWJE9086



Проверьте, устраняются ли помехи при возврате на
заданную частоту.

Да

Нет

ОК.

Проверьте, появляются ли помехи только в определенных
районах и только при приеме определенных станций.

Да

Нет

Причина заключается в условиях
распространения электромагнитных
волн. (Интерференционный шум*,
затухающий шум*)

Проверьте, правильно ли подсоединены
разъемы.

Нет

Да

Обеспечьте надежный контакт в
разъемах.

Проверьте, возникают ли помехи при включении
радиоприемника на стоящем автомобиле и затем
исчезают ли при изменении настройки на другую частоту
приема (радиостанцию).

Нет

Помехи от статического
электричества:
Статическое электричество
скапливается на кузове автомобиля
от работы резиновых втулок
амортизаторов подвески, шин и т.п.,
при отделении которых от
поверхности дороги возникают
жужжащие помехи.
Так как невозможна защита
радиоприемника от влияния
статического электричества,
необходимо принимать меры по
снятию статического электричества
с кузова автомобиля.

Да

Проверьте, надежно ли соединение корпуса радиоприемника
с "массой". (Надежно ли затянут винт крепления к "массе".)

Нет

Да

Надежно затяните винт крепления
корпуса к "массе".

Проверьте, надежно ли соединение антенны с "массой".
(Если помехи возникают при перемещении антенны, то
имеется плохой контакт с "массой".)

Нет

Очистите винт крепления антенны
к "массе" от коррозии, и надежно
затяните его.

Да

Отремонтируйте или замените
радиоприемник.



АУДИОСИСТЕМА –

Поиск неисправностей

54-42





A-9

Постоянный посторонний шум.

Довольно часто при индивидуальной проверке
радиоприемник оказывается исправным, а возникающие
при приеме шумы и помехи вызываются следующими
причинами.

•

Дорожные условия при движении автомобиля.

•

Рельеф окружающей местности.

•

Окружающие здания и сооружения.

•

Состояние радиосигнала.

•

Время суток.





В этой связи, если, несмотря на проделанные операции по
позициям от А-1 до А-8 , не удалось добиться устранения
помех, то постарайтесь получить у Клиента как можно
больше подробной информации об условиях и времени
возникновения помех, частоте и названии принимаемой
радиостанции, и т. д., и обратитесь в специализированный
сервисный центр.



В. РАДИОПРИЕМНИК

B-1

При включении радиоприемника отсутствует питание.



B-2

Отсутствует звук в одном из динамиков.



© Mitsubishi Motors Corporation   Feb.   1991

PWJE9086



Подсоедините динамик к другому
радиоприемнику и проверьте наличие звука.

Да

Нет

Отремонтируйте или замените
радиоприемник.

Снимите разъем с задней части корпуса
магнитолы и проверьте состояние цепи в
проводке динамика. Цепь замкнута ?

Да

Нет

Цепь замкнута, однако
возникло короткое замыкание.

Отремонтируйте
проводку динамика.

Проверьте цепь динамика. Цепь замкнута ?

Да

Нет

Отремонтируйте проводку
и обеспечьте правильность
подсоединения разъемов реле.

Отремонтируйте или замените динамик.

Проверьте, присутствует ли обрыв в цепи или
перегорание универсального предохранителя № 4.

Да

Нет

Устраните обрыв в цепи или
замените предохранитель.

Проверьте, надежно ли соединение в разъеме на задней
части корпуса радиоприемника.

Нет

Да

Надежно подсоедините разъем.

Отсоедините разъем на задней части корпуса
радиоприемника. Проверьте, подается ли питание (12В) к
радиоприемнику при положении "ACC" ключа замка
зажигания.

Нет

Отремонтируйте проводку.

Да

Отремонтируйте или замените радиоприемник.
