ПОДРУЛЕВОЙ КОМБИНИРОВАННЫЙ

ПЕРЕКЛЮЧАТЕЛЬ

–

Подрулевой комбинированный переключатель<Автомобили
без Дополнительной Системы Пассивной безопасности (SRS)>

54-29





ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

2.   СНЯТИЕ РУЛЕВОГО КОЛЕСА



ПРОВЕРКА

1.  Снимите нижнюю крышку панели приборов

(Смотрите ГЛАВУ 52А – "Панель приборов".)

2.  Снимите нижний кожух рулевой колонки.

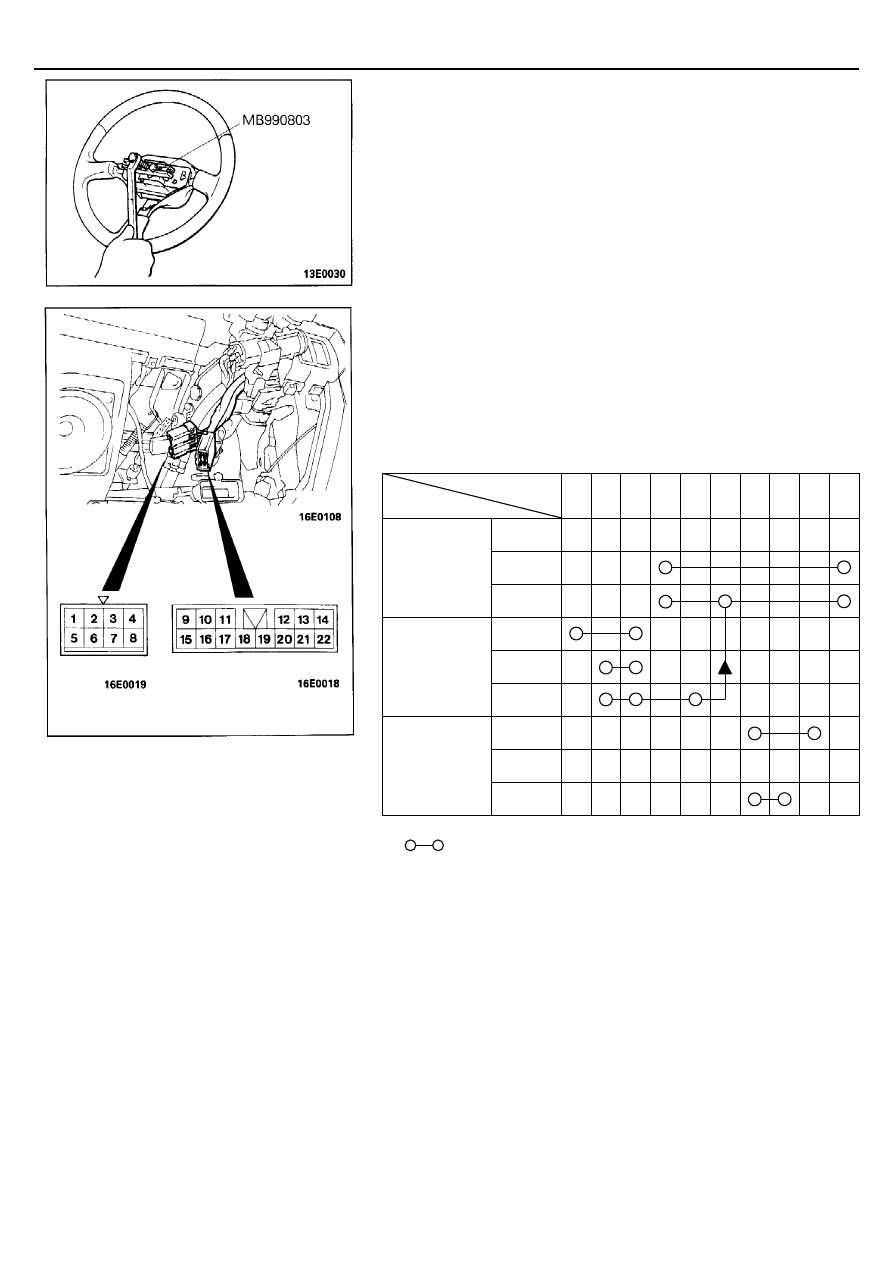

3.  Отсоедините разъем от подрулевого комбинированного

переключателя.

4.  Проверьте состояние цепи между выводами подрулевого

комбинированного переключателя при различных положениях
переключателей.




Выводы

Положение
переключателя

1 5 6 11  14  17  18  19 20 22



OFF























TAIL























Выключатель
наружного
освещения

HEAD























LOWER























UPPER



Переключатель
ближнего света
фар и
освещения в
дневное время  PASSING





RH























OFF

























Переключатель
указателей
поворота

LH























ПРИМЕЧАНИЕ
(1)                 означает наличие замкнутой цепи между выводами.
(2)   Для проверки переключателя очистителя и омывателя ветрового

стекла смотрите ГЛАВУ 51 – "Очиститель и омыватель ветрового
стекла".

(3)   Для проверки выключателя омывателя фар головного света смотрите

ГЛАВУ 51 – "Выключатель омывателя фар головного света".



© Mitsubishi Motors Corporation   Dec.   1993

PWJE9086-E REVISED





ПОДРУЛЕВОЙ КОМБИНИРОВАННЫЙ

ПЕРЕКЛЮЧАТЕЛЬ

–

Выключатель наружного освещения, переключатель ближнего света

и освещения в дневное время, переключатель указателей поворота

<Автомобили с Дополнительной Системой Пассивной безопасности>

54-29-1



ВЫКЛЮЧАТЕЛЬ НАРУЖНОГО ОСВЕЩЕНИЯ, ПЕРЕКЛЮЧАТЕЛЬ
БЛИЖНЕГО СВЕТА И ОСВЕЩЕНИЯ В ДНЕВНОЕ ВРЕМЯ,
ПЕРЕКЛЮЧАТЕЛЬ УКАЗАТЕЛЕЙ ПОВОРОТА <Автомобили с
Дополнительной Системой Пассивной безопасности (SRS)>



ПРОВЕРКА

(1)  Снимите нижний кожух рулевой колонки.
(2)  Снимите верхний кожух рулевой колонки.

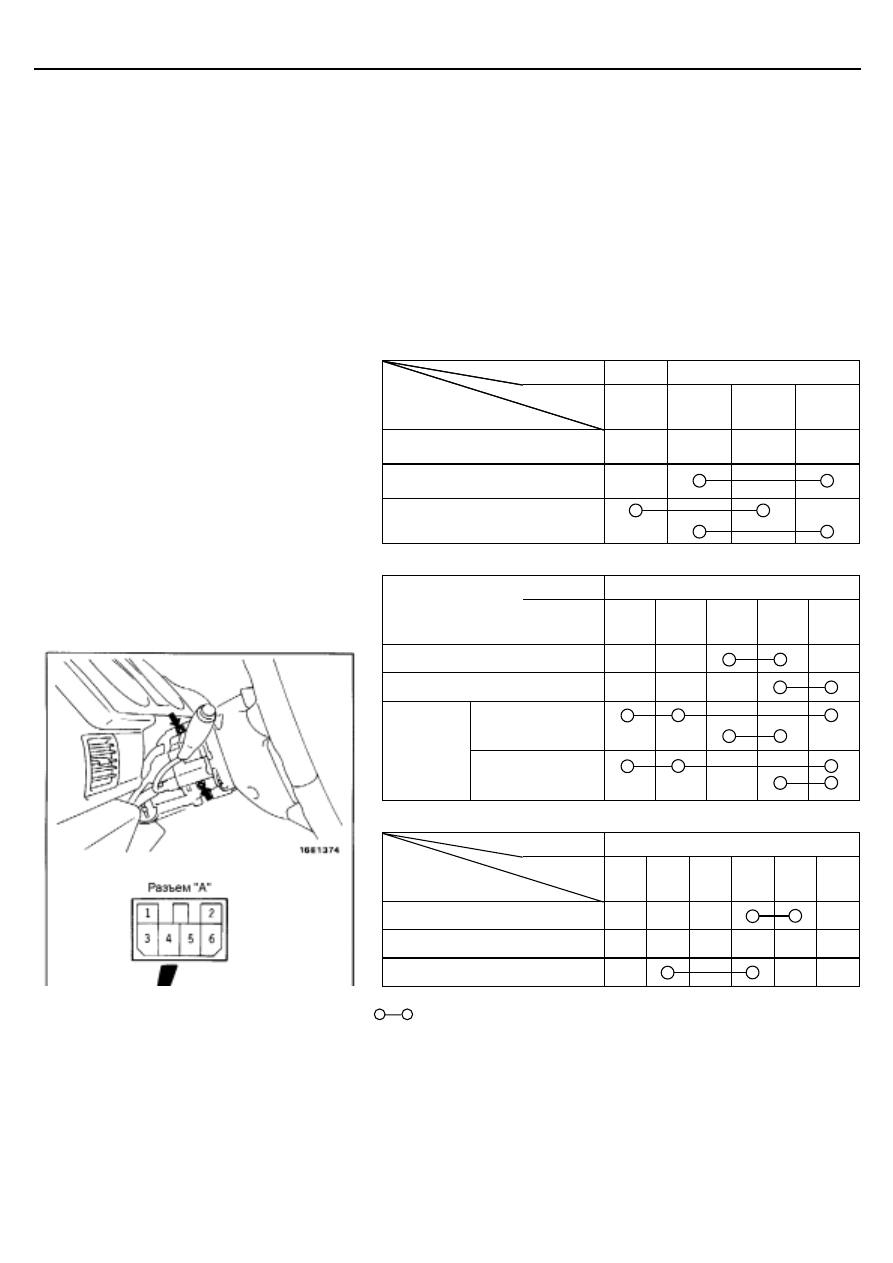

(3)  Отверните винты, указанные стрелками на рисунке, и снимите

подрулевой комбинированный переключатель.

(4)  Проверьте состояние цепи между выводами подрулевого

комбинированного переключателя при различных положениях
переключателя.

<Выключатель наружного освещения>





Разъем A

B



Вывод

Положение

выключателя

1 5 6 7



OFF (освещение выключено)





TAIL (включены габаритные огни,

задние фонари и подсветка)











HEAD (включены фары)

<Переключатель ближнего света фар и освещения в дневное время>





Разъем A



Вывод

Положение

переключателя

1 2 3 4 6



LOWER (ближний свет фар)













UPPER (дальний свет фар)













LOWER

(пониженная

яркость)













PASSING

(яркость

освещения

в дневное

время)

UPPER

(нормальная

яркость)











<Переключатель указателей поворота>





Разъем B



Вывод

Положение

переключателя

1 3 4 8 9 10



RH (правый поворот)















OFF (выключено)















LH (левый поворот)















ПРИМЕЧАНИЕ:

Означает наличие замкнутой цепи между выводами.



© Mitsubishi Motors Corporation   Dec.   1993

PWJE9086-E ADDED







54-29-2

ПРИМЕЧАНИЕ


© Mitsubishi Motors Corporation   Dec.   1993

PWJE9086-E ADDED





ПРИКУРИВАТЕЛЬ –

Прикуриватель



РАЗЪЕМ ВКЛЮЧЕНИЯ ДОП. ОБОРУДОВАНИЯ –

Разъем включения доп. оборудования

54-30



ПРИКУРИВАТЕЛЬ

СНЯТИЕ И УСТАНОВКА



РАЗЪЕМ ВКЛЮЧЕНИЯ ДОПОЛНИТЕЛЬНОГО ОБОРУДОВАНИЯ

СНЯТИЕ И УСТАНОВКА



© Mitsubishi Motors Corporation   Dec.   1993

PWJE9086-E REVISED

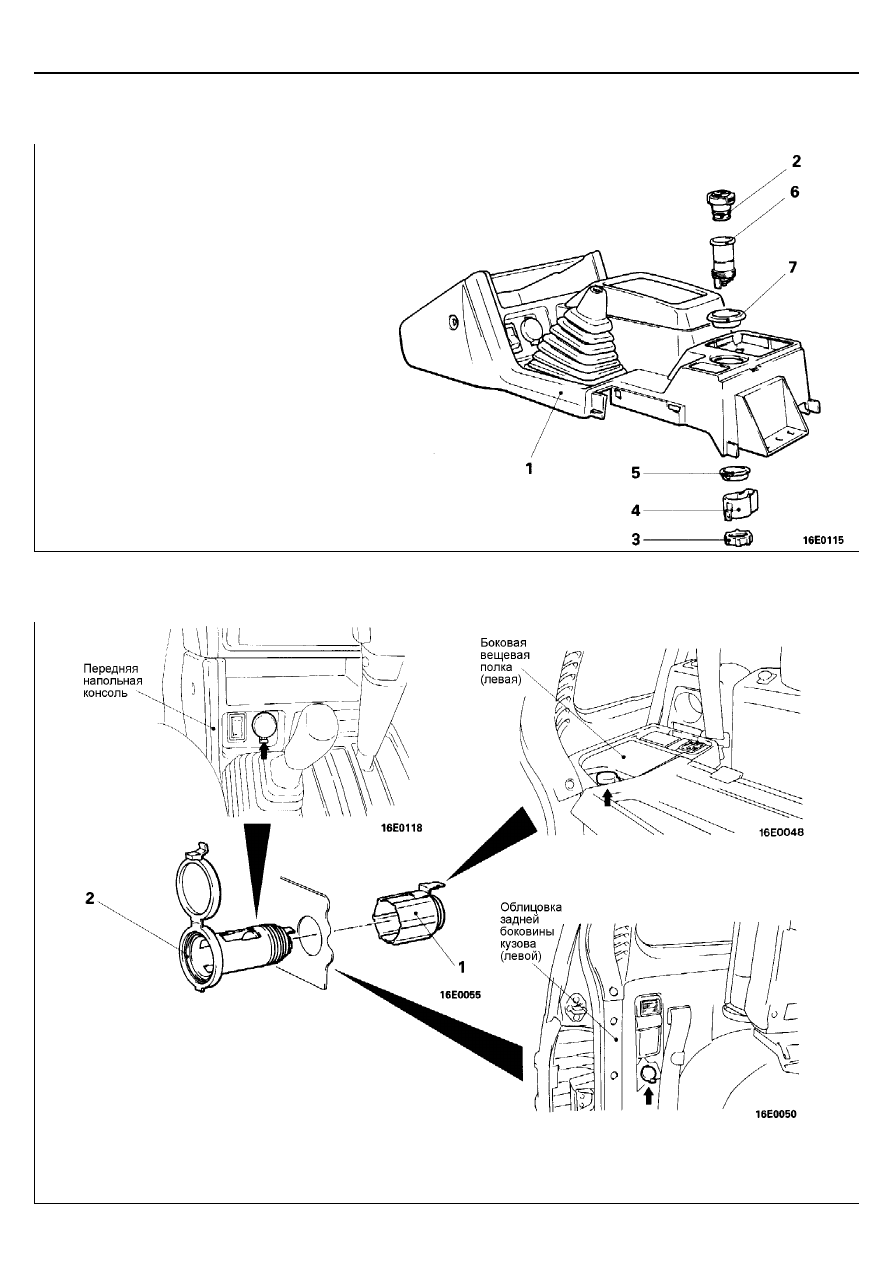

Последовательность снятия
1.   Передняя напольная консоль

(Смотрите ГЛАВУ 52А - "Напольная консоль".)

2.   Нагревательный элемент с ручкой
3.   Гайка
4.   Корпус патрона
5.   Шайба патрона
6.   Патрон
7.   Защитное кольцо







Последовательность снятия

•

Передняя напольная консоль
(Смотрите ГЛАВУ 52А - "Напольная консоль".)

•

Облицовка задней боковины кузова (левой)
(Смотрите ГЛАВУ 52А - "Облицовка".)

1.   Патрон (разъем включения дополнительного

оборудования)

2.   Внешний корпус
