СИСТЕМА НАРУЖНОГО ОСВЕЩЕНИЯ

–

Зуммер предупреждения
о включенном освещении



54-26-1





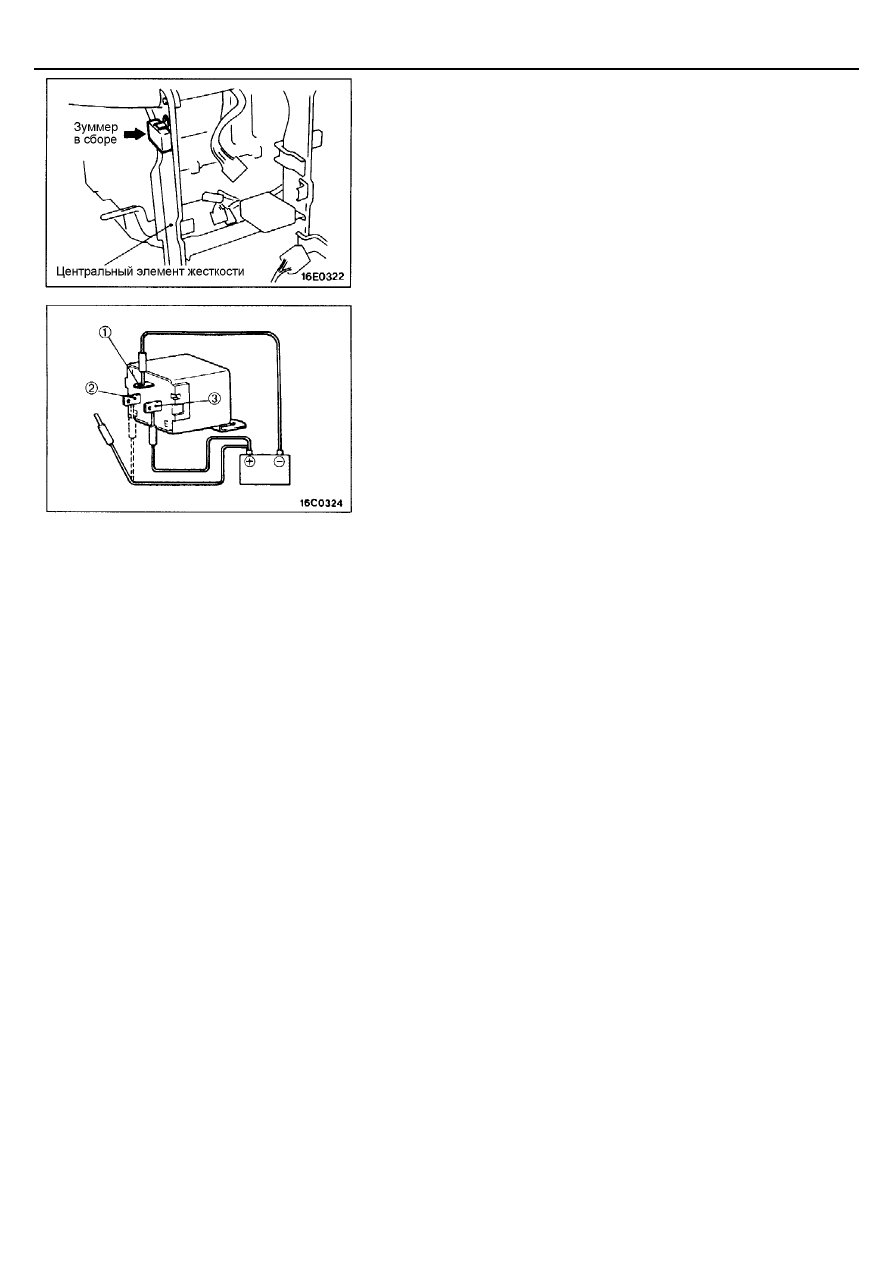

ЗУММЕР ПРЕДУПРЕЖДЕНИЯ
О ВКЛЮЧЕННОМ ОСВЕЩЕНИИ



ПРОВЕРКА



1.  Снимите нижнюю крышку панели приборов

(Смотрите ГЛАВУ 52А – "Панель приборов".)

2.  Снимите зуммер предупреждения о включенном освещении.




3.  Проверьте, что слышен звук работы зуммера после подачи

напряжения аккумуляторной батареи к выводу (3) и соединения с
"массой" вывода (1) зуммера.

4.  Проверьте, что звук работы зуммера исчезает после подачи

напряжения аккумуляторной батареи к выводу (2) зуммера.















© Mitsubishi Motors Corporation   July   1992

PWJE9086-B ADDED





СИСТЕМА НАРУЖНОГО ОСВЕЩЕНИЯ

–

Зуммер предупреждения
о включенном освещении



54-26-2



ПРИМЕЧАНИЕ





















© Mitsubishi Motors Corporation   July   1992

PWJE9086-B ADDED





СИСТЕМА НАРУЖНОГО ОСВЕЩЕНИЯ

–

Выключатели наружных

осветительных приборов

54-27



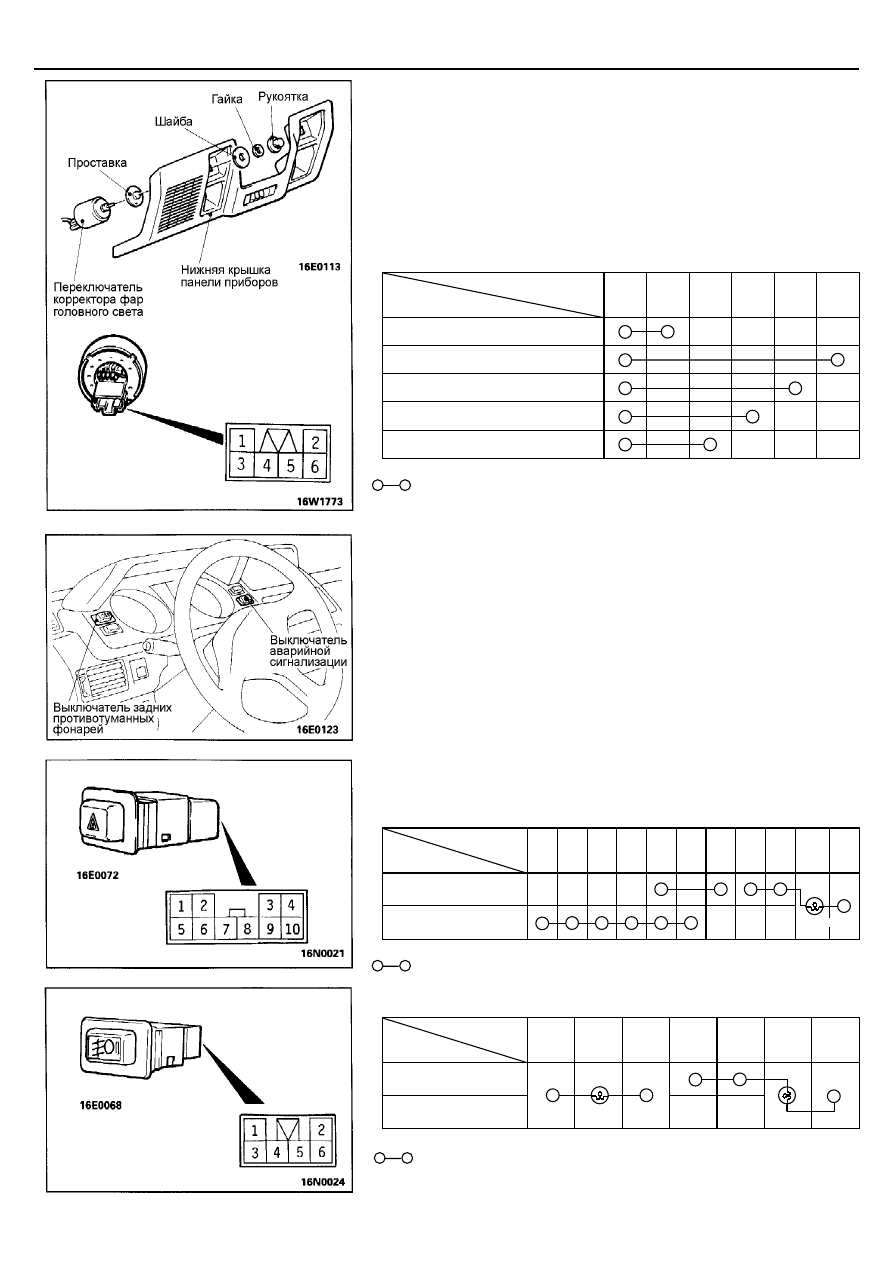

ВЫКЛЮЧАТЕЛИ НАРУЖНЫХ
ОСВЕТИТЕЛЬНЫХ ПРИБОРОВ

ПРОВЕРКА

Переключатель корректора фар головного света

1.  Снимите нижнюю крышку панели приборов

(Смотрите ГЛАВУ 52А – "Панель приборов".)

2.  Проверьте состояние цепи между выводами переключателя

корректора фар головного света при различных положениях
переключателя.



Вывод

Положение

переключателя

1 2 3 4 5 6



0















1















2















3















4















ПРИМЕЧАНИЕ:

Означает наличие замкнутой цепи между выводами.





Выключатель задних противотуманных фонарей и
выключатель аварийной сигнализации

1.  Снимите выключатель задних противотуманных фонарей и

выключатель аварийной сигнализации с козырька комбинации
приборов.



2.  Проверьте состояние цепи между выводами выключателя при

различных положениях выключателя.

<Выключатель аварийной сигнализации>



Выводы

Положение

переключателя

1 2 3 4 5 6 7 8 9    10



OFF (Выкл)

























ON (Вкл)

























ПРИМЕЧАНИЕ:

Означает наличие замкнутой цепи между выводами.

<Выключатель задних противотуманных фонарей>



Выводы

Положение

переключателя

1    3 2 6    4



OFF (Выкл)

















ON (Вкл)

















ПРИМЕЧАНИЕ:

Означает наличие замкнутой цепи между выводами.

© Mitsubishi Motors Corporation   Dec.   1993

PWJE9086-E REVISED



Подсветка

Подсветка

Индикатор



СИСТЕМА НАРУЖНОГО ОСВЕЩЕНИЯ

–

Реостат





ПОДРУЛЕВОЙ КОМБИНИРОВАННЫЙ

ПЕРЕКЛЮЧАТЕЛЬ

–

Специальный инструмент / Подрулевой комбинированный

переключатель<Автомобили без Дополнительной Системы

Пассивной безопасности (SRS)>

54-28





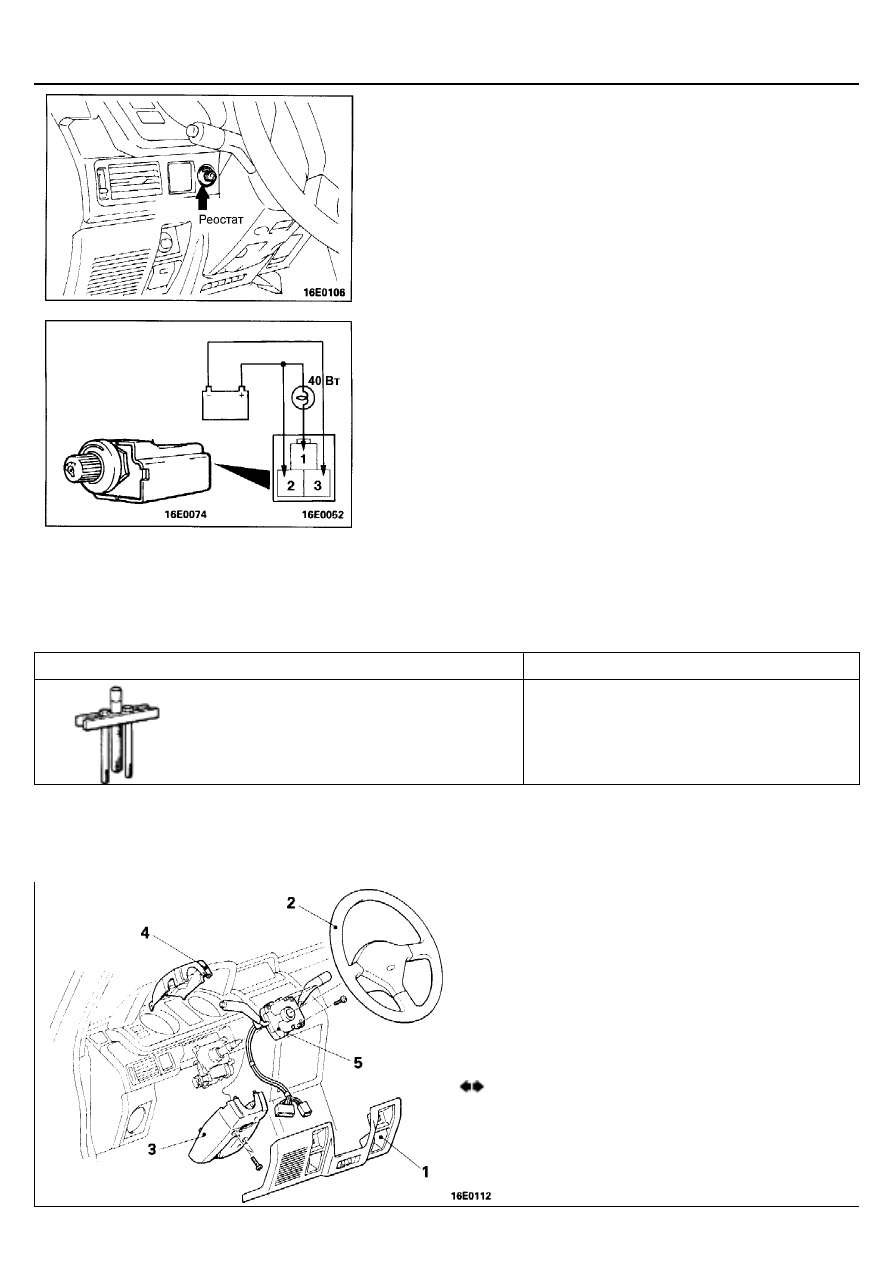

РЕОСТАТ

ПРОВЕРКА

1.  Снимите нижнюю крышку панели приборов

(Смотрите ГЛАВУ 52А – "Панель приборов".)

2.  Снимите реостат с панели приборов.




3.  Подсоедините провода от аккумуляторной батареи к выводам

реостата через лампу (40 Вт), как показано на рисунке.

4.  Если при медленном повороте ручки реостата яркость свечения

лампы изменяется плавно и без отключения, то, следовательно,
реостат работает нормально.



ПОДРУЛЕВОЙ КОМБИНИРОВАННЫЙ
ПЕРЕКЛЮЧАТЕЛЬ

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ



Инструмент

Номер

Наименование

Назначение

МВ990803

Съемник рулевого
колеса

Снятие рулевого колеса


ПОДРУЛЕВОЙ КОМБИНИРОВАННЫЙ ПЕРЕКЛЮЧАТЕЛЬ
<

Автомобили без Дополнительной Системы Пассивной безопасности (SRS)

>

СНЯТИЕ И УСТАНОВКА



© Mitsubishi Motors Corporation   Dec.   1993

PWJE9086-E REVISED












Последовательность снятия
1.   Нижняя крышка панели приборов

(Смотрите ГЛАВУ 52А – "Панель приборов".)

2.   Рулевое колесо

(Смотрите ГЛАВУ 37 –"Рулевое колесо и вал".)

3.   Нижний кожух рулевой колонки
4.   Верхний кожух рулевой колонки
5.   Подрулевой комбинированный переключатель
