ИЗМЕРИТЕЛИ И УКАЗАТЕЛИ

–

Комбинация приборов

54-16-1

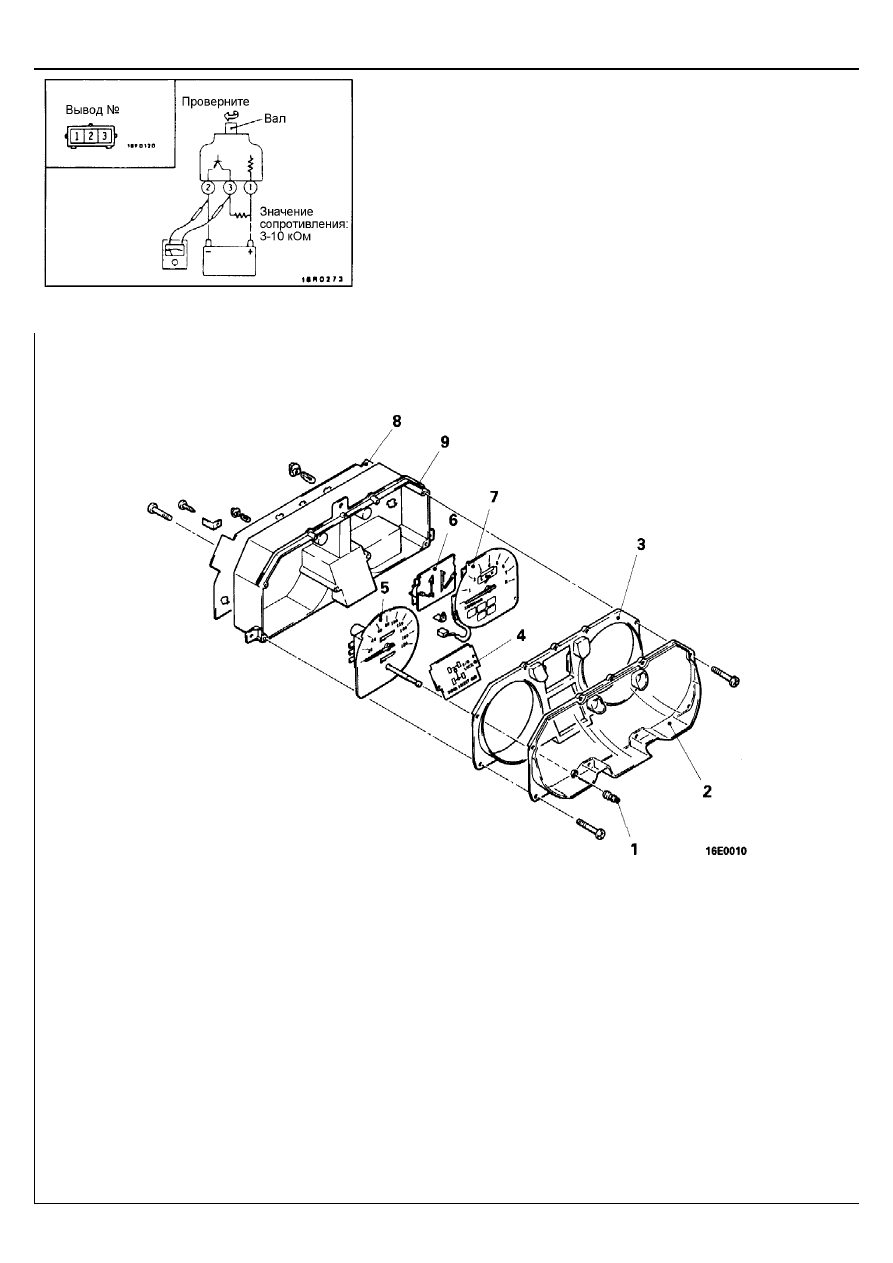

ДАТЧИК СКОРОСТИ АВТОМОБИЛЯ

1.  Снимите датчик скорости автомобиля и подсоедините к нему

сопротивление 3–10 кОм, как показано на рисунке слева.

2.  Вращая вал датчика скорости автомобиля, проверьте, что на выводах

(2) и (3) датчика возникает напряжение (4 импульса за один оборот
вала).



РАЗБОРКА И СБОРКА











© Mitsubishi Motors Corporation   Dec.   1993

PWJE9086-E ADDED
















Последовательность разборки
1.   Колпачок
2.   Стекло комбинации приборов
3.   Пластина с окнами для указателей
4.   Призматическая линза индикаторов
5.   Спидометр
6.   Указатель уровня топлива и указатель

температуры охлаждающей жидкости
двигателя

7.   Тахометр
8.   Печатная плата
9.   Корпус комбинации приборов










54-16-2

ПРИМЕЧАНИЕ

© Mitsubishi Motors Corporation   Dec.   1993

PWJE9086-E ADDED





ИЗМЕРИТЕЛИ И УКАЗАТЕЛИ

–

Блок дополнительных указателей

54-17

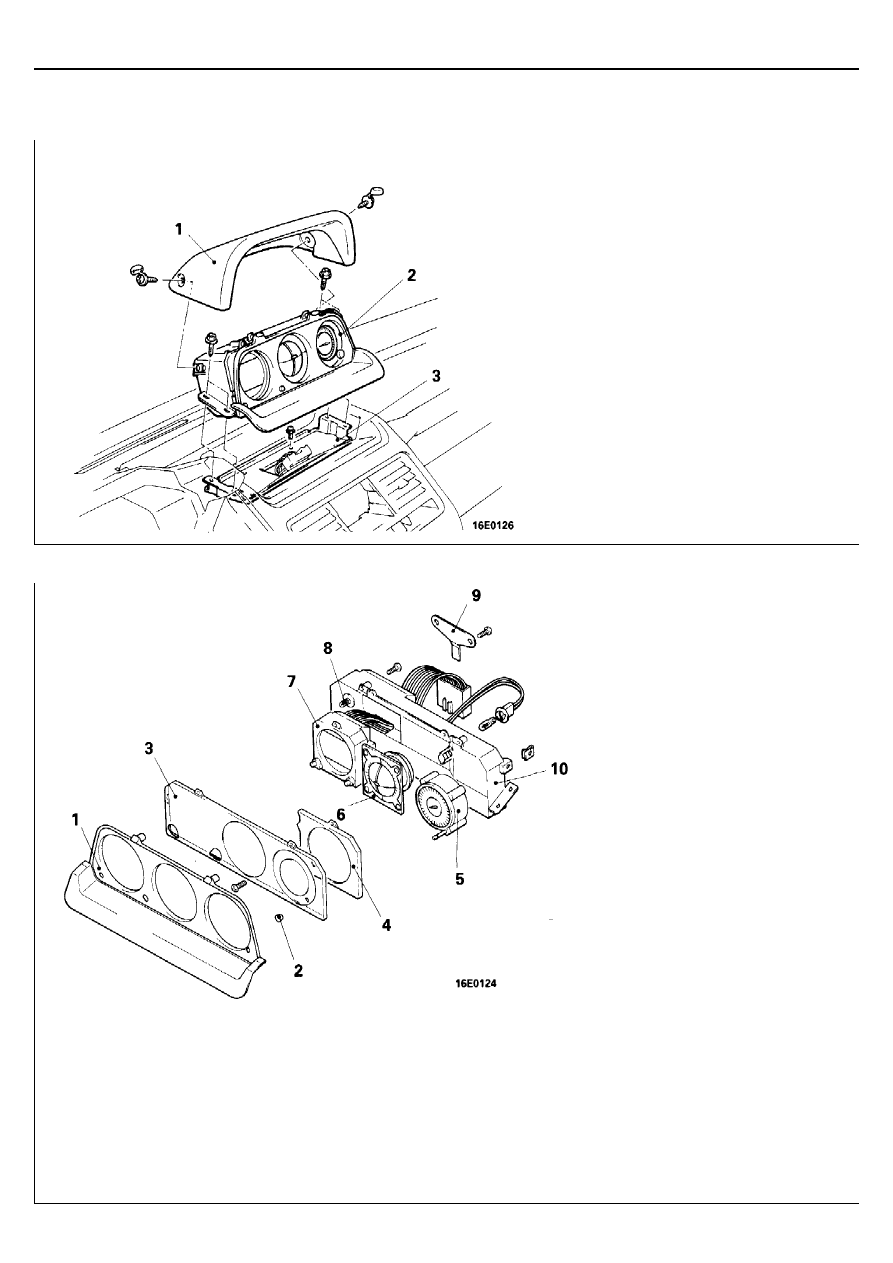

БЛОК ДОПОЛНИТЕЛЬНЫХ УКАЗАТЕЛЕЙ

СНЯТИЕ И УСТАНОВКА



РАЗБОРКА И СБОРКА



© Mitsubishi Motors Corporation   Feb.   1991

PWJE9086















Последовательность снятия
1.   Козырек блока дополнительных указателей
2.   Блок дополнительных указателей
3.  Кронштейн крепления блока дополнительных

указателей














Последовательность разборки
1.   Накладная панель блока дополнительных

указателей

2.   Рукоятка
3.   Стекло блока дополнительных указателей
4.   Пластина блока дополнительных указателей
5.   Альтиметр (Высотомер)
6.   Креномер (Указатель угла наклона

автомобиля)

7.   Электронный компас и термометр или только

термометр

8.   Задняя лампа
9.   Кронштейн
10.   Корпус блока дополнительных указателей



ИЗМЕРИТЕЛИ И УКАЗАТЕЛИ

–

Датчик магнитного поля, датчик температуры воздуха
в салоне и датчик температуры наружного воздуха

54-18

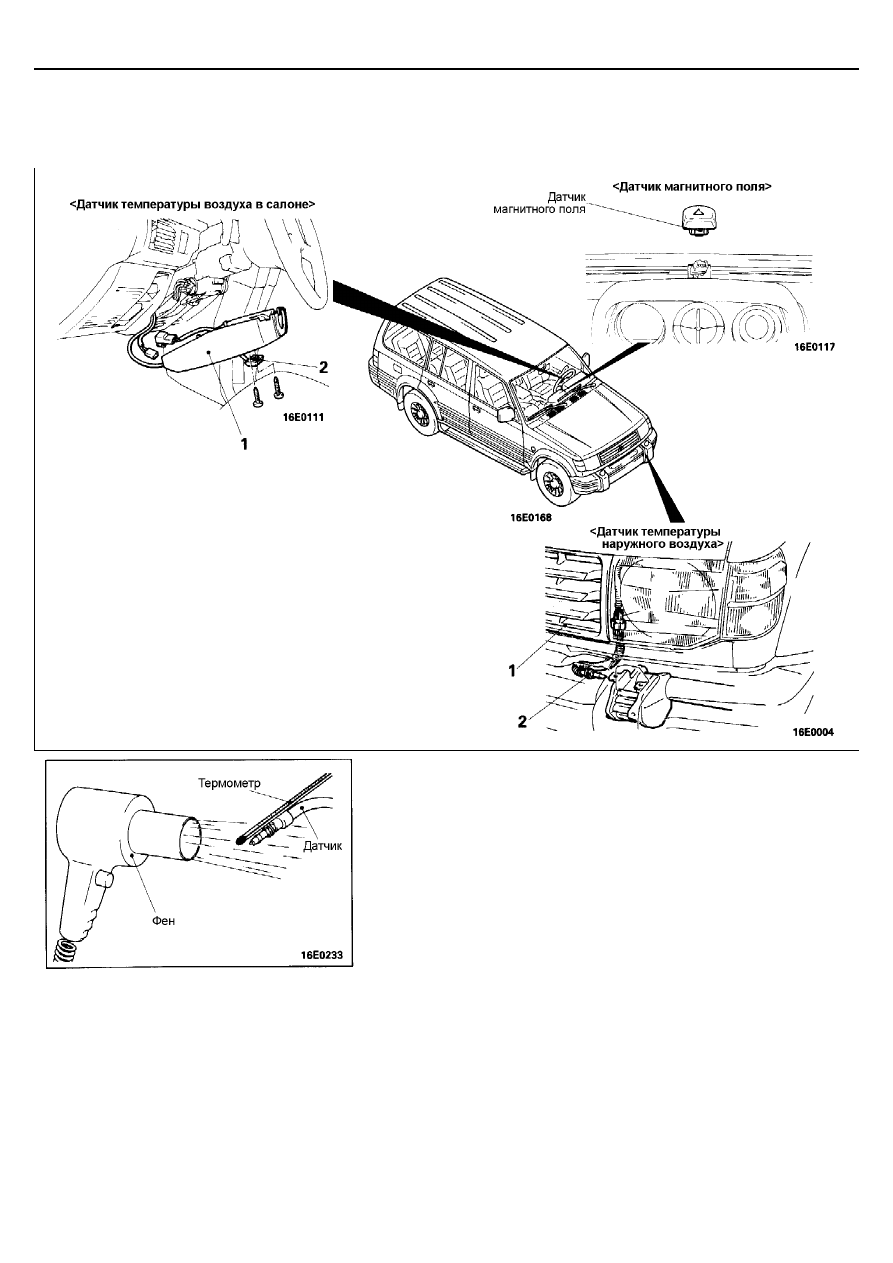

ДАТЧИК МАГНИТНОГО ПОЛЯ, ДАТЧИК ТЕМПЕРАТУРЫ ВОЗДУХА В
САЛОНЕ И ДАТЧИК ТЕМПЕРАТУРЫ НАРУЖНОГО ВОЗДУХА

СНЯТИЕ И УСТАНОВКА







ПРОВЕРКА

ДАТЧИК ТЕМПЕРАТУРЫ ВОЗДУХА В САЛОНЕ И ДАТЧИК
ТЕМПЕРАТУРЫ НАРУЖНОГО ВОЗДУХА

Проверьте, что значения внутреннего сопротивления датчика температуры
воздуха в салоне или датчика температуры наружного воздуха
соответствуют номинальным значениям при температуре 20

°

С или 40

°

С.

Номинальное значение:

При температуре 20

°°°°

С:

Приблизительно 1200 Ом

При температуре 40

°°°°

С:

Приблизительно 500 Ом

ПРИМЕЧАНИЕ
Для проверки датчика магнитного поля смотрите "Поиск неисправностей"
на странице 54-6.



© Mitsubishi Motors Corporation   Feb.   1991

PWJE9086


















Последовательность снятия датчика
температуры воздуха в салоне
1.   Нижний кожух рулевой колонки
2.   Датчик температуры воздуха в салоне

Последовательность снятия датчика
температуры наружного воздуха
1.  Защитная решетка радиатора
2.  Датчик температуры наружного воздуха
