АВТОМАТИЧЕСКАЯ КПП –

Технические характеристики

23-27

ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕГУЛИРОВОК И КОНТРОЛЯ

Параметры 3000-12V 2500D

Частота вращения при проверке на полностью
заторможенном автомобиле (stall test),             об/мин  2100 - 2400

2100 - 2400

Давление скоростного регулятора,             кПа (кг/см

2

)



1000 об/мин

140 - 170 (1,4 - 1,7)

110 - 140 (1,1 - 1,4)

2000 об/мин

250 - 290 (2,5 - 2,9)

220 - 240 (2,2 - 2,4)

3200 об/мин

410 - 470 (4,1 - 4,7)

410 - 470 (4,1 - 4,7)

Давление в основной магистрали,             кПа (кг/см

2

)



Положение "D" рычага селектора





На режиме холостого хода

520 - 600 (5,2 - 6,0)

450 - 510 (4,5 - 5,1)

На режиме максимальных оборотов (stall)

1100 - 1300 (11 - 13)

1120 - 1320 (11,2 - 13,2)

Положение "R" рычага селектора





На режиме холостого хода

790 - 910 (7,9 - 9,1)

620 - 700 (6,2 - 7,0)

На режиме максимальных оборотов (stall)

1600 - 2000 (16 - 20)

1500 - 1900 (15 - 19)

Расстояние между стопором внутреннего
троса привода дроссельной заслонки
и пыльником троса,                                                    мм  0 - 1 –
Расстояние между стопором внутреннего троса
управления ТНВД и оплеткой троса,                        мм  –

34 - 35

Расстояние между рычагом селектора АКПП и
муфтой рычага,                                                          мм

18,2 - 18,9

18,2 - 18,9



Параметры 3000-24V,

3500

2800D

Частота вращения при проверке на полностью
заторможенном автомобиле (stall test),             об/мин  2100 - 2600

2100 - 2600

Давление скоростного регулятора,             кПа (кг/см

2

)



1000 об/мин –

–

2000 об/мин –

–

3200 об/мин –

–

Давление в основной магистрали,             кПа (кг/см

2

)



Положение "D" рычага селектора





На режиме холостого хода

430 - 490 (4,3 - 4,9)

430 - 490 (4,3 - 4,9)

На режиме максимальных оборотов (stall)

1140 - 1390 (11,4 - 13,9)

1350 - 1600 (13,5 - 16,0)

Положение "R" рычага селектора





На режиме холостого хода

520 - 620 (5,2 - 6,2)

530 - 630 (5,3 - 6,3)

На режиме максимальных оборотов (stall)

1400 - 1750 (14,0 - 17,5)

1670 - 2020 (16,7 - 20,2)

Расстояние между стопором внутреннего
троса привода дроссельной заслонки
и пыльником троса,                                                    мм 0

-

1 –

Расстояние между стопором внутреннего троса
управления ТНВД и оплеткой троса,                        мм  –

34 - 35

Расстояние между рычагом селектора АКПП и
муфтой рычага,                                                          мм

– –



© Mitsubishi Motors Corporation   Jun.   1994

PWJE9086-F Revised





АВТОМАТИЧЕСКАЯ КПП –

Технические характеристики

23-28

СМАЗОЧНЫЕ МАТЕРИАЛЫ

Место применения

Рекомендуемый смазочный материал

Количество, л

Масло для автоматической коробки
передач

Dia Queen ATF SP, ATF DEXRON II или равнозначный

Примерно 7,2: V4AW2
Примерно 8,5: V4AW3

Масло для раздаточной коробки

Масло для гипоидных передач,
GL-4 по классификации API,
рекомендуемая вязкость SAE 75W-90 или 75W-85W

Примерно 2,3: V4AW2
Примерно 2,5: V4AW3

Рабочая кромка сальника раздаточной
коробки

Масло для гипоидных передач,
GL-4 по классификации API,
рекомендуемая вязкость SAE 75W-90 или 75W-85W

По необходимости

Кольцевая прокладка маслозаливной
трубки КПП

Dia Queen ATF SP, ATF DEXRON II или равнозначный

По необходимости

ГЕРМЕТИКИ И КЛЕЙ

Место применения

Рекомендуемые герметики и клей

Примечание

Механизм управления коробкой передач и
раздаточной коробкой





Прокладка рычага управления раздаточной
коробкой в сборе

3M ATD Part № 8661 или равнозначный

Semydrying sealant (превращаю-
щийся в "резину" герметик)

Прокладка пластины-ограничителя хода
рычага управления раздаточной коробкой

3M ATD Part № 8661 или равнозначный

Semydrying sealant (превращаю-
щийся в "резину" герметик)

Болт крепления рычага управления
раздаточной коробкой в сборе

3M Stud Locking №4170 или равнозначный  Анаэробный клей-герметик

Коробка передач и раздаточная
коробка в сборе





Прокладка крышки механизма управления
КПП и раздаточной коробкой

3M ATD Part № 8661 или равнозначный

Semydrying sealant (превращаю-
щийся в "резину" герметик)

Болт крепления крышки механизма
управления КПП и раздаточной коробкой

3M Stud Locking №4170 или равнозначный  Анаэробный клей-герметик



© Mitsubishi Motors Corporation   Dec.   1993

PWJE9086-E Revised





АВТОМАТИЧЕСКАЯ КПП –

Специальные инструменты

23-28-1

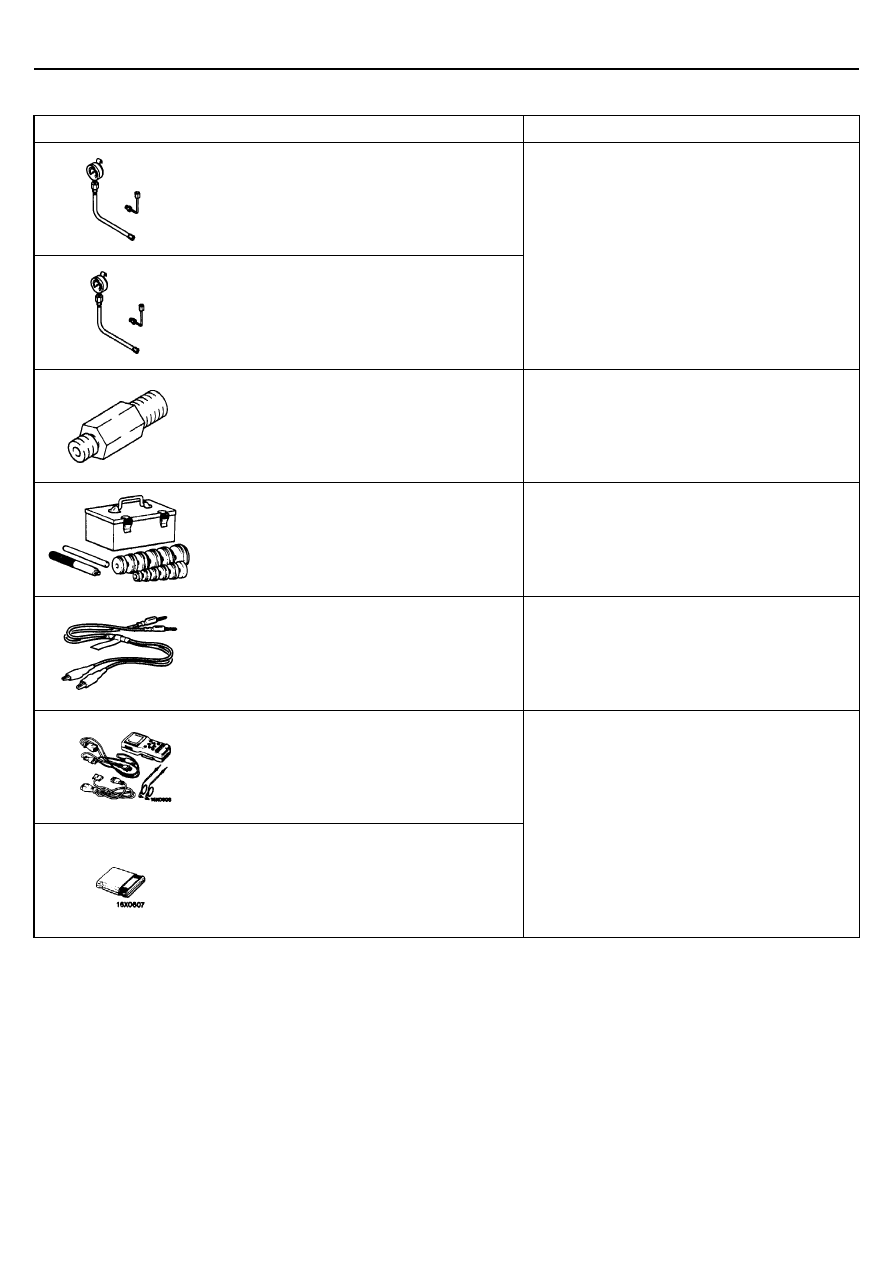

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

Инструмент

Номер

Наименование

Назначение



MD998330
(включая
MD9983331)

Манометр (3000 кПа,
30 кг/см

2

)



MD999563
(включая MD998331)

Манометр (1000 кПа)

Измерение давления масла для АКПП (ATF)



MD998920

Переходник

Подсоединение манометра



MB990925

Комплект для установки
подшипников и
сальников

Установка сальников MB990938, MB990928
(См. ГЛАВУ 22 – "Специальные инструменты")



MB991529

Жгут тестовых
проводов

Считывание диагностических кодов
неисправностей



MB991502

Диагностический
прибор MUT-II в
комплекте





Модуль ROM

•

Считывание диагностических кодов
неисправностей

•

Проверка электронной системы
управления АКПП (ELC-4A/T)
