Mitsubishi Pajero (1991-1998 год). Руководство - часть 222
СИСТЕМА
СНИЖЕНИЯ ТОКСИЧНОСТИ –
Технические операции
на автомобиле
17-8-3

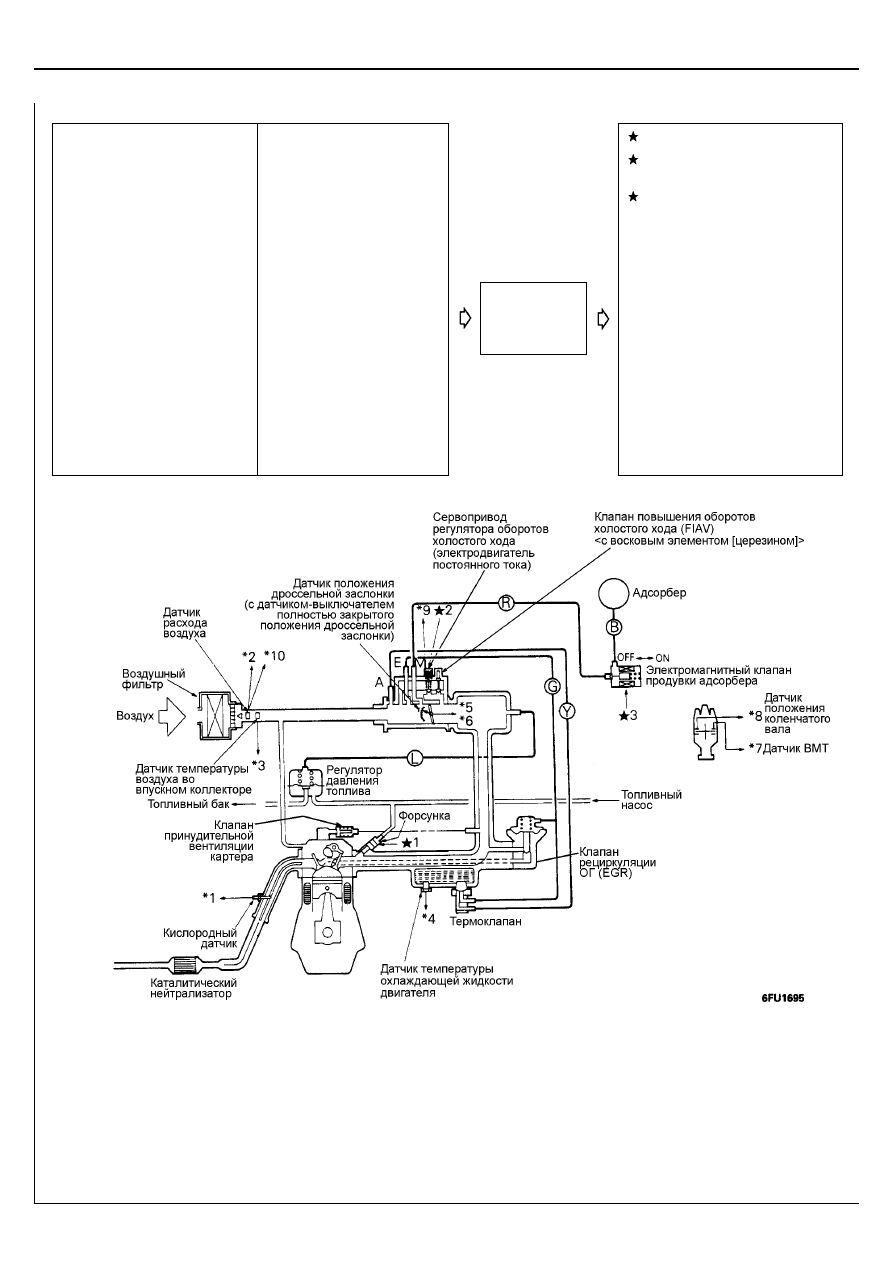

Двигатель 4G64
1
Топливная форсунка
2
Сервопривод регулятора
оборотов холостого хода
3
Электромагнитный
клапан продувки
адсорбера
Электронный
блок
управления
двигателем
*1 Кислородный датчик
*2 Датчик расхода воздуха
*3 Датчик температуры
воздуха во впускном
коллекторе
*4 Датчик температуры
охлаждающей жидкости
двигателя
*5 Датчик положения
дроссельной заслонки
*6 Датчик-выключатель
полностью закрытого
положения дроссельной
заслонки
*7 Датчик ВМТ
цилиндра №1
*8 Датчик положения
коленчатого вала
*9 Датчик положения
клапана сервопривода
регулятора оборотов
холостого хода
*10 Датчик
барометрического
давления
•
Замок зажигания
(вывод ST)
•
Линия питания
•
Датчик скорости
автомобиля
•
Выключатель
кондиционера
•
Управление топливным
насосом (управляющее
реле)
•
Силовое реле
кондиционера (реле
электромагнитной муфты
компрессора)
•
Управление углом
опережения зажигания
•
Цепь самодиагностики
•
Контрольная лампа
неисправности двигателя

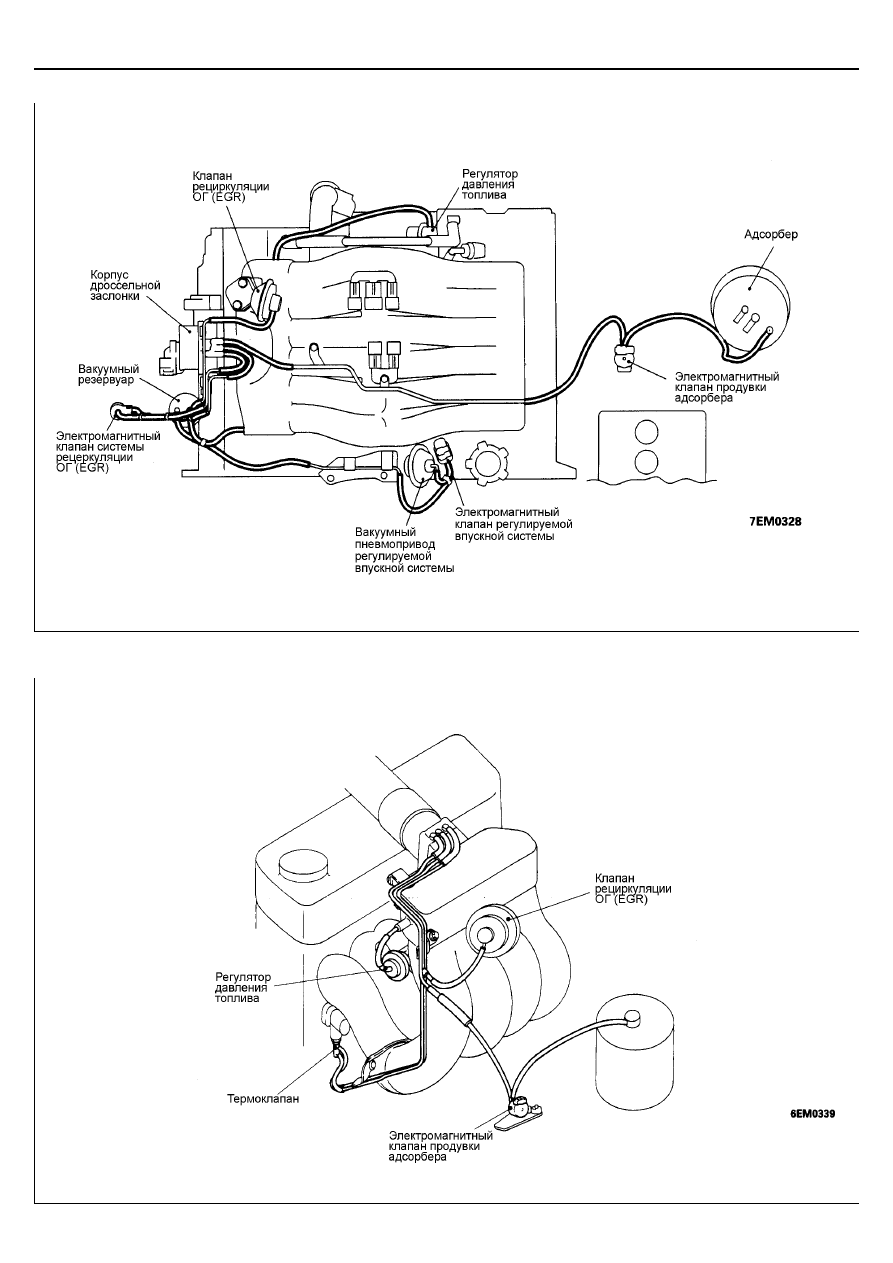

Цвета вакуумных шлангов
G: Зеленый
Y: Желтый
L: Светло-синий
R: Красный
B: Черный
PCV: система принудительной вентиляции картера
ISC: регулятор оборотов холостого хода
