Mitsubishi Pajero (1991-1998 год). Руководство - часть 221

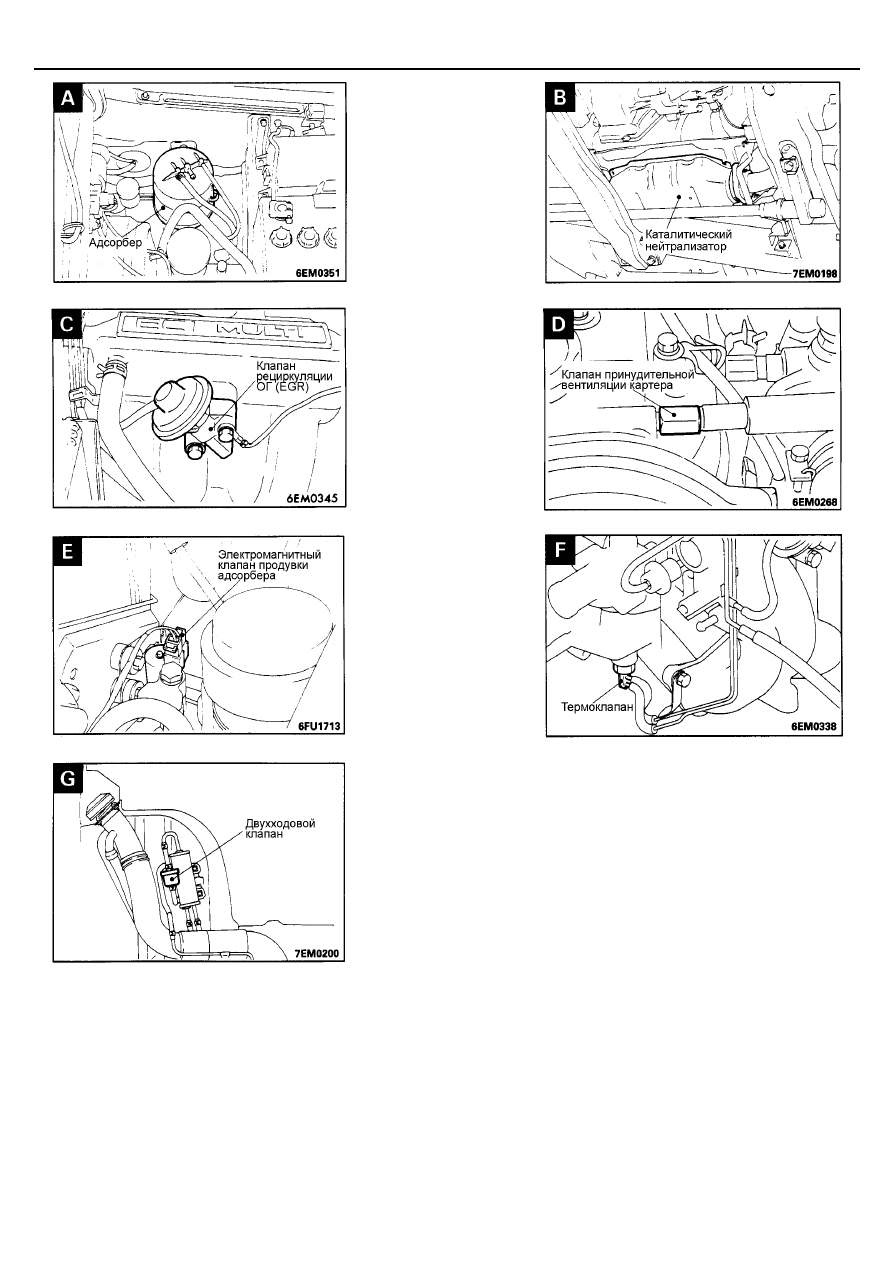

СИСТЕМА



СНИЖЕНИЯ ТОКСИЧНОСТИ –

Технические операции
на автомобиле

17-8

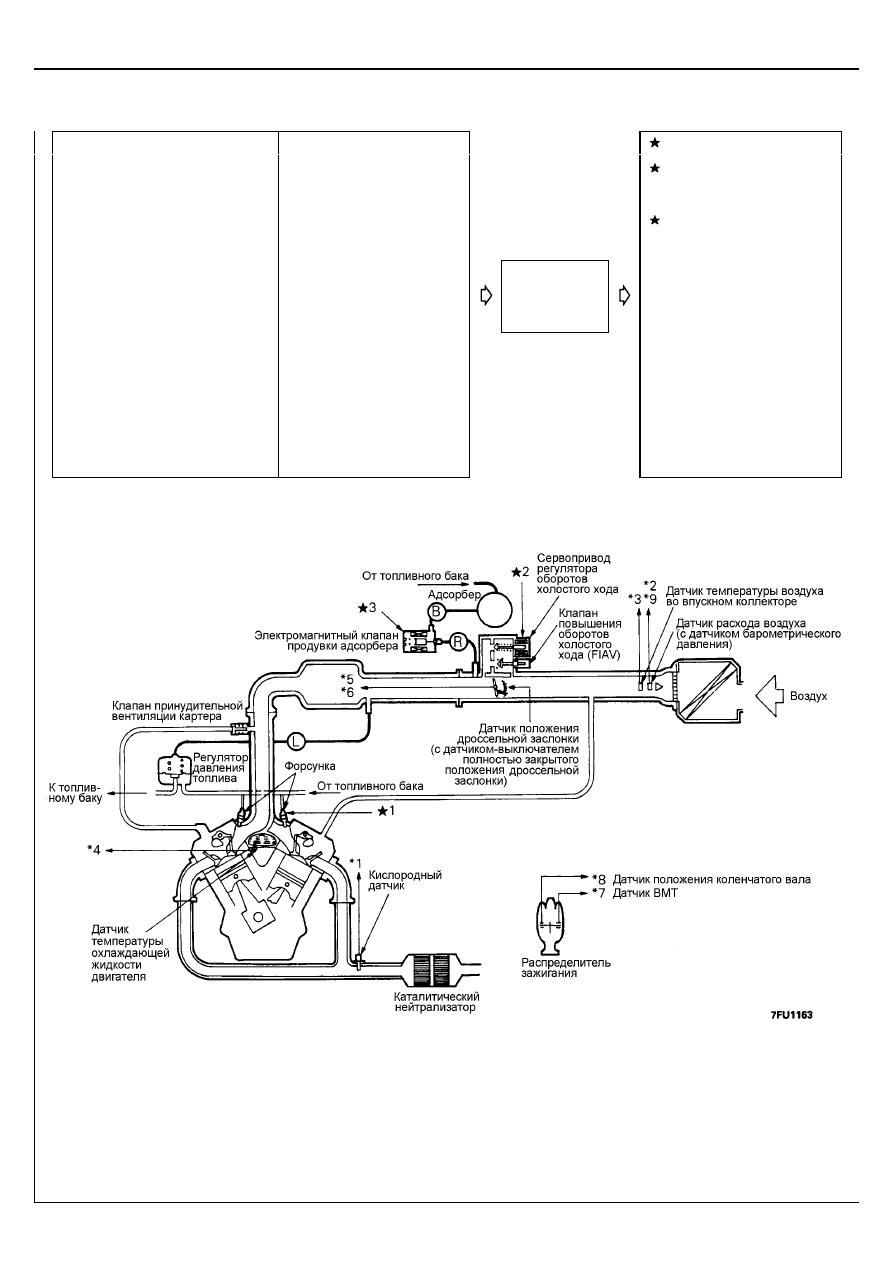

СХЕМА ВАКУУМНЫХ ШЛАНГОВ

Двигатель 6G72–12 клапанный

1

Топливная форсунка

2

Сервопривод
регулятора оборотов
холостого хода

3

Электромагнитный
клапан продувки
адсорбера

Электронный

блок

управления
двигателем

*1 Кислородный датчик
*2 Датчик расхода воздуха
*3 Датчик температуры воздуха

во впускном коллекторе

*4 Датчик температуры

охлаждающей жидкости
двигателя

*5 Датчик положения

дроссельной заслонки

*6 Датчик-выключатель

полностью закрытого
положения дроссельной
заслонки

*7 Датчик ВМТ
*8 Датчик положения

коленчатого вала

*9 Датчик барометрического

давления

•



Замок зажигания

(вывод ST)

•



Замок зажигания

(вывод IG1)

•



Линия питания

•



Датчик скорости

автомобиля

•



Выключатель

кондиционера

•



Выключатель

блокировки стартера
(переключатель
селектора АКПП)

•



Управление топливным

насосом (управляющее
реле)

•



Силовое реле

кондиционера (реле
электромагнитной
муфты компрессора)

•



Управление углом

опережения зажигания

•



Цепь самодиагностики

•



Контрольная лампа

неисправности
двигателя

Цвета вакуумных шлангов
R: Красный
B: Черный
L: Светло-синий

СИСТЕМА



СНИЖЕНИЯ ТОКСИЧНОСТИ –

Технические операции
на автомобиле

17-8-1

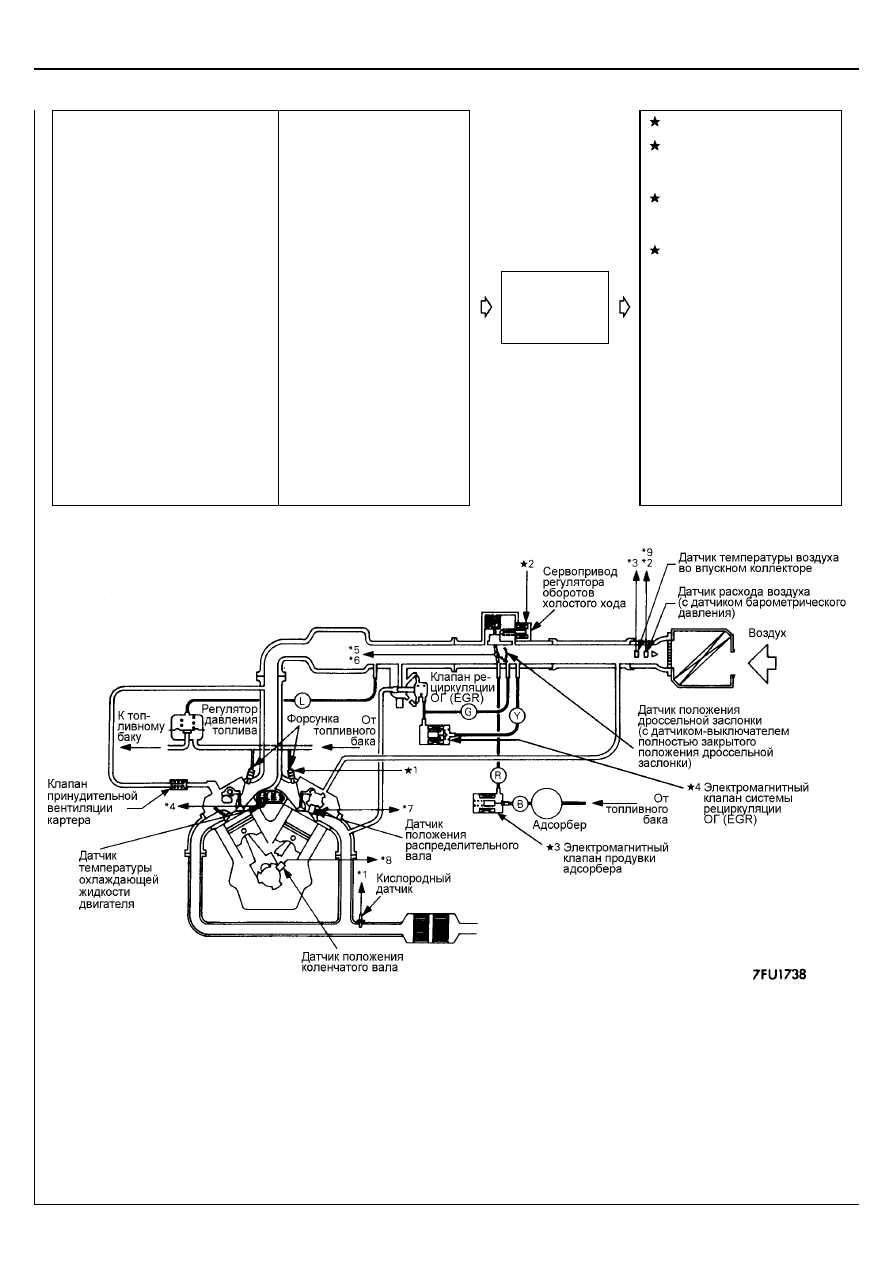

Двигатель 6G72–24 клапанный

1

Топливная форсунка

2

Сервопривод
регулятора оборотов
холостого хода

3

Электромагнитный
клапан продувки
адсорбера

4

Электромагнитный
клапан системы
рециркуляции ОГ (EGR)

Электронный

блок

управления
двигателем

*1 Кислородный датчик
*2 Датчик расхода воздуха
*3 Датчик температуры воздуха

во впускном коллекторе

*4 Датчик температуры

охлаждающей жидкости
двигателя

*5 Датчик положения

дроссельной заслонки

*6 Датчик-выключатель

полностью закрытого
положения дроссельной
заслонки

*7 Датчик расположения

распределительного вала

*8 Датчик положения

коленчатого вала

*9 Датчик барометрического

давления

•



Замок зажигания

(вывод ST)

•



Замок зажигания

(вывод IG1)

•



Линия питания

•



Датчик скорости

автомобиля

•



Выключатель

кондиционера

•



Датчик-выключатель

давления жидкости
в гидросистеме
усилителя рулевого
управления

•



Выключатель

блокировки стартера
(переключатель
селектора АКПП)

•



Управление топливным

насосом (управляющее
реле)

•



Силовое реле

кондиционера (реле
электромагнитной
муфты компрессора)

•



Управление углом

опережения зажигания

•



Цепь самодиагностики

•



Контрольная лампа

неисправности
двигателя

Цвета вакуумных шлангов
B: Черный
G: Зеленый
L: Светло-синий
R: Красный
Y: Желтый

СИСТЕМА



СНИЖЕНИЯ ТОКСИЧНОСТИ –

Технические операции
на автомобиле

17-8-2

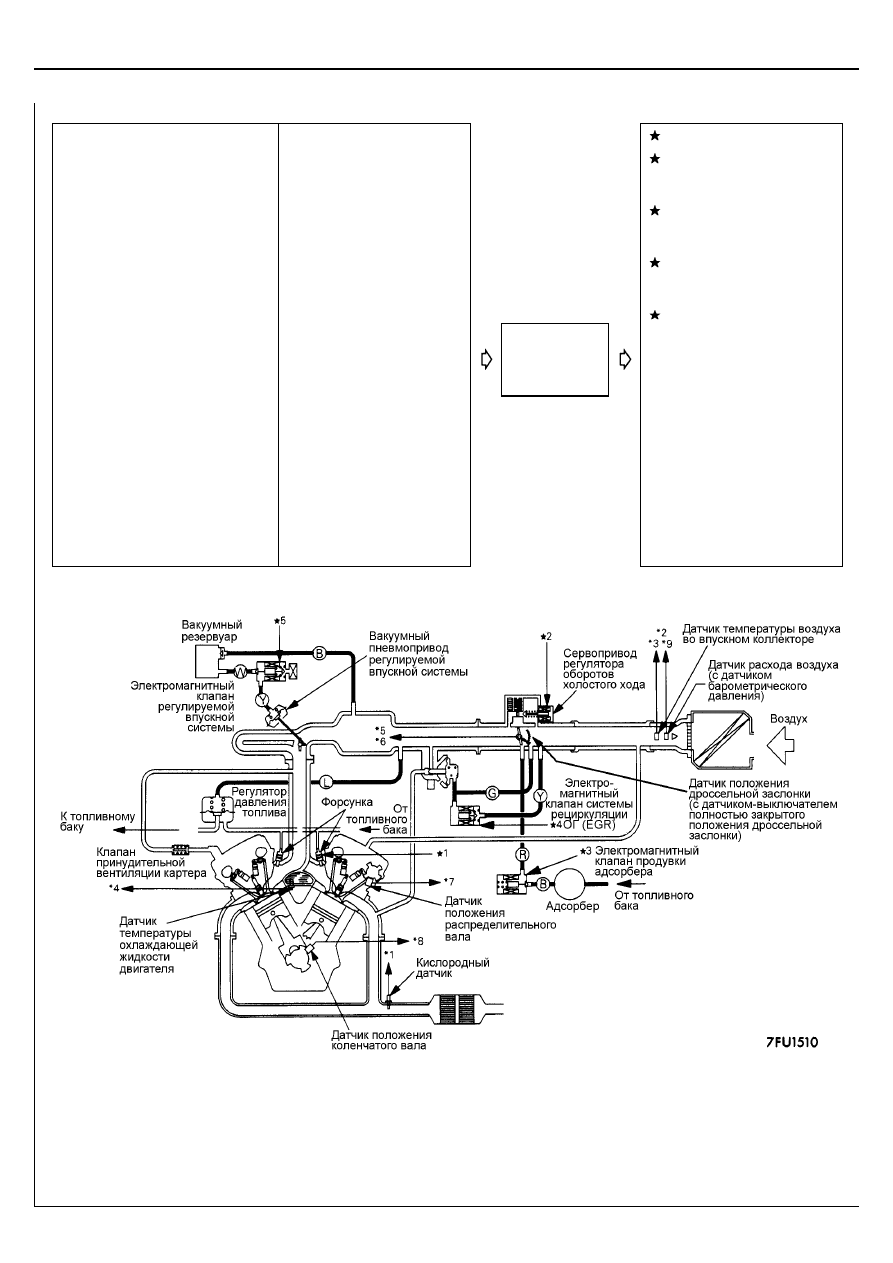

Двигатель 6G74

1

Топливная форсунка

2

Сервопривод
регулятора оборотов
холостого хода

3

Электромагнитный
клапан продувки
адсорбера

4

Электромагнитный
клапан системы
рециркуляции ОГ (EGR)

5

Электромагнитный
клапан регулируемой
впускной системы

Электронный

блок

управления
двигателем

*1 Кислородный датчик
*2 Датчик расхода воздуха
*3 Датчик температуры воздуха

во впускном коллекторе

*4 Датчик температуры

охлаждающей жидкости
двигателя

*5 Датчик положения

дроссельной заслонки

*6 Датчик-выключатель

полностью закрытого
положения дроссельной
заслонки

*7 Датчик расположения

распределительного вала

*8 Датчик положения

коленчатого вала

*9 Датчик барометрического

давления

•



Замок зажигания

(вывод ST)

•



Замок зажигания

(вывод IG1)

•



Линия питания

•



Датчик скорости

автомобиля

•



Выключатель

кондиционера

•



Датчик-выключатель

давления жидкости
в гидросистеме
усилителя рулевого
управления

•



Выключатель

блокировки стартера
(переключатель
селектора АКПП)

•



Датчик детонации

•



Управление топливным

насосом (управляющее
реле)

•



Силовое реле

кондиционера (реле
электромагнитной
муфты компрессора)

•



Управление углом

опережения зажигания

•



Цепь самодиагностики

•



Контрольная лампа

неисправности
двигателя

Цвета вакуумных шлангов
B: Черный
G: Зеленый
L: Светло-синий
R: Красный
W: Белый
Y: Желтый
