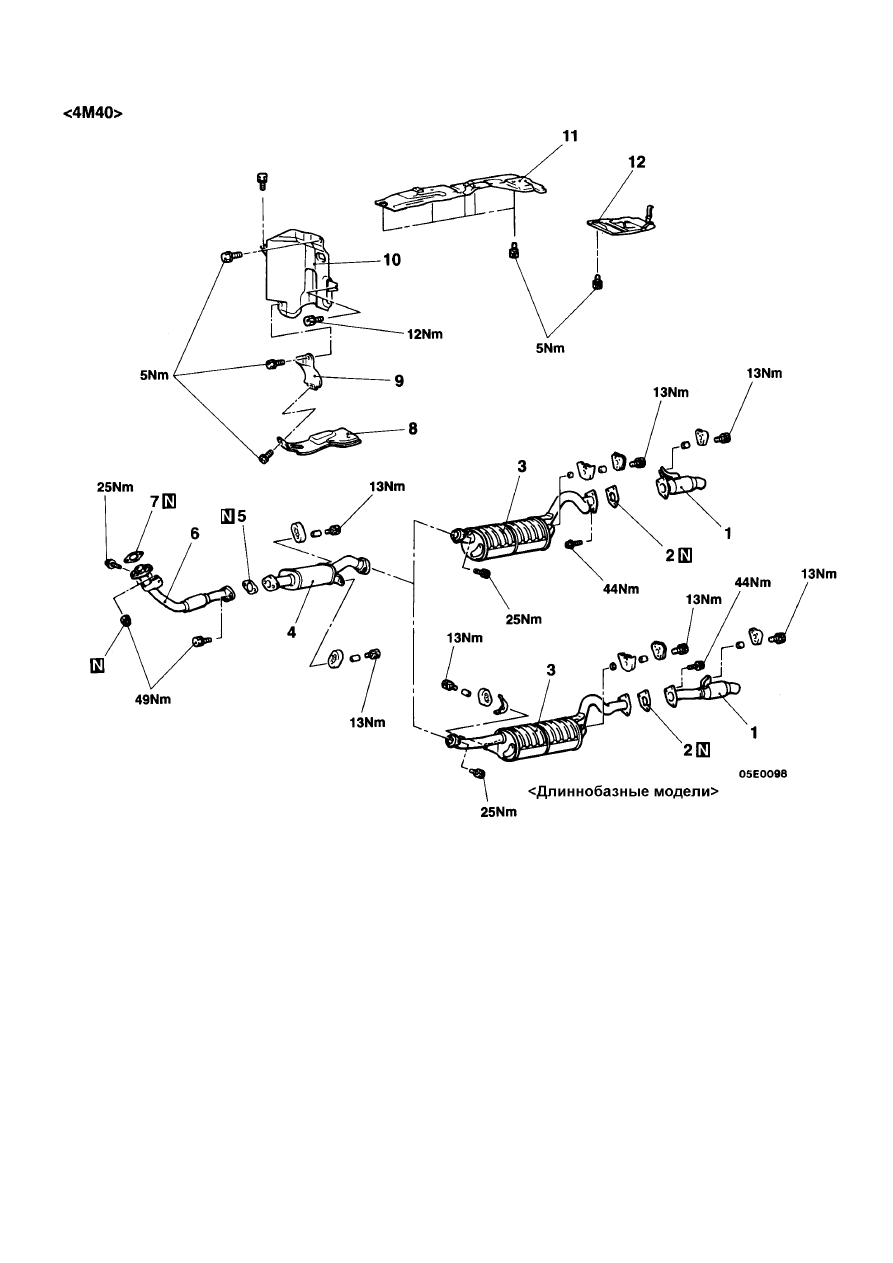

СИСТЕМА ВПУСКА И ВЫПУСКА -

Общие сведения / Трубы системы
выпуска и глушитель <4D56, 4M40>

15-2





Последовательность снятия







1.  Задняя труба системы выпуска
2.  Прокладка
3.  Главный глушитель
4.  Резонатор
5.  Прокладка
6.  Приемная труба системы выпуска


 7.

Прокладка

8.  Теплозащитный кожух брызгозащитной панели
9.  Теплозащита
10.  Верхний теплозащитный кожух брызгозащитной панели
11.  Теплозащитный кожух передней панели
12.  Теплозащита заднего отопителя

<Для автомобилей с задним отопителем>





ПРОВЕРКА

•

Проверьте глушители и трубы на отсутствие коррозии или
повреждения.

•

Проверьте резинометаллические кронштейны и демпфирующие опоры
на отсутствие износа или повреждения.

•

Проверьте отсутствие утечек отработавших газов из глушителей и
трубопроводов системы выпуска.















СИСТЕМА ВПУСКА И ВЫПУСКА –

Трубы системы выпуска, глушитель и каталитический
нейтрализатор ОГ <6G72–24 КЛАПАННЫЙ, 6G74>

15-3

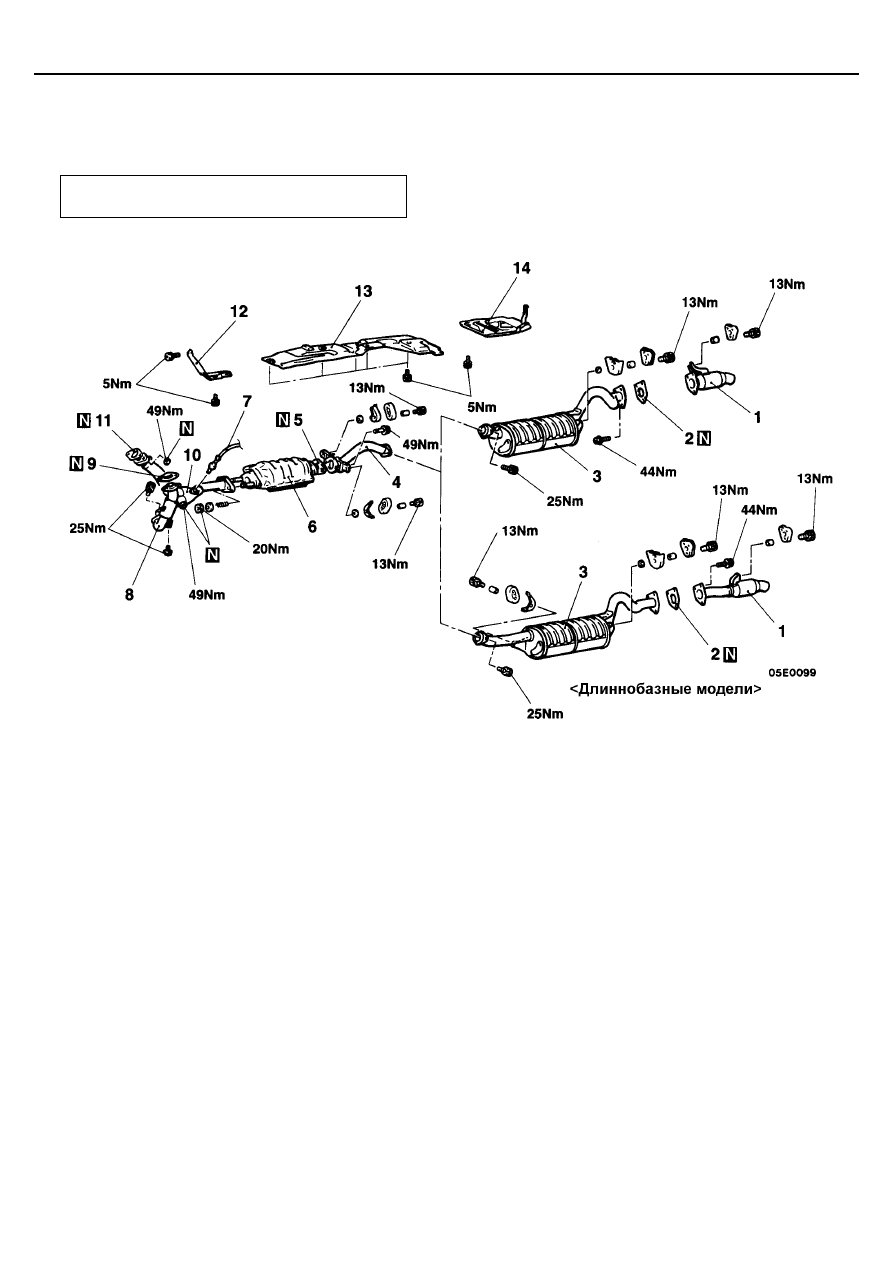

ТРУБЫ СИСТЕМЫ ВЫПУСКА, ГЛУШИТЕЛЬ И КАТАЛИТИЧЕСКИЙ
НЕЙТРАЛИЗАТОР ОГ <6G72–24 КЛАПАННЫЙ, 6G74>

СНЯТИЕ И УСТАНОВКА



Предварительная и заключительная операции

•

Снятие и установка нижнего защитного кожуха










Последовательность снятия







1.  Задняя труба системы выпуска
2.  Прокладка
3.  Главный глушитель
4.  Центральная труба системы выпуска
5.  Прокладка
6.  Каталитический нейтрализатор
7.  Кислородный датчик


 8.

Приемная труба системы выпуска (автомобили с левым
рулем)

9.  Прокладка
10.  Приемная труба системы выпуска (автомобили с

правым рулем)

11.  Прокладка
12.  Теплозащита
13.  Теплозащитный кожух передней панели
14.  Теплозащита заднего отопителя

<Для автомобилей с задним отопителем>





ПРОВЕРКА

•

Проверьте глушители и трубы на отсутствие коррозии или
повреждения.

•

Проверьте резинометаллические кронштейны и демпфирующие опоры
на отсутствие износа или повреждения.

•

Проверьте отсутствие утечек отработавших газов из глушителей и
трубопроводов системы выпуска.











16-1

ЭЛЕКТООБОРУДОВАНИЕ

ДВИГАТЕЛЯ

СОДЕРЖАНИЕ

СИСТЕМА ЗАРЯДКИ ......................... 2

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ..............2

Основные технические
характеристики ............................................2
Основные данные для регулировок
и контроля ................................................ 2-1

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ ................ 2-1

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ
НА АВТОМОБИЛЕ ...........................................3

Проверка падения выходного
напряжения генератора ..............................3
Проверка тока отдачи генератора ..............4
Проверка регулятора напряжения ..............6
Проверка формы сигнала выходного
напряжения генератора
на мотор-тестере (осциллографе) ..............7

ГЕНЕРАТОР .....................................................9

СИСТЕМА ПУСКА ДВИГАТЕЛЯ ..... 10

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ............10

Основные технические
характеристики ..........................................10

СИСТЕМА ЗАЖИГАНИЯ ................. 11

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ............11

Основные технические
характеристики ..........................................11
Основные данные для регулировок
и контроля ..................................................11

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ
НА АВТОМОБИЛЕ .........................................12

Проверка и очистка свечей
зажигания ...................................................12
Проверка проводов высокого
напряжения ("на искру") ........................... 12
Проверка сопротивления проводов
высокого напряжения ............................... 13

Проверка катушки зажигания ................... 13
Проверка силового транзистора .............. 13
Проверка датчика
детонации <6G74> ................................. 13-2
Проверка формы сигнала напряжения
в цепи вторичной и первичной обмоток
катушки зажигания
на мотор-тестере (осциллографе) ........... 14

ДАТЧИК ДЕТОНАЦИИ ............................... 21-3

ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНЧАТОГО
ВАЛА И ДАТЧИК ПОЛОЖЕНИЯ
РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА ............. 21-3

CИСТЕМА ОБЛЕГЧЕНИЯ
ПУСКА ...............................................22

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ........... 22

Основные данные для регулировок
и контроля ................................................. 22
Герметики .................................................. 22

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ
НА АВТОМОБИЛЕ ........................................ 23

СИСТЕМА ОБЛЕГЧЕНИЯ ПУСКА
"SUPER QUICK GLOW"  ........................... 23

Проверка системы
облегчения пуска ................................. 23
Проверка блока управления
системой облегчения пуска ................. 25
Проверка реле №1 и №2
свечей накаливания ............................. 27
Проверка свечей накаливания ............ 27
Проверка гасящего
(добавочного) резистора
свечей накаливания ............................. 27
Проверка датчика температуры
охлаждающей жидкости
двигателя .................................................28

16-1-1

СИСТЕМА ОБЛЕГЧЕНИЯ ПУСКА
"AUTO GLOW"  ......................................... 28

Проверка системы
облегчения пуска ..................................28
Проверка блока управления
системой облегчения пуска ..................30
Проверка реле свечей
накаливания ..........................................32
Проверка свечей накаливания .............32
Проверка датчика температуры
охлаждающей жидкости
двигателя ................................................ 32

СИСТЕМА ОБЛЕГЧЕНИЯ ПУСКА
"SELF-REGULATING GLOW"  .................. 33

Проверка системы
облегчения пуска ..................................33
Проверка электронного блока
управления системой облегчения
пуска и рециркуляцией ОГ ....................35
Проверка реле свечей
накаливания ..........................................36
Проверка свечей накаливания .............36
Проверка датчика температуры
охлаждающей жидкости
двигателя ................................................ 36
