СИСТЕМА ВПУСКА И ВЫПУСКА -

Ресивер впускного коллектора

15-2

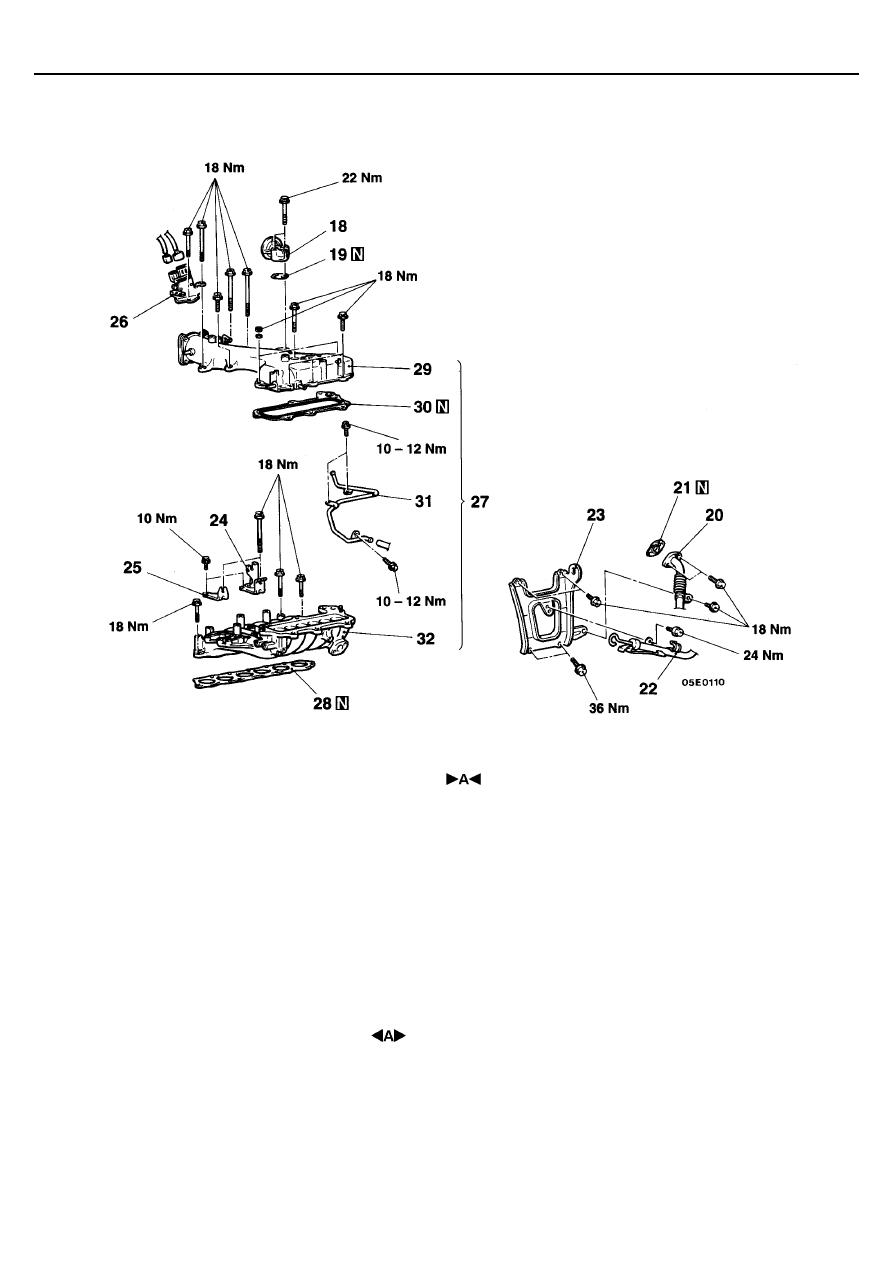

18. Клапан рециркуляции отработавших

газов

19. Прокладка клапана рециркуляции

отработавших газов

20. Трубка системы рециркуляции

отработавших газов

21. Прокладка трубки системы

рециркуляции отработавших газов

22. Соединение топливоподающей трубки
23. Опора впускного коллектора
24. Кронштейн троса привода

дроссельной заслонки (Автомобили с
АКПП)

25. Кронштейн троса педали

акселератора (Автомобили с МКПП)

26. Силовой транзистор
27. Ресивер впускного коллектора в сборе
28. Прокладка ресивера впускного коллектора
29. Патрубок впускного коллектора
30. Прокладка патрубка впускного коллектора
31. Вакуумная трубка
32. Верхняя часть впускного коллектора

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 СНЯТИЕ КОРПУСА ДРОССЕЛЬНОЙ ЗАСЛОНКИ В

СБОРЕ

Не отсоединяйте шланги системы охлаждения от корпуса дроссельной
заслонки.

СИСТЕМЫ ВПУСКА И ВЫПУСКА -

Ресивер впускного коллектора

15-3

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

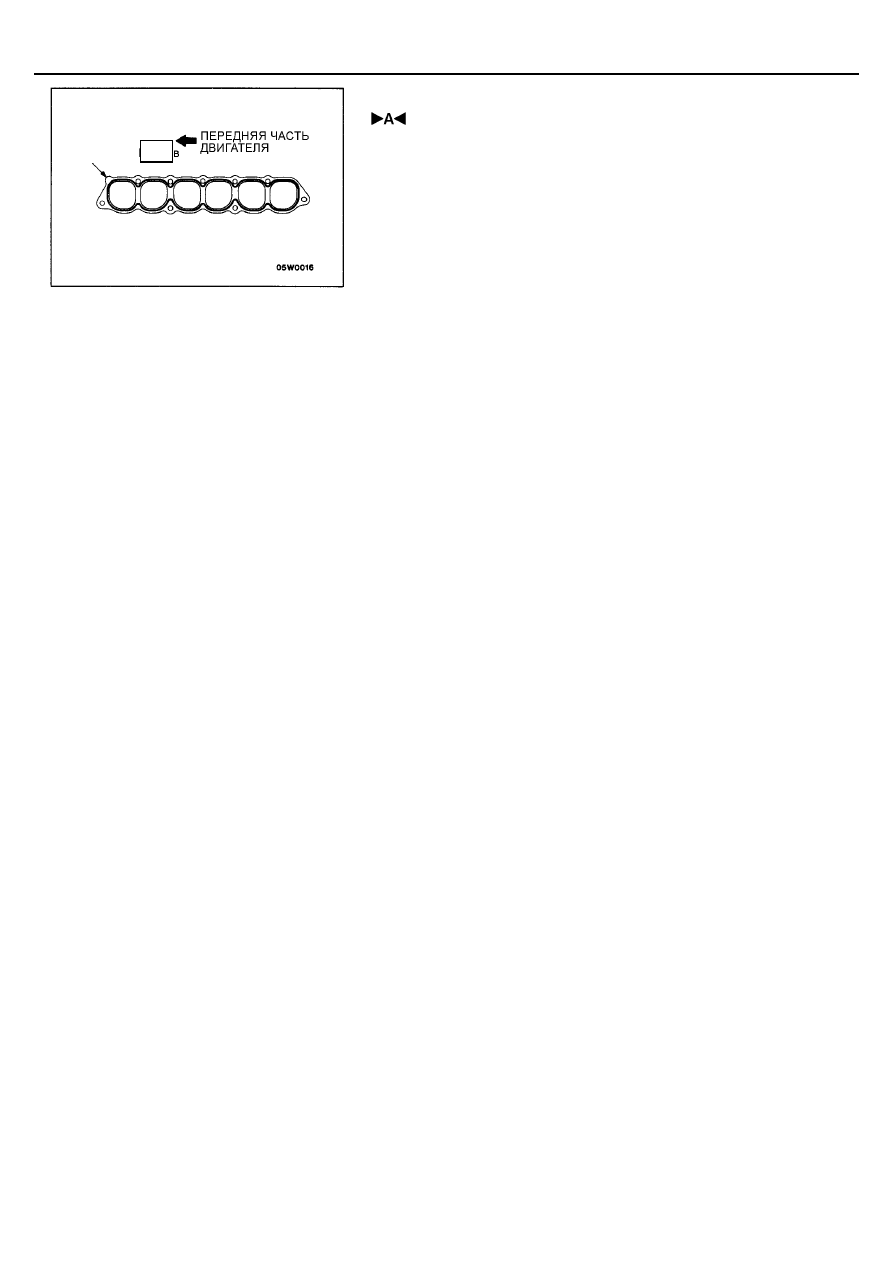

 УСТАНОВКА ПРОКЛАДКИ РЕСИВЕРА ВПУСКНОГО

КОЛЛЕТОРА

Установите прокладку, расположив ее прилив, как показано на рисунке.

ПРОВЕРКА

Проверьте отсутствие повреждений и трещин на ресивере впускного
коллектора, при обнаружении таковых, замените ресивер впускного
коллектора.

выступ

СИСТЕМЫ ВПУСКА И ВЫПУСКА -

Впускной коллектор

15-4

ВПУСКНОЙ КОЛЛЕКТОР

СНЯТИЕ И УСТАНОВКА

Предварительные операции

•



Предотвращение разбрызгивания топлива
(стравливание давления перед отсоединением
шланга высокого давления)

•



Слив охлаждающей жидкости двигателя

•



Снятие ресивера впускного коллектора
(см. стр. 15-1)

Заключительные операции

•



Установка ресивера впускного коллектора
(см. стр. 15-1)

•



Заливка охлаждающей жидкости двигателя

•



Регулировка троса педали акселератора

•



Регулировка троса привода дроссельной заслонки

•



Проверка герметичности топливопроводов

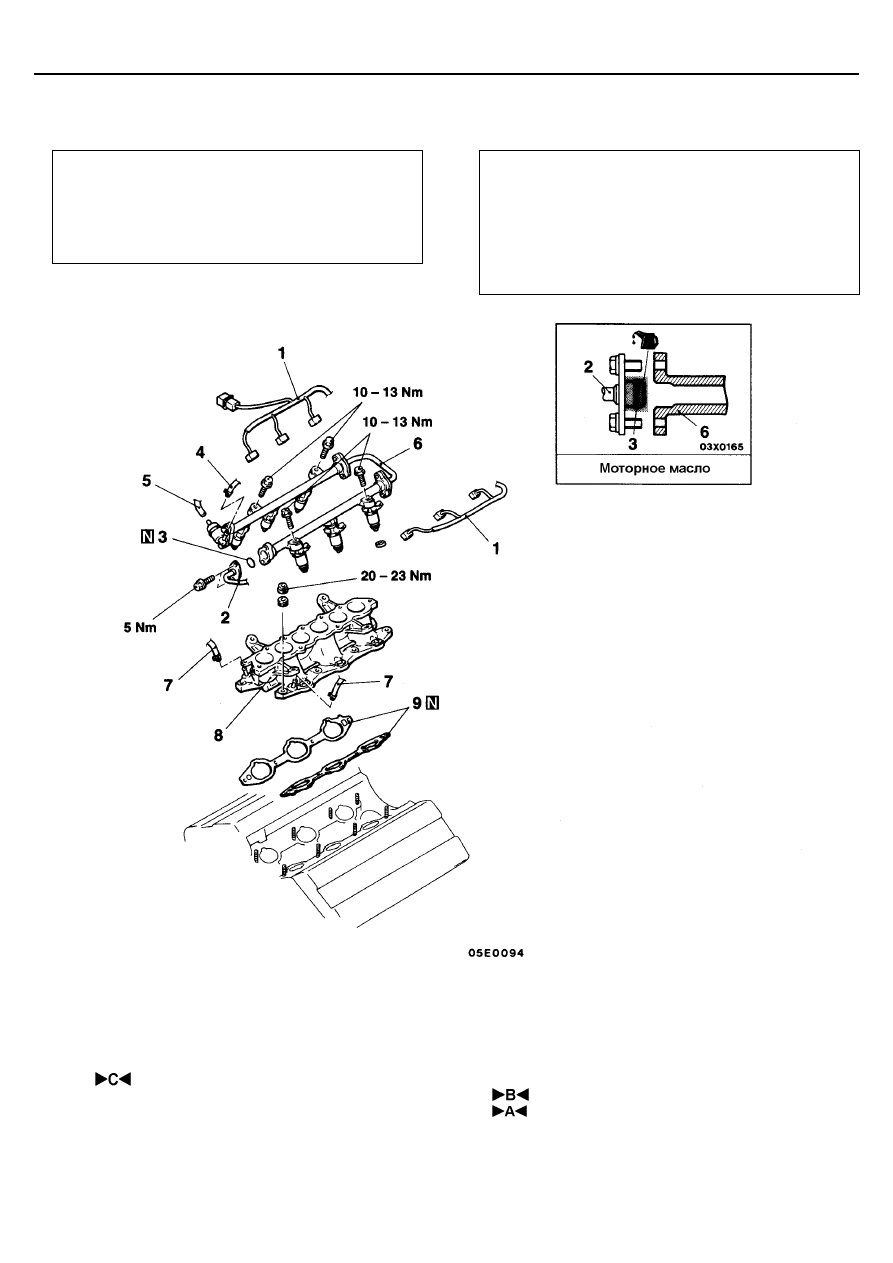

Последовательность снятия
1. Соединение проводки форсунок
2. Соединение топливного шланга

высокого давления

3. Кольцевая прокладка
4. Соединение шланга возврата

топлива

5. Соединение вакуумного шланга

6. Топливный коллектор
7. Соединение шланга системы охлаждения
8. Впускной коллектор
9. Прокладка впускного коллектора

СИСТЕМЫ ВПУСКА И ВЫПУСКА -

Впускной коллектор

15-5

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

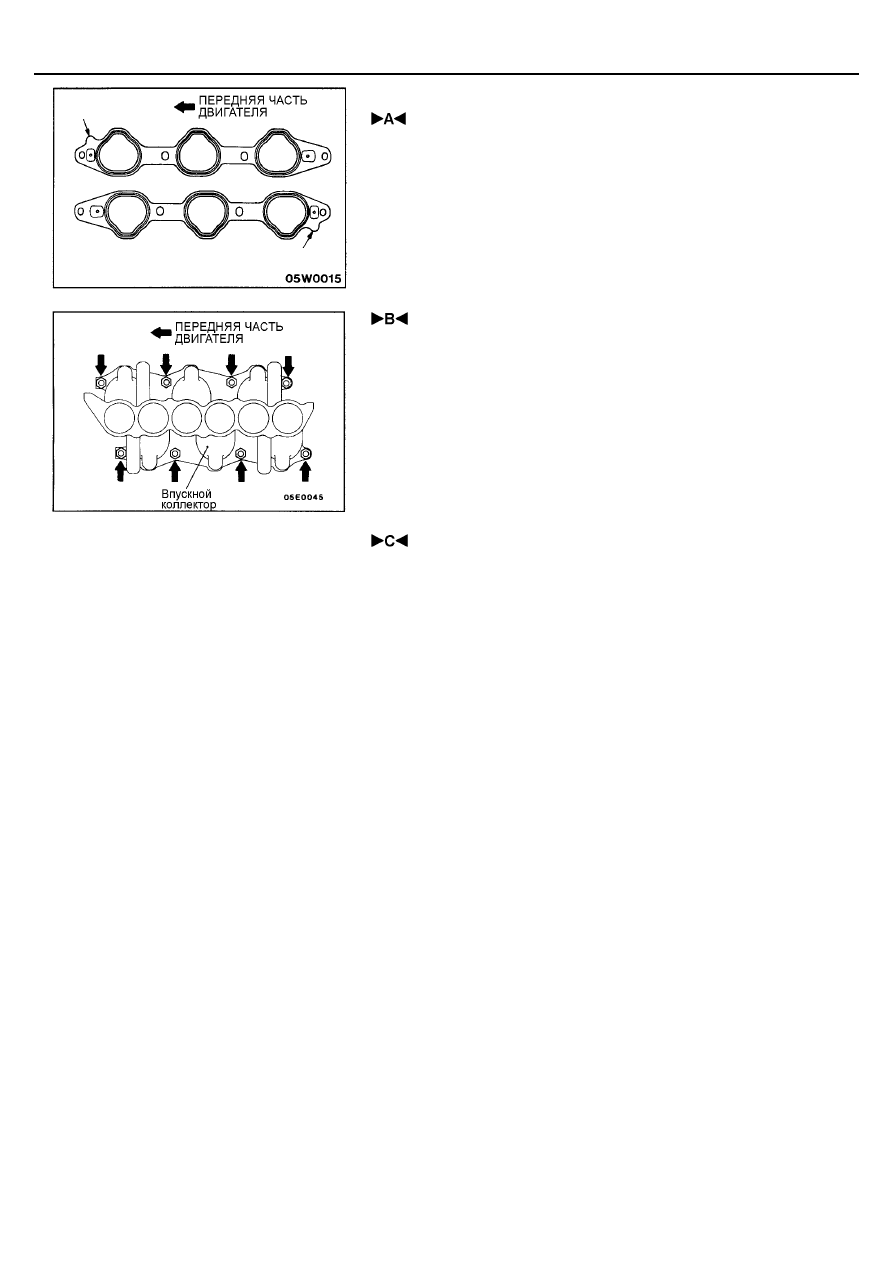

 УСТАНОВКА ПРОКЛАДКИ ВПУСКНОГО КОЛЛЕТОРА

Установите прокладки, расположив их выступы, как показано на рисунке.

 УСТАНОВКА ВПУСКНОГО КОЛЛЕКТОРА

Затяните гайки крепления впускного коллектора в указанном порядке.
(1) Затяните гайки на правой головке блока моментом 7 Н м.
(2) Затяните гайки на левой головке блока моментом от 20 до 23 Н м.
(3) Затяните гайки на правой головке блока моментом от 20 до 23 Н м.
(4) Повторите операции по пунктам (2) и (3) снова в таком же порядке.

 УСТАНОВКА ТОПЛИВНОГО ШЛАНГА ВЫСОКОГО

ДАВЛЕНИЯ

1.

Смажьте небольшим количеством свежего моторного масла
кольцевую прокладку.
Внимание
Будьте осторожны, не допускайте попадания моторного масла в
топливный коллектор.

2.

Поворачивая топливный шланг вправо и влево, установите топливный
коллектор, аккуратно, чтобы не повредить кольцевую прокладку.

3.

Если топливный шланг плавно не проворачивается, то возможно
кольцевая прокладка замята, снимите топливный шланг высокого
давления и снова установите его на топливный коллектор.

4.

Затяните топливный шланг высокого давления указанным моментом
затяжки.
Момент затяжки: 5 Н м

ПРОВЕРКА

Необходимо выполнить следующие проверки; в случае обнаружения
дефекта замените соответствующую деталь.
(1) Проверьте отсутствие повреждений и трещин на всех деталях.
(2) Проверьте отсутствие засорения выходного вакуумного штуцера, или

отсутствие забивания каналов системы охлаждения или каналов
картерных газов.

выступ

выступ
