CИСТЕМА ОХЛАЖДЕНИЯ –

Радиатор

14-14

РАДИАТОР

СНЯТИЕ И УСТАНОВКА

Заключительные операции



Установка нижнего защитного кожуха (модели
с АКПП)



Установка вентилятора системы охлаждения
<4G64, 4D56> (см. стр. 14-6)



Установка промежуточного охладителя
наддувочного воздуха <4D56>
(Смотрите ГЛАВУ 15 – "Промежуточный
охладитель наддувочного воздуха".)



Заливка охлаждающей жидкости



Заливка масла (ATF) для АКПП (см. ГЛАВУ 23
– "Технические операции на автомобиле".)

Предварительные операции



Слив охлаждающей жидкости



Снятие промежуточного охладителя наддувочного
воздуха <4D56> (Смотрите ГЛАВУ 15 –
"Промежуточный охладитель наддувочного воздуха".)



Снятие вентилятора системы
охлаждения <4G64, 4D56> (Смотрите стр. 14-6)



Снятие нижнего защитного кожуха (модели с АКПП)

CИСТЕМА ОХЛАЖДЕНИЯ –

Радиатор

14-15

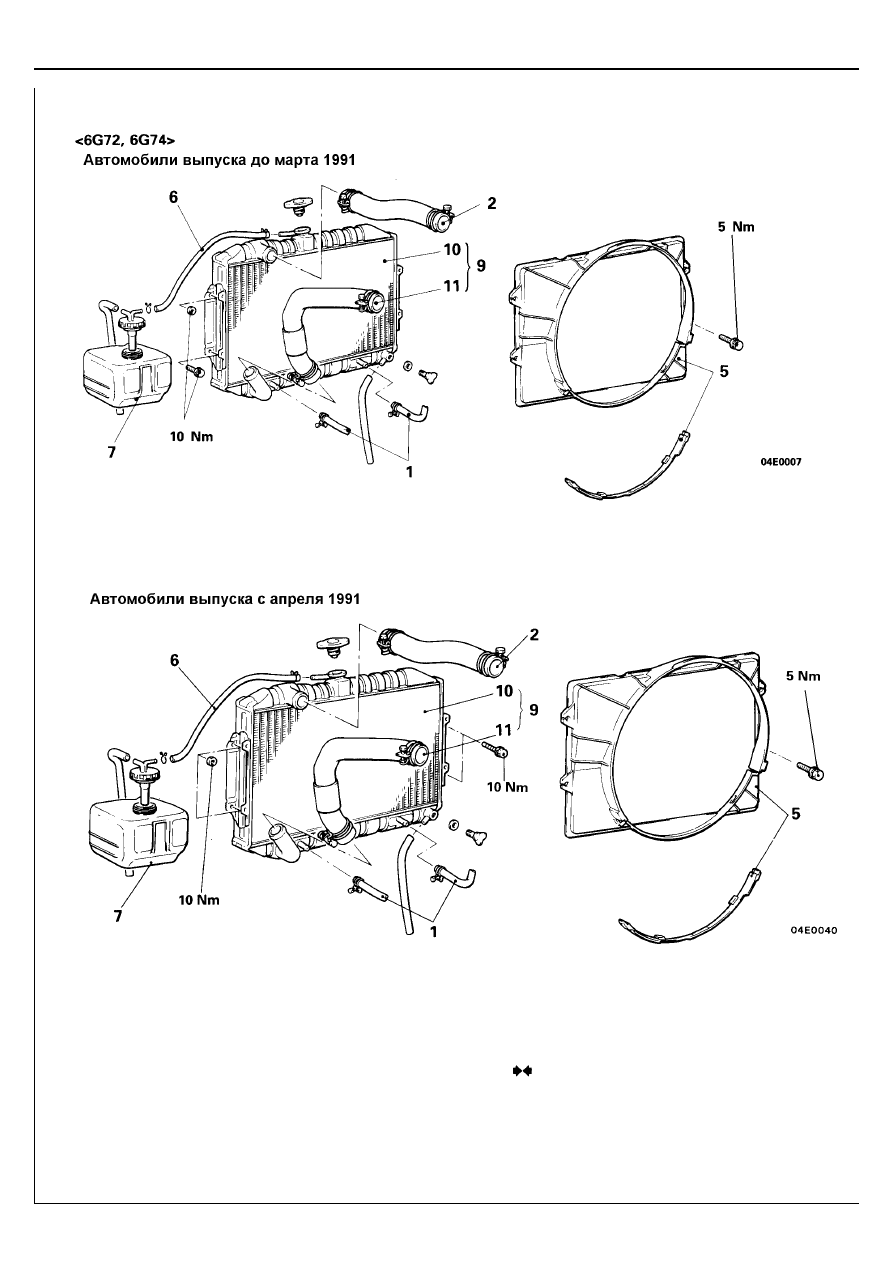

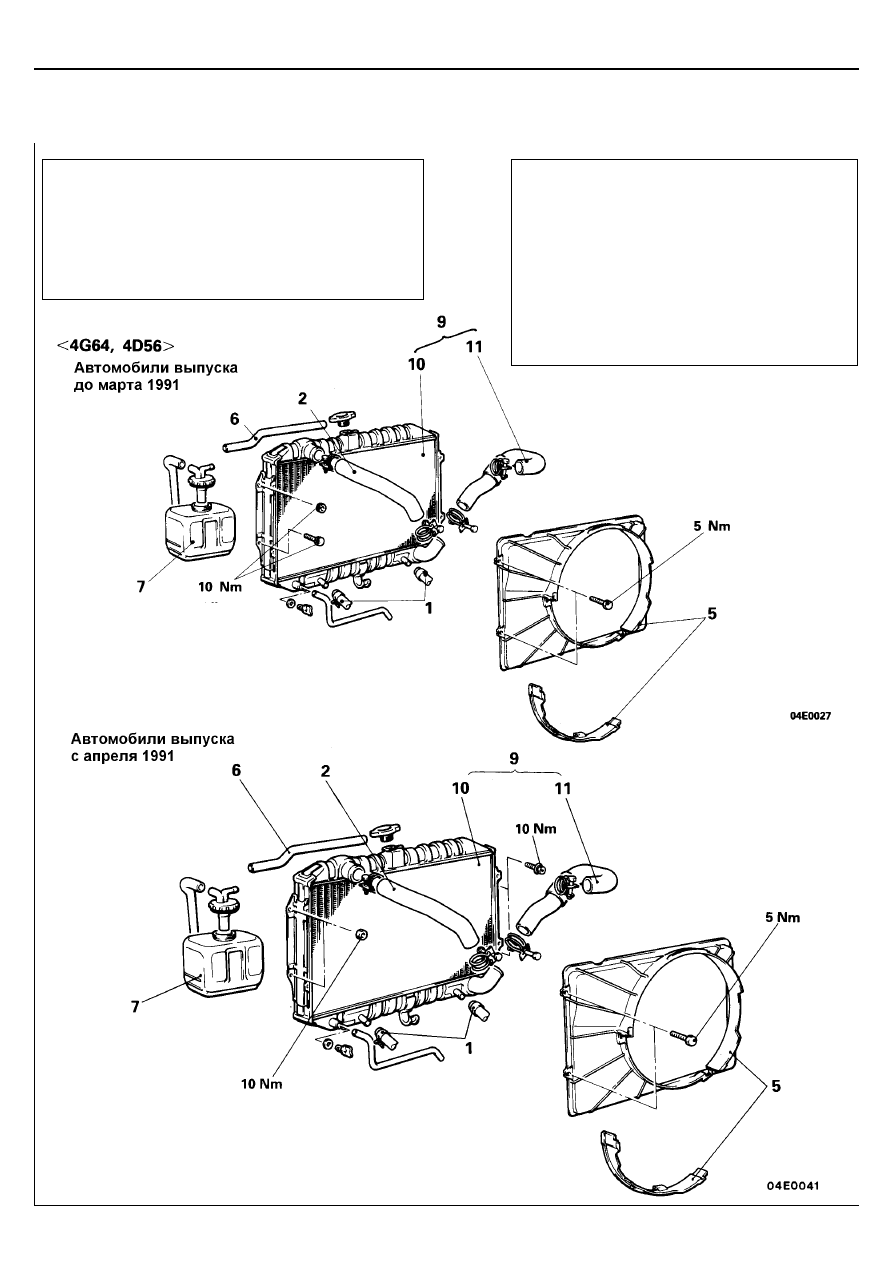

Последовательность снятия
1.

Соединение шланга маслоохладителя АТF
<Модели с АКПП>

2.

Верхний шланг радиатора

5.

Кожух (диффузор) вентилятора системы
охлаждения

6.

Шланг расширительного бачка

7.

Расширительный бачок

9.

Радиатор и нижний шланг радиатора

10. Радиатор
11. Нижний шланг радиатора

CИСТЕМА ОХЛАЖДЕНИЯ –

Радиатор

14-15-1

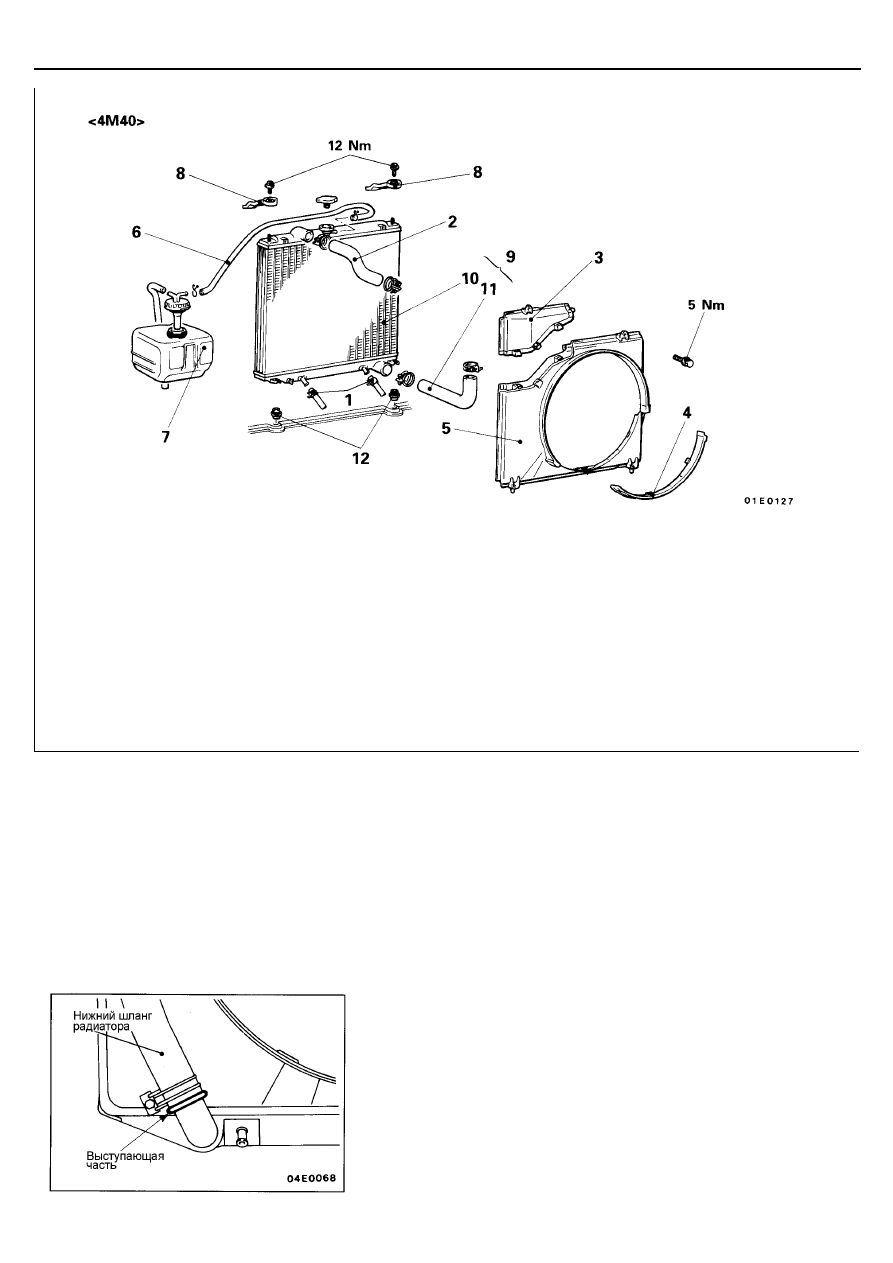

Последовательность снятия
1.

Соединение шланга маслоохладителя ATF
<Модели с АКПП>

2.

Верхний шланг радиатора

3.

Угловая часть диффузора вентилятора
системы охлаждения

4.

Крышка

5.

Кожух (диффузор) вентилятора системы
охлаждения

6.

Шланг расширительного бачка

7.

Расширительный бачок

8.

Верхняя опора радиатора

9.

Радиатор и нижний шланг радиатора

10. Радиатор
11. Нижний шланг радиатора
12. Нижняя опора радиатора

ПРОВЕРКА



Проверьте отсутствие посторонних предметов между пластинами
радиатора.



Проверьте пластины радиатора на отсутствие изгиба или
повреждения.



Проверьте радиатор на отсутствие повреждений и отложений накипи,
ржавчины или следов коррозии.



Проверьте шланги радиатора на отсутствие трещин, повреждений или
износа.



Проверьте расширительный бачок на отсутствие повреждений.



Проверьте пружину крышки радиатора на износ.



Проверьте прокладку крышки радиатора на отсутствие повреждений
или трещин.

11. ПОДСОЕДИНЕНИЕ НИЖНЕГО ШЛАНГА РАДИАТОРА

Наденьте шланг на штуцер патрубка до упора в выступающую часть,
затем затяните хомут.

14-15-2

ПРИМЕЧАНИЕ
