ТОПЛИВНАЯ СИСТЕМА <4G64> –

Проверка компонентов системы
впрыска топлива (MPI) на автомобиле

13-113

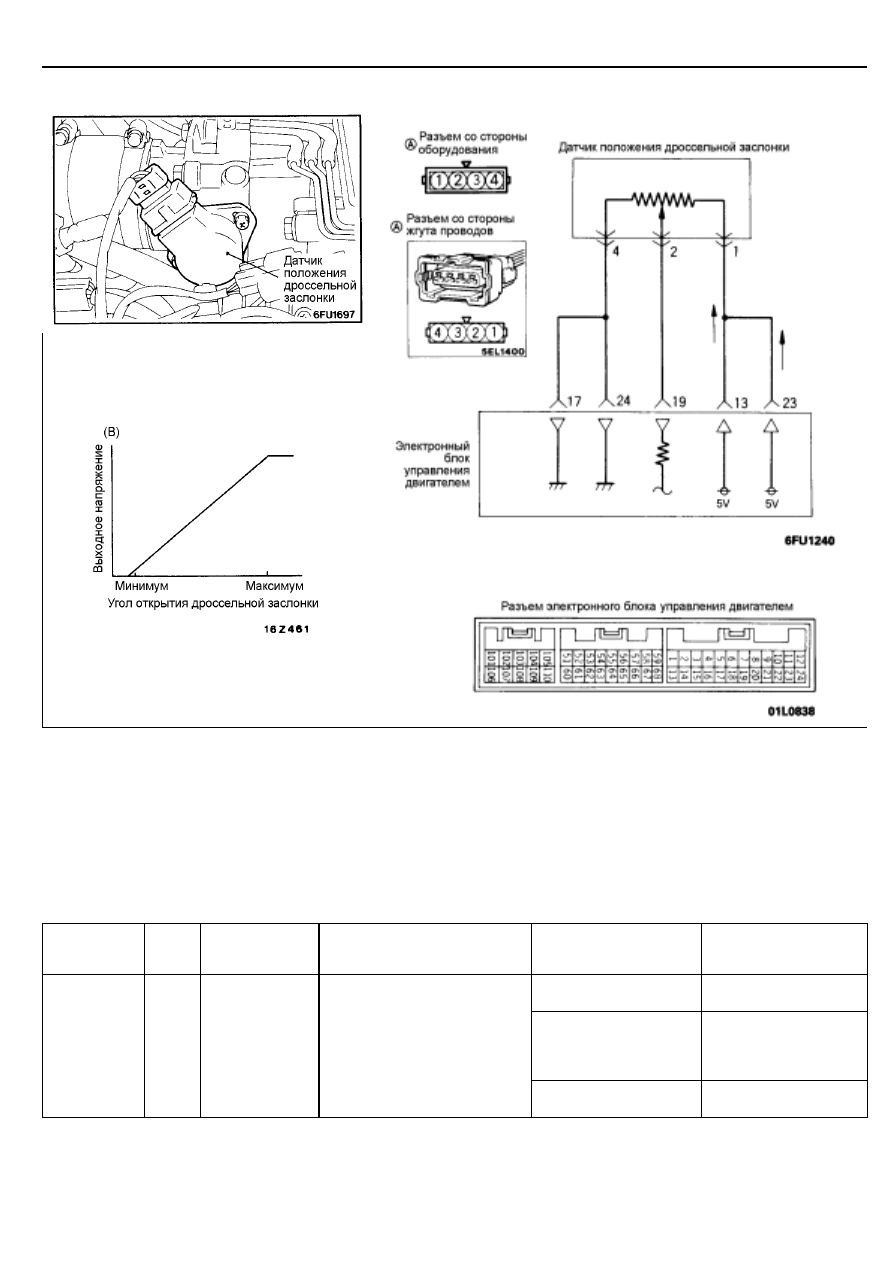

ПРОВЕРКА ЭЛЕКТРОПРОВОДКИ

ПРОВЕРКА ДАТЧИКА

(1)  Отсоедините разъем датчика положения дроссельной заслонки.
(2) Измерьте сопротивление между выводом   ("масса" датчика) и

выводом   (питание датчика) разъема со стороны датчика.
Номинальное значение:   3,5 - 6,5 кОм

(3) Подсоедините омметр аналогового типа между выводами   ("масса"

датчика)   (сигнал датчика) разъема со стороны датчика.

(4) Медленно открывая дроссельную заслонку из полностью закрытого

(холостой ход) в полностью открытое положение, проверьте, что
сопротивление плавно изменяется пропорционально углу открытия
дроссельной заслонки.

(5) Если сопротивление отличается от номинального значения, либо

изменяется не плавно, то замените датчик положения дроссельной
заслонки.
Момент затяжки при установке датчика:   2,0 Нм

•

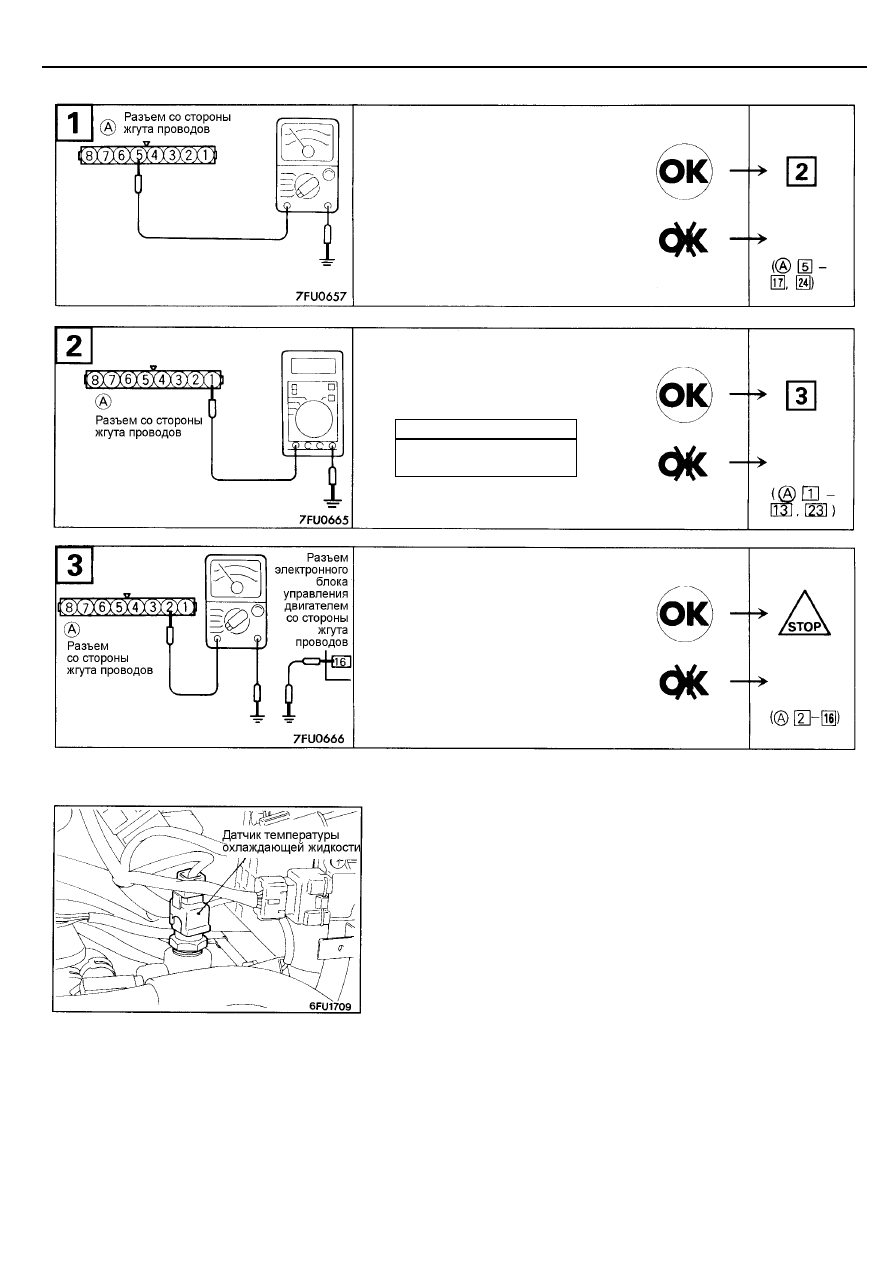

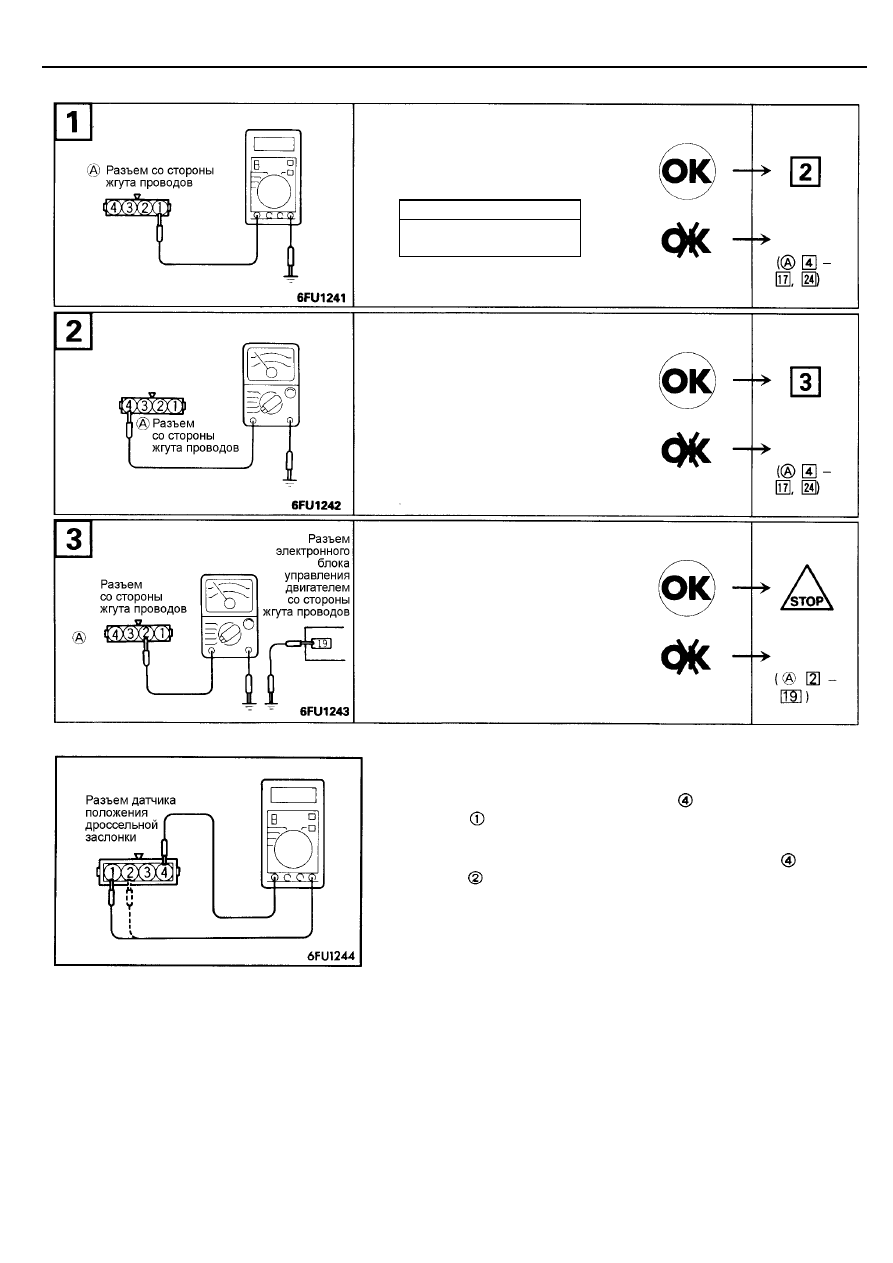

Разъем датчика положения

дроссельной заслонки: Отсоединен

•

Разъем электронного блока

управления двигателем: Отсоединен

Проверьте цепь соединения с "массой"
на отсутствие обрыва.

•

Разъем: Отсоединен

Измерьте напряжение питания датчика
положения дроссельной заслонки.

•

Разъем: Отсоединен

•

Ключ зажигания: положение "ON"

Напряжение (В)

4,8 - 5,2

Отремон-
тируйте
проводку.

Отремон-
тируйте
проводку.

Отремон-
тируйте
проводку.

ТОПЛИВНАЯ СИСТЕМА <4G64> –

Проверка компонентов системы
впрыска топлива (MPI) на автомобиле

13-114

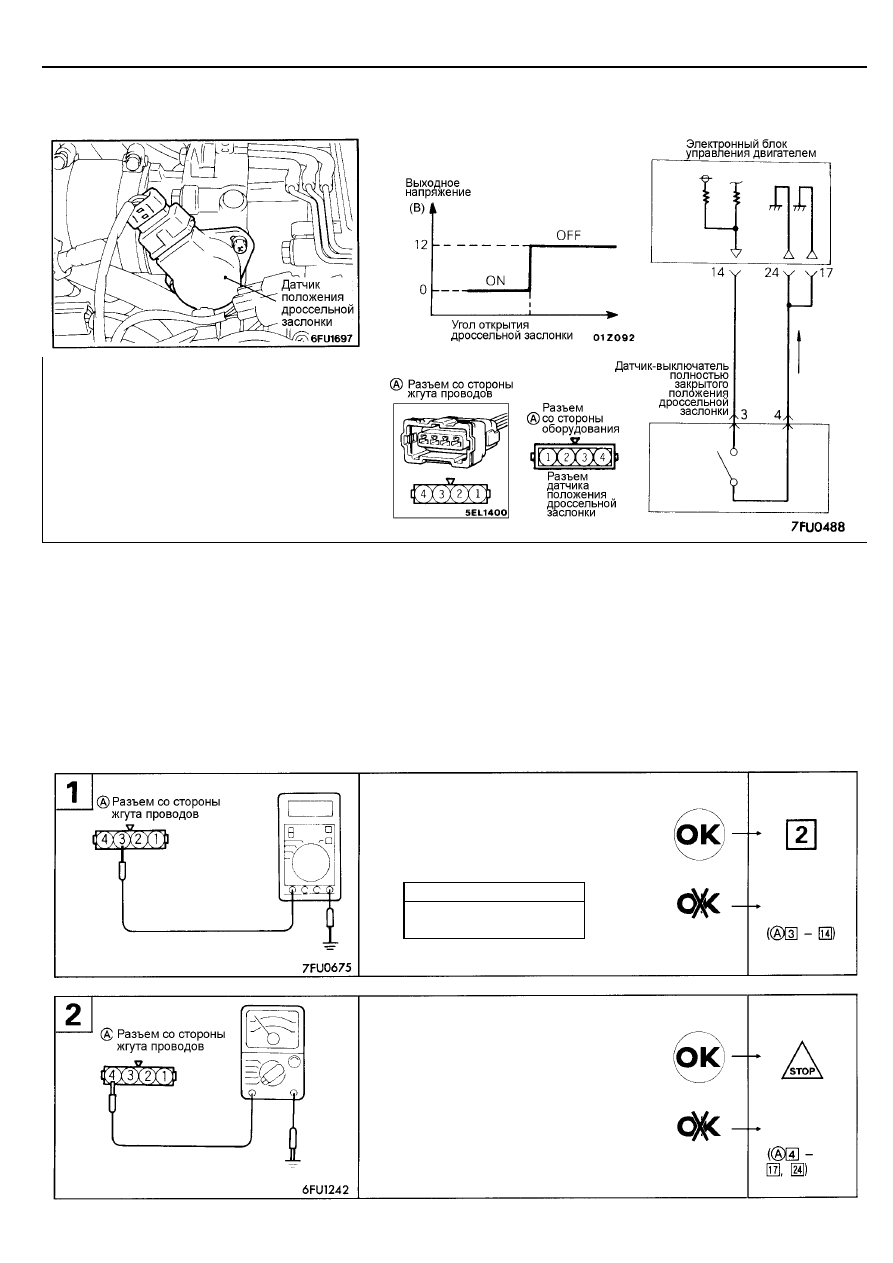

ДАТЧИК-ВЫКЛЮЧАТЕЛЬ ПОЛНОСТЬЮ ЗАКРЫТОГО ПОЛОЖЕНИЯ
ДРОССЕЛЬНОЙ ЗАСЛОНКИ

ПРИНЦИП РАБОТЫ И НАЗНАЧЕНИЕ

УКАЗАНИЯ К ПОИСКУ НЕИСПРАВНОСТЕЙ

ПРОВЕРКА
С помощью многофункционального тестера (MUT)

Смотрите ТОПЛИВНАЯ СИСТЕМА <Двигатель 6G72> - Датчик-
выключатель полностью закрытого положения дроссельной
заслонки на странице 13-43.

ПРОВЕРКА ЭЛЕКТРОПРОВОДКИ

•

Разъем: Отсоединен

Измерьте напряжение питания датчика-
выключателя полностью закрытого
положения дроссельной заслонки.

•

Разъем: Отсоединен

•

Ключ зажигания: положение "ON"

Напряжение (В)

4 и выше

Отремон-
тируйте
проводку.

Отремон-
тируйте
проводку.
