ТОПЛИВНАЯ СИСТЕМА <6G72-24 клапанный, 6G74> –

Общая информация

13-79-2

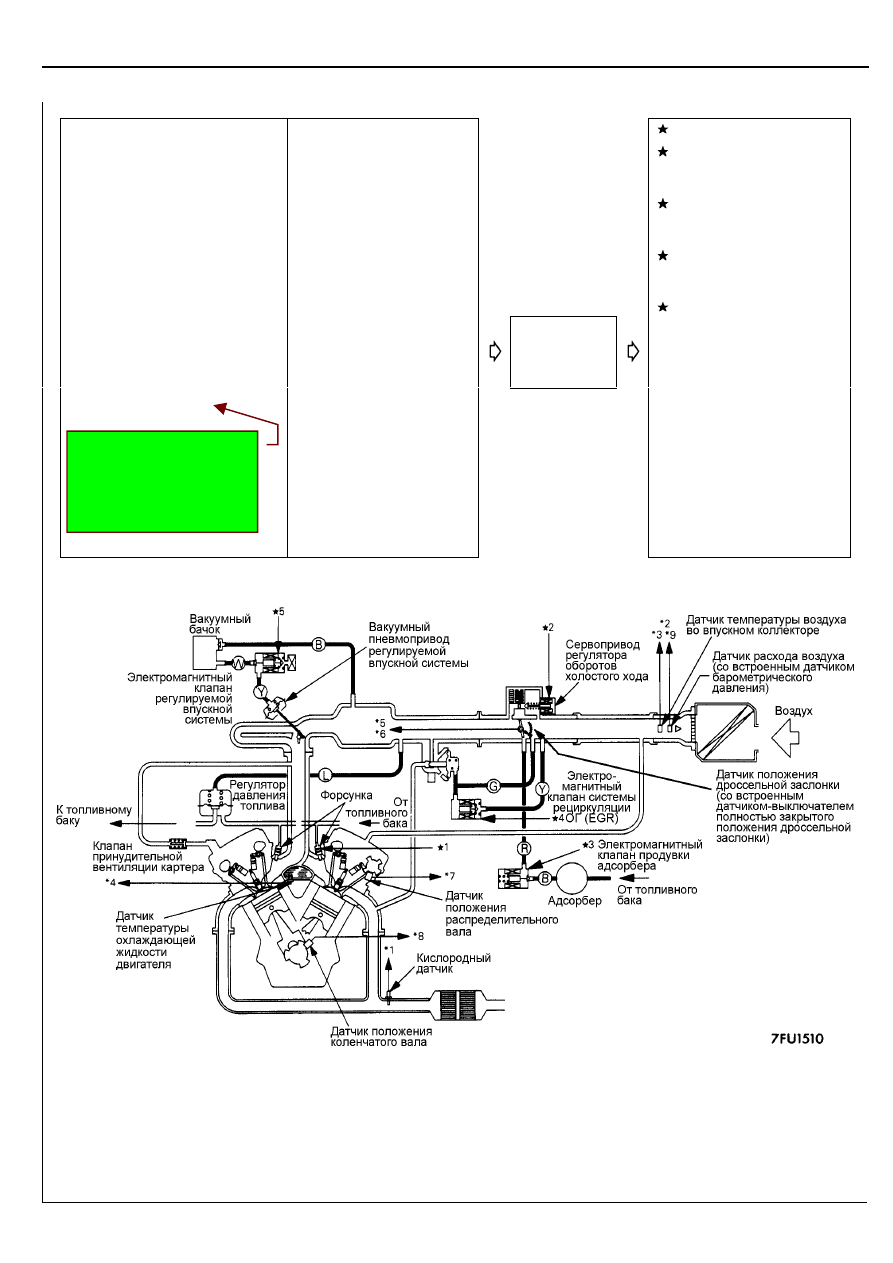

<DOHC>

1

Топливная форсунка

2

Сервопривод
регулятора оборотов
холостого хода

3

Электромагнитный
клапан продувки
адсорбера

4

Электромагнитный
клапан системы
рециркуляции ОГ (EGR)

5

Электромагнитный
клапан регулируемой
впускной системы

Электронный

блок

управления
двигателем

*1 Кислородный датчик
*2 Датчик расхода воздуха
*3 Датчик температуры воздуха

во впускном коллекторе

*4 Датчик температуры

охлаждающей жидкости
двигателя

*5 Датчик положения

дроссельной заслонки

*6 Датчик-выключатель

полностью закрытого
положения дроссельной
заслонки

*7 Датчик расположения

распределительного вала

*8 Датчик положения

коленчатого вала

*9 Датчик барометрического

давления

•



Замок зажигания

(вывод ST)

•



Замок зажигания

(вывод IG1)

•



Линия питания

•



Датчик скорости

автомобиля

•



Выключатель

кондиционера

•



Датчик-выключатель

давления жидкости
в гидросистеме
усилителя рулевого
управления

•



Выключатель

блокировки стартера
(переключатель
селектора АКПП)

•



Датчик детонации

•



Управление топливным

насосом (управляющее
реле)

•



Силовое реле

кондиционера (реле
электромагнитной муфты
компрессора)

•



Управление углом

опережения зажигания

•



Цепь самодиагностики

•



Контрольная лампа

индикации
неисправности двигателя

Цвета вакуумных шлангов
B: Черный
G: Зеленый
L: Светло-синий
R: Красный
W: Белый
Y: Желтый

Прим.перев.: ОПЕЧАТКА
*10 EGR temperature sensor
отсутствует на всех схемах и
в тексте.

ТОПЛИВНАЯ СИСТЕМА <6G72-24 кл., 6G74> –

Технические характеристики

13-79-3

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Показатели

Технические характеристики

Топливная система

Емкость топливного бака,

л

Стандартная колесная база

75

Длинная колесная база

92

Топливный насос

Тип

Электрический, в топливном баке

Привод

От электродвигателя

Корпус дроссельной заслонки

Диаметр дроссельной заслонки,

мм

60

Датчик положения дроссельной заслонки

Потенциометр

Сервопривод регулятора оборотов холостого хода

Шаговый электродвигатель

Система регулирования добавочного воздуха
с шаговым электродвигателем и клапаном
повышения оборотов холостого хода (FIAV)

Датчик-выключатель полностью закрытого положения
дроссельной заслонки

Тип со скользящим контактом

Блок управления двигателем

Идентификационный номер модели

<SOHC>

Е2Т37483

<DOHC>

Е2Т39974 (Автомобили выпуска до 1994 года)
Е2Т39977 (Автомобили выпуска с 1995 года)

Датчики

Датчик расхода воздуха

На эффекте вихря Кармана

Датчик барометрического давления

Полупроводниковый

Датчик температуры воздуха во впускном коллекторе

Термистор

Датчик температуры охлаждающей жидкости

Термистор

Кислородный датчик

Циркониевый

Датчик скорости автомобиля

Герконовый

Выключатель блокировки стартера

Контактный переключатель

Датчик детонации <DOHC>

Пьезоэлектрический

Датчик положения распределительного вала

Датчик Холла

Датчик положения коленчатого вала

Датчик Холла

Датчик-выключатель давления рабочей жидкости
в гидросистеме усилителя рулевого управления

Контактный переключатель

Приводы

Тип управляющего реле

Контактный переключатель

Тип форсунок и их количество

Электромагнитный тип, 6

Электромагнитный клапан продувки адсорбера

Электромагнитный клапан с режимами работы Вкл./Выкл

Электромагнитный клапан системы рециркуляции ОГ

Электромагнитный клапан с широтно-импульсным
режимом управления

Регулятор давления топлива

Номинальное давление,

кПа

329

ТОПЛИВНАЯ СИСТЕМА <6G72-24 кл., 6G74>–

Технические характеристики

/ Специальные инструменты

13-79-4

ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕГУЛИРОВОК И КОНТРОЛЯ

Параметры

Технические данные

Номинальное значение

Свободный ход троса педали акселератора,

мм

1 - 2

Базовый угол опережения зажигания

5

о

 до ВМТ

±

3

о

 при



базовой частоте вращения холостого хода

Базовая частота вращения холостого
хода (при проверке),

об/мин

700

±

 100

Частота вращения холостого хода
при включенном кондиционере,

об/мин

900 (на нейтральной передаче)
650 (рычаг селектора АКПП в положении "D")

Базовая частота вращения холостого
хода (при регулировке),

об/мин

700

±

 50

Напряжение сигнала датчика положения
дроссельной заслонки,

мВ

400 - 1000

Сопротивление датчика положения дроссельной
заслонки,

кОм

3,5-6,5

Сопротивление обмотки сервопривода регулятора оборотов
холостого хода (шагового электродвигателя) при 20

о

С,

Ом

28 - 33

Сопротивление датчика температуры воздуха
во впускном коллекторе при 20

о

С,

кОм

2,7

Сопротивление датчика температуры
охлаждающей жидкости,

кОм

при 20

о

С

2,4

при 80

о

С

0,3

Давление топлива (при базовой частоте вращения
холостого хода),

кПа

Вакуумный шланг отсоединен от регулятора
давления топлива

324 - 343

Вакуумный шланг подсоединен к регулятору
давления топлива

Приблизительно 265

Сопротивление обмотки клапана форсунки,

Ом

13 - 16

ГЕРМЕТИК

Место применения

Рекомендуемый герметик

Примечание

Резьбовая часть датчика температуры
охлаждающей жидкости

3V Nut Locking Part No. 4171 или
равнозначный

Drying sealant
(застывающий в твердое
состояние герметик)

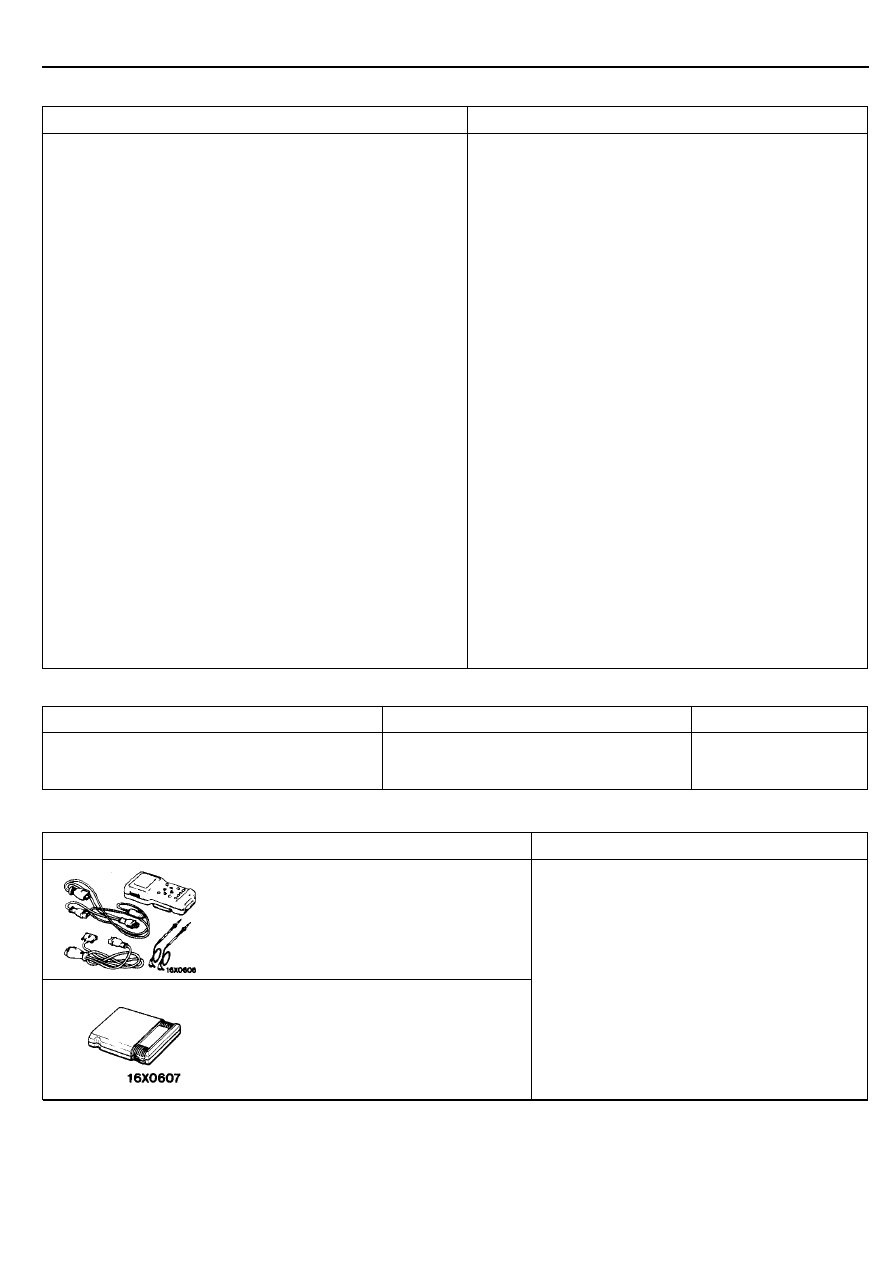

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

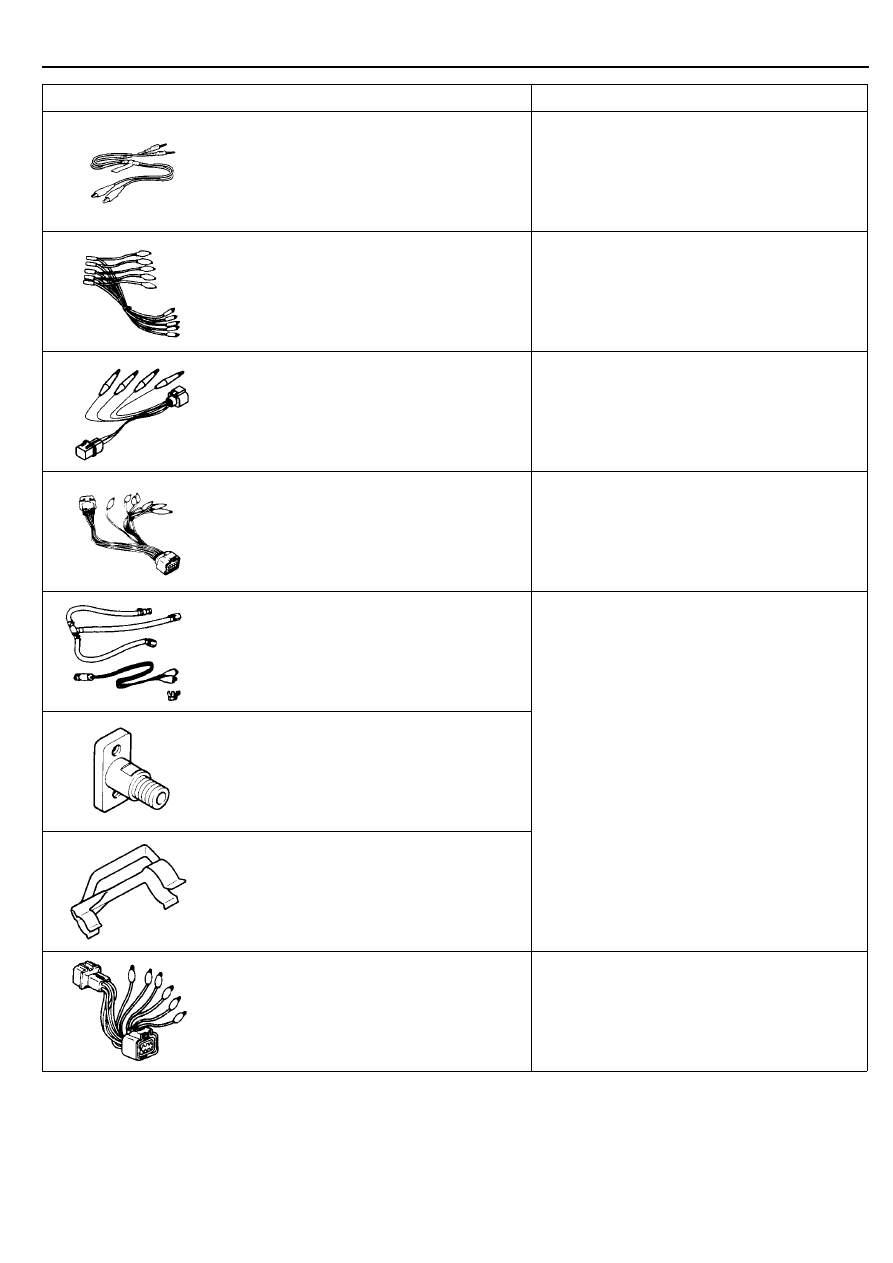

Инструмент

Номер

Наименование

Назначение

МВ991502

Диагностический
прибор MUT-II
в комплекте

Модуль ROM

•



Считывание кодов неисправностей

•



Проверка системы распределенного впрыска
топлива (MPI)

ТОПЛИВНАЯ СИСТЕМА <6G72-24 кл., 6G74> –

Специальные инструменты

13-79-5

Инструмент

Номер

Наименование

Назначение

МВ991529

Жгут тестовых
проводов

•



Считывание кодов неисправностей

•



Регулировка базовой частоты вращения
холостого хода

МВ991348

Универсальный
комплект тестовых
проводов

•



Регулировка датчика положения дроссельной

заслонки

•



Проверка с помощью мотор-тестера
(осциллографа)

MD998464

Жгут тестовых
проводов (4-контактный
квадратный разъем)

•



Проверка кислородного датчика

MD998474

Жгут тестовых
проводов (8-контактный
квадратный разъем)

•



Проверка с помощью мотор-тестера

(осциллографа)

MD998706

Комплект для проверки
форсунок

•



Проверка работы форсунок

MD998740

Переходник для
проверки форсунки

MD998746

Зажим

MD998463

Жгут тестовых
проводов (6-контактный
квадратный разъем)

•



Проверка сервопривода регулятора оборотов

холостого хода

•



Проверка с помощью осциллографа
