Mitsubishi Pajero (1991-1998 год). Руководство - часть 71





СИСТЕМА СМАЗКИ –

Маслоохладитель <4D56>

12-8

ПРОВЕРКА

Проверьте отсутствие посторонних частиц между пластинами
маслоохладителя.

Проверьте пластины маслоохладителя на отсутствие изгиба или
повреждения.

Проверьте трубки маслоохладителя на отсутствие трещин,
повреждения, засорения или износа.

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

10. УСТАНОВКА МАСЛОПОДВОДЯЩЕГО ШЛАНГА

/9. УСТАНОВКА МАСЛООТВОДЯЩЕГО ШЛАНГА

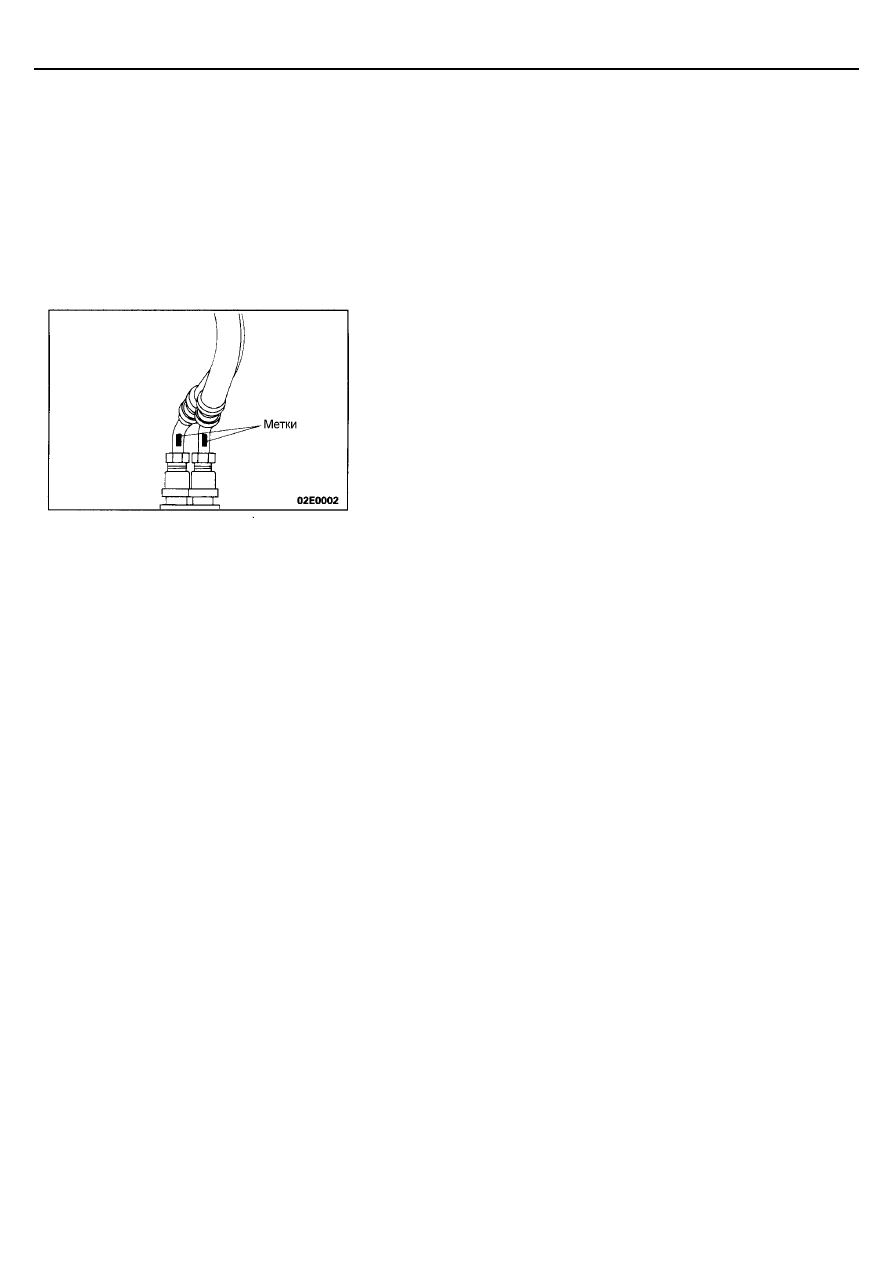

Установите маслоподводящий шланг и маслоподводящий шланг так,
чтобы метки на них были направлены вверх.

СИСТЕМА СМАЗКИ –

Маслоохладитель <6G72 - 24 клапанный>

12-9

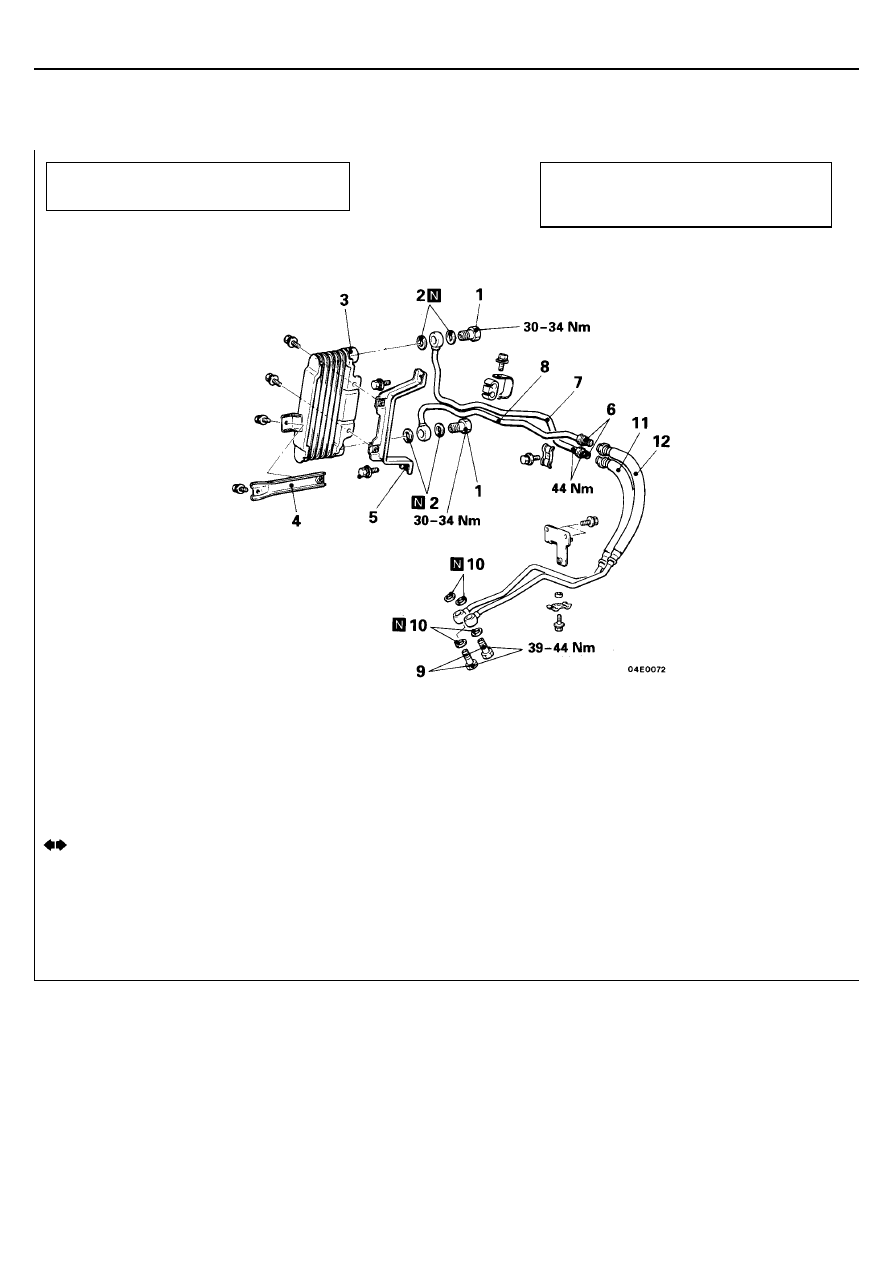

МАСЛООХЛАДИТЕЛЬ <6G72 - 24 КЛАПАННЫЙ>

СНЯТИЕ И УСТАНОВКА

Последовательность снятия
1.  Перепускные болты
2.  Прокладки
3.  Маслоохладитель
4.  Стойка
5.  Кронштейна
6.  Соединения шланга трубки маслоохладителя

7.  Маслоотводящая трубка
8.  Маслоподводящая трубка
9.  Перепускные болты
10.  Прокладки
11.  Маслоотводящий шланг
12.  Маслоподводящий шланг

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

1. СНЯТИЕ ПЕРЕПУСКНЫХ БОЛТОВ

Внимание
Удерживайте приваренную гайку трубки маслоохладителя при
ослаблении перепускного болта.

ПРОВЕРКА

Проверьте отсутствие постороннего материала между пластинами
маслоохладителя.

Проверьте пластины маслоохладителя на изгиб или повреждения.

Проверьте трубки маслоохладителя на отсутствие трещин,
повреждения, засорения или износ.

Предварительная операция



Снятие решетки радиатора

Заключительные операции



Установка решетки радиатора



Заливка и проверка моторного масла

12-10

ПРИМЕЧАНИЕ

13-1

ТОПЛИВНАЯ СИСТЕМА

СОДЕРЖАНИЕ

ТОПЛИВНАЯ СИСТЕМА
<Двигатель 6G72>  ............................  3

ОБЩАЯ ИНФОРМАЦИЯ ...........................  3

Схема системы распределенного впрыска топлива .....  3

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ........  4

Основные технические характеристики .........................  4
Основные данные для регулировок и контроля ............  5
Герметик ...........................................................................  5

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ ...........  5
ПОИСК НЕИСПРАВНОСТЕЙ ....................  7

Пояснения к процедурам поиска неисправностей .........  7
Меры предосторожности и пояснения,
связанные с проверкой жгута проводов .........................  8
Контрольная лампа индикации неисправности
двигателя ("CHECK ENGINE") .........................................  9
Самодиагностика ...........................................................  10
Считывание кодов неисправностей ..............................  11
Таблица поиска неисправностей
по их признакам .............................................................  12
Таблица признаков неисправностей
(для информации) ..........................................................  13

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ
НА АВТОМОБИЛЕ ...................................  14

Проверка и регулировка троса педали
акселератора ..................................................................  14
Замена топливного фильтра .........................................  14
Замена датчика уровня топлива ...................................  15
Замена двухходового клапана ......................................  15
Проверка работы топливного насоса ...........................  15
Стравливание остаточного давления
из топливопровода высокого давления ........................  16
Очистка корпуса дроссельной заслонки
(зоны дроссельной заслонки) ........................................  16
Регулировка датчика положения дроссельной
заслонки и датчика-выключателя полностью
закрытого положения дроссельной заслонки ..............  16

Регулировка положения винта заводской
регулировки <Fixed SAS> (винта-упора рычага
дроссельной заслонки) .................................................  18
Регулировка базовой частоты вращения
холостого хода ...............................................................  18

ПРОВЕРКА КОМПОНЕНТОВ СИСТЕМЫ
РАСПРЕДЕЛЕННОГО ВПРЫСКА
ТОПЛИВА (MPI) НА АВТОМОБИЛЕ ......  20

Расположение компонентов системы ..........................  20
Методика проверки компонентов системы ..................  22
Линия питания и замок зажигания – вывод IG .............  23
Цепь "массы" электронного блока управления
двигателем .....................................................................  26
Топливный насос ...........................................................  27
Датчик расхода воздуха ................................................  30
Датчик температуры воздуха во впускном
коллекторе .....................................................................  34
Датчик барометрического давления ............................  36
Датчик температуры охлаждающей жидкости ............  38
Датчик положения дроссельной заслонки ...................  40
Датчик-выключатель полностью закрытого
положения дроссельной заслонки ...............................  42
Датчик верхней мертвой точки .....................................  44
Датчик положения коленчатого вала ...........................  48
Замок зажигания – вывод ST
(модели с механической КПП).......................................  50
Замок зажигания – вывод ST и выключатель
блокировки стартера
(модели с автоматической КПП) ..................................  52
Датчик скорости автомобиля ........................................  54
Выключатель кондиционера и реле
электромагнитной муфты компрессора
кондиционера .................................................................  56
Кислородный датчик ......................................................  58
Форсунки ........................................................................  61
Сервопривод регулятора оборотов холостого
хода (шаговый электродвигатель) ...............................  66
Катушка зажигания и силовой транзистор ...................  71
Электромагнитный клапан продувки адсорбера .........  75
Давление топлива .........................................................  77

ПРЕДУПРЕЖДЕНИЕ ОТНОСИТЕЛЬНО ОБСЛУЖИВАНИЯ АВТОМОБИЛЕЙ, ОБОРУДОВАННЫХ ДОПОЛНИТЕЛЬНОЙ
СИСТЕМОЙ ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)
ВНИМАНИЕ!
(1) Неквалифицированное обслуживание или ремонт какого-либо компонента системы SRS (а также

связанного с системой SRS компонента) может привести к травме или гибели обслуживающего персонала
(в результате несанкционированного срабатывания надувной подушки безопасности), а также водителя и
переднего пассажира (в результате неработоспособности системы SRS после неквалифицированного
обслуживания или ремонта).

(2) Техническое обслуживание или ремонт любого компонента системы SRS (либо связанного с нею

компонента) должны выполняться только официальным дилером MITSUBISHI.

(3) Технический персонал дилера MITSUBISHI, прежде чем приступать к обслуживанию или ремонту любого

компонента системы SRS (либо связанного с ней компонента), обязан тщательно изучить данное
Руководство, в особенности ГЛАВУ 52В – "Дополнительная система пассивной безопасности (SRS)" и
ГЛАВУ 00 – "Техническое Обслуживание".

ПРИМЕЧАНИЕ
В систему SRS входят следующие компоненты: электронный блок управления SRS - ECU, контрольная лампа SRS,
модули надувной подушки безопасности, часовая пружина и соединительные провода. Другие, связанные с системой
SRS компоненты (которые необходимо снять/установить в связи с обслуживанием или ремонтом системы SRS)
обозначены в тексте звездочкой (*).
