Mitsubishi Pajero (1991-1998 год). Руководство - часть 66









ДВИГАТЕЛЬ <6G7> -

Ремень привода ГРМ



11-17



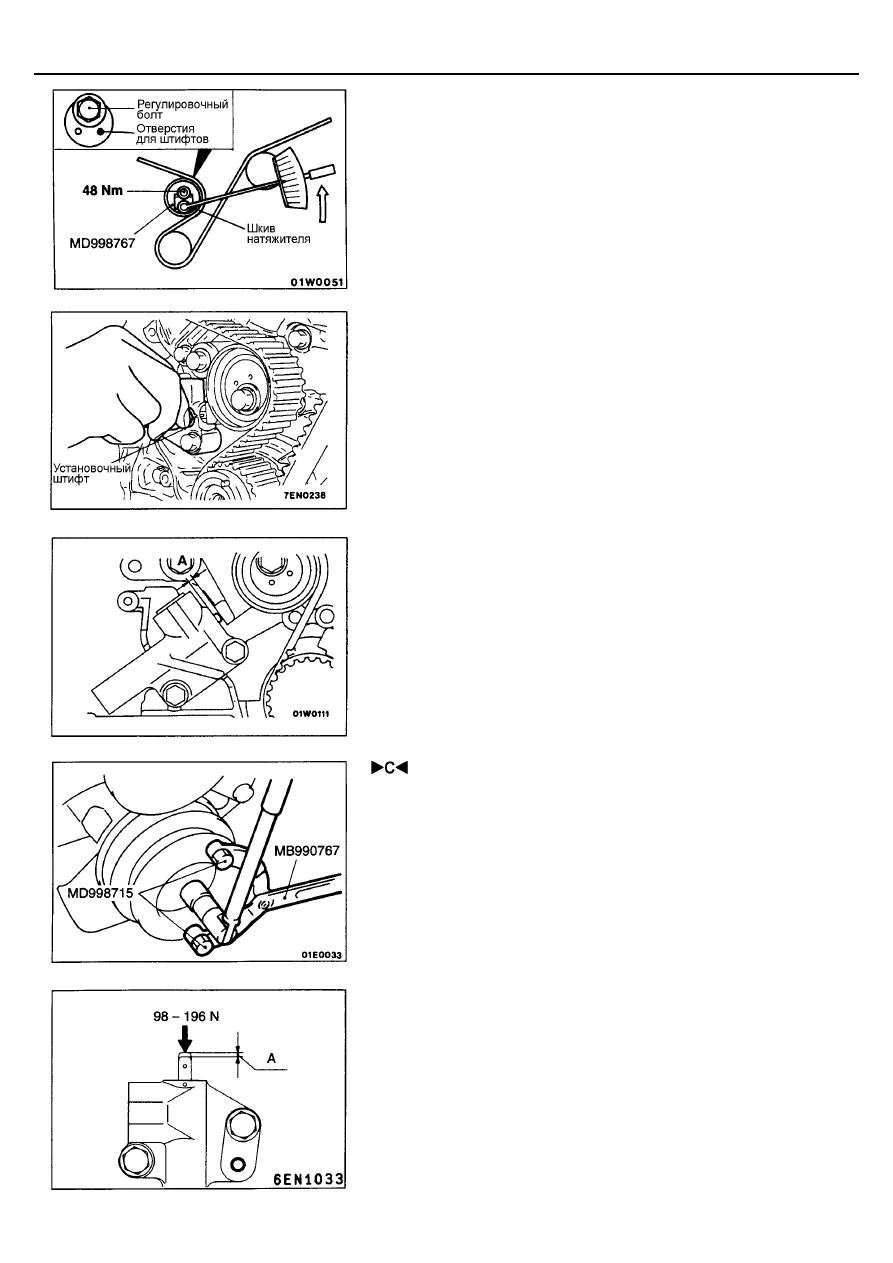

(6)  Ослабьте затяжку регулировочного болта шкива натяжителя.

Используйте специальный инструмент и динамометрический ключ для
обеспечения номинального момента натяжения ремня привода ГРМ
как показано на рисунке. Затем затяните регулировочный болт
заданным моментом затяжки.
Номинальный момент затяжки: 4,4 Нм


<Момент при натяжении ремня привода ГРМ>

Внимание
При затяжке регулировочного болта следите за тем, чтобы шкив
натяжителя был неподвижен (не поворачивался вместе с
болтом).




(7)  Снимите установочный штифт, который был вставлен в

автоматический натяжитель.

(8)  Проверните коленчатый вал по часовой стрелке на 2 оборота, чтобы

совместить установочные метки.



(9)  Подождите как минимум пять минут и затем проверьте, чтобы

величина выступания штока автоматического натяжителя
соответствовала номинальному значению.
Номинальное значение (А): 3,8 – 5,0 мм

(10)  Если величина выступания не соответствует номинальному значению,

повторите операции с пункта (5) по (9).

(11)  Снова проверьте совмещение всех установочных меток на каждой

звездочке.



 УСТАНОВКА ШКИВА КОЛЕНЧАТОГО ВАЛА





ПРОВЕРКА

АВТОМАТИЧЕСКИЙ НАТЯЖИТЕЛЬ

(1)  Приложите усилие от 98 Н до 196 Н к штоку автоматического

натяжителя, уперевшись им в металлическую поверхность (например,
в блок цилиндров), измерьте величину перемещения штока.
Номинальное значение (А): В пределах 1 мм

(2)  Если величина перемещения выходит за указанный предел, замените

автоматический натяжитель.













ДВИГАТЕЛЬ <6G7>-

Сальник распределительного вала



11-18

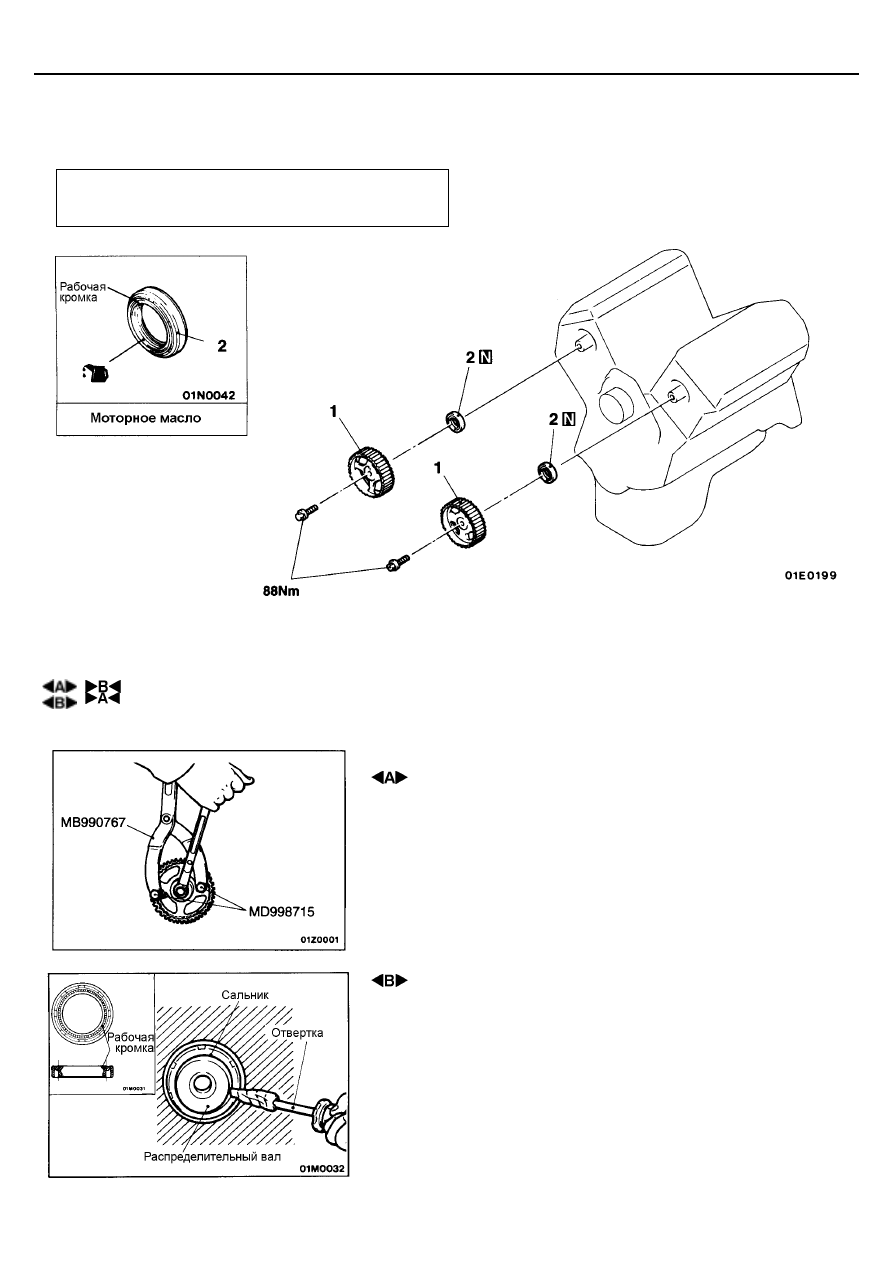

САЛЬНИК РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА <6G74-SOHC>

СНЯТИЕ И УСТАНОВКА



Предварительная и заключительная операция

•

Снятие и установка ремня привода ГРМ

(см. стр.11-13)















Последовательность снятия
1. Звездочка распределительного вала
2. Сальники распределительного вала











ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 СНЯТИЕ ЗВЕЗДОЧКИ РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА





 СНЯТИЕ САЛЬНИКА РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА

(1)  Разрежьте часть рабочей кромки сальника распределительного вала.
(2)  Обмотайте наконечник отвертки тканью, вставьте ее в разрез

сальника и извлеките сальник.

Внимание
Будьте осторожны, не повредите распределительный вал и головку
цилиндров.















ДВИГАТЕЛЬ <6G7>-

Сальник распределительного вала



11-19



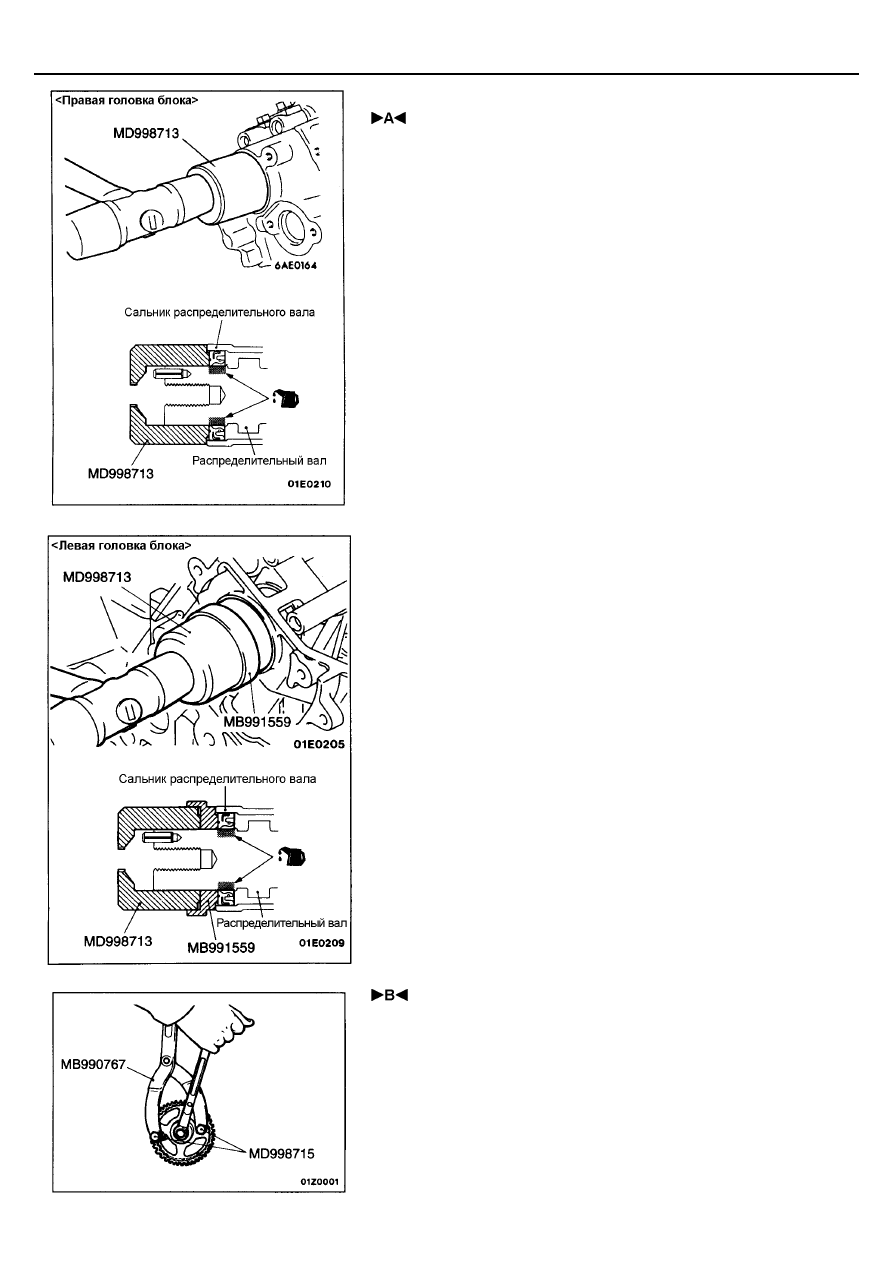

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА САЛЬНИКА РАСПРЕДЕЛИТЕЛЬНОГО

ВАЛА

Смажьте моторным маслом рабочую кромку сальника.
При запрессовке сальника используйте специальный инструмент.









 УСТАНОВКА ЗВЕЗДОЧКИ РАСПРЕДЕЛИТЕЛЬНОГО

ВАЛА















ДВИГАТЕЛЬ <6G7> -

Прокладка головки цилиндров



11-20

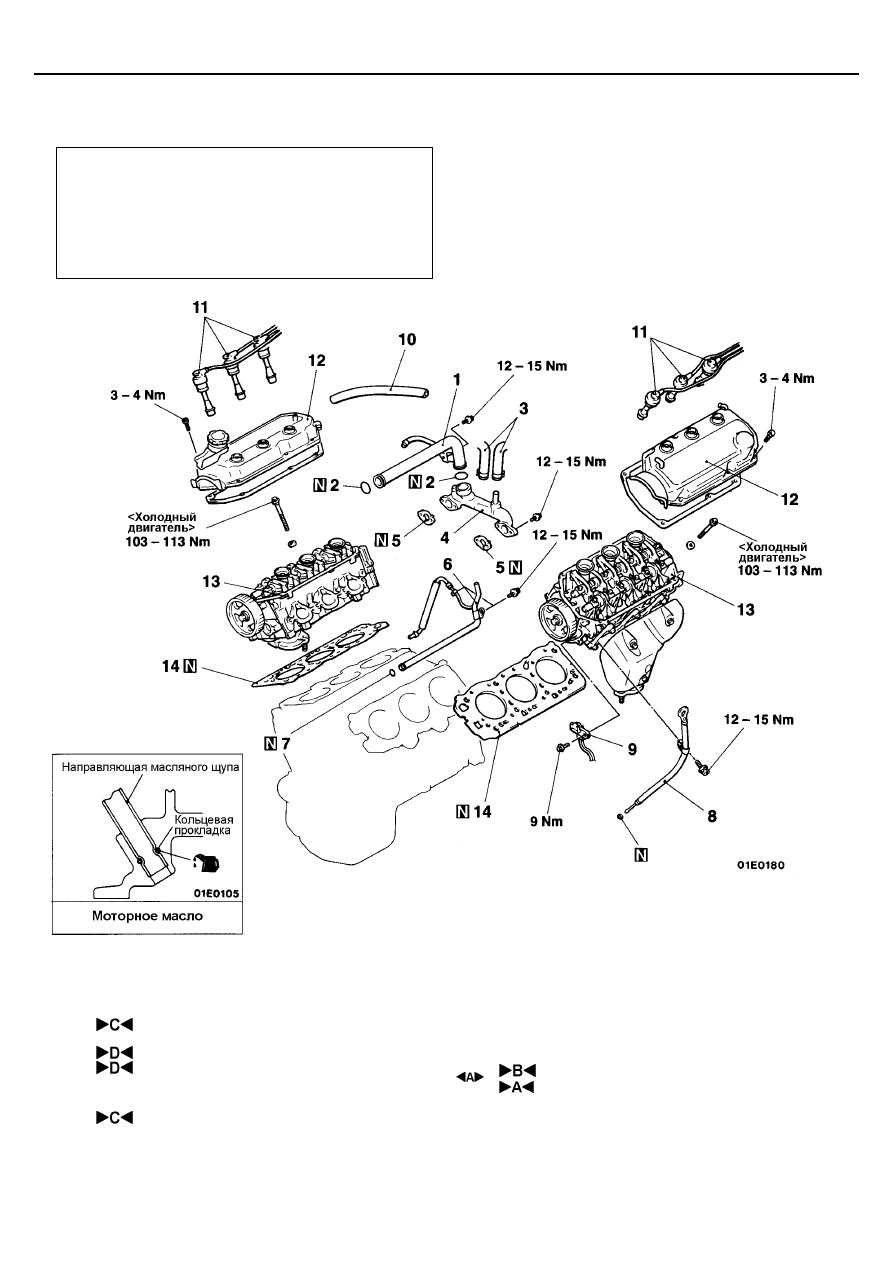

ПРОКЛАДКА ГОЛОВКИ ЦИЛИНДРОВ <6G74-SOHC>

СНЯТИЕ И УСТАНОВКА



Предварительные и заключительные операции

•

Слив и заливка охлаждающей жидкости двигателя

•

Снятие и установка ремня привода ГРМ
(См. стр.11-13.)

•

Снятие и установка впускного коллектора
(см. ГЛАВУ 15 – Впускной коллектор).

•

Снятие и установка приемной трубы системы
выпуска ОГ



























Последовательность снятия
1. Водоотводящая трубка системы

охлаждения в сборе

2. Кольцевая прокладка
3. Шланг отопителя
4. Патрубок системы охлаждения
5. Прокладка
6. Трубка и шланг системы охлаждения в

сборе

7. Кольцевая прокладка
8. Направляющая масляного щупа в сборе

<только при снятии левой головки
цилиндров>
























9. Датчик положения коленчатого вала<только

при снятии левой головки цилиндров>

10. Вентиляционный шланг
11. Провод свечи зажигания
12. Крышка головки цилиндров
13. Головка цилиндров в сборе
14. Прокладка головки цилиндров
