ДВИГАТЕЛЬ –

Специальный инструмент

11-5

Инструмент

Номер

Название

Назначение

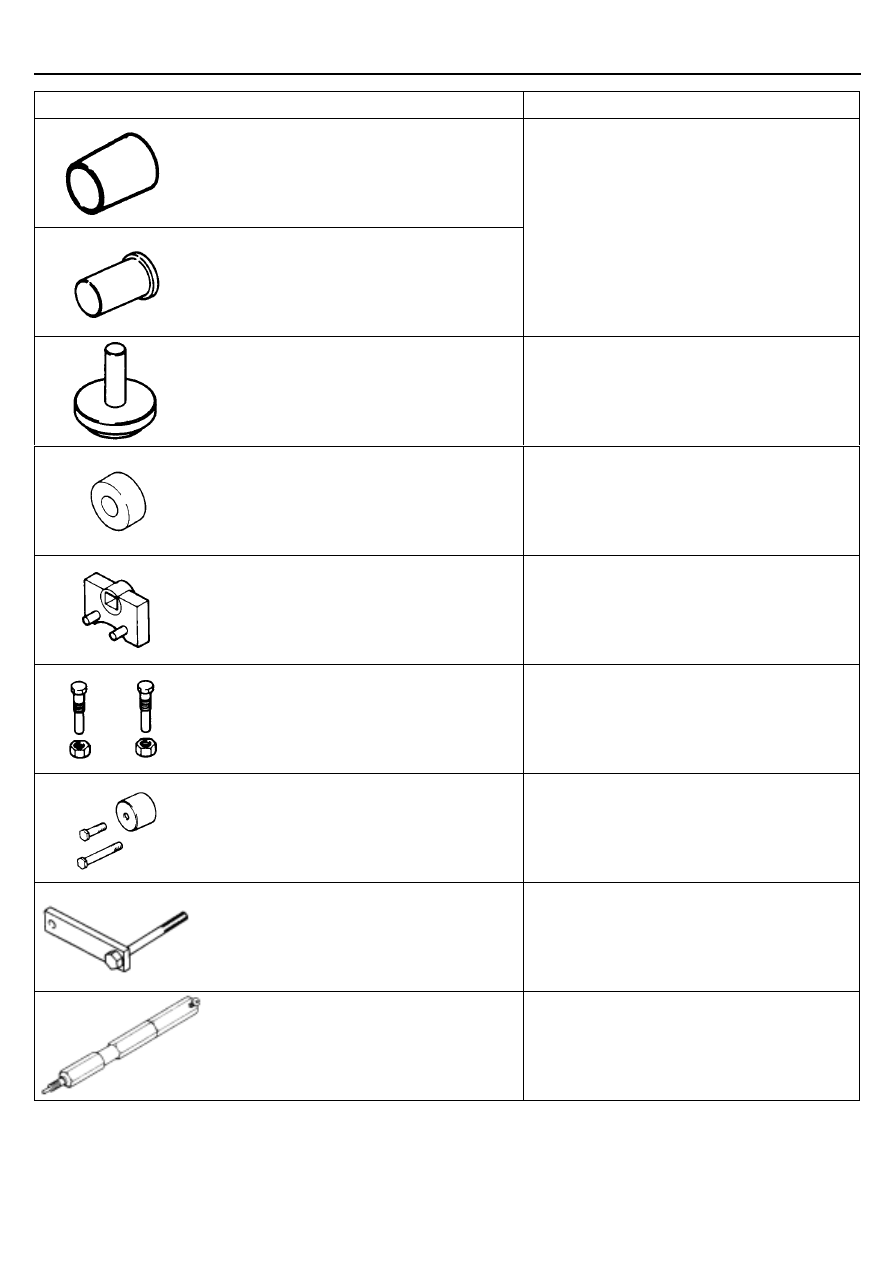

MD998051

Торцевой ключ для
болта крепления
головки цилиндров

Ослабление и затяжка болтов крепления головки
цилиндров

MB 990767

Вильчатый держатель

Фиксирование звездочки и шкива коленчатого
вала при установке или снятии

MD998715

Специальный болт
держателя

Фиксирование звездочки при ослаблении болта
звездочки распределительного вала.
Использовать вместе с MB990767 <6G72>

MD998716

Ключ для коленчатого
вала

Используется для проворота коленчатого вала,
например, при установке ремня привода ГРМ, и
т.д.
При установке поршня и шатуна в сборе <6G72>

MD 998713

Оправка для установки
сальника
распределительного
вала

Установка сальника распределительного вала
<6G72>

MD998717

Оправка для установки
переднего сальника
коленчатого вала

Запрессовка переднего сальника коленчатого
вала <6G72>

MD 998718

Оправка для установки
заднего сальника
коленчатого вала

Запрессовка заднего сальника коленчатого вала

MD998384

Специальное
приспособление
для измерения хода
плунжера ТНВД

Проверка и регулировка угла опережения
впрыска топлива <4D56>

MD998721

Держатель шкива
коленчатого вала

Снятие и установка шкива коленчатого вала

MD998381

Оправка для установки
сальника
распределительного
вала

Установка сальника распределительного вала
<4D56>

ДВИГАТЕЛЬ –

Специальный инструмент

11-5-1

Инструмент

Номер

Название

Назначение

MD998382

Направляющая
переднего сальника
коленчатого вала

Установка переднего сальника коленчатого вала
<4D56>

MD998383

Оправка для установки
переднего сальника
коленчатого вала

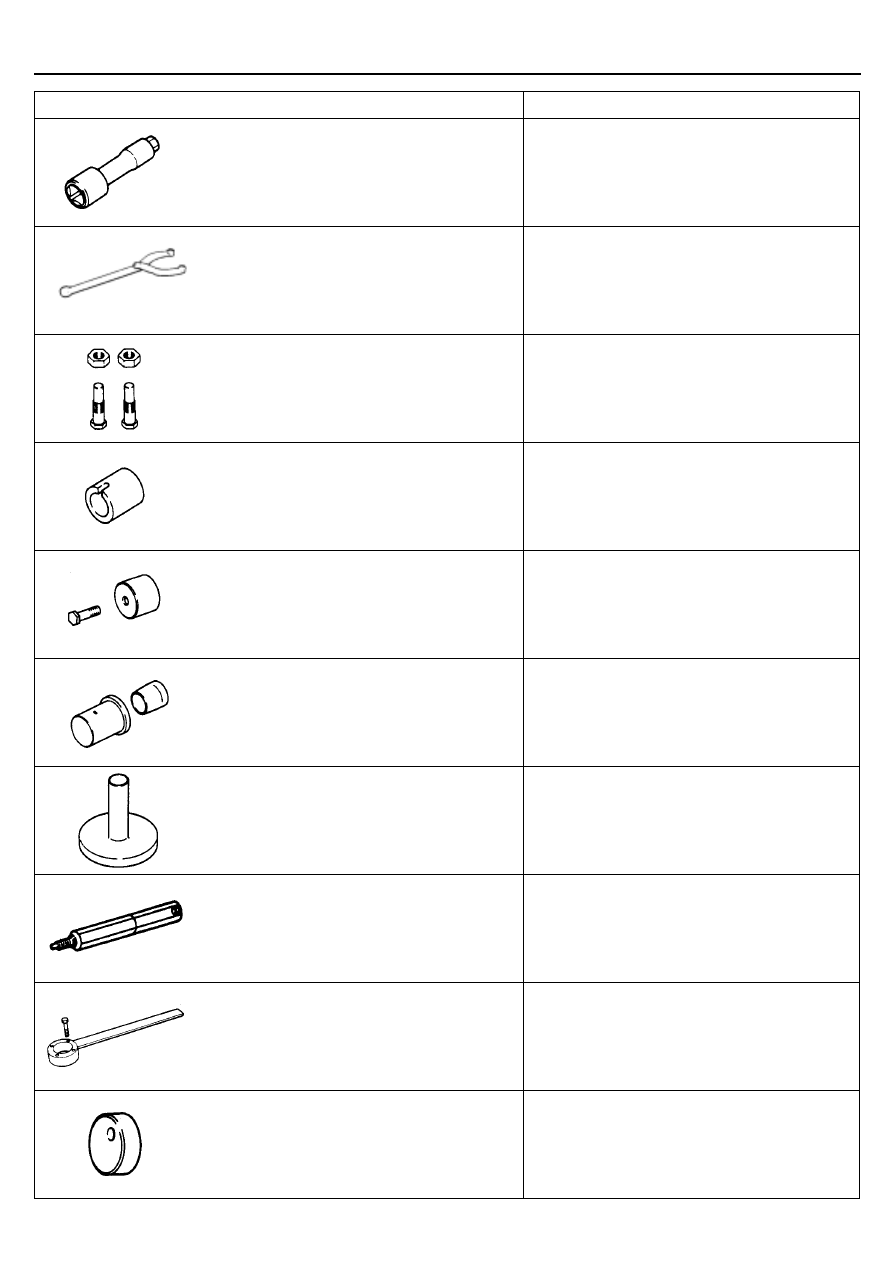

MD998376

Оправка для установки
заднего сальника
коленчатого вала

Установка сальника коленчатого вала <4G64>

MD998769

Проставка шкива
коленчатого вала

Используется для проворота коленчатого вала,
например, при установке ремня привода ГРМ,
и т. д.

MD998767

Торцевой ключ

Регулировка ремня привода ГРМ

MD998754

Специальный болт
держателя шкива
коленчатого вала

Фиксирование шкива коленчатого вала при
снятии и установке болта шкива коленчатого вала
и шкива коленчатого вала.
Используйте вместе с MB990767 <6G74, 4M40>

MD998761

Оправка для установки
сальника
распределительного
вала

Установка сальника распределительного
вала <6G74>

MD 998781

Фиксатор маховика

Фиксация маховика (механическая КПП)
или пластины привода гидротрансформатора
(автоматическая КПП)

MH063302

Специальное
приспособление
для измерения хода
плунжера ТНВД

Проверка и регулировка угла опережения
впрыска топлива <4M40>

ДВИГАТЕЛЬ –

Специальный инструмент

11-5-2

Инструмент

Номер

Название

Назначение

MH062393

Адаптер
компрессометра

Измерение компрессии
<4M40>

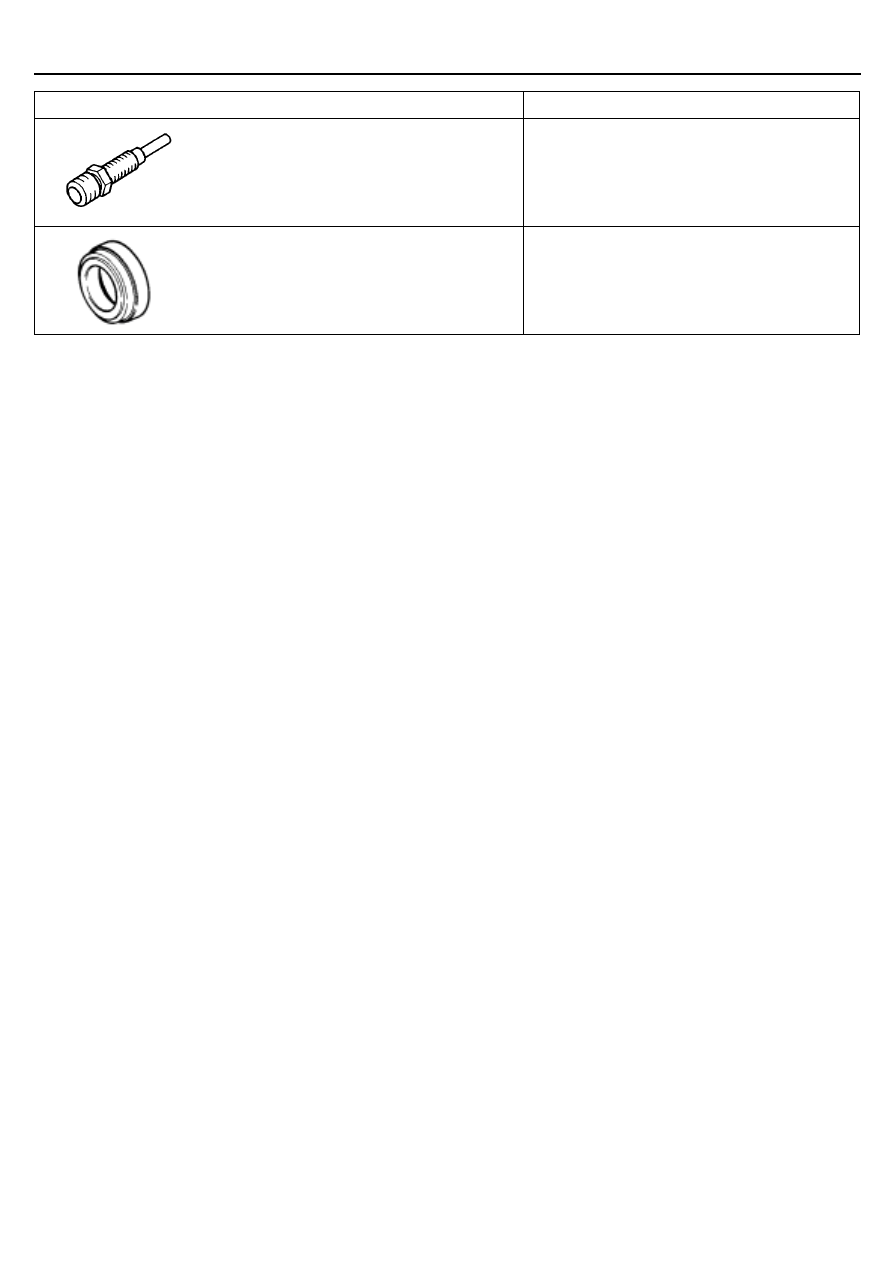

MB991559

Оправка для установки
сальника
распределительного
вала

Установка сальника распределительного вала
(для левой головки цилиндров
двигателя 6G72-24 клапанного)

ДВИГАТЕЛЬ 4G64 –

Технические операции на автомобиле

11-6

ДВИГАТЕЛЬ <4G64>

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ
НА АВТОМОБИЛЕ

ПРОВЕРКА И РЕГУЛИРОВКА НАТЯЖЕНИЯ
ПРИВОДНЫХ РЕМНЕЙ

(1) Проверьте, что ремни привода не повреждены.

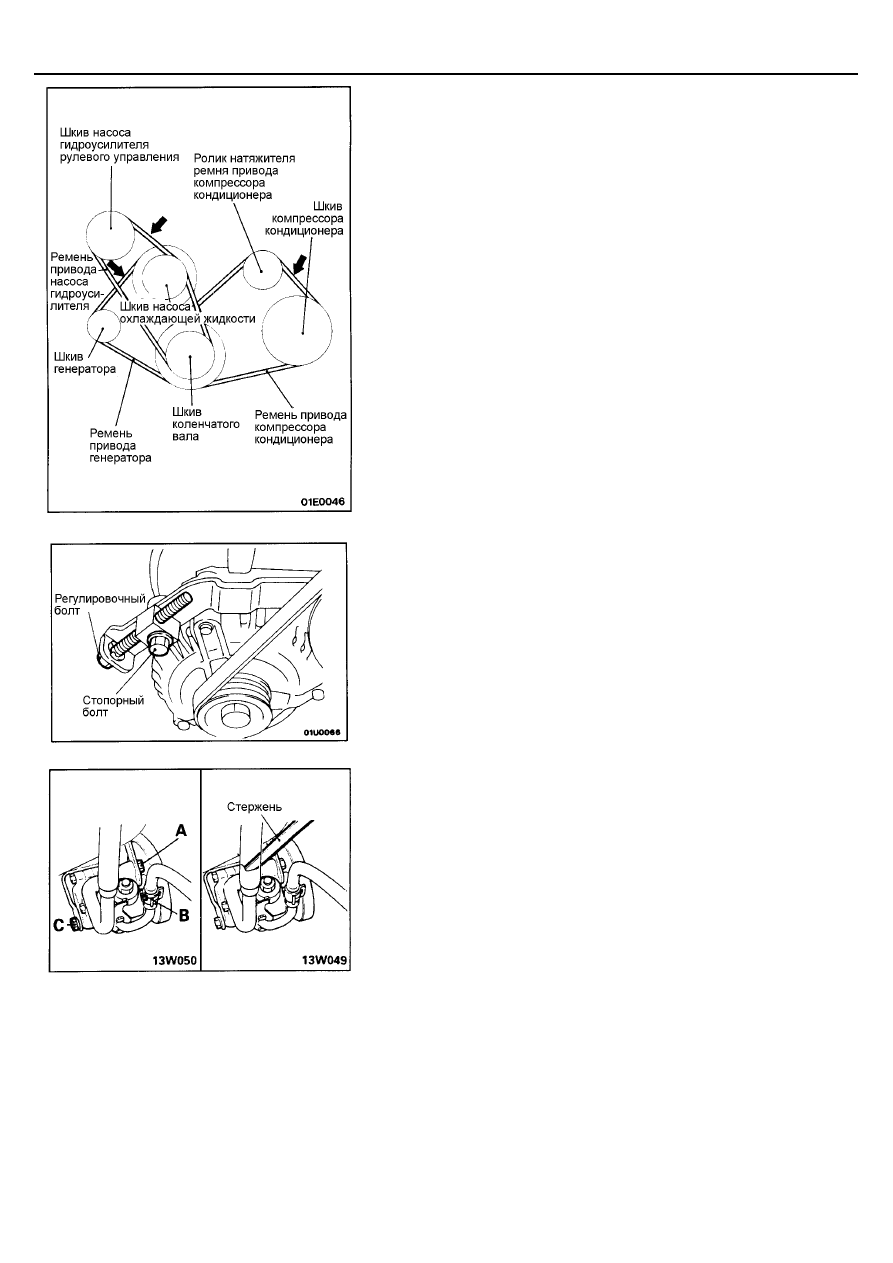

(2) Проверьте натяжение, нажимая в центре пролета ремня между

шкивами с усилием 100 Н, как показано на рисунке. Измерьте прогиб
ремня привода.
Номинальное значение:

Генератор 7-10

мм

Насос гидроусилителя рулевого управления

6-10 мм

Компрессор кондиционера 6,5-7,5

мм

РЕГУЛИРОВКА НАТЯЖЕНИЯ РЕМНЯ ПРИВОДА
ГЕНЕРАТОРА

(1) Ослабьте гайку болта шарнирного крепления генератора.
(2) Ослабьте стопорный болт.
(3) Вращая регулировочный болт, отрегулируйте натяжение и прогиб

ремня до номинальных значений.

(4) Затяните стопорный болт.
(5) Затяните гайку болта шарнирного крепления генератора.
(6) Проверните коленчатый вал двигателя на один или более оборот.
(7) Проверьте натяжение ремня.

Номинальное значение:   7-10 мм

РЕГУЛИРОВКА НАТЯЖЕНИЯ РЕМНЯ ПРИВОДА НАСОСА
ГИДРОУСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ

(1) Ослабьте болты (A), (B) и (C) крепления насоса гидроусилителя

рулевого управления.

(2) Перемещая насос гидроусилителя рулевого управления,

отрегулируйте натяжение ремня привода.

(3) Затяните болты крепления (A), (B) и (C) в указанной

последовательности.

(4) Проверните коленчатый вал двигателя на один оборот или больше.
(5) Проверьте натяжение ремня.

Номинальное значение:

Бывший в эксплуатации ремень

7 мм

Новый ремень

5,5 мм
