INTAKE AND EXHAUST –

Intake Manifold <4G13-MPI>

15-7

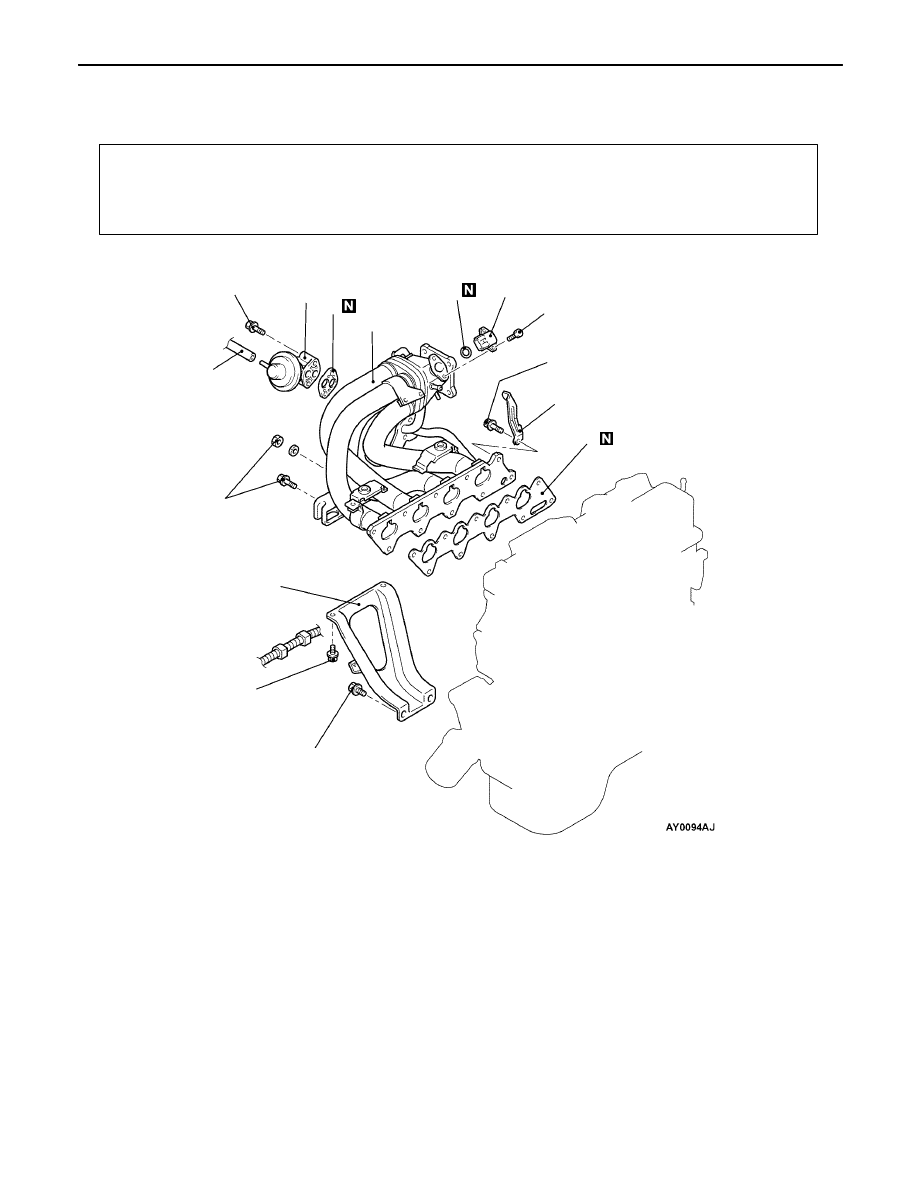

INTAKE MANIFOLD <4G13-MPI>

REMOVAL AND INSTALLATION

Pre-removal and Post-installation Operation



Engine Coolant Draining and Supplying



Air Cleaner Removal and Installation



Throttle Body Removal and Installation
(Refer to GROUP 13B.)



Fuel injector Removal and Installation
(Refer to GROUP 13B.)

1

2

5

6

7

8

9

1 8  N m

1 8  N m

1 8  N m

1 8  N m

2 8  –  3 4  N m

5 . 0  N m

3

4

Removal steps

1. Boost sensor
2. O-ring
3. Vacuum hose connection
4. EGR valve
5. EGR valve gasket

6. Intake manifold stay
7. Engine hanger
8. Intake manifold
9. Intake manifold gasket

INTAKE AND EXHAUST –

Intake Manifold and Exhaust Manifold <F9Q1>

15-8

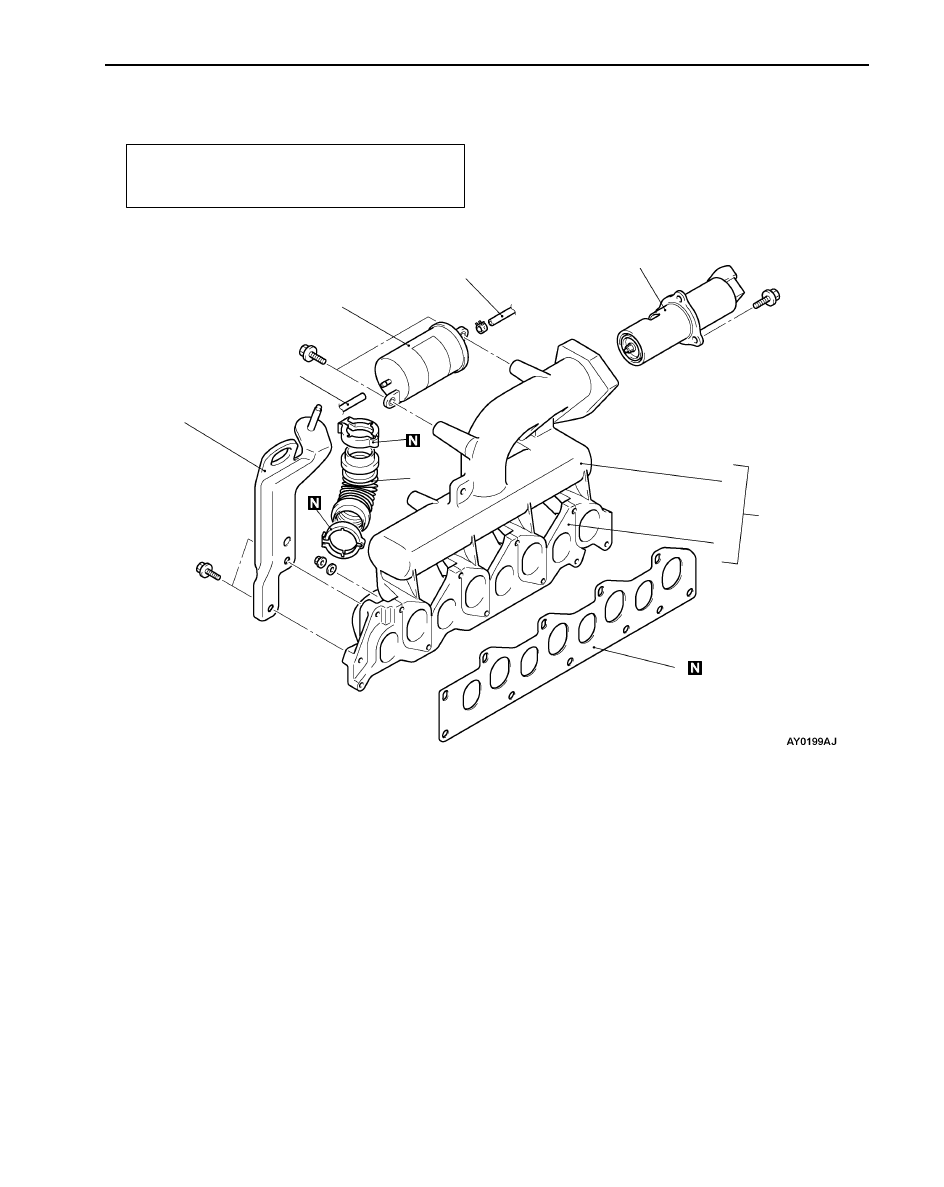

INTAKE MANIFOLD AND EXHAUST MANIFOLD <F9Q1>

REMOVAL AND INSTALLATION

Pre-removal and Post-installation Operation
Turbocharger Assembly Removal and Installation
(Refer to P.15-10.)

6

4

5

1

3

2

1

7

8

9

Removal steps

1. Vacuum hose connection
2. Vacuum tank assembly
3. Engine hanger
4. Intake and exhaust manifold

assembly

5. EGR pipe
6. EGR valve assembly
7. Intake manifold
8. Exhaust manifold
9. Intake and exhaust manifold gasket

INTAKE AND EXHAUST –

Exhaust Manifold <4G13-MPI>

15-9

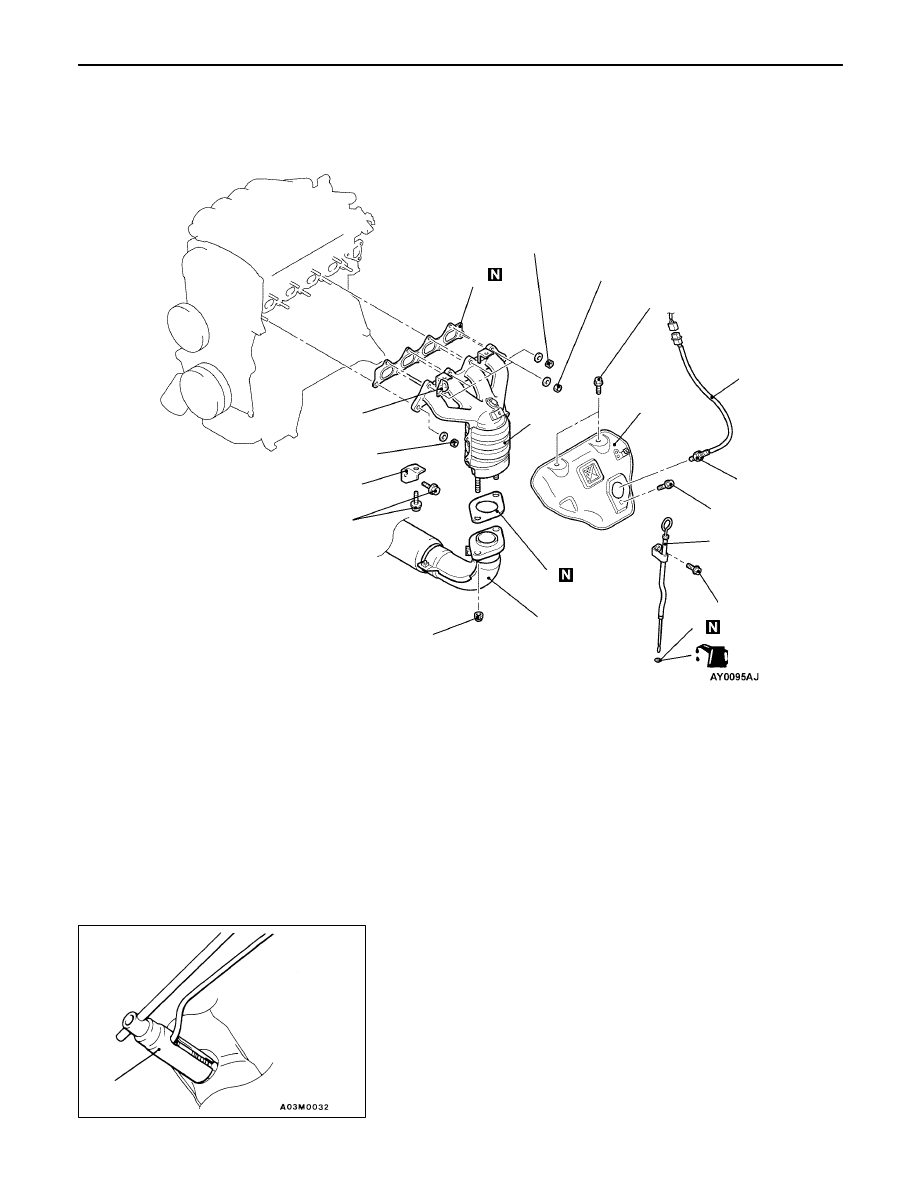

EXHAUST MANIFOLD <4G13-MPI>

10

1

2

8

3

4

5

6

9

(Engine oil)

1 8  N m

3 0  N m

4 4  N m

1 9  N m

4 9  N m

3 5  N m

3 0  N m

7

3 0  N m

3 0  N m

Removal steps

1. Front exhaust pipe connection
2. Front exhaust pipe gasket
3. Engine oil level gauge assembly
4. O-ring



A



A



5. Oxygen sensor (front)

6. Exhaust manifold cover
7. Exhaust manifold bracket B
8. Engine hanger
9. Exhaust manifold

10. Exhaust manifold gasket

REMOVAL SERVICE POINT



A



OXYGEN SENSOR (FRONT) REMOVAL

INSTALLATION SERVICE POINT



A



OXYGEN SENSOR INSTALLATION

MD998770

INTAKE AND EXHAUST –

Turbocharger <F9Q1>

15-10

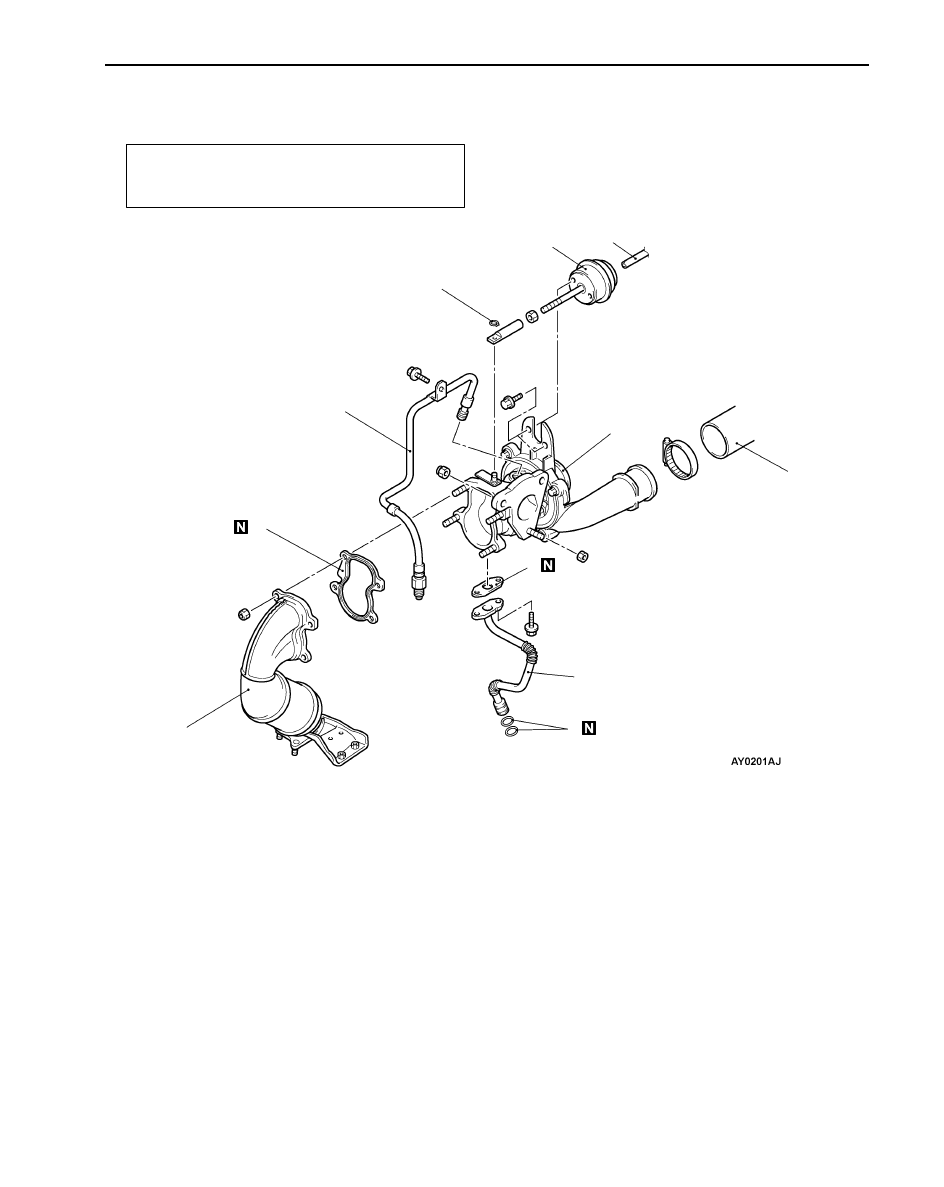

TURBOCHARGER <F9Q1>

REMOVAL AND INSTALLATION

Pre-removal and Post-installation Operation
Air Intake Hose Removal and Installation
(Refer to P.15-4.)

11

3

8

7

6

4

5

2

10

1

9

Removal steps

1. Air hose connection
2. Oil pipe assembly
3. Oil return pipe assembly
4. Oil return pipe gasket
5. O-ring
6. Vacuum hose connection

7. Turbocharger assembly
8. Circlip
9. Waste gate assembly

10. Exhaust fitting

11. Exhaust fitting gasket
