51-2

HEADLAMP WASHER



<LH drive vehicles>  . . . . . . . . . . . . .

51-39

TROUBLESHOOTING  . . . . . . . . . . . . . . . .

51-39

HEADLAMP WASHER . . . . . . . . . . . . . . . .

51-39

REMOVAL AND INSTALLATION . . . . . . . .

51-39

INSPECTION  . . . . . . . . . . . . . . . . . . . . . . .

51-40

MARK . . . . . . . . . . . . . . . . . . . . . . . . .

51-41

REMOVAL AND INSTALLATION . . . . . . . .

51-41

DOOR MIRROR  . . . . . . . . . . . . . . . . .

51-43

GENERAL INFORMATION . . . . . . . . . . . . .

51-43

SERVICE SPECIFICATION  . . . . . . . . . . . .

51-43

SPECIAL TOOL. . . . . . . . . . . . . . . . . . . . . .

51-43

TROUBLESHOOTING  . . . . . . . . . . . . . . . .

51-43

DIAGNOSIS TROUBLESHOOTING FLOW

51-43

TROUBLE SYMPTOM CHART . . . . . . . . . .

51-43

SYMPTOM PROCEDURES  . . . . . . . . . . . .

51-44

DOOR MIRROR  . . . . . . . . . . . . . . . . . . . . .

51-50

REMOVAL AND INSTALLATION  . . . . . . . .

51-50

INSPECTION. . . . . . . . . . . . . . . . . . . . . . . .

51-51

FRONT BUMPER ASSEMBLY

EXTERIOR

51-3

FRONT BUMPER ASSEMBLY

ADHESIVE

M1511000501195

Item

Specification

Front three-diamond mark

Double-sided tape: Generic products
0.8 mm thickness

FRONT BUMPER ASSEMBLY

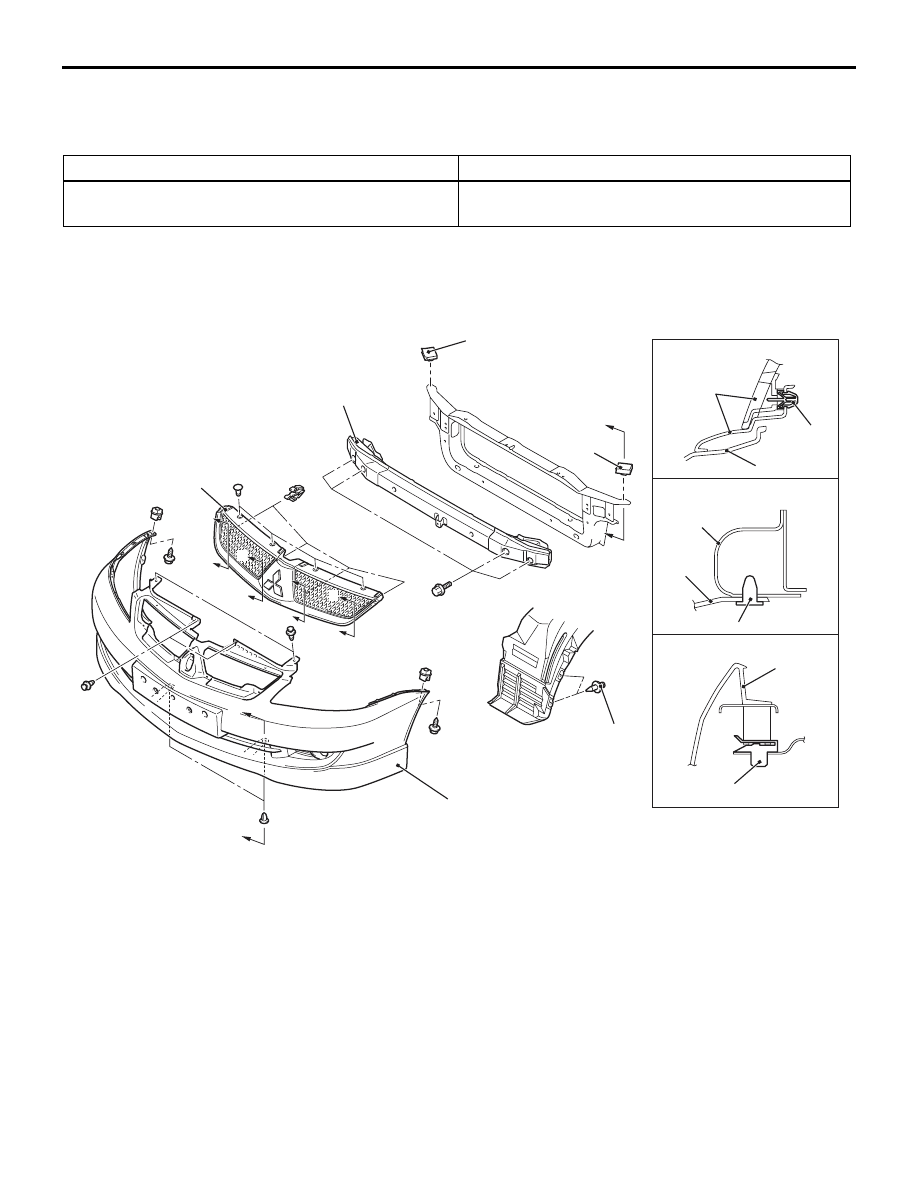

REMOVAL AND INSTALLATION

M1511001401124

AC504557

AC300466

Y0534AU

AC405706

AB

2

4

5

5

3

1

C

C

B

B

A

A

A

A

A

A

A

A

3

2

Section A – A

3

Clip

Front end
crossmember

Clip

Section B – B

5

3

Section C – C

Removal steps
1. Splash shield mounting clips
2. Radiator grille assembly
• Fog lamp connector connection

3. Front bumper assembly
4. Front bumper beam assembly
5. Front bumper fixing clip

Removal steps (Continued)

FRONT BUMPER ASSEMBLY

EXTERIOR

51-4

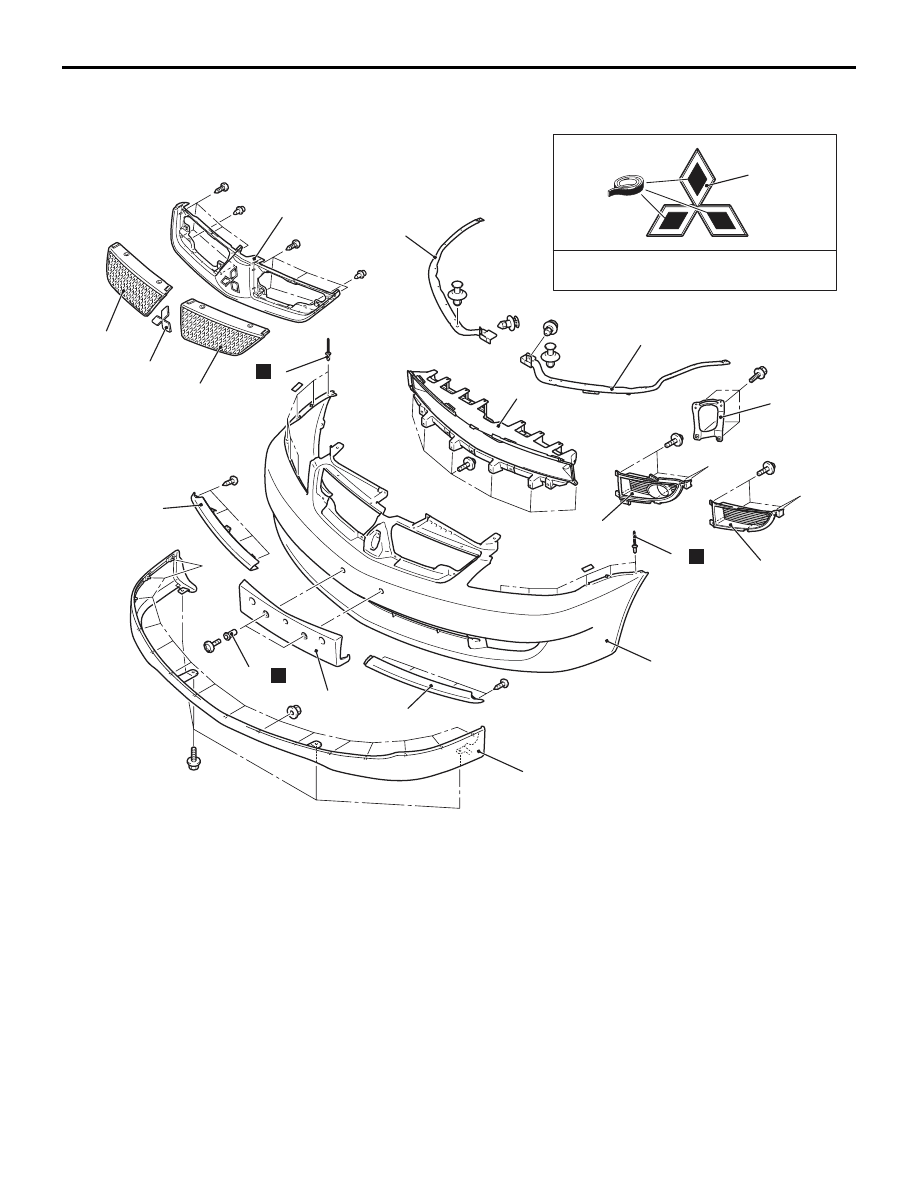

DISASSEMBLY AND REASSEMBLY

M1511001601128

AC504558AB

Double-sided tape: Generic products
0.8 mm thickness

1

1

12

13

14

11

10

10

4

7

7

6

6

8

9

8

5

3

N

N

N

2

Removal steps
1. Front three-diamond mark
2. Under duct
3. Air intake bezel <Vehicle without front

fog lamp>

4. Front fog lamp support <Vehicle with

front fog lamp>

5. Front fog lamp bezel <Vehicle with

front fog lamp>

<<A>> >>A<<

6. Rivets

7. Front bumper side plate
8. Radiator grille
9. Radiator centre grille
10. Front bumper garnish
11. Front bumper extension <INTENSE>
12. Front bumper nut
13. Licence plate garnish
14. Front bumper face

Removal steps (Continued)

FRONT BUMPER ASSEMBLY

EXTERIOR

51-5

DISASSEMBLY SERVICE POINT

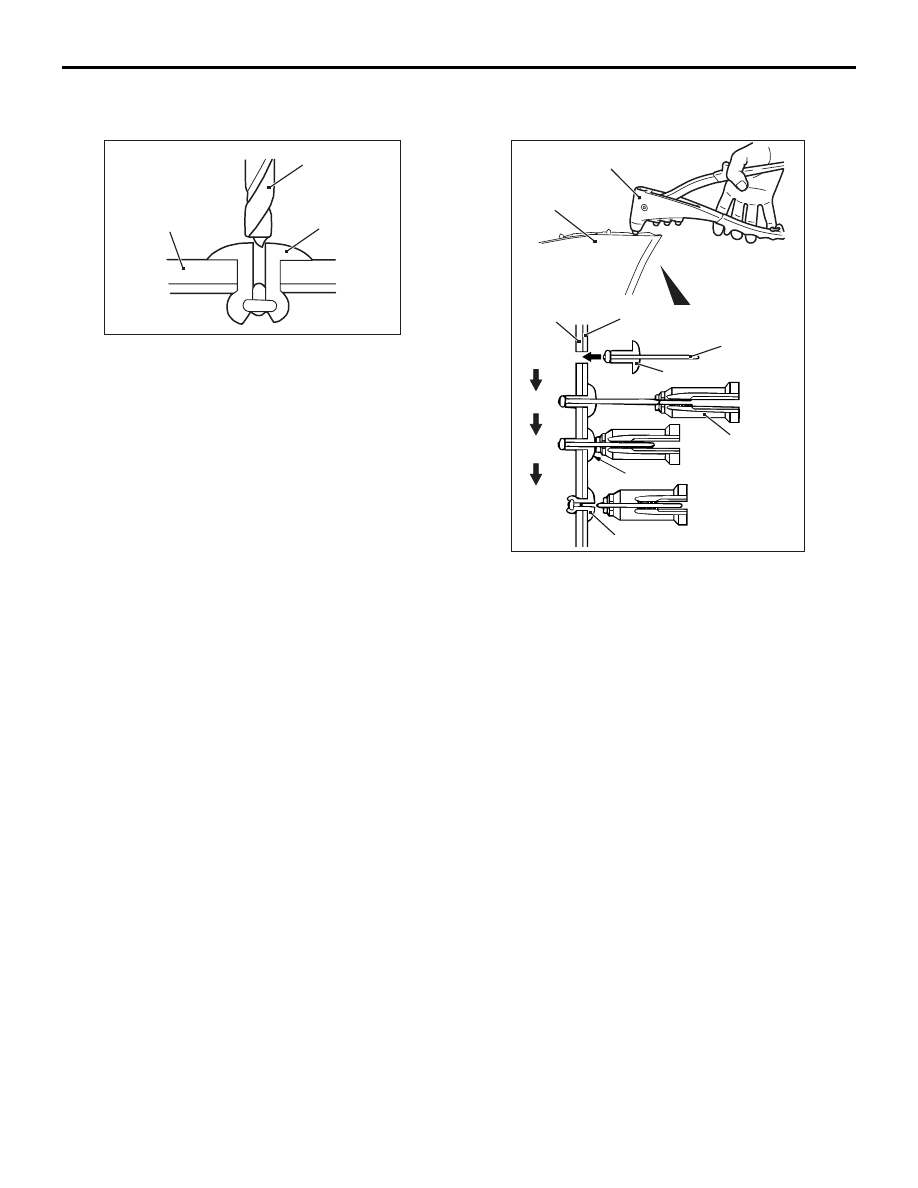

<<A>> RIVETS REMOVAL

AC100411AB

Rivet

Drill

Bumper face

Use a drill (4.0 mm) to make a hole in the rivet to
break it, and then remove the rivet.

REASSEMBLY SERVICE POINT
>>A<< RIVETS ASSEMBLY

AC305178AC

1

2

3

4

Portion A

Rivet

Rivet tool

Flange

Rivet

Front bumper

side plate

Rivet tool

Front bumper
face

Front bumper face

Use the rivet tool shown in the illustration to attach
the rivet by the following procedures.
1. Insert the rivet into the front bumper face and front

bumper side plate.

2. Place the rivet tool over portion A of the rivet.
3. While pushing the flange surface of the rivet with

the rivet tool, press the handle of the tool.

4. The thin part of portion A is cut out and the rivet is

held in position.
