Mitsubishi Lancer. Manual - part 127

ROOM LAMP, PERSONAL LAMP AND LUGGAGE ROOM LAMP

CIRCUIT DIAGRAMS

90-154

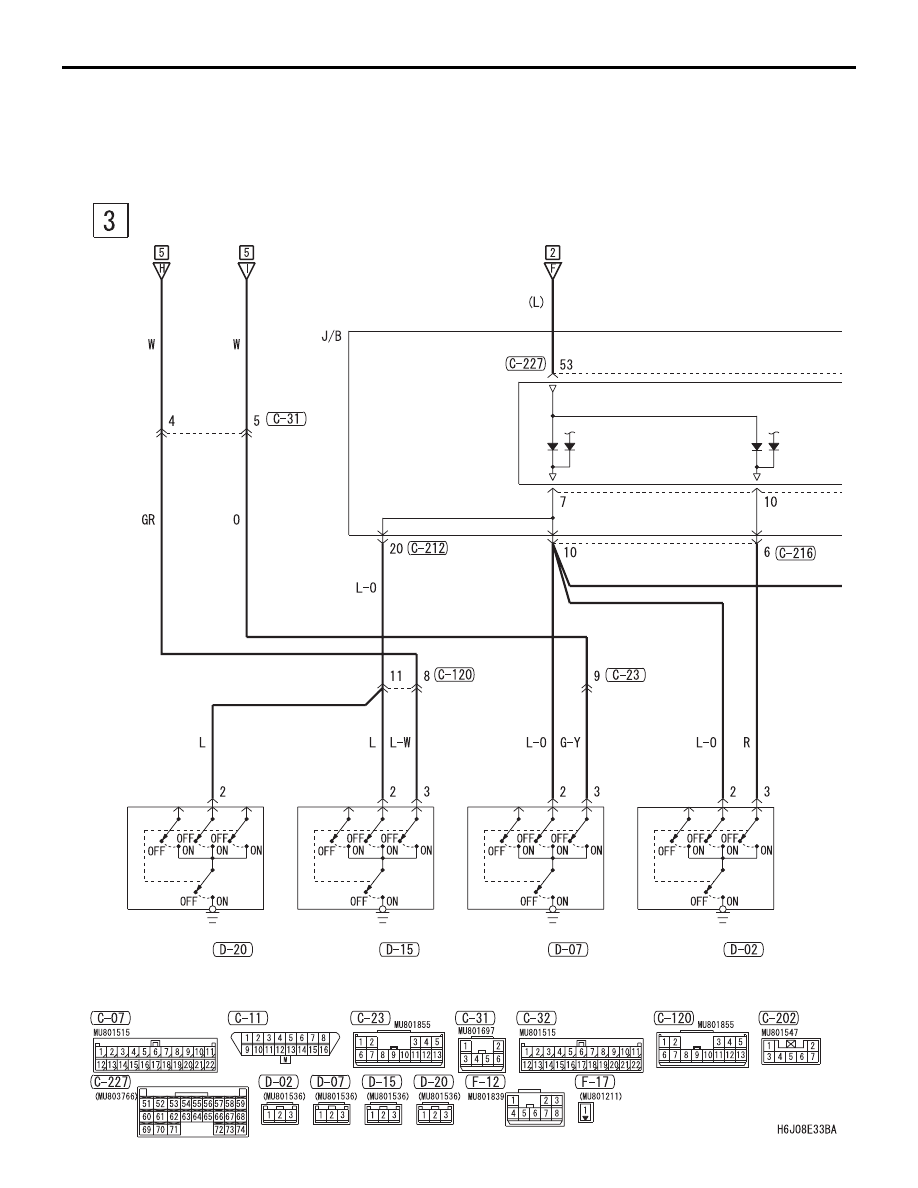

ROOM LAMP, PERSONAL LAMP AND LUGGAGE ROOM LAMP <WAGON (RHD)> (CONTINUED)

FRONT
SIDE

COMBINATION
METER

ETACS-ECU

DOOR
SWITCH
(FRONT: LH)

DOOR
SWITCH
(REAR: LH)

DOOR
SWITCH
(REAR: RH)

DOOR
SWITCH
(FRONT: RH)

REAR
PERSONAL
LAMP (RH)

REAR
PERSONAL
LAMP (LH)

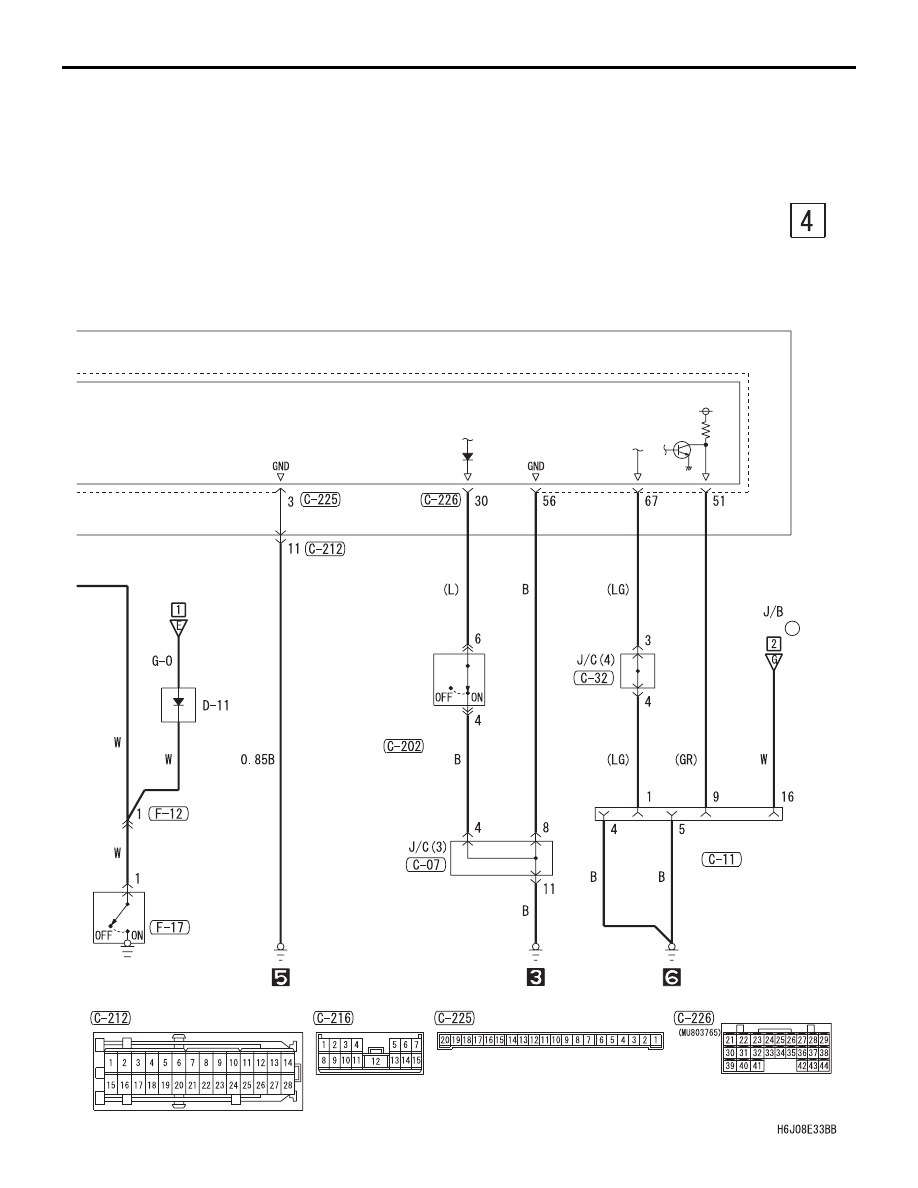

ROOM LAMP, PERSONAL LAMP AND LUGGAGE ROOM LAMP

CIRCUIT DIAGRAMS

90-155

(FUSE     )

15

KEY
REMINDER
SWITCH
(WHEN
 REMOVING
 KEY: ON)

TAILGATE
SWITCH

J/B SIDE

DIODE

LUGGAGE
ROOM LAMP

DIAGNOSIS
CONNECTOR

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue    W : White
Y : Yellow     SB : Sky blue     BR : Brown    O : Orange
GR : Grey     R : Red     P : Pink     V : Violet    PU : Purple

ROOM LAMP, PERSONAL LAMP AND LUGGAGE ROOM LAMP

CIRCUIT DIAGRAMS

90-156

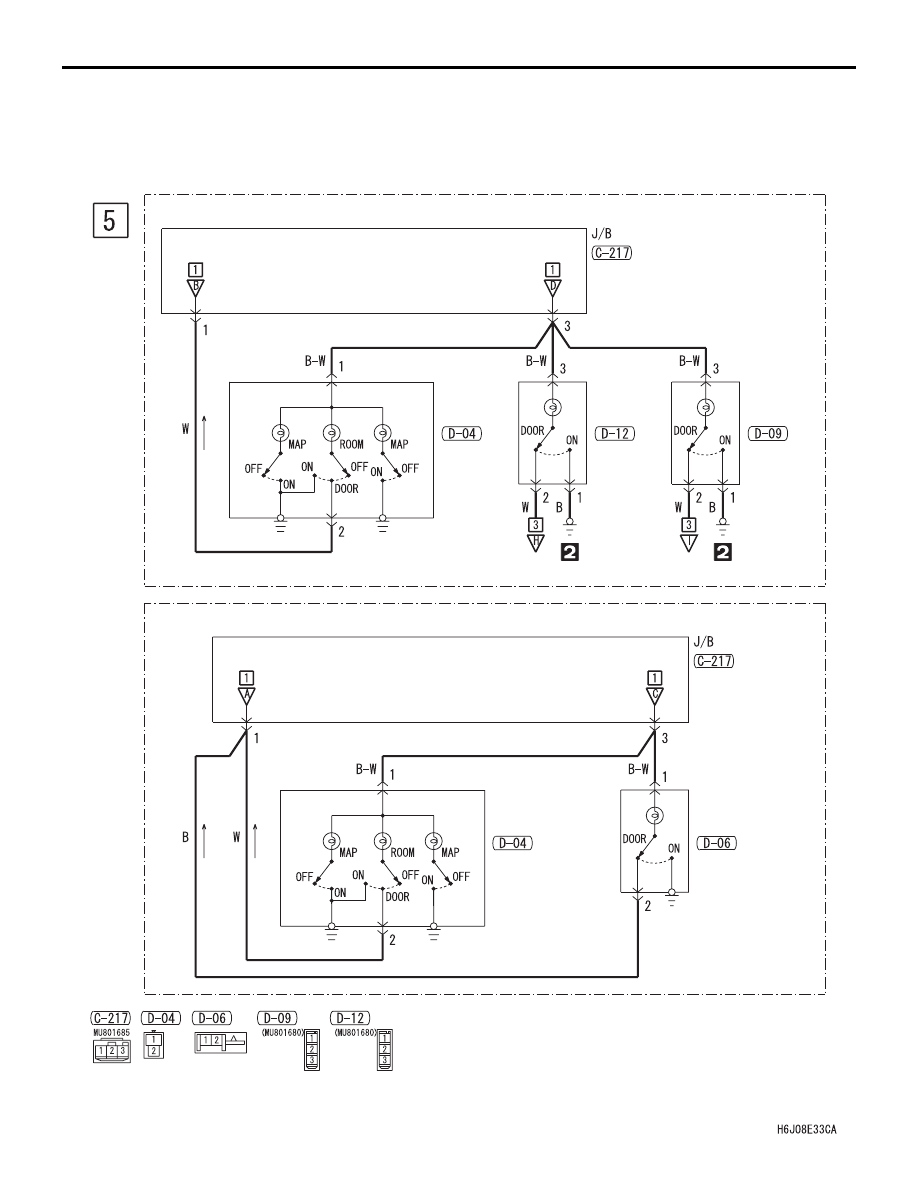

ROOM LAMP, PERSONAL LAMP AND LUGGAGE ROOM LAMP <WAGON (RHD)> (CONTINUED)

REAR
PERSONAL
LAMP (LH)

REAR
PERSONAL
LAMP (RH)

FRONT
ROOM
LAMP

FRONT
ROOM
LAMP

REAR
ROOM
LAMP

ETACS-
ECU

ETACS-
ECU

ETACS-
ECU

ETACS-
ECU

<VEHICLES WITHOUT CURTAIN AIR BAG>

<VEHICLES WITH CURTAIN AIR BAG>

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White     Y : Yellow     SB : Sky blue
BR : Brown     O : Orange     GR : Grey     R : Red     P : Pink     V : Violet     PU : Purple

ROOM LAMP, PERSONAL LAMP AND LUGGAGE ROOM LAMP

CIRCUIT DIAGRAMS

90-157

NOTES
