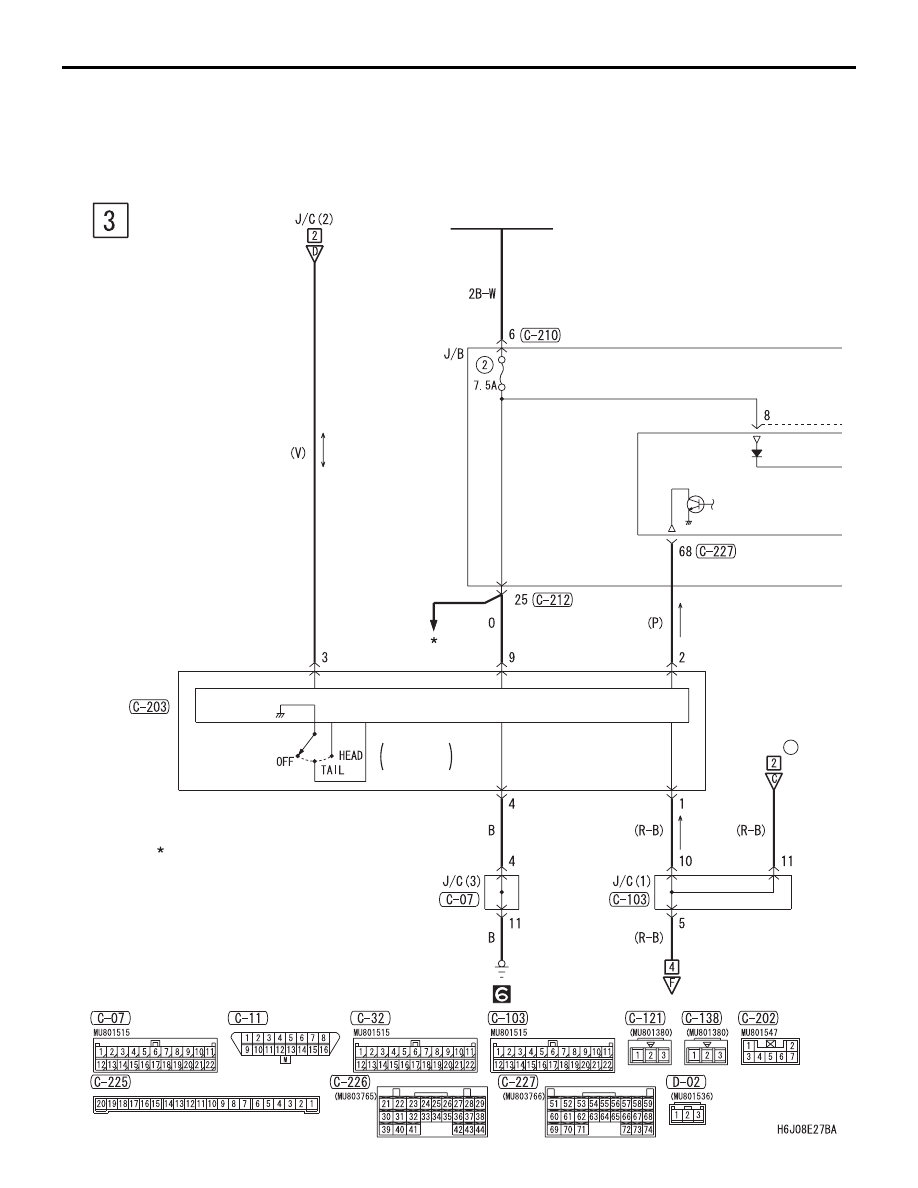

TAIL LAMP, POSITION LAMP, LICENCE PLATE LAMP AND LIGHTING MONITOR BUZZER

CIRCUIT DIAGRAMS

90-126

TAIL LAMP, POSITION LAMP, LICENCE PLATE LAMP AND LIGHTING MONITOR BUZZER <RHD>
(CONTINUED)

IGNITION
SWITCH (IG1)

ETACS-ECU

COLUMN
SWITCH

COLUMN-ECU

LIGHTING
SWITCH

FRONT
SIDE

J/B SIDE

(FUSE     )

22

RELAY BOX

NOTE

: ·ABS

·BRAKE WARNING LAMP
·CHARGING SYSTEM
·ENGINE CONTROL
 SYSTEM

·INVECS-II 4A/T
·METER AND GAUGE

·FUEL WARNING LAMP

·OIL PRESSURE WARNING
 LAMP

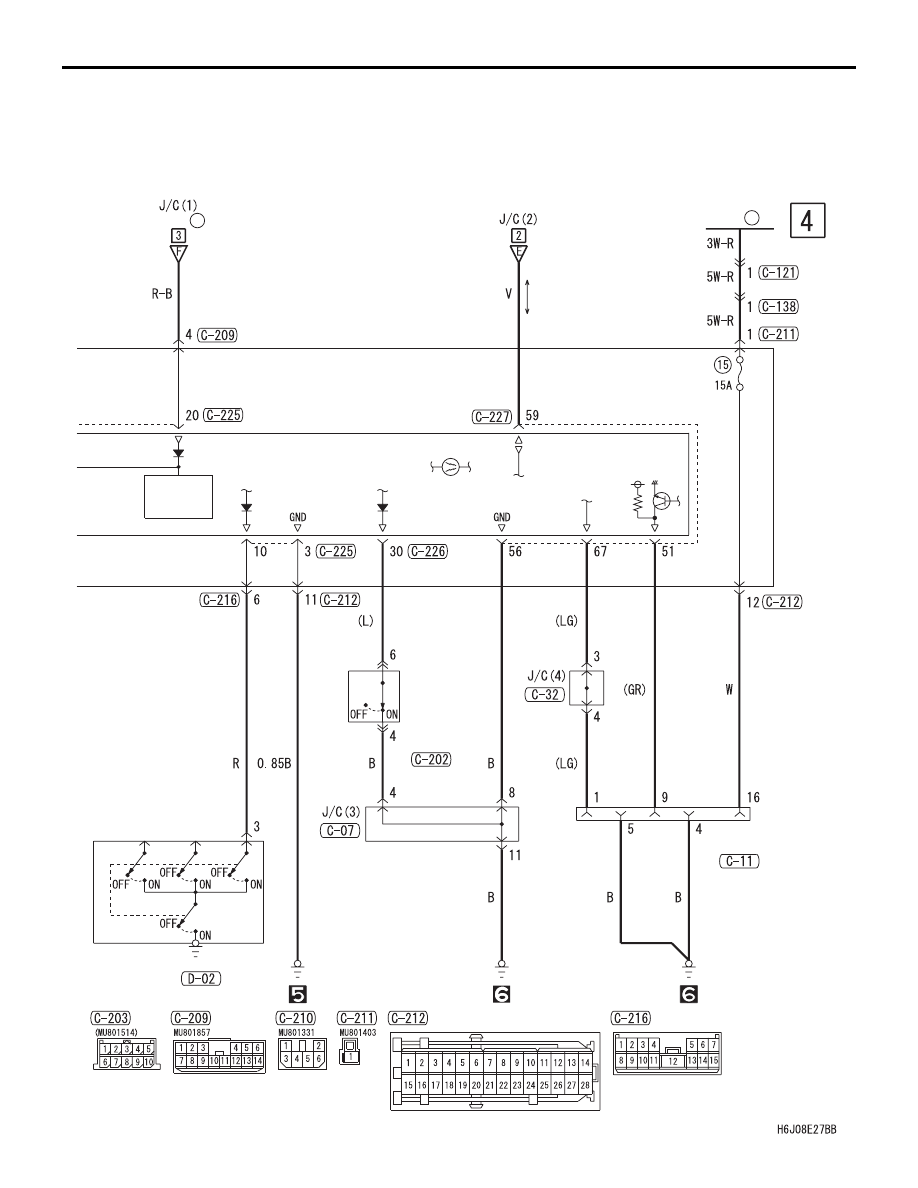

TAIL LAMP, POSITION LAMP, LICENCE PLATE LAMP AND LIGHTING MONITOR BUZZER

CIRCUIT DIAGRAMS

90-127

1

FUSIBLE
LINK

DIAGNOSIS
CONNECTOR

POWER
SOURCE

BUZZER

KEY
REMINDER
SWITCH

(WHEN
 REMOVING
 KEY: ON)

DOOR
SWITCH
(FRONT: RH)

(FUSE     )

22

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White     Y : Yellow     SB : Sky blue
BR : Brown     O : Orange     GR : Grey     R : Red     P : Pink     V : Violet     PU : Purple

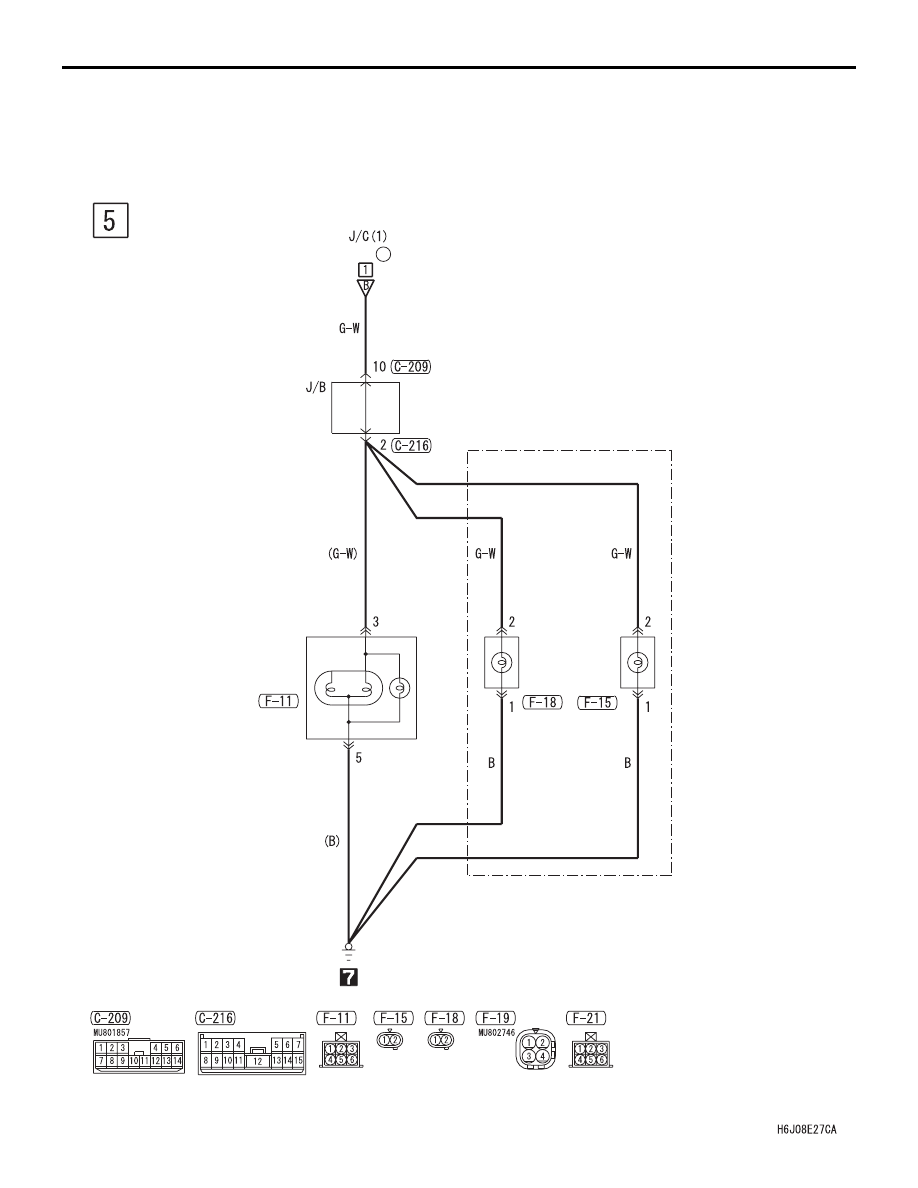

TAIL LAMP, POSITION LAMP, LICENCE PLATE LAMP AND LIGHTING MONITOR BUZZER

CIRCUIT DIAGRAMS

90-128

TAIL LAMP, POSITION LAMP, LICENCE PLATE LAMP AND LIGHTING MONITOR BUZZER <RHD>
(CONTINUED)

REAR
COMBINATION
LAMP
(TAIL: RH)

LICENCE
PLATE
LAMP

(LH)

(RH)

(FUSE     )

20

<SEDAN>

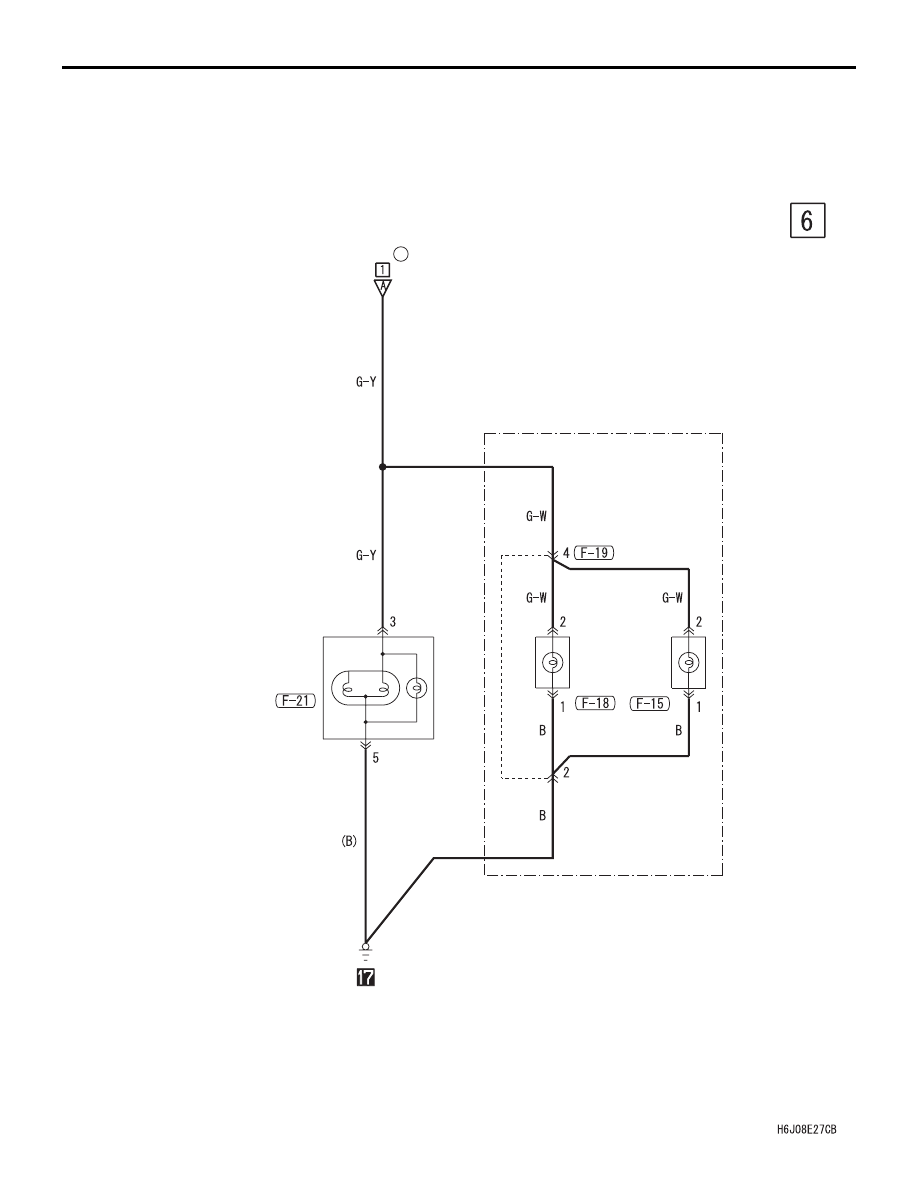

TAIL LAMP, POSITION LAMP, LICENCE PLATE LAMP AND LIGHTING MONITOR BUZZER

CIRCUIT DIAGRAMS

90-129

RELAY BOX

REAR
COMBINATION
LAMP
(TAIL: LH)

LICENCE
PLATE
LAMP

(LH)

(RH)

(FUSE     )

21

<WAGON>

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White     Y : Yellow     SB : Sky blue
BR : Brown     O : Orange     GR : Grey     R : Red     P : Pink     V : Violet     PU : Purple
