Mitsubishi Lancer. Manual - part 119

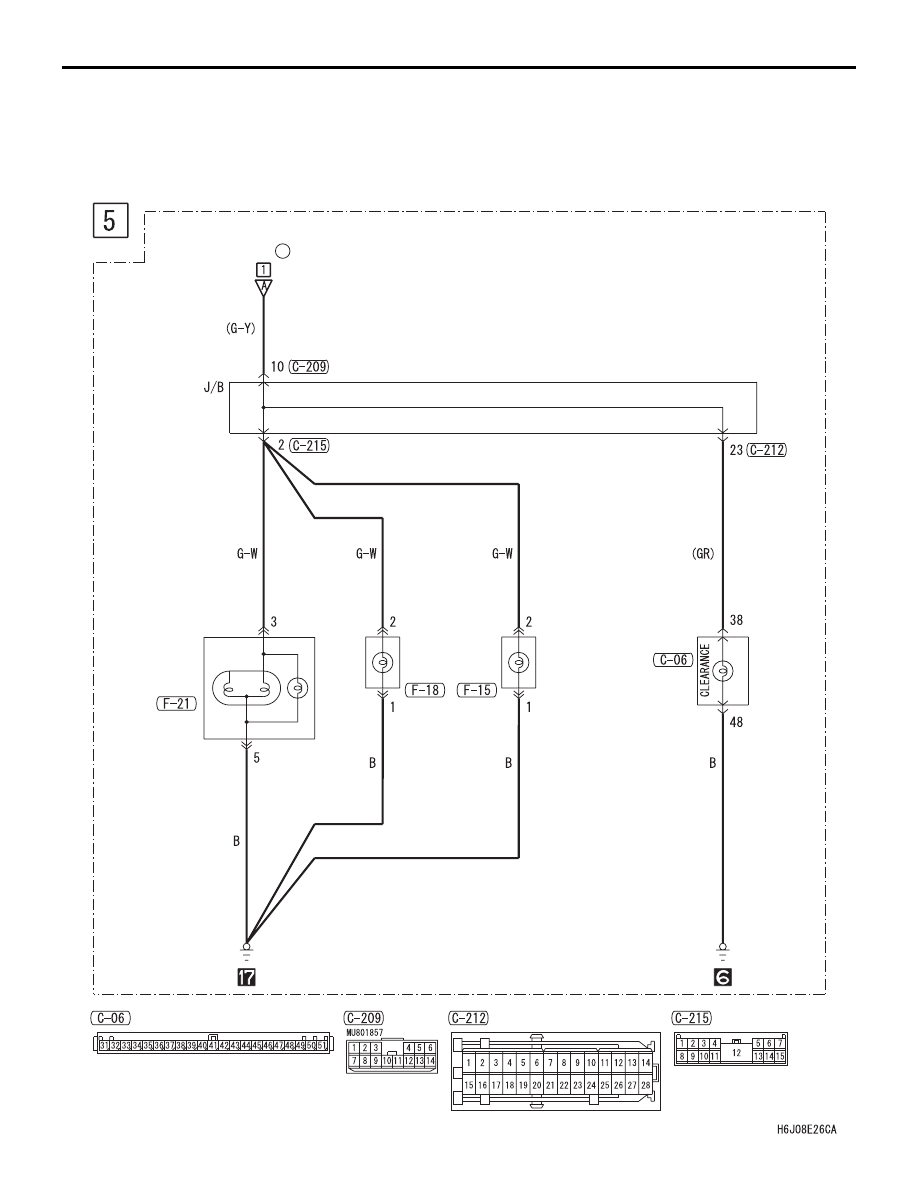

TAIL LAMP, POSITION LAMP, LICENCE PLATE LAMP AND LIGHTING MONITOR BUZZER

CIRCUIT DIAGRAMS

90-122

 TAIL LAMP, POSITION LAMP, LICENCE PLATE LAMP AND LIGHTING MONITOR BUZZER <LHD>
(CONTINUED)

RELAY BOX

<SEDAN>

REAR
COMBINATION
LAMP
(TAIL: LH)

LICENCE
PLATE LAMP

(LH)

(RH)

COMBINATION
METER

(FUSE     )

21

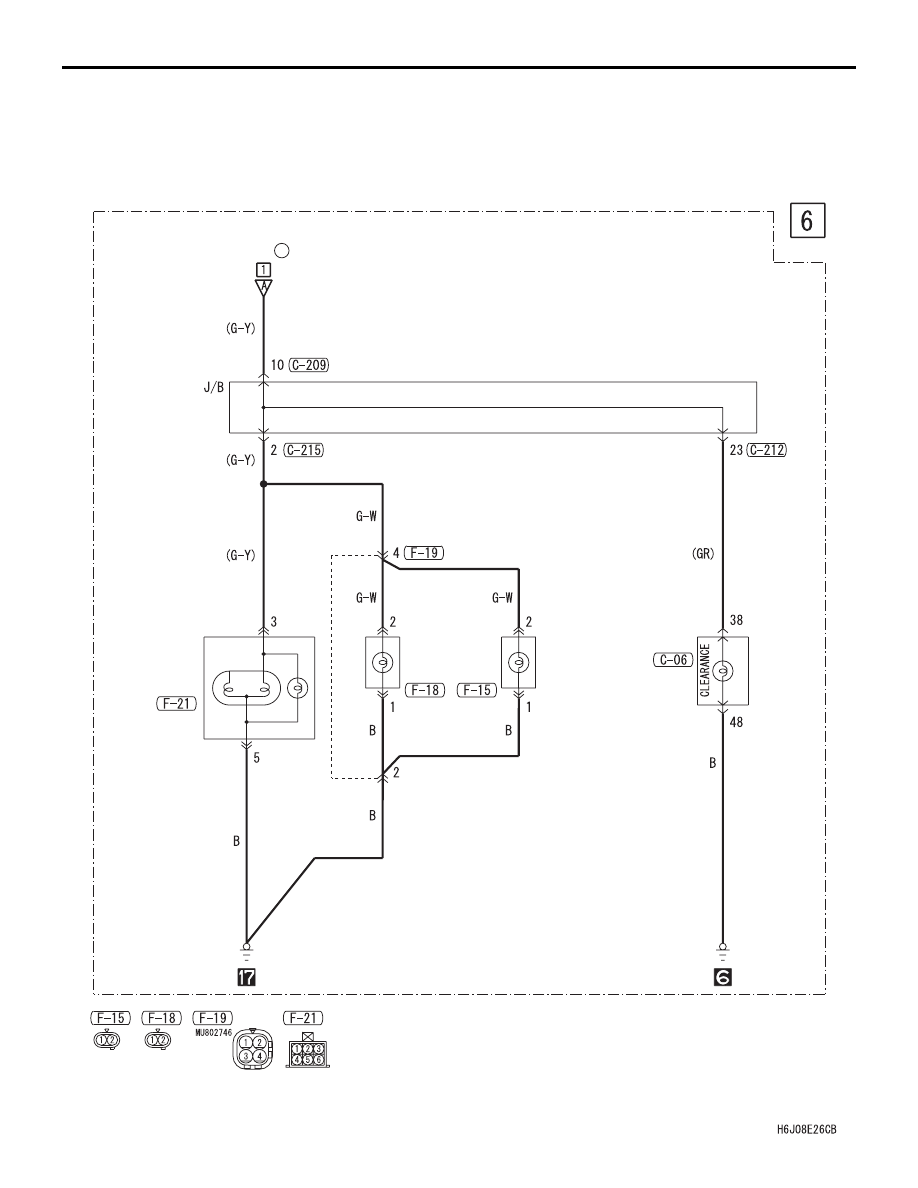

TAIL LAMP, POSITION LAMP, LICENCE PLATE LAMP AND LIGHTING MONITOR BUZZER

CIRCUIT DIAGRAMS

90-123

RELAY BOX

<WAGON>

REAR
COMBINATION
LAMP
(TAIL: LH)

LICENCE
PLATE LAMP

(LH)

(RH)

COMBINATION
METER

(FUSE     )

21

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White     Y : Yellow     SB : Sky blue
BR : Brown     O : Orange     GR : Grey     R : Red     P : Pink     V : Violet     PU : Purple

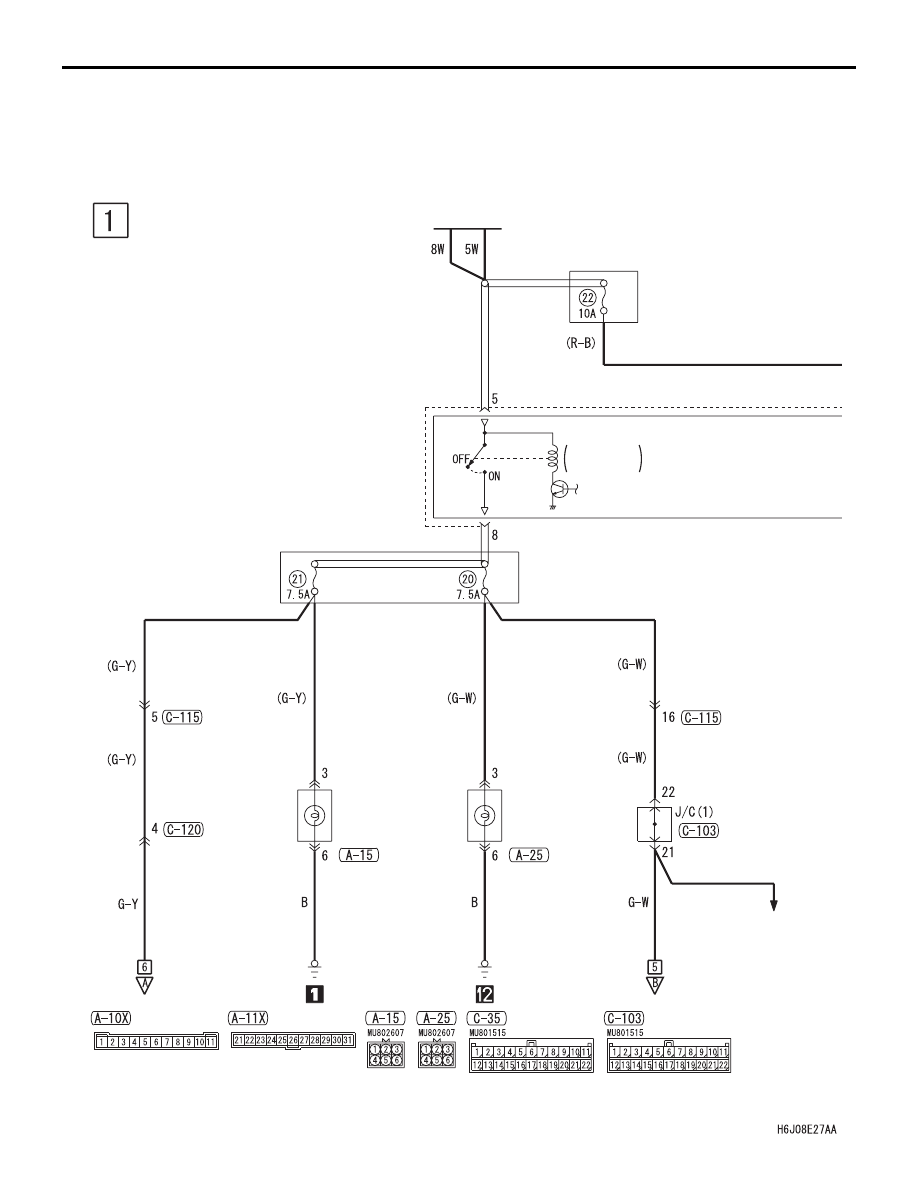

TAIL LAMP, POSITION LAMP, LICENCE PLATE LAMP AND LIGHTING MONITOR BUZZER

CIRCUIT DIAGRAMS

90-124

TAIL LAMP, POSITION LAMP, LICENCE PLATE LAMP AND LIGHTING MONITOR
BUZZER <RHD>

M1901001700992

BATTERY

RELAY
BOX

RELAY
BOX

CIGALETTOR
LIGHTER AND
ASHTRAY
ILLUMINATION
LAMP

FRONT
COMBINATION
LAMP
(POSITION: RH)

FRONT
COMBINATION
LAMP
(POSITION: LH)

FRONT-ECU

TAIL LAMP
RELAY

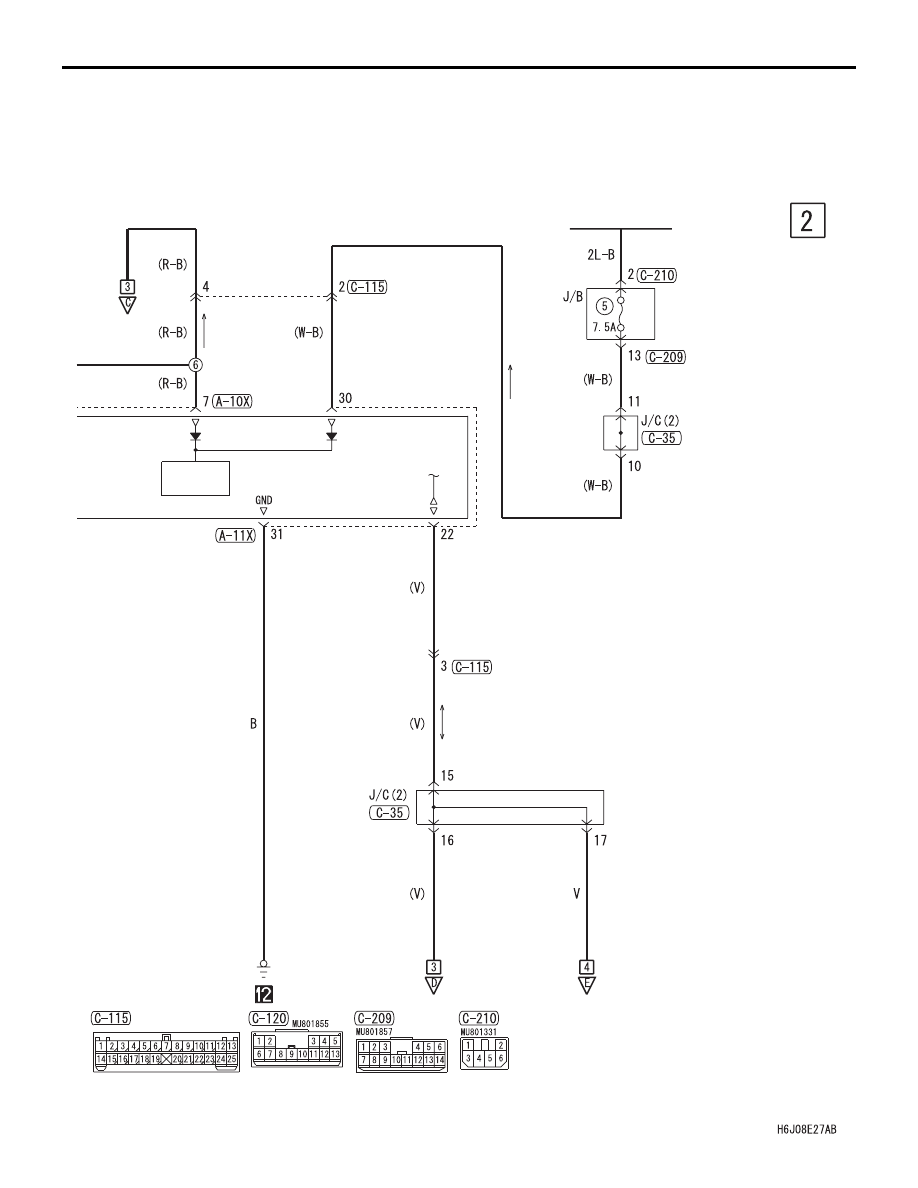

TAIL LAMP, POSITION LAMP, LICENCE PLATE LAMP AND LIGHTING MONITOR BUZZER

CIRCUIT DIAGRAMS

90-125

POWER
SOURCE

IGNITION
SWITCH (IG2)

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White     Y : Yellow     SB : Sky blue
BR : Brown     O : Orange     GR : Grey     R : Red     P : Pink     V : Violet     PU : Purple
