Mitsubishi Lancer. Manual - part 89

90-2

TAIL LAMP, POSITION LAMP,



LICENCE PLATE LAMP AND



LIGHTING MONITOR BUZZER

TAIL LAMP, POSITION LAMP, LICENCE



PLATE LAMP AND LIGHTING MONITOR



BUZZER <LHD> . . . . . . . . . . . . . . . . . . . . .

90-118

TAIL LAMP, POSITION LAMP, LICENCE



PLATE LAMP AND LIGHTING MONITOR



BUZZER <RHD>. . . . . . . . . . . . . . . . . . . . .

90-124

FRONT FOG LAMP

FRONT FOG LAMP <LHD> . . . . . . . . . . . .

90-130

FRONT FOG LAMP <RHD> . . . . . . . . . . . .

90-134

ROOM LAMP AND LUGGAGE
COMPARTMENT LAMP

ROOM LAMP AND LUGGAGE



COMPARTMENT LAMP



<SEDAN (LHD)> . . . . . . . . . . . . . . . . . . . . .

90-138

ROOM LAMP AND LUGGAGE



COMPARTMENT LAMP



<SEDAN (RHD)>  . . . . . . . . . . . . . . . . . . . .

90-142

ROOM LAMP,PERSONAL LAMP



AND LUGGAGE ROOM LAMP

ROOM LAMP, PERSONAL LAMP AND



LUGGAGE ROOM LAMP



<WAGON (LHD)> . . . . . . . . . . . . . . . . . . . .

90-146

ROOM LAMP, PERSONAL LAMP AND



LUGGAGE ROOM LAMP



<WAGON (RHD)>. . . . . . . . . . . . . . . . . . . .

90-152

REAR FOG LAMP

REAR FOG LAMP <LHD>  . . . . . . . . . . . . .

90-158

REAR FOG LAMP <RHD> . . . . . . . . . . . . .

90-162

HEADLAMP LEVELLING SYSTEM

HEADLAMP LEVELLING SYSTEM



<LHD>. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

90-166

HEADLAMP LEVELLING SYSTEM



<RHD>  . . . . . . . . . . . . . . . . . . . . . . . . . . . .

90-168

TURN-SIGNAL LAMP AND HAZARD
WARNING LAMP

TURN SIGNAL LAMP AND HAZARD



WARNING LAMP <LHD>  . . . . . . . . . . . . . .

90-172

TURN SIGNAL LAMP AND HAZARD



WARNING LAMP <RHD> . . . . . . . . . . . . . .

90-176

BACK-UP LAMP

BACK-UP LAMP <LHD> . . . . . . . . . . . . . . .

90-180

BACK-UP LAMP <RHD> . . . . . . . . . . . . . . .

90-181

STOP LAMP

STOP LAMP <SEDAN (LHD)>  . . . . . . . . . .

90-182

STOP LAMP <SEDAN (RHD)> . . . . . . . . . .

90-183

STOP LAMP <WAGON (LHD)>  . . . . . . . . .

90-184

STOP LAMP <WAGON (RHD)> . . . . . . . . .

90-185

HORN  . . . . . . . . . . . . . . . . . . . . . . . . .

90-186

METER AND GAUGE

METER AND GAUGE <LHD> . . . . . . . . . . .

90-188

METER AND GAUGE <RHD>  . . . . . . . . . .

90-192

FUEL WARNING LAMP, OIL



PRESSURE WARNING LAMP AND



BRAKE WARNING LAMP

FUEL WARNING LAMP, OIL PRESSURE



WARNING LAMP AND BRAKE WARNING



LAMP <LHD>  . . . . . . . . . . . . . . . . . . . . . . .

90-196

FUEL WARNING LAMP, OIL PRESSURE



WARNING LAMP AND BRAKE WARNING



LAMP <RHD> . . . . . . . . . . . . . . . . . . . . . . .

90-198

POWER WINDOWS <LHD> . . . . . . . .

90-200

POWER WINDOWS <RHD>. . . . . . . .

90-206

Continued on next page

90-3

CENTRAL DOOR LOCKING



SYSTEM . . . . . . . . . . . . . . . . . . . . . . .

90-212

CENTRAL DOOR LOCKING SYSTEM



<LHD WITHOUT KEYLESS ENTRY>  . . . .

90-212

CENTRAL DOOR LOCKING SYSTEM



<RHD WITHOUT KEYLESS ENTRY> . . . .

90-216

CENTRAL DOOR LOCKING SYSTEM



<SEDAN LHD WITH KEYLESS ENTRY>. .

90-220

CENTRAL DOOR LOCKING SYSTEM



<SEDAN RHD WITH KEYLESS ENTRY>  .

90-226

CENTRAL DOOR LOCKING SYSTEM



<WAGON LHD WITH KEYLESS ENTRY> .

90-232

CENTRAL DOOR LOCKING SYSTEM



<WAGON RHD WITH KEYLESS ENTRY>

90-240

HEATER . . . . . . . . . . . . . . . . . . . . . . .

90-248

HEATER <LHD> . . . . . . . . . . . . . . . . . . . . .

90-248

HEATER <RHD>. . . . . . . . . . . . . . . . . . . . .

90-252

MANUAL AIR CONDITIONER. . . . . .

90-256

MANUAL AIR CONDITIONER <LHD> . . . .

90-256

MANUAL AIR CONDITIONER <RHD> . . . .

90-260

AUTOMATIC AIR CONDITIONER. . .

90-264

AUTOMATIC AIR CONDITIONER



<LHD>. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

90-264

AUTOMATIC AIR CONDITIONER



<RHD>  . . . . . . . . . . . . . . . . . . . . . . . . . . . .

90-270

WINDSHIELD WIPER AND WASHER

90-276

WINDSHIELD WIPER AND WASHER



<LHD>. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

90-276

WINDSHIELD WIPER AND WASHER



<RHD>  . . . . . . . . . . . . . . . . . . . . . . . . . . . .

90-280

REAR WIPER AND WASHER . . . . . .

90-284

REAR WIPER AND WASHER <LHD> . . . .

90-284

REAR WIPER AND WASHER <RHD> . . . .

90-288

REAR WINDOW DEFOGGER AND



DOOR MIRROR HEATER . . . . . . . . .

90-292

REAR WINDOW DEFOGGER AND



DOOR MIRROR HEATER <LHD> . . . . . . .

90-292

REAR WINDOW DEFOGGER AND



DOOR MIRROR HEATER <RHD> . . . . . . .

90-294

REMOTE CONTROLLED MIRROR . .

90-296

REMOTE CONTROLLED MIRROR



<LHD> . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

90-296

REMOTE CONTROLLED MIRROR



<RHD>. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

90-297

HEADLAMP WASHER . . . . . . . . . . . .

90-298

SPARE CONNECTOR



(FOR AUDIO)  . . . . . . . . . . . . . . . . . . .

90-300

SPARE CONNECTOR (FOR AUDIO)



<LHD> . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

90-300

SPARE CONNECTOR (FOR AUDIO)



<RHD>. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

90-302

CLOCK . . . . . . . . . . . . . . . . . . . . . . . .

90-304

CIGARETTE LIGHTER AND



ASHTRAY ILLUMINATION LAMP . . .

90-305

ACCESSORY SOCKET . . . . . . . . . . .

90-306

IMMOBILIZER SYSTEM . . . . . . . . . . .

90-308

IMMOBILIZER SYSTEM <LHD> . . . . . . . . .

90-308

IMMOBILIZER SYSTEM <RHD>  . . . . . . . .

90-310

ABS . . . . . . . . . . . . . . . . . . . . . . . . . . .

90-312

ABS <LHD> . . . . . . . . . . . . . . . . . . . . . . . . .

90-312

ABS <RHD>  . . . . . . . . . . . . . . . . . . . . . . . .

90-316

HEATED SEAT . . . . . . . . . . . . . . . . . .

90-320

RHEOSTAT. . . . . . . . . . . . . . . . . . . . .

90-322

RHEOSTAT <LHD>. . . . . . . . . . . . . . . . . . .

90-322

RHEOSTAT <RHD>  . . . . . . . . . . . . . . . . . .

90-323

SUPPLEMENTAL RESTRAINT



SYSTEM (SRS) . . . . . . . . . . . . . . . . . .

90-324

SUPPLEMENTAL RESTRAINT SYSTEM



(SRS) <LHD>  . . . . . . . . . . . . . . . . . . . . . . .

90-324

SUPPLEMENTAL RESTRAINT SYSTEM



(SRS) <RHD> . . . . . . . . . . . . . . . . . . . . . . .

90-330

SPARE CONNECTOR



(FOR FRONT FOG LAMP) . . . . . . . . .

90-336

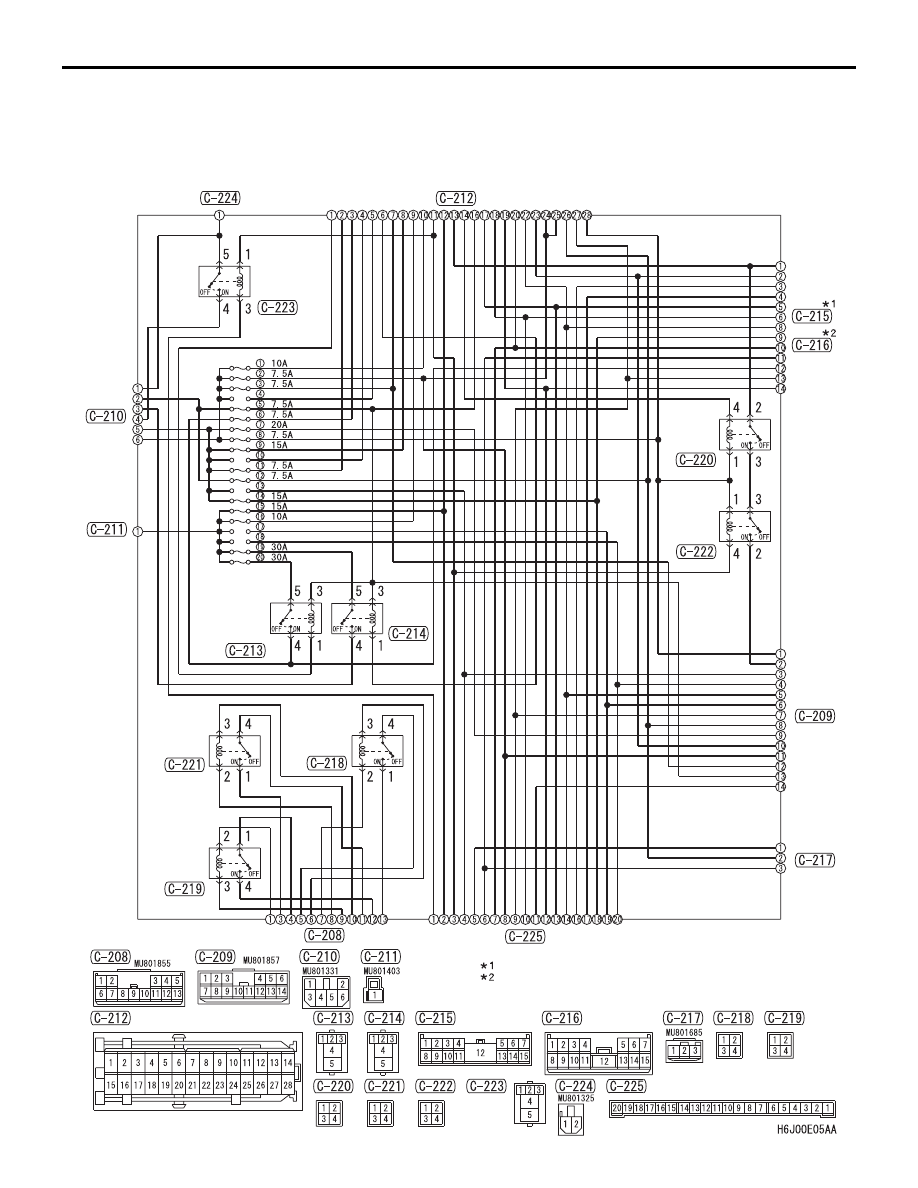

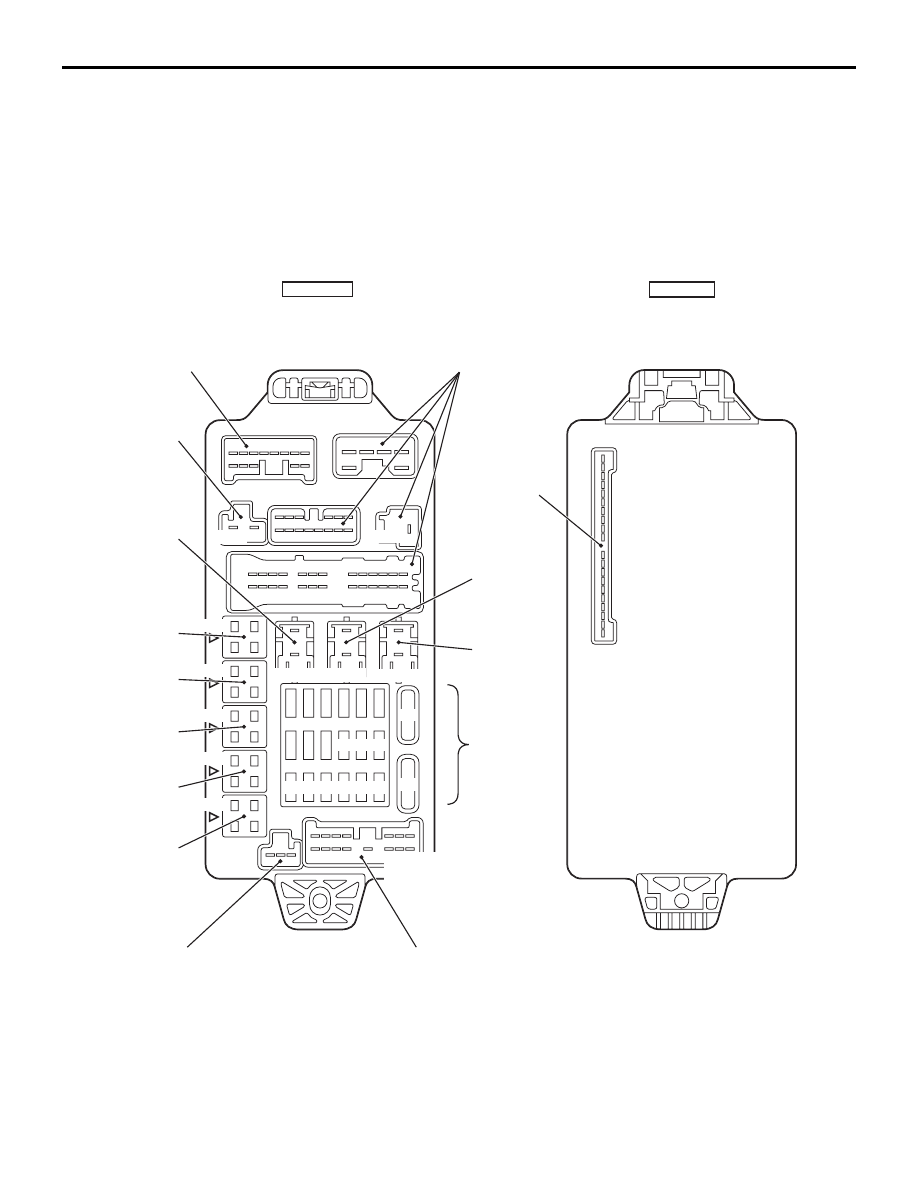

J/B

CIRCUIT DIAGRAMS

90-4

J/B

M1901000201607

POWER
WINDOW
RELAY

FUEL
PUMP
RELAY (2)

FUEL
PUMP
RELAY (1)

REAR
WINDOW
DEFOGGER
RELAY

BLOWER
RELAY

REAR FOG
LAMP
RELAY

J/B SIDE

HEATED
SEAT RELAY

ACCESSORY
SOCKET
RELAY

: LHD
: RHD

CONNECTOR NUMBERS ARE KEYED TO THE CONFIGIRATION
DIAGRAM (DASH PANEL) AND EACH CIRCUIT DIAGRAM.

NOTE

·
·
·

J/B

CIRCUIT DIAGRAMS

90-5

NOTE:

.

•

The triangle mark on the relay housing should face that on the J/B and the relay box.

AC209083

Front side

C-208

C-222

C-224

C-220

C-221

C-219

C-217

C-218

C-212

C-211

C-210

C-209

Fuel pump
relay (1)

Fuel pump
relay (2)

Heated seat
relay

Rear fog
lamp relay

No connection

To roof wiring
harness

To floor wiring
harness

Rear
window
defogger
relay

Blower
relay

To instrument panel
wiring harness

To instrument panel
wiring harness

Power
window
relay

ETACS-ECU

C-225

AM

Rear side

C-223

C-214

C-213

1

2

3

4

Fuses
(No.1 to 20)

1

2

3

4

1

2

3

4

1

2

3

4

1

2

3

4

Accessory
socket relay

1

7

13

2

8

14

3

9

15

4

10

16

5

11

17

6

12

20

19

18

C-215 <LHD>
C-216 <RHD>
