REAR ROLL STOPPER AND CROSSMEMBER

TSB Revision

POWER PLANT MOUNT

32-13

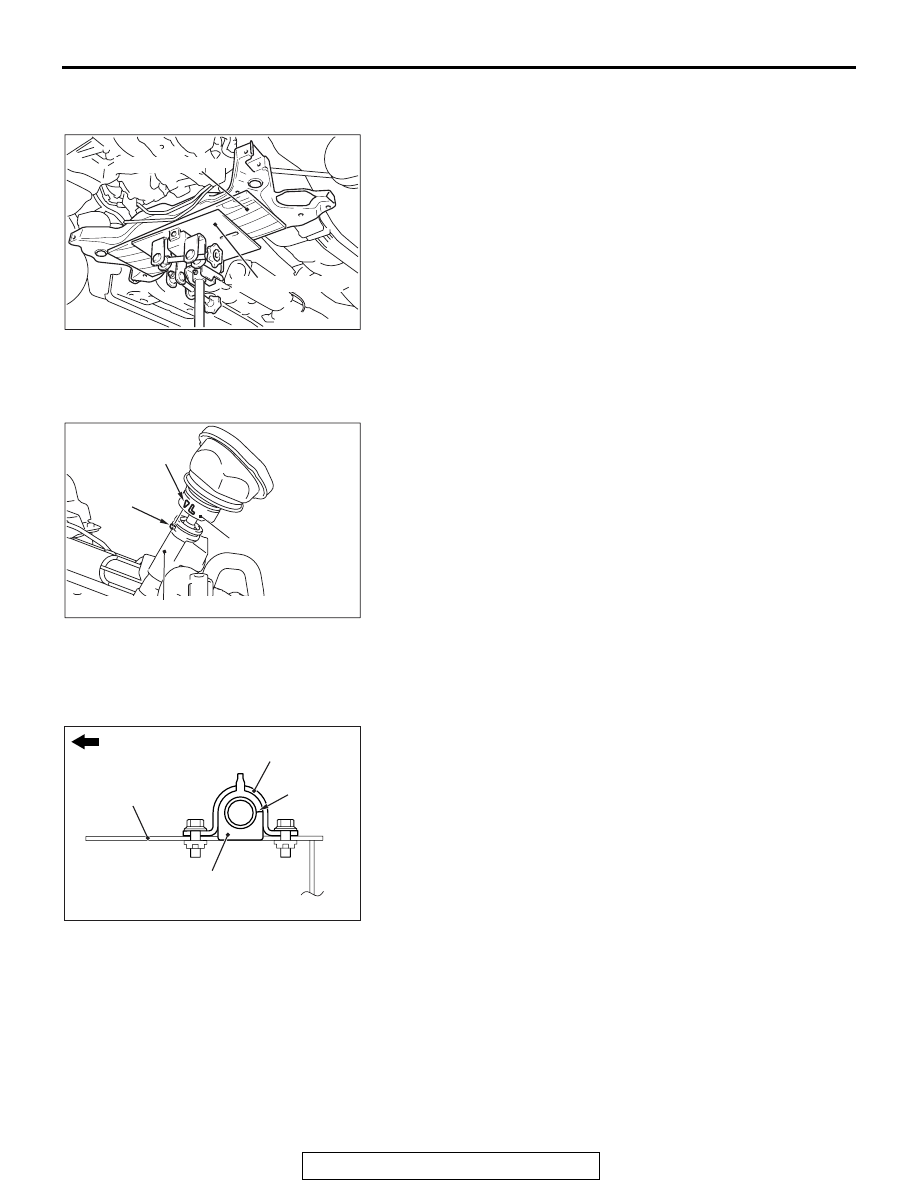

<<C>> FRONT AXLE CROSSMEMBER
ASSEMBLY REMOVAL

AC606181

Piece of wood

Transmission jack

AB

1. Jack up and support the font axle crossmember, remove the

front axle crossmember mounting bolt.

2. Check the hoses and harnesses for roughness, and then

remove the front axle crossmember assembly with the rear
roll stopper and the steering gear and linkage installed.

INSTALLATION SERVICE POINTS

.

>>A<< JOINT COVER GROMMET INSTALLATION

AC606182AD

Joint cover grommet

Steering gear and linkage assembly

Protrusion
part

Mating mark

Install the joint cover grommet by aligning the projection of the
steering gear and linkage assembly with the mating mark of the
joint cover grommet as shown in the figure.

.

>>B<< STABILIZER BAR/STABILIZER
BUSHING/STABILIZER BAR BRACKET
INSTALLATION

AC609899

AB

Stabilizer bushing

Front axle
crossmember

Stabilizer bar
bracket

Slit

Front

Install the stabilizer bar, the stabilizer bushing and the stabilizer
bar bracket as shown in the figure.

.

REAR ROLL STOPPER AND CROSSMEMBER

TSB Revision

POWER PLANT MOUNT

32-14

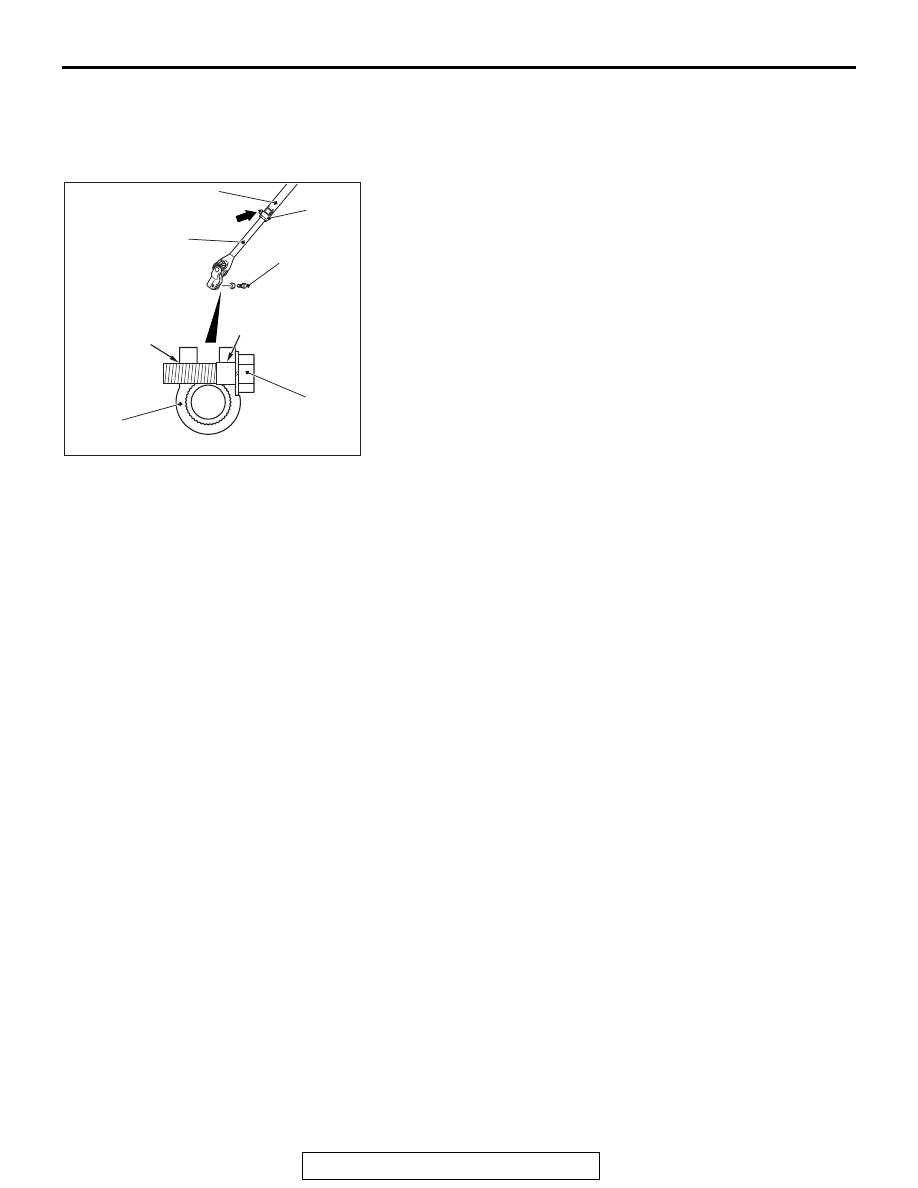

>>C<< STEERING COLUMN SHAFT ASSEMBLY
AND STEERING GEAR AND LINKAGE ASSEMBLY
CONNECTION/STEERING COLUMN BOLT
INSTALLATION

AC709244AB

Yoke steering
column assembly

Bolt hole
(Tapped hole)

Bolt hole
(No tapped hole)

Clip

Claw

Steering
column bolt

Shaft B

Shaft A

Steering
column bolt

1. Pinch the claw of the clip shown in the figure. While sliding

shaft A from shaft B, connect the steering column shaft
assembly with the steering gear and linkage assembly.

2. Insert the steering column bolt into the no-tapped bolt hole,

and tighten it to the specified torque.

Tightening torque: 20

± 5 N⋅ m (15 ± 3 ft-lb)

37-1

GROUP 37

POWER STEERING

CONTENTS

GENERAL INFORMATION . . . . . . . .

37-2

GENERAL SPECIFICATIONS . . . . . .

37-2

SERVICE SPECIFICATIONS. . . . . . .

37-3

LUBRICANTS  . . . . . . . . . . . . . . . . . .

37-3

SEALANTS  . . . . . . . . . . . . . . . . . . . .

37-3

POWER STEERING DIAGNOSIS . . .

37-4

INTRODUCTION TO POWER STEERING
DIAGNOSIS  . . . . . . . . . . . . . . . . . . . . . . . .

37-4

POWER STEERING DIAGNOSIS
TROUBLESHOOTING STRATEGY . . . . . .

37-4

SYMPTOM CHART. . . . . . . . . . . . . . . . . . .

37-4

SYMPTOM PROCEDURES . . . . . . . . . . . .

37-5

SPECIAL TOOLS. . . . . . . . . . . . . . . .

37-12

ON-VEHICLE SERVICE. . . . . . . . . . .

37-14

STEERING WHEEL FREE PLAY CHECK .

37-14

STEERING ANGLE CHECK . . . . . . . . . . . .

37-14

TIE ROD END BALL JOINT DUST COVER



CHECK . . . . . . . . . . . . . . . . . . . . . . . . . . . .

37-15

TIE ROD END BALL JOINT BREAKAWAY



TORQUE CHECK . . . . . . . . . . . . . . . . . . . .

37-15

STATIONARY STEERING EFFORT



CHECK . . . . . . . . . . . . . . . . . . . . . . . . . . . .

37-16

STEERING WHEEL RETURN TO CENTER



CHECK . . . . . . . . . . . . . . . . . . . . . . . . . . . .

37-17

DRIVE BELT TENSION CHECK AND



ADJUSTMENT  . . . . . . . . . . . . . . . . . . . . . .

37-17

FLUID LEVEL CHECK  . . . . . . . . . . . . . . . .

37-17

FLUID REPLACEMENT  . . . . . . . . . . . . . . .

37-18

POWER STEERING SYSTEM AIR



BLEEDING  . . . . . . . . . . . . . . . . . . . . . . . . .

37-19

OIL PUMP PRESSURE TEST  . . . . . . . . . .

37-20

POWER STEERING PRESSURE SWITCH



CHECK  . . . . . . . . . . . . . . . . . . . . . . . . . . . .

37-21

STEERING WHEEL*. . . . . . . . . . . . . .

37-22

REMOVAL AND INSTALLATION  . . . . . . . .

37-22

STEERING SHAFT* . . . . . . . . . . . . . .

37-26

REMOVAL AND INSTALLATION  . . . . . . . .

37-26

DISASSEMBLY AND REASSEMBLY . . . . .

37-29

POWER STEERING GEAR BOX AND
LINKAGE* . . . . . . . . . . . . . . . . . . . . . .

37-31

REMOVAL AND INSTALLATION  . . . . . . . .

37-31

INSPECTION. . . . . . . . . . . . . . . . . . . . . . . .

37-35

DISASSEMBLY AND REASSEMBLY . . . . .

37-36

POWER STEERING OIL PUMP



ASSEMBLY. . . . . . . . . . . . . . . . . . . . .

37-38

REMOVAL AND INSTALLATION  . . . . . . . .

37-38

POWER STEERING HOSES  . . . . . . .

37-40

REMOVAL AND INSTALLATION  . . . . . . . .

37-40

WARNINGS REGARDING SERVICING OF SUPPLEMENTAL RESTRAINT SYSTEM (SRS) EQUIPPED VEHICLES

WARNING

•

Improper service or maintenance of any component of the SRS, or any SRS-related component, can lead to

personal injury or death to service personnel (from inadvertent firing of the air bag) or to the driver and

passenger (from rendering the SRS inoperative).

•

Service or maintenance of any SRS component or SRS-related component must be performed only at an

authorized MITSUBISHI dealer.

•

MITSUBISHI dealer personnel must thoroughly review this manual, and especially its GROUP 52B - Supplemental

Restraint System (SRS) before beginning any service or maintenance of any component of the SRS or any

SRS-related component.

NOTE

The SRS includes the following components: SRS air bag control unit, SRS warning light, front impact sensors, driver’s and

passenger’s (front) air bag modules, knee air bag module, side-airbag module, curtain air bag module, side impact sensors,

seat belt pre-tensioners, clock spring, and interconnecting wiring. Other SRS-related components (that may have to be

removed/installed in connection with SRS service or maintenance) are indicated in the table of contents by an asterisk (*).

GENERAL INFORMATION

TSB Revision

POWER STEERING

37-2

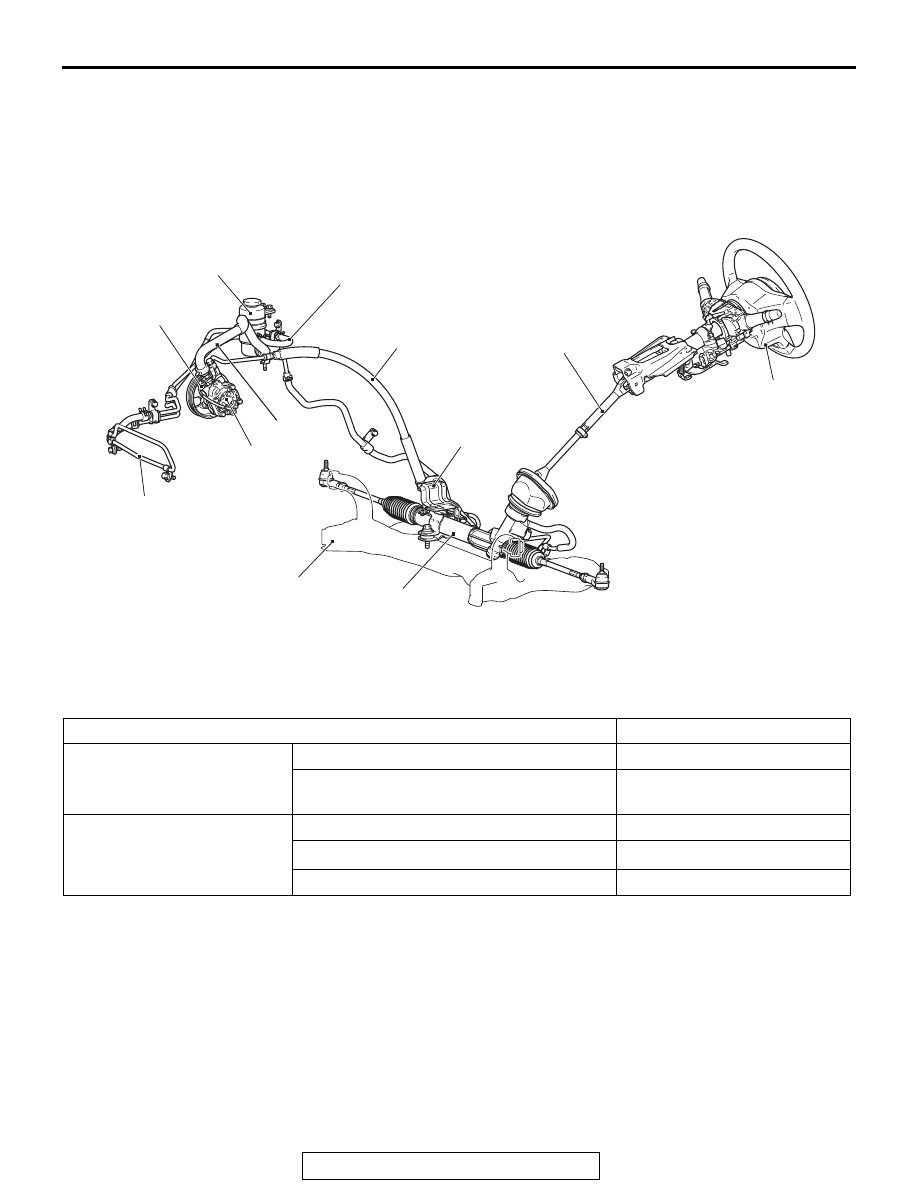

GENERAL INFORMATION

M1372000101192

• The steering wheel has three spokes. All vehicles

are equipped with SRS (Supplemental Restraint
System).

• The steering column has a shock absorbing

mechanism and a tilt steering mechanism.

•

AC710604 AB

Steering wheel

Steering column
shaft assembly

Pressure hose
assembly

Oil reservoir

Suction hose

Oil pump assembly

Steering gear

Return hose

Front axle crossmember

Heat protector

Pressure switch

Cooler tube assembly

The steering system uses a vane oil pump with a
fluid flow control system, so that steering effort
varies with engine speed.

GENERAL SPECIFICATIONS

M1372000200431

Item

Specification

Power steering gear box

Type

Rack and pinion

Stroke ratio (Rack stroke/Steering wheel
maximum turning radius) mm/rev (in/rev)

65.97 (2.59)

Oil pump

Type

Vane type

Displacement cm

3

/rev (cu in/rev)

9.0 (0.55)

Relief set pressure MPa (psi)

8.55 (1.197)
