SEAT BELT

TSB Revision

INTERIOR

52A-29

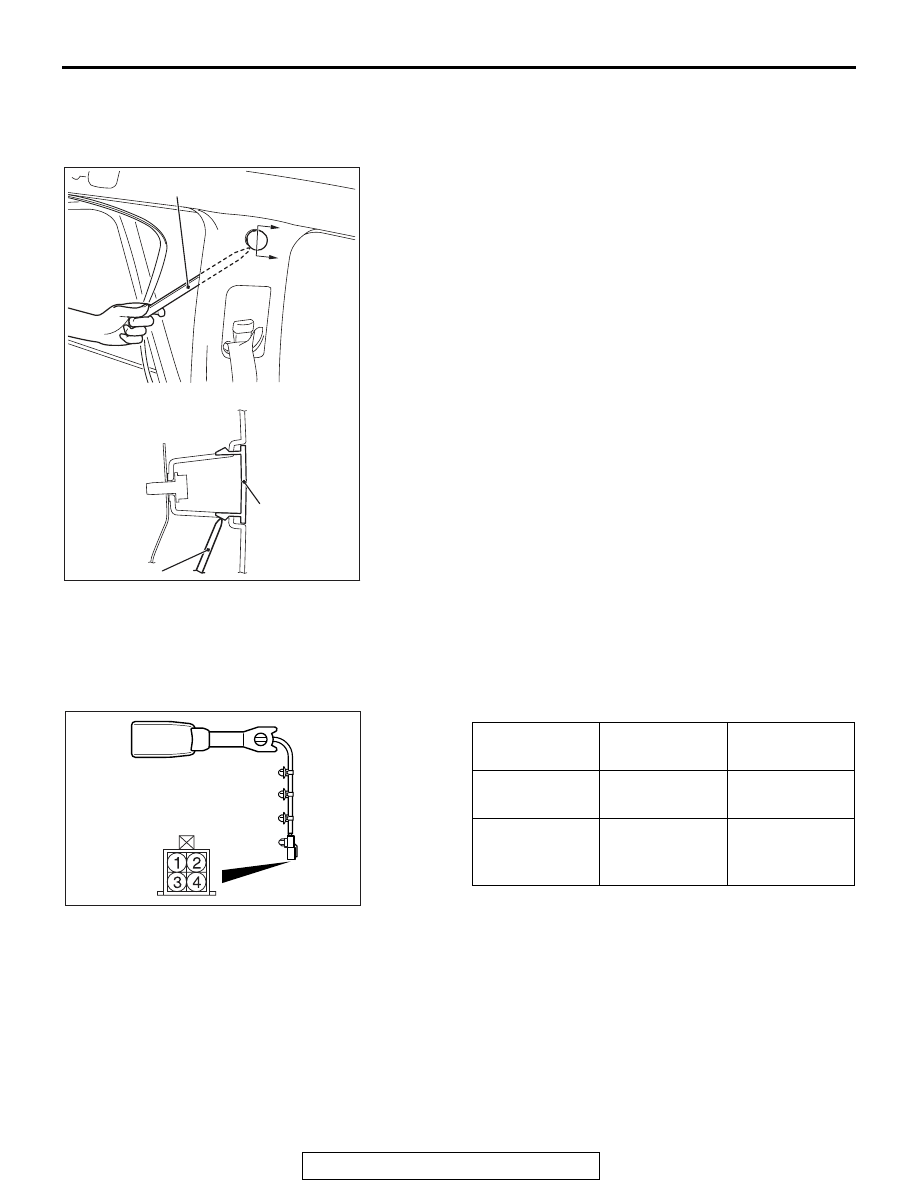

REMOVAL SERVICE POINT

.

<<A>> CENTER PILLAR TRIM UPPER CAP
REMOVAL

AC606516

A

A

MB990784

AJ

MB990784

Section A – A

Center pillar trim
upper cap

Remove the opening trim. Remove the center pillar trim upper
cap by inserting the special tool MB990784 between the center
pillar trim upper and body as shown in the illustration.

INSPECTION

M1523004400547

.

SEAT BELT BUCKLE SWITCH CONTINUITY
CHECK (DRIVER’S SIDE)

AC709225AB

Item

Tester
connection

Specified
condition

Fastened seat
belt

1

− 2

Open circuit

Unfastened
seat belt

1

− 2

Continuity
exists (2

Ω or

less)

.

SEAT BELT

TSB Revision

INTERIOR

52A-30

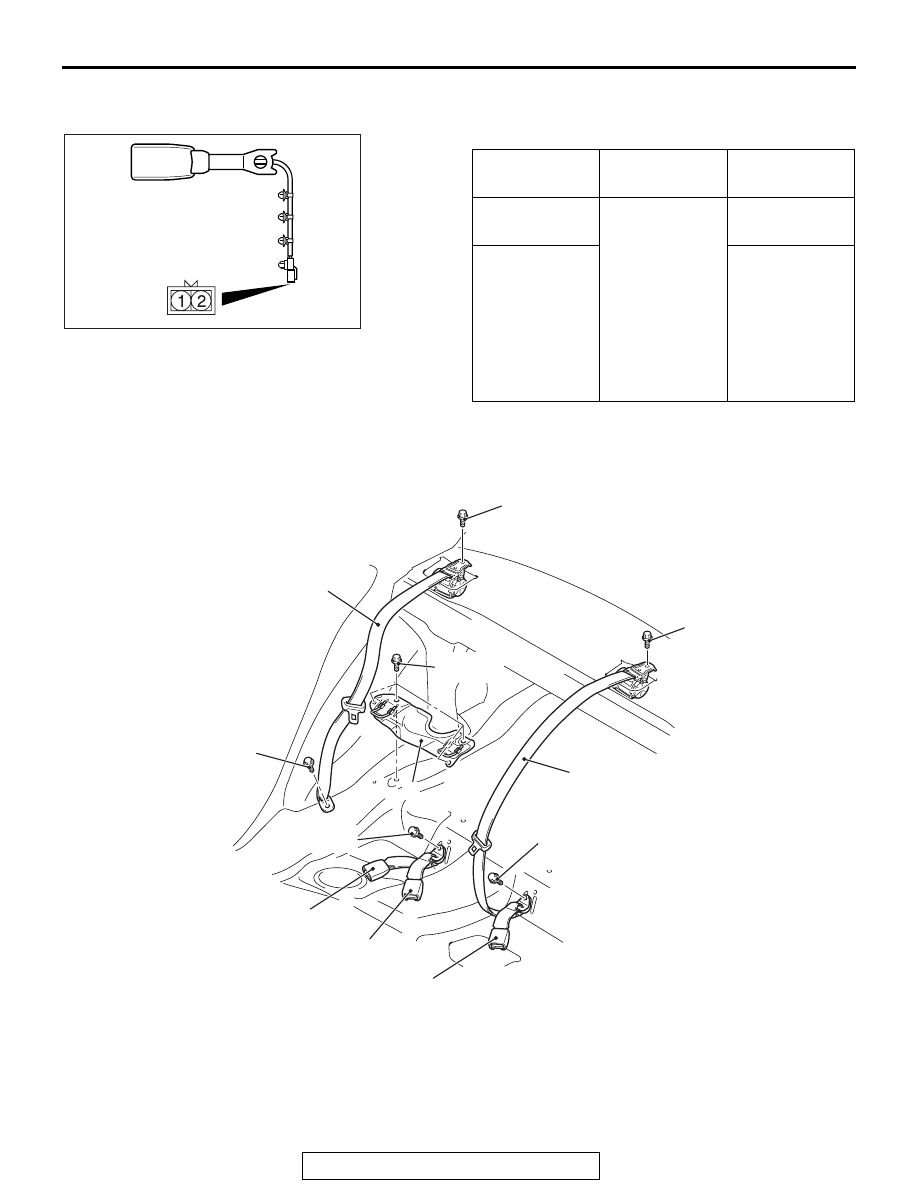

SEAT BELT BUCKLE SWITCH CONTINUITY
CHECK (PASSENGER’S SIDE)

AC709226AB

Power supply voltage: 5V

Check
condition

Power supply
connection

Normal
condition

The seatbelt is
fastened.

• Connect

terminal
No.1 to the
negative
terminal.

• Connect

terminal
No.2 to the
positive
terminal.

12 - 17 mA

The seatbelt is
not fastened.

4 - 7 mA

REAR SEAT BELT

REMOVAL AND INSTALLATION

M1523001600810

AC609742

43 ± 8 N·m
32 ± 6 ft-lb

43 ± 8 N·m
32 ± 6 ft-lb

4

2

AB

3

1

5

1

43 ± 8 N·m
32 ± 6 ft-lb

43 ± 8 N·m
32 ± 6 ft-lb

43 ± 8 N·m
32 ± 6 ft-lb

43 ± 8 N·m
32 ± 6 ft-lb

Removal steps

• Rear seat cushion assembly (Refer to

P.52A-25

).

• Rear seatback assembly (Refer to

P.52A-25

).

• Rear shelf trim (Refer to

P.52A-11

).

1. Inner seat belt
2. Center seat belt, inner
3. Center seat belt, outer
4. Outer seat belt
5. Lower child anchor bracket

Removal steps (Continued)

52B-1

GROUP 52B

SUPPLEMENTAL

RESTRAINT

SYSTEM (SRS)

CONTENTS

GENERAL INFORMATION . . . . . . . .

52B-3

SERVICE PRECAUTIONS. . . . . . . . .

52B-25

SRS AIR BAG DIAGNOSIS . . . . . . . .

52B-28

INTRODUCTION TO DIAGNOSIS . . . . . . .

52B-28

TROUBLESHOOTING STRATEGY . . . . . .

52B-28

DIAGNOSTIC FUNCTION  . . . . . . . . . . . . .

52B-28

SRS WARNING LIGHT CHECK . . . . . . . . .

52B-30

PASSENGER'S SEAT BELT WARNING



LIGHT CHECK  . . . . . . . . . . . . . . . . . . . . . .

52B-30

PASSENGER'S AIR BAG OFF INDICATOR



LIGHT CHECK  . . . . . . . . . . . . . . . . . . . . . .

52B-30

DIAGNOSTIC TROUBLE CODE CHART



<SRS-ECU> . . . . . . . . . . . . . . . . . . . . . . . .

52B-31

DIAGNOSTIC TROUBLE CODE



PROCEDURES <SRS-ECU> . . . . . . . . . . .

52B-35

DIAGNOSTIC TROUBLE CODE CHART



<OCCUPANT CLASSIFICATION-ECU>  . .

52B-297

DIAGNOSTIC TROUBLE CODE PROCEDURES
<OCCUPANT CLASSIFICATION-ECU>  . .

52B-300

TROUBLE SYMPTOM CHART . . . . . . . . . .

52B-357

SYMPTOM PROCEDURES  . . . . . . . . . . . .

52B-358

DATA LIST REFERENCE TABLE. . . . . . . .

52B-367

ACTUATOR TEST REFERENCE TABLE . .

52B-368

FAIL-SAFE FUNCTION REFERENCE



TABLE . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

52B-368

ACCURACY CHECK OF OCCUPANT
CLASSIFICATION SENSOR REFERENCE



TABLE . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

52B-368

SPECIAL TOOLS . . . . . . . . . . . . . . . .

52B-369

TEST EQUIPMENT . . . . . . . . . . . . . . .

52B-370

POST-COLLISION DIAGNOSIS. . . . .

52B-371

INDIVIDUAL COMPONENT SERVICE

52B-377

Continued on next page

Battery posts, terminals and related accessories contain lead and lead compounds. WASH HANDS

AFTER HANDLING.

WARNING

WARNING

•

Carefully read and observe the information in the SRS SERVICE PRECAUTIONS prior to any service.

•

For information concerning diagnosis or maintenance, always observe the procedures in the SRS Diagnosis or

the SRS Maintenance sections, respectively.

•

If any SRS components are removed or replaced in connection with any service procedures, be sure to follow the

procedures in the INDIVIDUAL COMPONENT SERVICE section for the comportments involved.

•

If you have any questions about the SRS, please contact the MMNA Tech Line.

52B-2

ON-VEHICLE SERVICE. . . . . . . . . . .

52B-378

ACCURACY CHECK OF OCCUPANT
CLASSIFICATION SENSOR  . . . . . . . . . . .

52B-378

FRONT IMPACT SENSORS  . . . . . . .

52B-380

REMOVAL AND INSTALLATION . . . . . . . .

52B-380

INSPECTION  . . . . . . . . . . . . . . . . . . . . . . .

52B-382

SRS CONTROL UNIT (SRS-ECU). . .

52B-383

REMOVAL AND INSTALLATION . . . . . . . .

52B-383

INSPECTION  . . . . . . . . . . . . . . . . . . . . . . .

52B-385

DRIVER'S AIR BAG MODULE AND CLOCK
SPRING  . . . . . . . . . . . . . . . . . . . . . . .

52B-386

REMOVAL AND INSTALLATION . . . . . . . .

52B-386

INSPECTION  . . . . . . . . . . . . . . . . . . . . . . .

52B-392

PASSENGER'S (FRONT) AIR BAG



MODULE  . . . . . . . . . . . . . . . . . . . . . .

52B-393

REMOVAL AND INSTALLATION . . . . . . . .

52B-393

INSPECTION  . . . . . . . . . . . . . . . . . . . . . . .

52B-397

KNEE AIR BAG MODULE . . . . . . . . .

52B-398

REMOVAL AND INSTALLATION . . . . . . . .

52B-398

INSPECTION. . . . . . . . . . . . . . . . . . . . . . . .

52B-401

SIDE IMPACT SENSOR . . . . . . . . . . .

52B-402

REMOVAL AND INSTALLATION  . . . . . . . .

52B-402

INSPECTION. . . . . . . . . . . . . . . . . . . . . . . .

52B-404

SIDE-AIRBAG MODULES . . . . . . . . .

52B-405

REMOVAL AND INSTALLATION  . . . . . . . .

52B-405

INSPECTION. . . . . . . . . . . . . . . . . . . . . . . .

52B-408

CURTAIN AIR BAG MODULES . . . . .

52B-409

REMOVAL AND INSTALLATION  . . . . . . . .

52B-409

INSPECTION. . . . . . . . . . . . . . . . . . . . . . . .

52B-412

SEAT BELTS WITH



PRE-TENSIONER . . . . . . . . . . . . . . . .

52B-413

REMOVAL AND INSTALLATION  . . . . . . . .

52B-413

INSPECTION. . . . . . . . . . . . . . . . . . . . . . . .

52B-416

AIR BAG MODULE AND SEAT BELT
PRE-TENSIONER DISPOSAL



PROCEDURES . . . . . . . . . . . . . . . . . .

52B-417
