ABS, ASC, ACD, AYC AND S-AWC <TC-SST>

TSB Revision

CIRCUIT DIAGRAMS

90-257

WIRE COLOR CODE
B : BLACK     LG : LIGHT GREEN     G : GREEN     L : BLUE     W : WHITE     Y : YELLOW     SB : SKY BLUE
BR : BROWN     O : ORANGE     GR : GRAY     R : RED     P : PINK     V : VIOLET     PU : PURPLE     SI : SILVER

MOTOR
POWER
SUPPLY

ASC-ECU

MOTOR

(LH)

(LH)

(RH)

(RH)

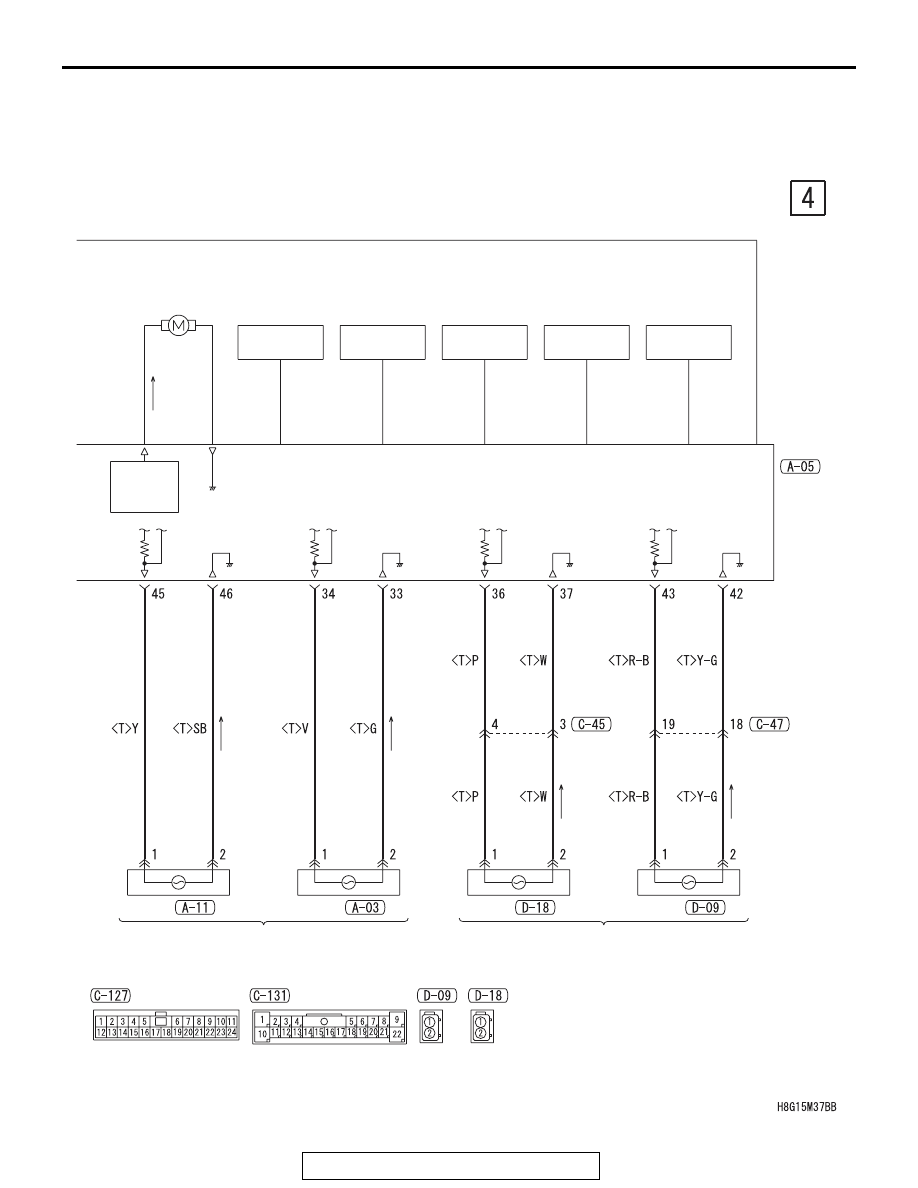

FRONT WHEEL SPEED SENSOR

REAR WHEEL SPEED SENSOR

PRESSURE
SENSOR

PRESSURE
SENSOR

PRESSURE
SENSOR

PRESSURE
SENSOR

PRESSURE
SENSOR

ABS, ASC, ACD, AYC AND S-AWC <TC-SST>

TSB Revision

CIRCUIT DIAGRAMS

90-258

ABS, ASC, ACD, AYC AND S-AWC <TC-SST> (CONTINUED)

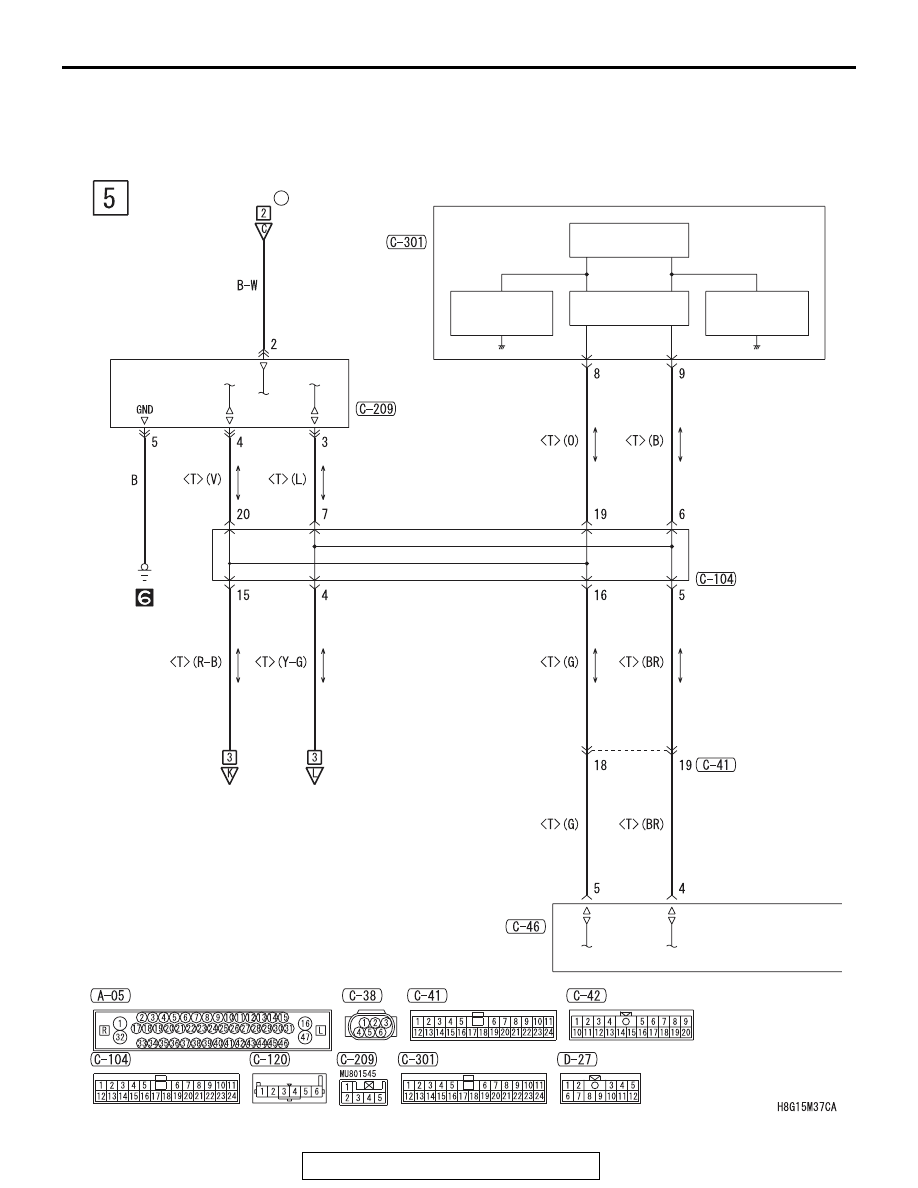

ETACS-
ECU

INTERFACE
CIRCUIT

CAN DRIVE
CIRCUIT

ANALOG
INTERFACE
CIRCUIT

ANALOG
INTERFACE
CIRCUIT

S-AWC-ECU

JOINT
CONNECTOR
(CAN2)

ETACS-ECU

(FUSE     )

12

STEERING
WHEEL
SRNSOR

ABS, ASC, ACD, AYC AND S-AWC <TC-SST>

TSB Revision

CIRCUIT DIAGRAMS

90-259

JOINT
CONNECTOR
(4)

JOINT
CONNECTOR
(5)

JOINT
CONNECTOR (3)

JOINT CONNECTOR (7)

ETACS-ECU

ETACS-ECU

(FUSE     )

8

(FUSE     )

12

ETACS-ECU

(FUSE     )

12

(FUSE     )

17

WIRE COLOR CODE
B : BLACK     LG : LIGHT GREEN     G : GREEN     L : BLUE     W : WHITE     Y : YELLOW     SB : SKY BLUE
BR : BROWN     O : ORANGE     GR : GRAY     R : RED     P : PINK     V : VIOLET     PU : PURPLE     SI : SILVER

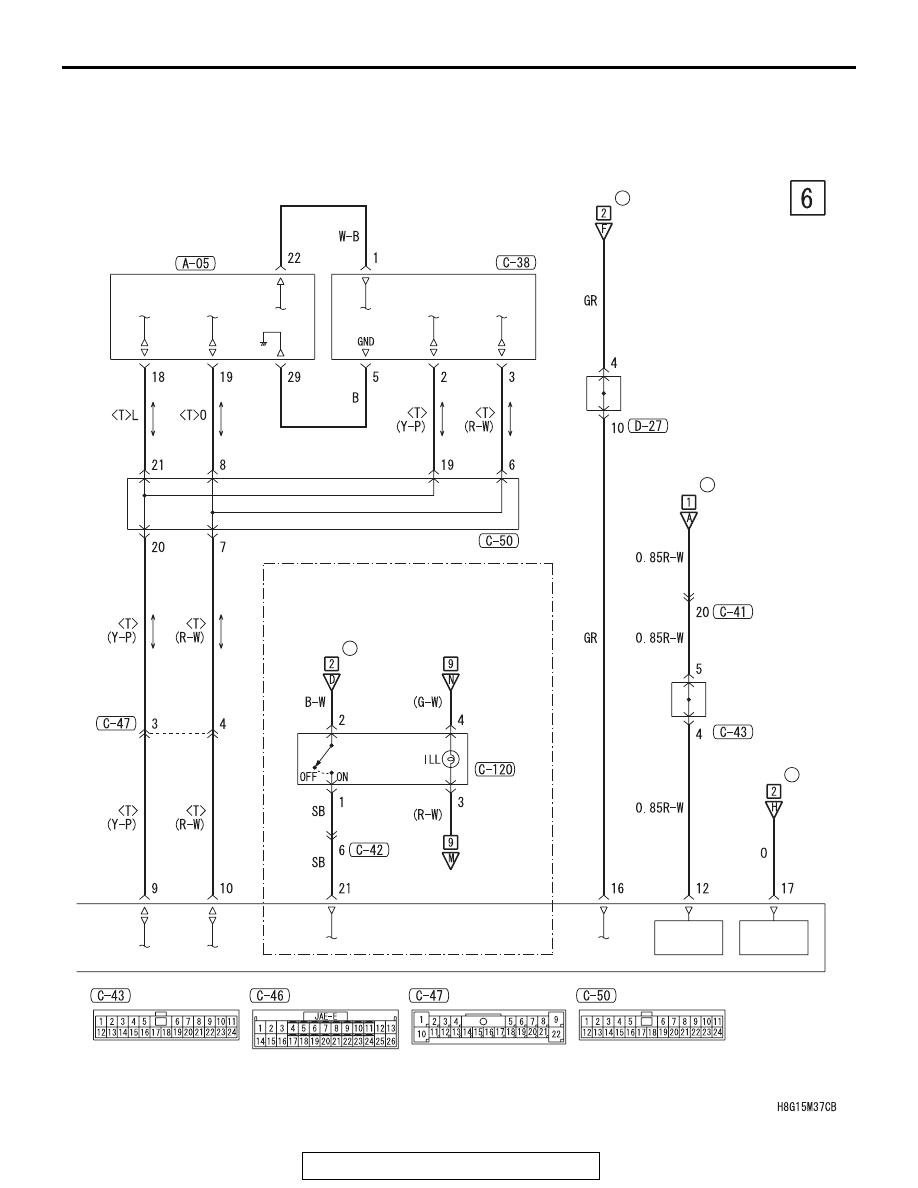

G AND YAW
RATE SENSOR

ASC-ECU

COMBINATION
METER

<VEHICLES WITH STEERING WHEEL
AUDIO REMOTE CONTROL SWITCH >

POWER
SUPPLY

BATTERY
BACKUP

AWC
SWITCH

ABS, ASC, ACD, AYC AND S-AWC <TC-SST>

TSB Revision

CIRCUIT DIAGRAMS

90-260

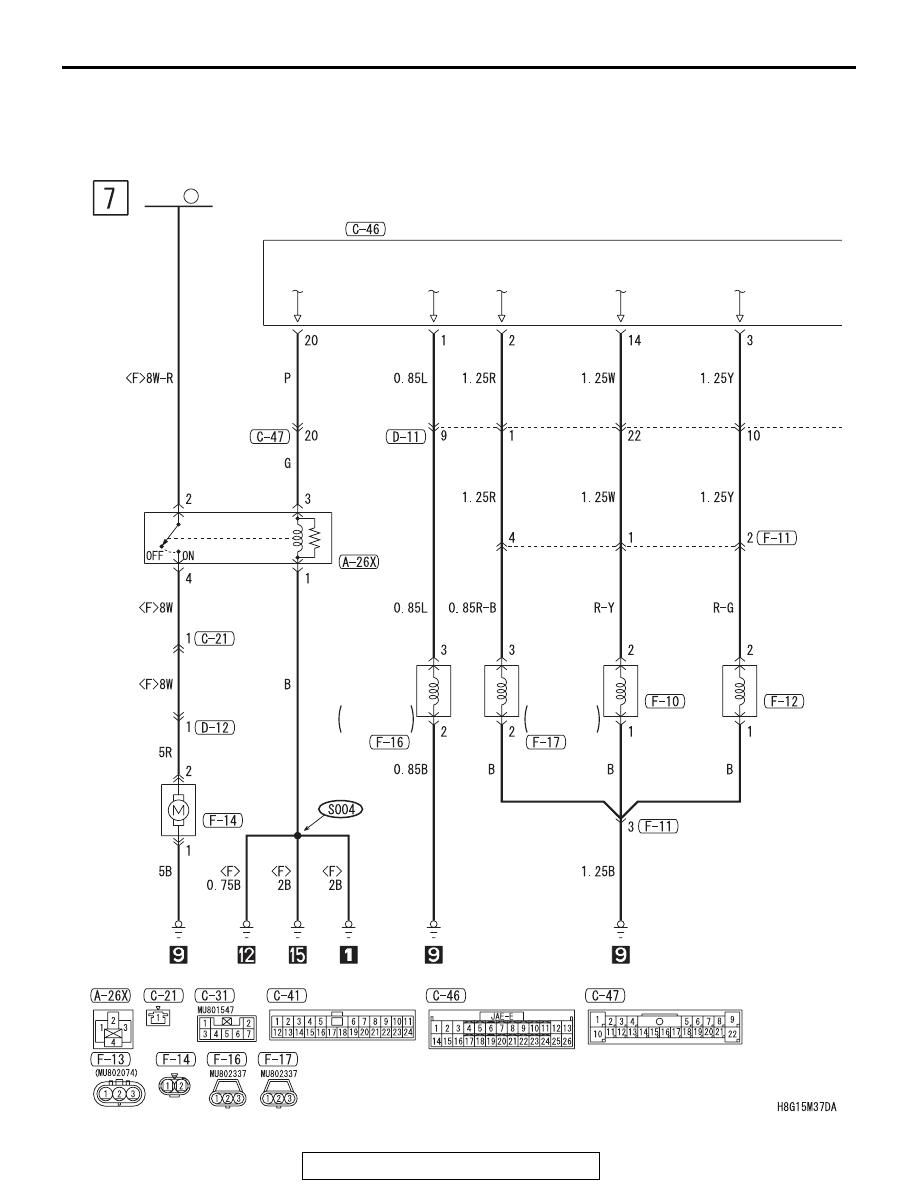

ABS, ASC, ACD, AYC AND S-AWC <TC-SST> (CONTINUED)

FUSIBLE
LINK

35

ELECTRIC
PUMP
RELAY

ELECTRIC
PUMP

PROPOR-
TIONING
VALVE

FOR ACD
CONTROL

PROPOR-
TIONING
VALVE

FOR ACD
CONTROL

DIRECTION
VALVE (LH)

DIRECTION
VALVE (RH)

S-AWC-ECU
