KEYLESS OPERATING SYSTEM (KOS)

TSB Revision

CIRCUIT DIAGRAMS

90-177

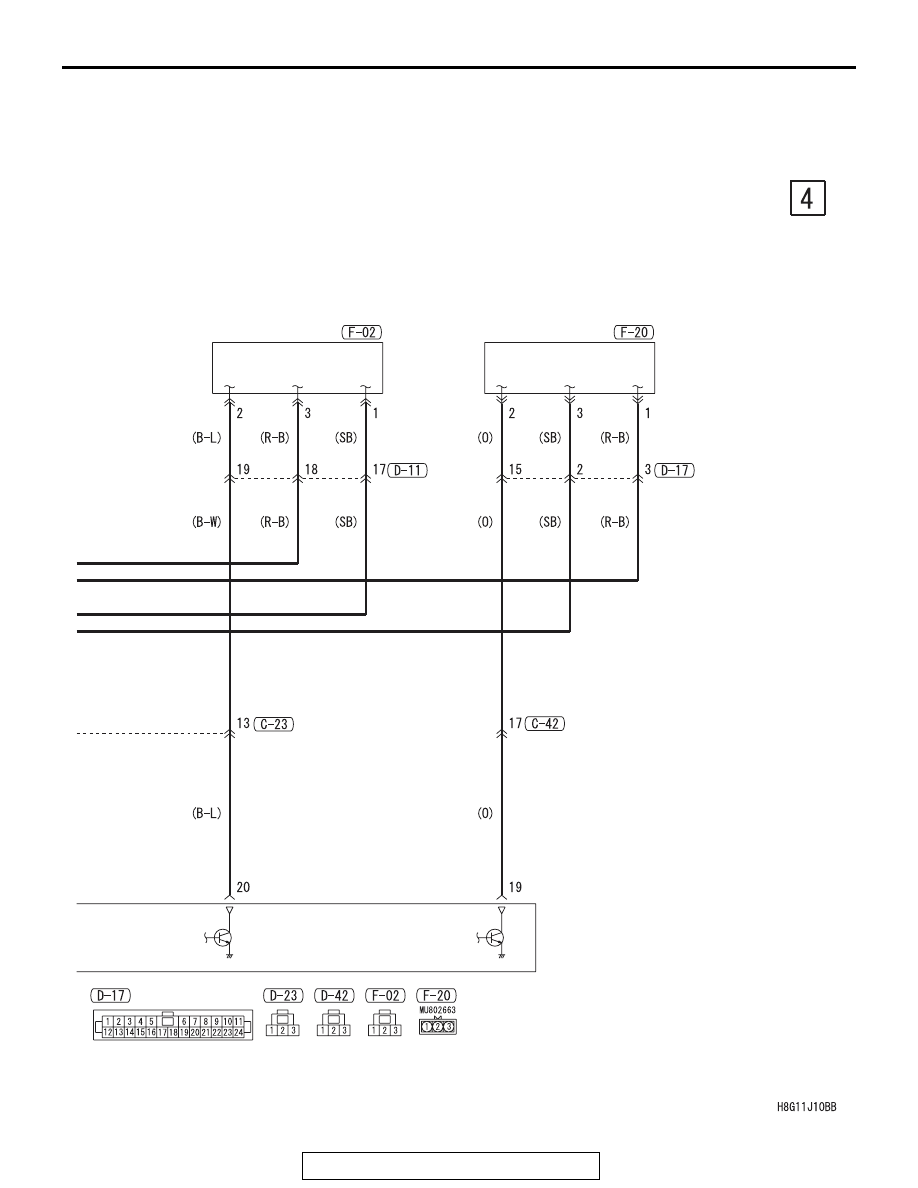

OUTSIDE TRANSMISSION
ANTENNA ASSEMBLY
(TRUNK LID)

INSIDE TRANSMISSION
ANTENNA ASSEMBLY
(REAR)

WIRE COLOR CODE
B : BLACK     LG : LIGHT GREEN     G : GREEN     L : BLUE     W : WHITE     Y : YELLOW     SB : SKY BLUE
BR : BROWN     O : ORANGE     GR : GRAY     R : RED     P : PINK     V : VIOLET     PU : PURPLE     SI : SILVER

KEYLESS OPERATING SYSTEM (KOS)

TSB Revision

CIRCUIT DIAGRAMS

90-178

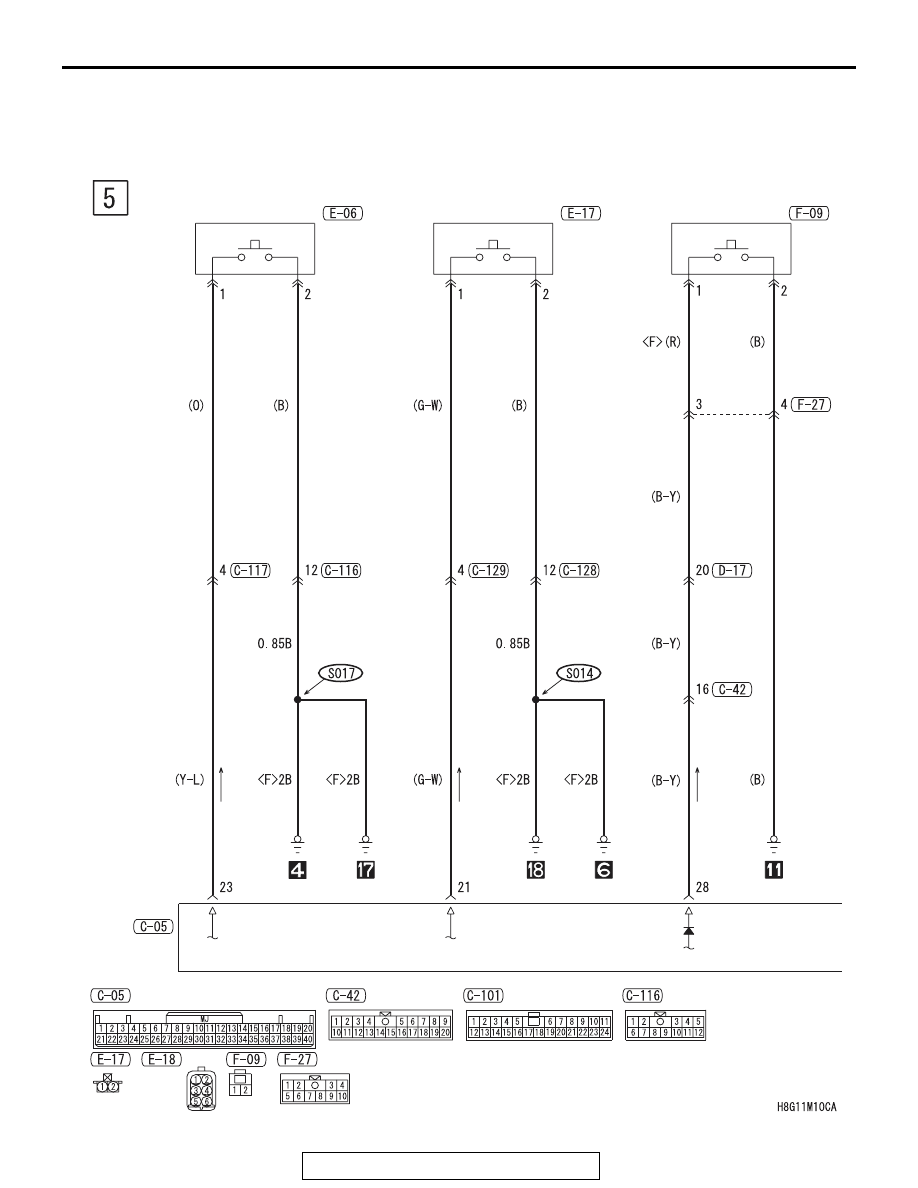

KEYLESS OPERATING SYSTEM (KOS) (CONTINUED)

KOS-ECU

LOCK SWITCH
(FRONT DOOR: RH)

LOCK SWITCH
(FRONT DOOR: LH)

TRUNK LID
OPENER SWITCH

KEYLESS OPERATING SYSTEM (KOS)

TSB Revision

CIRCUIT DIAGRAMS

90-179

WIRE COLOR CODE
B : BLACK     LG : LIGHT GREEN     G : GREEN     L : BLUE     W : WHITE     Y : YELLOW     SB : SKY BLUE
BR : BROWN     O : ORANGE     GR : GRAY     R : RED     P : PINK     V : VIOLET     PU : PURPLE     SI : SILVER

UNLOCK SENSOR
(FRONT DOOR: RH)

UNLOCK SENSOR
(FRONT DOOR: LH)

JOINT
CONNECTOR
(1)

KEYLESS OPERATING SYSTEM (KOS)

TSB Revision

CIRCUIT DIAGRAMS

90-180

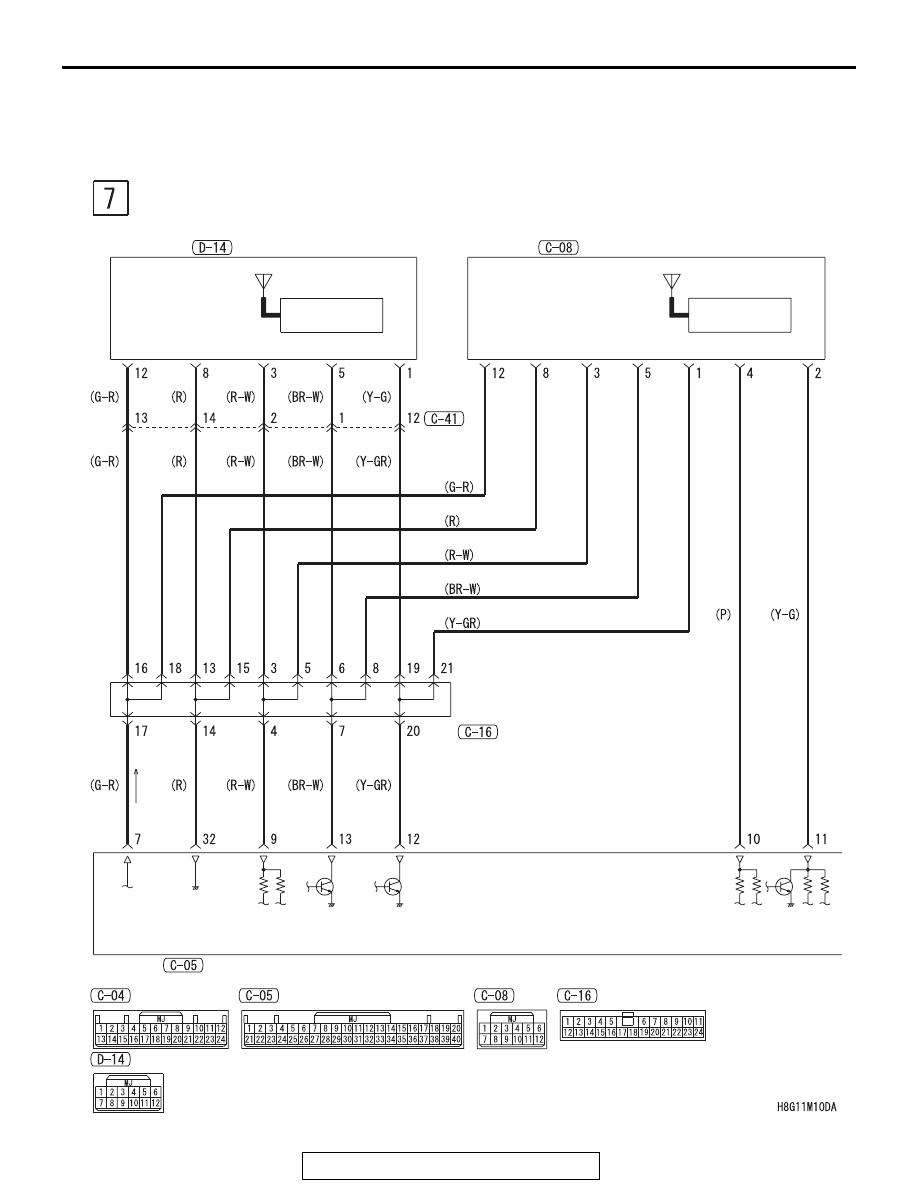

KEYLESS OPERATING SYSTEM (KOS) (CONTINUED)

JOINT
CONNECTOR
(6)

RECEIVER

IMMOBILIZER
ANTENNA

KOS-ECU

RECEIVER ANTENNA
ASSEMBLY

RECEIVER ANTENNA
MODULE
