Mitsubishi Evolution X. Manual - part 1199

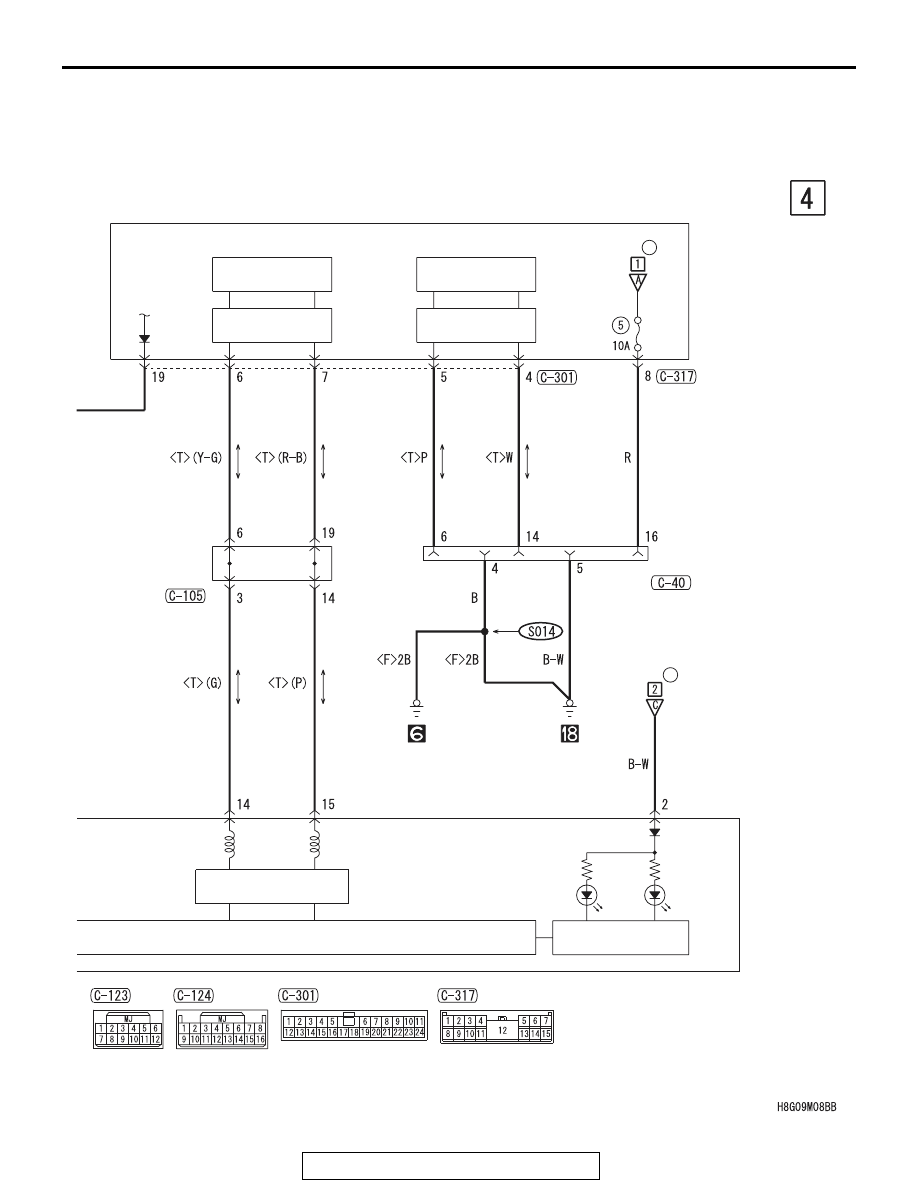

TURN-SIGNAL LIGHT AND HAZARD WARNING LIGHT

TSB Revision

CIRCUIT DIAGRAMS

90-133

(FUSE     )

ETACS-ECU

12

DATA LINK
CONNECTOR

CAN TRANSCEIVER
CIRCUIT

LED DRIVE
CIRCUIT

TURN
(LH)

TURN
(RH)

INTERFACE
CIRCUIT

CAN DRIVE
CIRCUIT

INTERFACE
CIRCUIT

JOINT
CONNECTOR
(CAN1)

CAN DRIVE
CIRCUIT

FUSIBLE
LINK

34

ETACS-ECU

WIRE COLOR CODE
B : BLACK     LG : LIGHT GREEN     G : GREEN     L : BLUE     W : WHITE     Y : YELLOW     SB : SKY BLUE
BR : BROWN     O : ORANGE     GR : GRAY     R : RED     P : PINK     V : VIOLET     PU : PURPLE     SI : SILVER

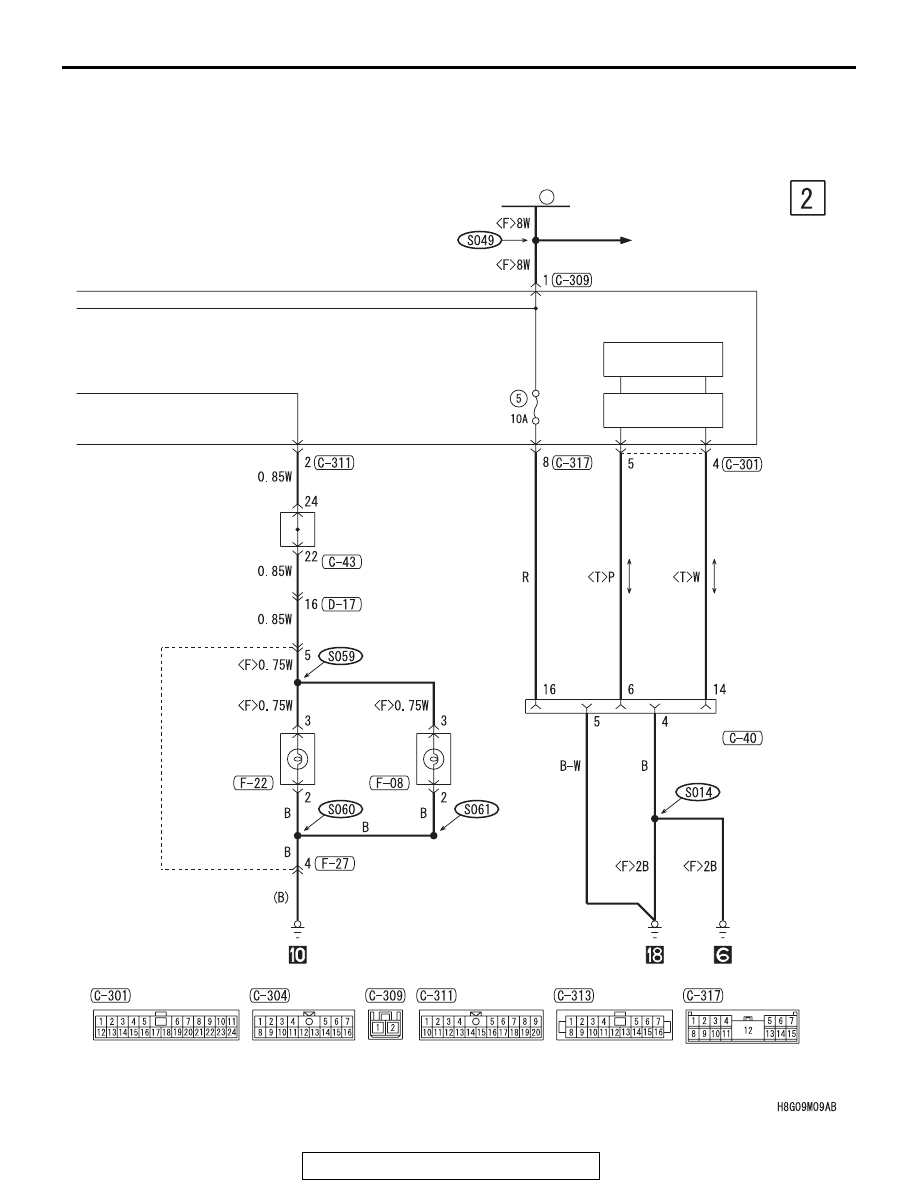

BACKUP LIGHT <M/T>

TSB Revision

CIRCUIT DIAGRAMS

90-134

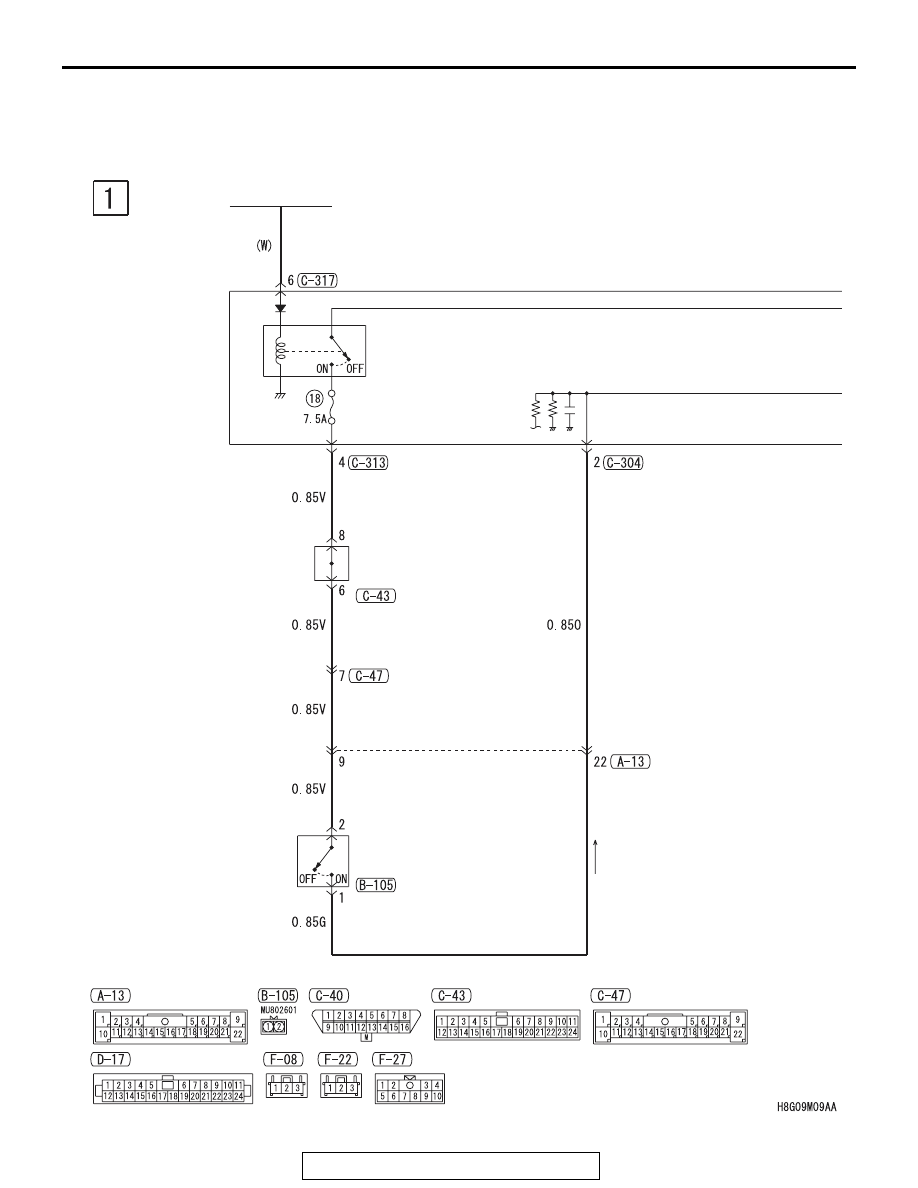

BACKUP LIGHT <M/T>

M1901003103230

IGNITION
SWITCH (IG1)

IG1
RELAY

JOINT
CONNECTOR
(4)

FRONT SIDE

ETACS-ECU

BACKUP
LIGHT
SWITCH

BACKUP LIGHT <M/T>

TSB Revision

CIRCUIT DIAGRAMS

90-135

HEATED
SEAT

FUSIBLE
LINK

34

INTERFACE
CIRCUIT

CAN DRIVE
CIRCUIT

DATA LINK
CONNECTOR

JOINT
CONNECTOR
(4)

BACKUP
LIGHT
(LH)

BACKUP
LIGHT
(RH)

WIRE COLOR CODE
B : BLACK     LG : LIGHT GREEN     G : GREEN     L : BLUE     W : WHITE     Y : YELLOW     SB : SKY BLUE
BR : BROWN     O : ORANGE     GR : GRAY     R : RED     P : PINK     V : VIOLET     PU : PURPLE     SI : SILVER

BACKUP LIGHT <TC-SST>

TSB Revision

CIRCUIT DIAGRAMS

90-136

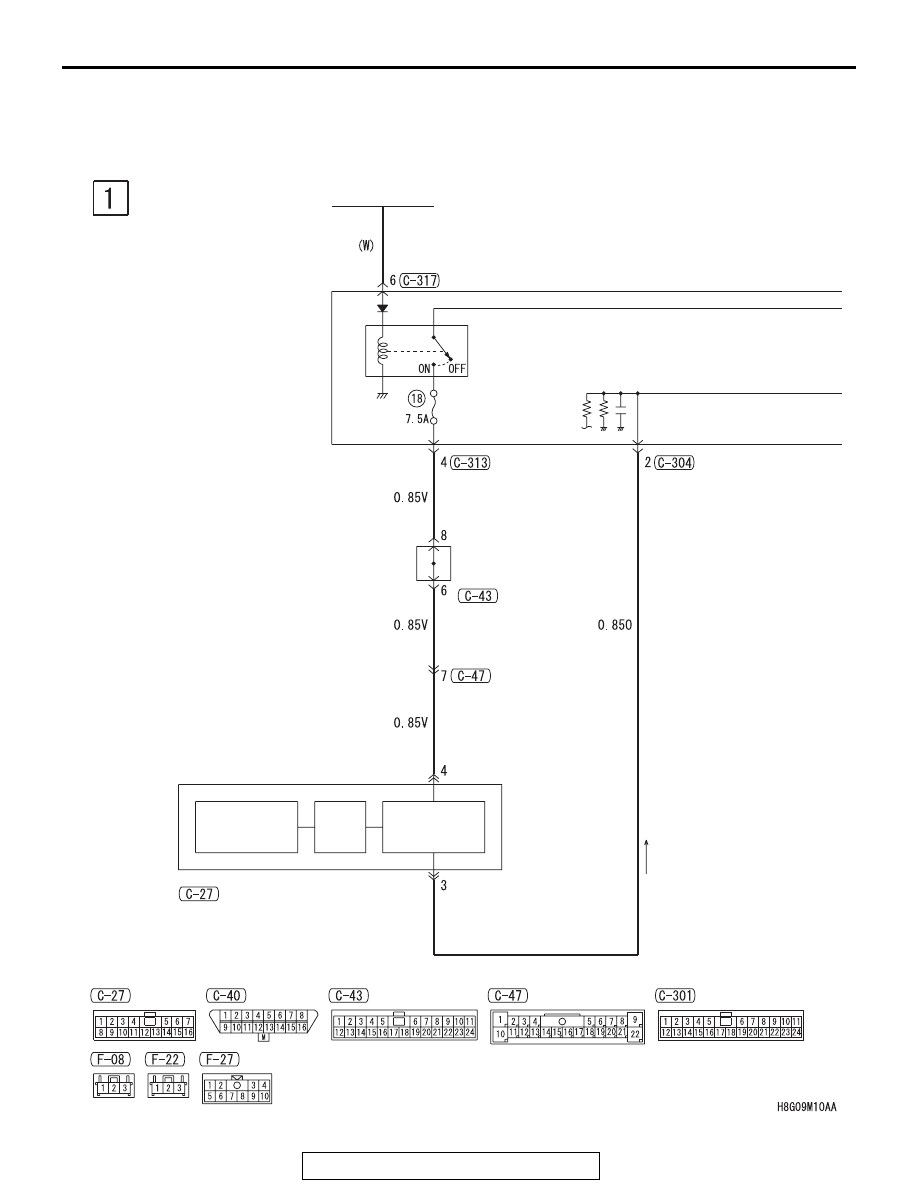

BACKUP LIGHT <TC-SST>

M1901003103241

IGNITION
SWITCH (IG1)

IG1
RELAY

JOINT
CONNECTOR
(4)

FRONT SIDE

ETACS-ECU

SHIFT LEVER

SHIFT LEVER
POSITION
SENSOR (R)

CPU

HIGH SIDE
SWITCH (R)
