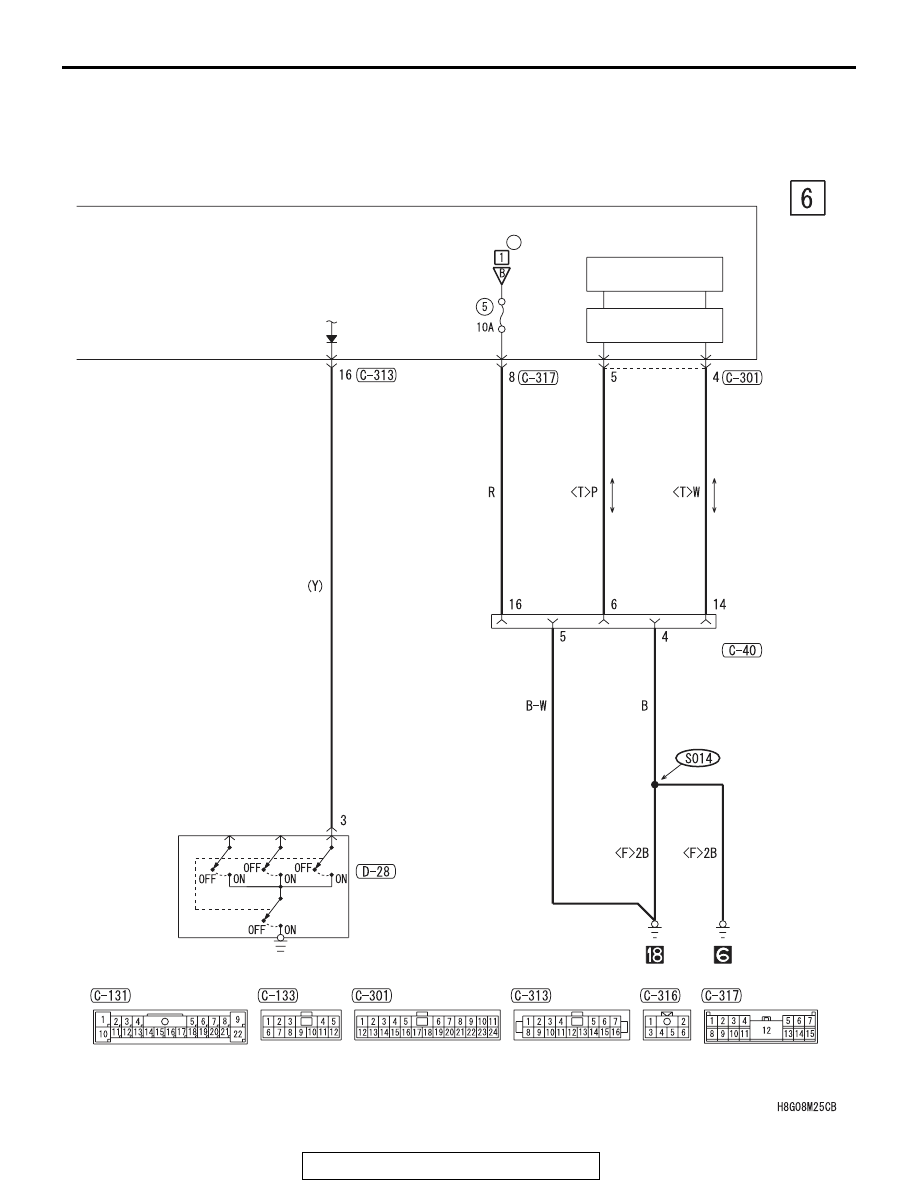

TAILLIGHT, POSITION LIGHT, LICENSE PLATE LIGHT AND LIGHTING MONITOR TONE ALARM

TSB Revision

CIRCUIT DIAGRAMS

90-121

WIRE COLOR CODE
B : BLACK     LG : LIGHT GREEN     G : GREEN     L : BLUE     W : WHITE     Y : YELLOW     SB : SKY BLUE
BR : BROWN     O : ORANGE     GR : GRAY     R : RED     P : PINK     V : VIOLET     PU : PURPLE     SI : SILVER

INTERFACE
CIRCUIT

CAN DRIVE
CIRCUIT

DATA LINK
CONNECTOR

34

FUSIBLE
LINK

FRONT DOOR
SWITCH (LH)

ETACS-ECU

DOME LIGHT, LUGGAGE COMPARTMENT LIGHT AND IGNITION KEY HOLE ILLUMINATION LIGHT

TSB Revision

CIRCUIT DIAGRAMS

90-122

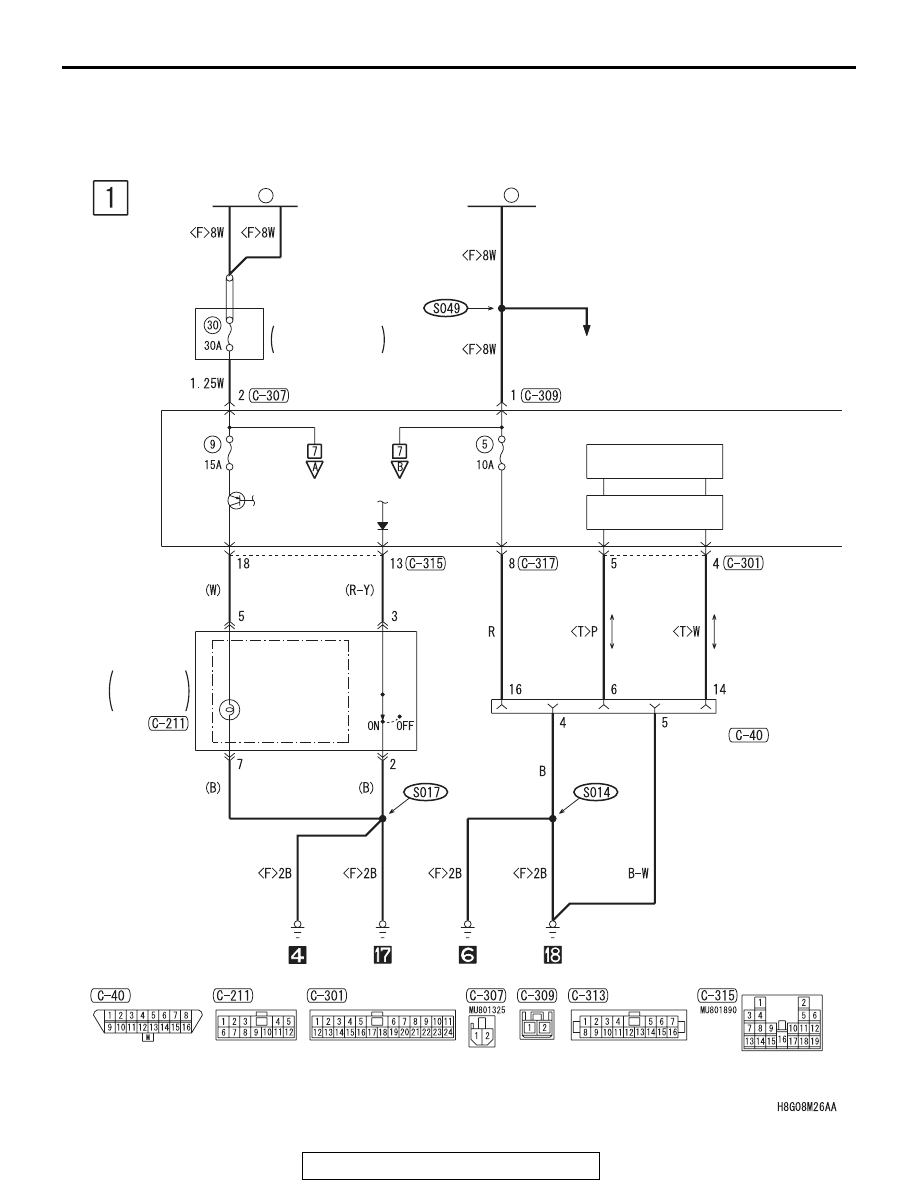

DOME LIGHT, LUGGAGE COMPARTMENT LIGHT AND

IGNITION KEY HOLE ILLUMINATION LIGHT

M1901030800096

HEATED
SEAT

FRONT SIDE

WHEN
REMOVING
KEY: ON

CAN DRIVE
CIRCUIT

INTERFACE
CIRCUIT

FUSIBLE
LINK

36

FUSIBLE
LINK

34

DATA LINK
CONNECTOR

IGNITION KEY
HOLE
ILLUMINATION
LIGHT

<VEHICLES
 WITHOUT KOS>

ETACS-
ECU

RELAY BOX

ENGINE
COMPARTMENT

KEY
REMINDER
SWITCH

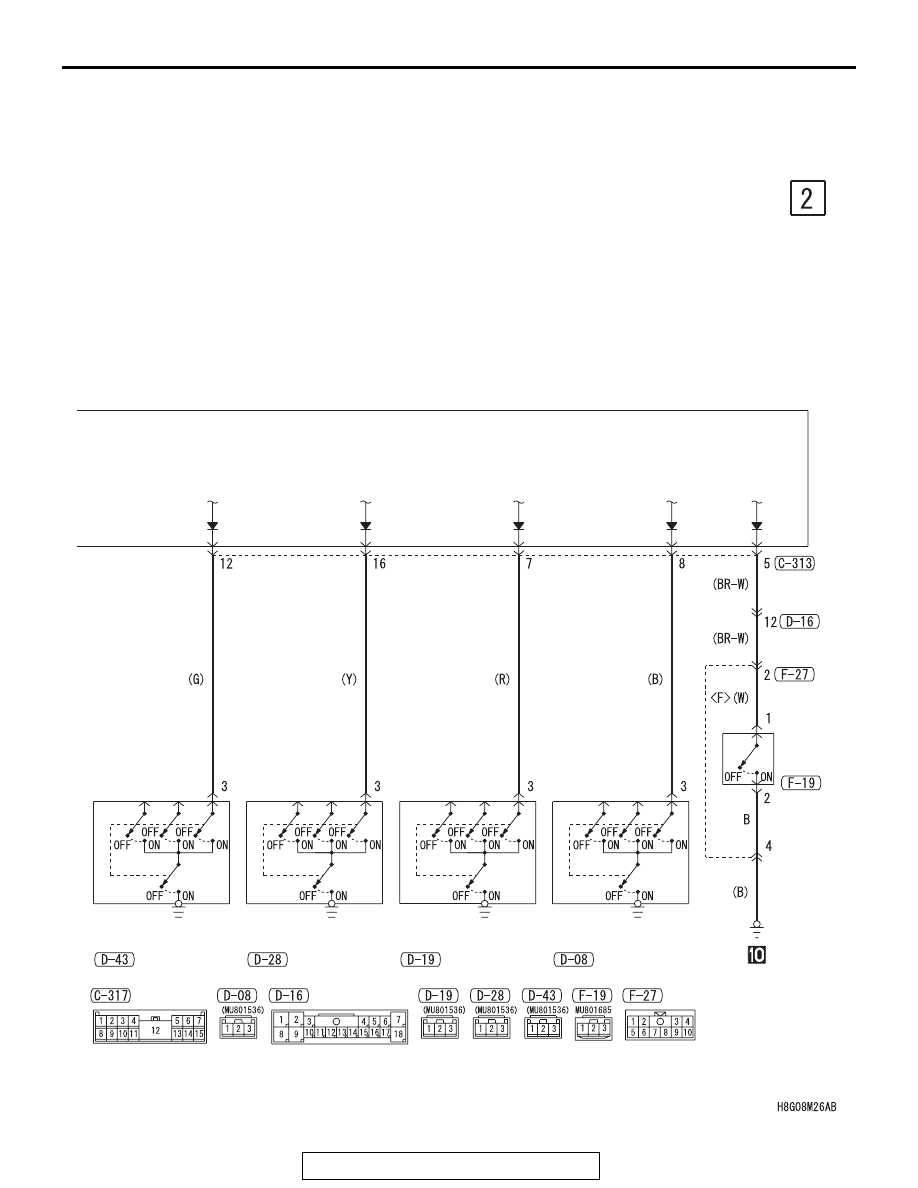

DOME LIGHT, LUGGAGE COMPARTMENT LIGHT AND IGNITION KEY HOLE ILLUMINATION LIGHT

TSB Revision

CIRCUIT DIAGRAMS

90-123

REAR DOOR
SWITCH (RH)

FRONT DOOR
SWITCH (RH)

REAR DOOR
SWITCH (LH)

TRUNK
LID
LATCH

FRONT DOOR
SWITCH (LH)

WIRE COLOR CODE
B : BLACK     LG : LIGHT GREEN     G : GREEN     L : BLUE     W : WHITE     Y : YELLOW     SB : SKY BLUE
BR : BROWN     O : ORANGE     GR : GRAY     R : RED     P : PINK     V : VIOLET     PU : PURPLE     SI : SILVER

DOME LIGHT, LUGGAGE COMPARTMENT LIGHT AND IGNITION KEY HOLE ILLUMINATION LIGHT

TSB Revision

CIRCUIT DIAGRAMS

90-124

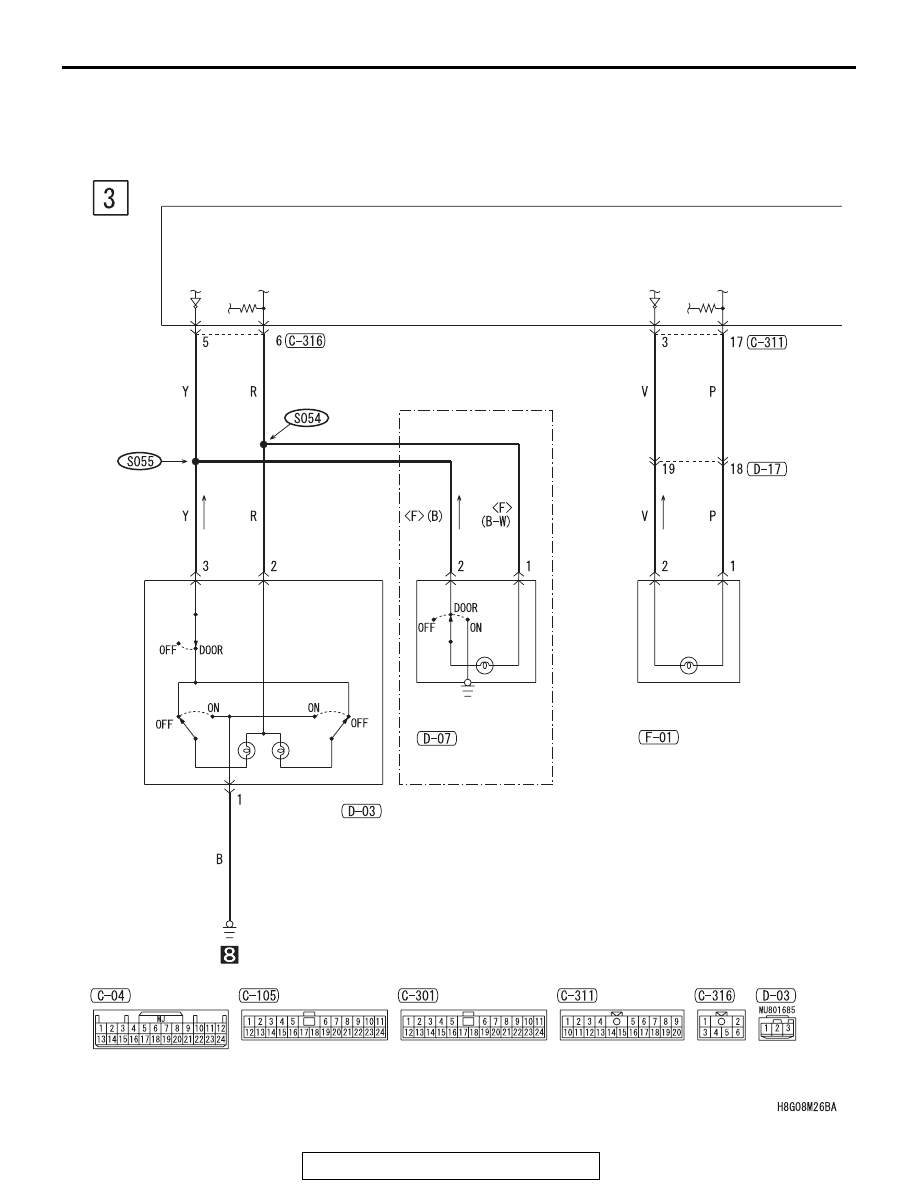

DOME LIGHT, LUGGAGE COMPARTMENT LIGHT AND IGNITION KEY HOLE ILLUMINATION LIGHT
(CONTINUED)

ETACS-ECU

FRONT DOME
LIGHT

REAR DOME
LIGHT

LUGGAGE
COMPARTMENT
LIGHT

<VEHICLES WITHOUT
SUNROOF>
