Mitsubishi Lancer Evolution X. Manual - part 103





IGNITION SYSTEM

TSB Revision

ENGINE ELECTRICAL

16-43

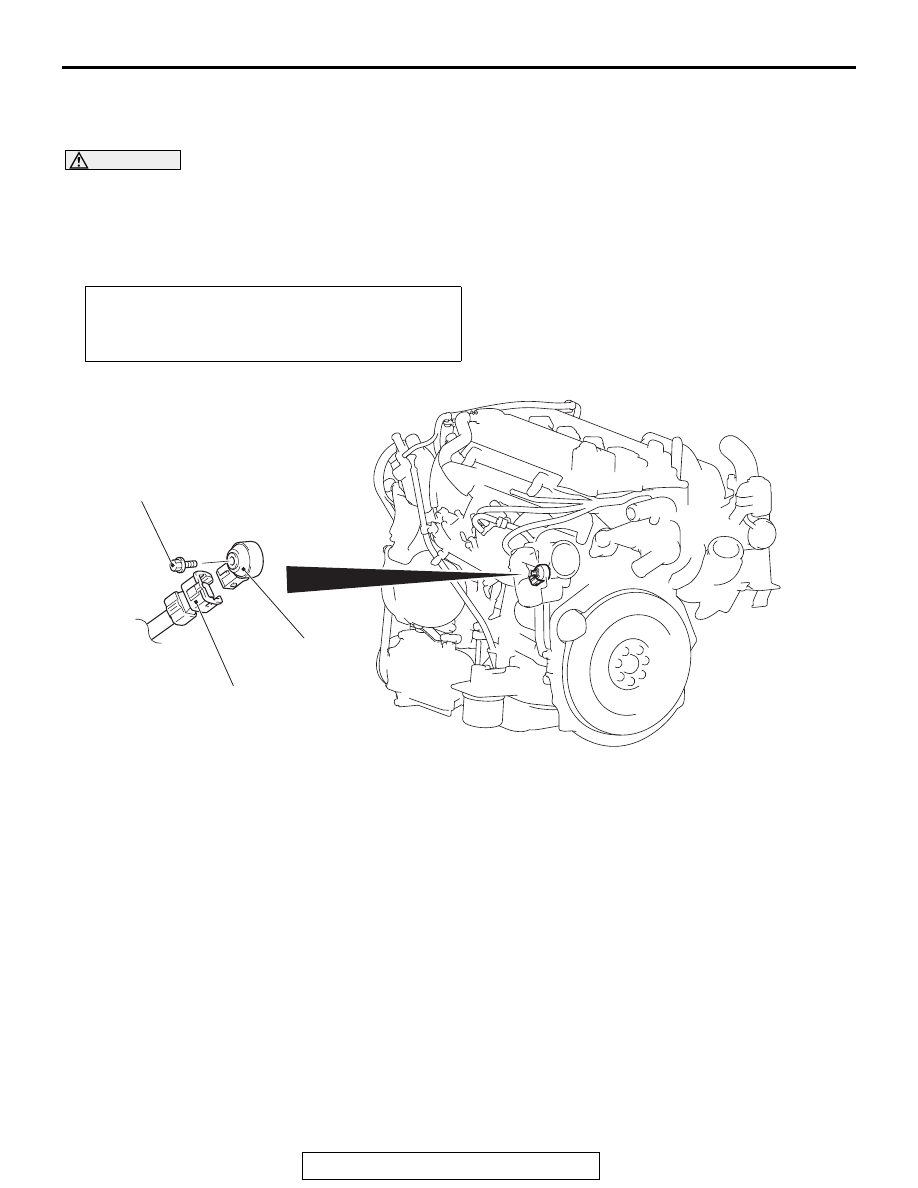

KNOCK SENSOR

REMOVAL AND INSTALLATION

M1163002802518

CAUTION

• When the knock sensor replacement is performed, use scan tool MB991958 to initialize the learn-

ing value (Refer to GROUP 00, Precautions Before Service  Initialization Procedure for Learning

Value in MFI Engine

P.00-35

.)

• Do not drop or hit the knock sensor against other components. Internal damage may result, and

the knock sensor will need to be replaced.

Pre-removal and post-installation operation
• Engine Room Under Cover Front A, B and Engine Room

Under Cover Center Removal (Refer to GROUP 51,

Under Cover

P.51-15

).

AC706621

1

2

AC

20 ± 2 N·m
15 ± 1 ft-lb

Removal steps

1.

Knock sensor connector
connection

>>

A

<<

2.

Knock sensor

IGNITION SYSTEM

TSB Revision

ENGINE ELECTRICAL

16-44

INSTALLATION SERVICE POINT

.

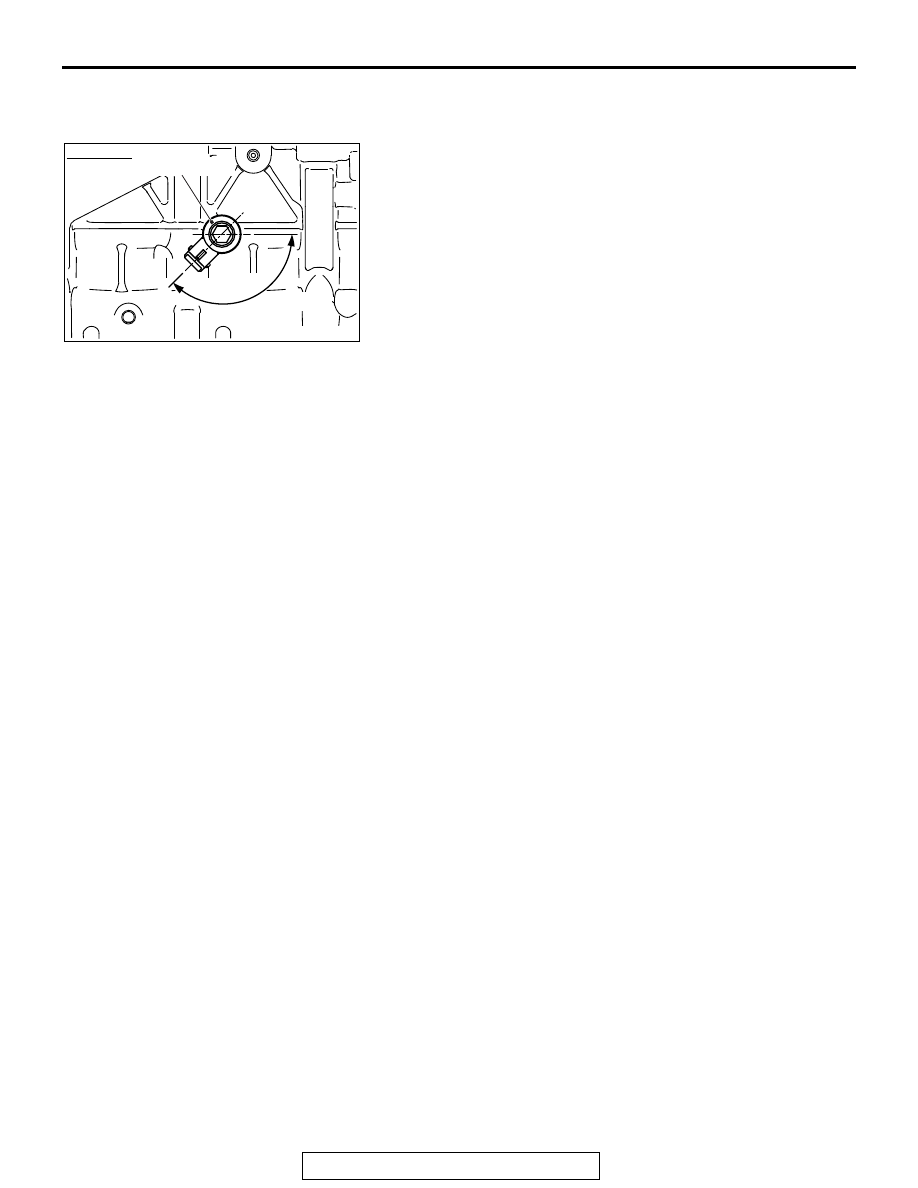

>>A<< KNOCK SENSOR INSTALLATION

Set the connector of the knock sensor to the position shown in
the figure, and tighten it to the specified torque.

Tightening torque: 20 ± 2 N⋅ m (15 ± 1 ft-lb)

AC708313AF

Knock sensor

135˚ ± 30˚

17-1

GROUP 17

ENGINE AND

EMISSION

CONTROL

CONTENTS

ENGINE CONTROL . . . . . . . . . .

17-3

GENERAL INFORMATION . . . . . .

17-3

ENGINE CONTROL SYSTEM

DIAGNOSIS . . . . . . . . . . . . . . . . . .

17-3

INTRODUCTION . . . . . . . . . . . . . . . . . .

17-3

TROUBLESHOOTING STRATEGY  . . .

17-3

SYMPTOM CHART . . . . . . . . . . . .

17-3

SYMPTOM PROCEDURES . . . . . .

17-4

SPECIAL TOOL . . . . . . . . . . . . . . .

17-7

ACCELERATOR PEDAL. . . . . . . .

17-8

REMOVAL AND INSTALLATION  . . . . .

17-8

CRUISE CONTROL . . . . . . . . .

17-9

GENERAL INFORMATION  . . . . . .

17-9

CRUISE CONTROL SYSTEM

DIAGNOSIS  . . . . . . . . . . . . . . . . . .

17-10

INTRODUCTION TO CRUISE CONTROL
SYSTEM DIAGNOSIS . . . . . . . . . . . . . .

17-10

DIAGNOSTIC TROUBLESHOOTING
STRATEGY  . . . . . . . . . . . . . . . . . . . . . .

17-10

DIAGNOSTIC FUNCTION . . . . . . . . . . .

17-10

DIAGNOSTIC TROUBLE CODE

CHART . . . . . . . . . . . . . . . . . . . . . .

17-13

DIAGNOSTIC TROUBLE CODE

PROCEDURES . . . . . . . . . . . . . . . .

17-14

Continued on next page

17-2

SYMPTOM CHART . . . . . . . . . . . .

17-38

SYMPTOM PROCEDURES . . . . . .

17-39

DATA LIST REFERENCE TABLE.

17-61

ECM TERMINAL VOLTAGE

REFERENCE CHART FOR

CRUISE CONTROL SYSTEM

OPERATION  . . . . . . . . . . . . . . . . .

17-62

SPECIAL TOOLS. . . . . . . . . . . . . .

17-63

ON-VEHICLE SERVICE. . . . . . . . .

17-65

CRUISE CONTROL SWITCH CHECK  .

17-65

CRUISE CONTROL SYSTEM
COMPONENT CHECK  . . . . . . . . . . . . .

17-67

CRUISE CONTROL SWITCH  . . . .

17-68

REMOVAL AND INSTALLATION  . . . . .

17-68

EMISSION CONTROL MFI - T/C

17-68

GENERAL INFORMATION . . . . . .

17-68

SERVICE SPECIFICATIONS. . . . .

17-68

DIAGNOSIS . . . . . . . . . . . . . . . . . .

17-68

SPECIAL TOOL . . . . . . . . . . . . . . .

17-68

VACUUM HOSES  . . . . . . . . . . . . .

17-69

VACUUM HOSE ROUTING. . . . . . . . . .

17-69

VACUUM CIRCUIT DIAGRAM  . . . . . . .

17-70

VACUUM HOSE INSTALLATION . . . . .

17-71

VACUUM HOSE CHECK. . . . . . . . . . . .

17-71

POSITIVE CRANKCASE

VENTILATION SYSTEM. . . . . . . . .

17-71

GENERAL INFORMATION (POSITIVE
CRANKCASE VENTILATION SYSTEM)

17-71

COMPONENT LOCATION. . . . . . . . . . .

17-72

CRANKCASE VENTILATION SYSTEM
CHECK . . . . . . . . . . . . . . . . . . . . . . . . . .

17-72

POSITIVE CRANKCASE VENTILATION
(PCV) VALVE CHECK . . . . . . . . . . . . . .

17-72

EVAPORATIVE EMISSION CONTROL

SYSTEM . . . . . . . . . . . . . . . . . . . . .

17-73

GENERAL INFORMATION (EVAPORATIVE
EMISSION SYSTEM) . . . . . . . . . . . . . . .

17-73

COMPONENT LOCATION. . . . . . . . . . .

17-75

PURGE CONTROL SYSTEM CHECK
(PURGE FLOW CHECK) . . . . . . . . . . . .

17-75

EVAPORATIVE EMISSION PURGE
SOLENOID CHECK . . . . . . . . . . . . . . . .

17-76

MASS AIRFLOW SENSOR CHECK  . . .

17-77

INTAKE AIR TEMPERATURE SENSOR 1
CHECK . . . . . . . . . . . . . . . . . . . . . . . . . .

17-77

BAROMETRIC PRESSURE SENSOR
CHECK . . . . . . . . . . . . . . . . . . . . . . . . . .

17-77

ENGINE COOLANT TEMPERATURE
SENSOR CHECK. . . . . . . . . . . . . . . . . .

17-77

THROTTLE POSITION SENSOR CHECK

17-77

CRANKSHAFT POSITION SENSOR
CHECK . . . . . . . . . . . . . . . . . . . . . . . . . .

17-77

EVAPORATIVE EMISSION

CANISTER AND FUEL TANK

PRESSURE RELIEF VALVE . . . . .

17-78

REMOVAL AND INSTALLATION. . . . . .

17-78

INSPECTION . . . . . . . . . . . . . . . . . . . . .

17-79

CATALYTIC CONVERTER  . . . . . .

17-80

REMOVAL AND INSTALLATION. . . . . .

17-80
