CLUTCH CONTROL

CLUTCH

21A-9

DISASSEMBLY AND REASSEMBLY

M1211002100315

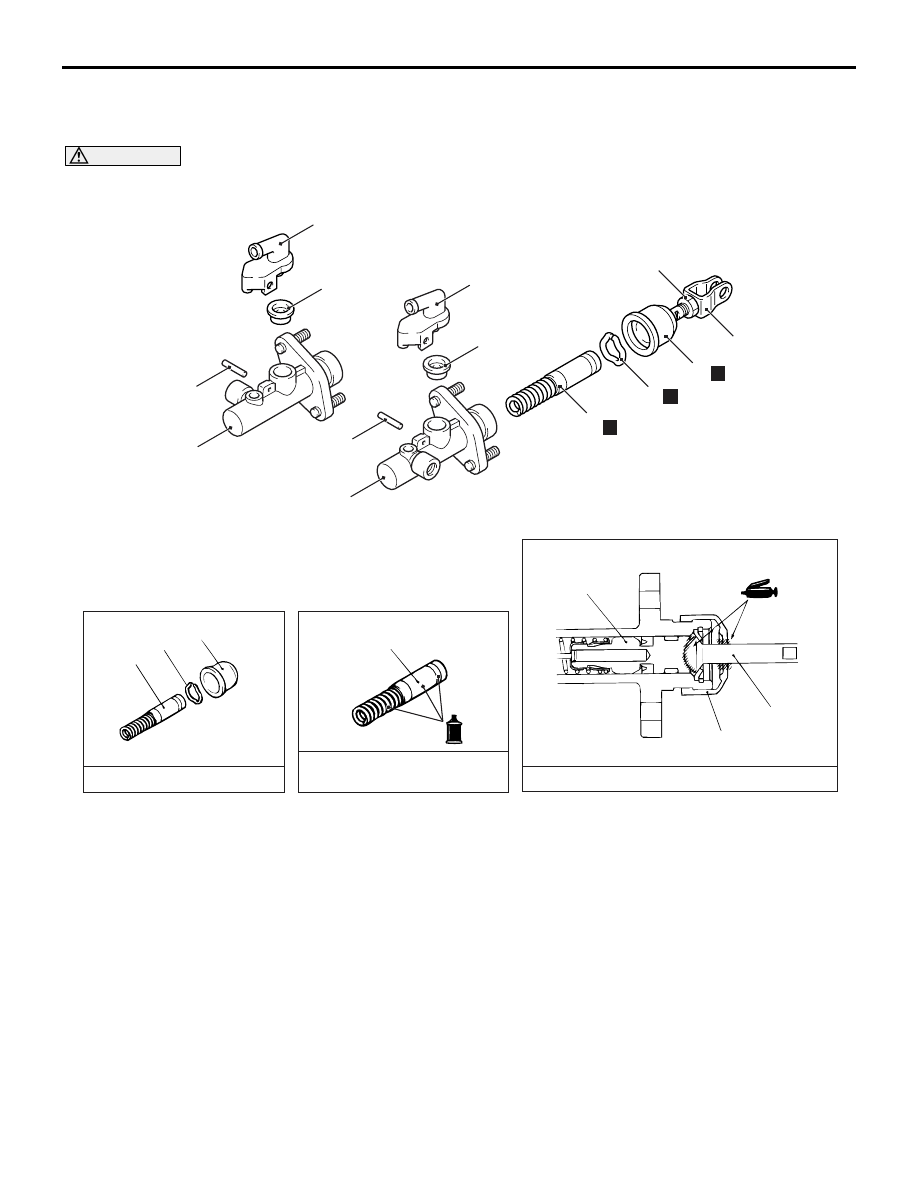

CLUTCH MASTER CYLINDER

CAUTION

Do not disassemble the piston assembly.

AC310349

13 ± 2 N·m

N

1

2

3

4

8

N

N

2

3

4

1

2

4

2

Piston repair kit

Clutch fluid:
Brake fluid DOT3 OR DOT4

Grease: Rubber grease

AD

6

7

6

7

5

5

<LH drive vehicles>

<RH  drive vehicles>

8

Disassembly steps

1.

Piston stopper ring

2.

Piston assembly

>>

A

<<

3.

Pushrod assembly

4.

Boot

5.

Spring pin

6.

Reservoir tank

7.

Seal

8.

Master cylinder body

Disassembly steps (Continued)

CLUTCH CONTROL

CLUTCH

21A-10

REASSEMBLY SERVICE POINT
>>A<< PUSHROD ASSEMBLY INSTALLA-
TION

AC001144

103 ± 0.5 mm

AG

Set the length of the pushrod assembly to the dimen-
sion shown to make the adjustment of the clutch
pedal easier.

INSPECTION

M1211002200163

• Check inside the cylinder body for rust and scars.

• Check the piston for rust and scars.

• Check the pipe connection for clogging.
