4G6 ENGINE – CAMSHAFT, VALVE STEM SEAL

11A-10





L





FITTING CAMSHAFT END SEALS

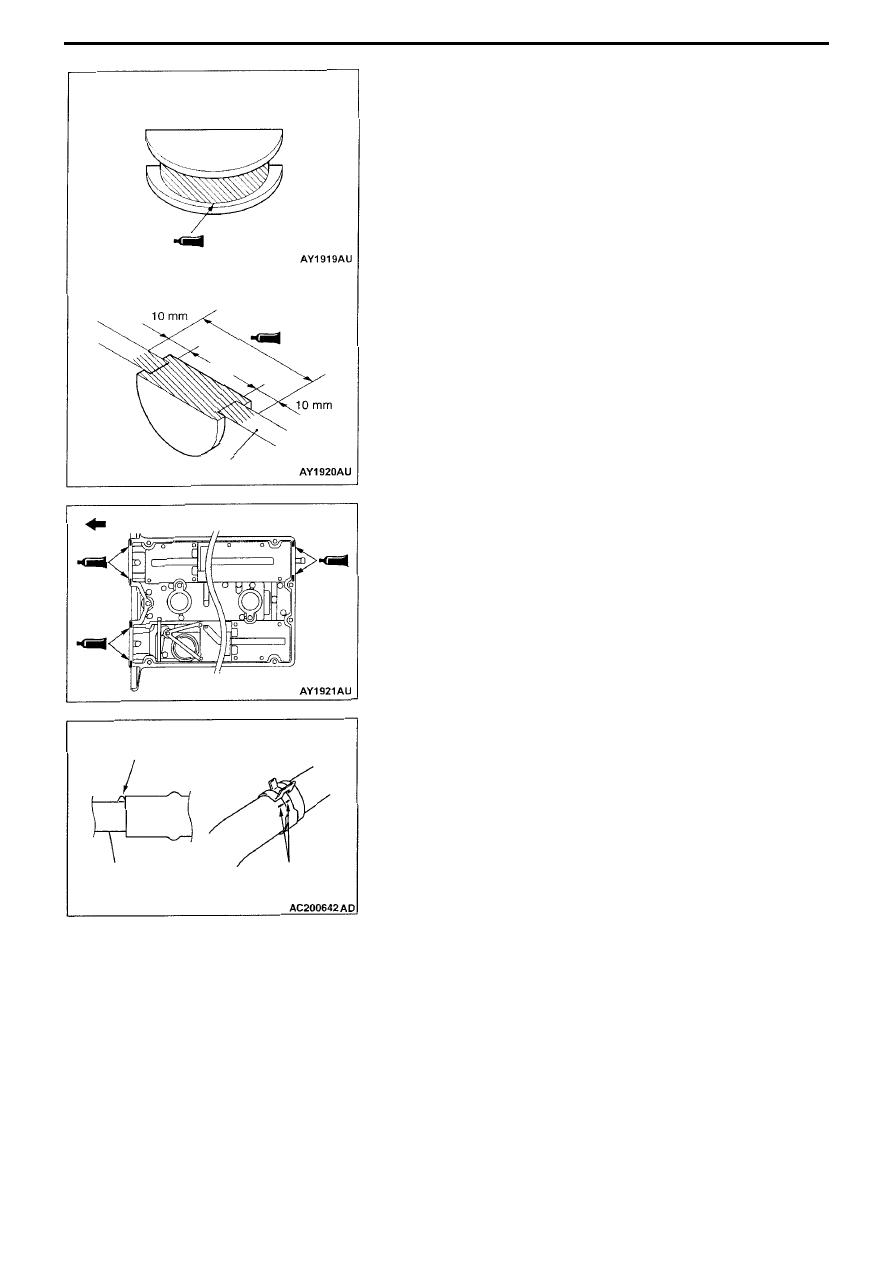

Apply sealant to the locations on the camshaft end seal, as shown in the
diagram, then fit to the cylinder head.
Semi-dry sealant: Three Bond 1211





M





FITTING ROCKER COVER ASSY

1. Apply sealant to the 6 locations on the rocker cover gasket, as shown

in the diagram.
Semi-dry sealant: Three Bond 1207D

2. Fit the rocker cover ASSY to the cylinder head.





N





CONNECTING RADIATOR UPPER HOSE

1. Insert radiator upper hose as far as the protrusion on the water outlet

fitting.

2. Align the radiator upper hose and hose clamp matching marks to fit the

radiator upper hose.

Cylinder head

Engine forward direction

Protrusion

Water outlet
fitting

Matching mark

4G6 ENGINE – TIMING BELT, TIMING BELT B

11A-11

TIMING BELT and TIMING BELT B

Removal and Fitting

Caution
When Brembo brake callipers are used, there is concern over paint peeling off, so when doing servicing work, make
sure they are not scratched by other  components and tools. Furthermore, if any brake fluid gets onto the calipers, it
should be wiped off immediately.

Jobs to do before removal and after fitting
• Removal and fitting of undercover (refer to Chapter 51 Front Bumper)
• Removal and fitting of LH side cover
• Checking drive belt tension <only after fitting>
• Removal and fitting of crank shaft pulley
• Removal and fitting cross member bar
• Removal and fitting of front exhaust pipe

Removal procedure

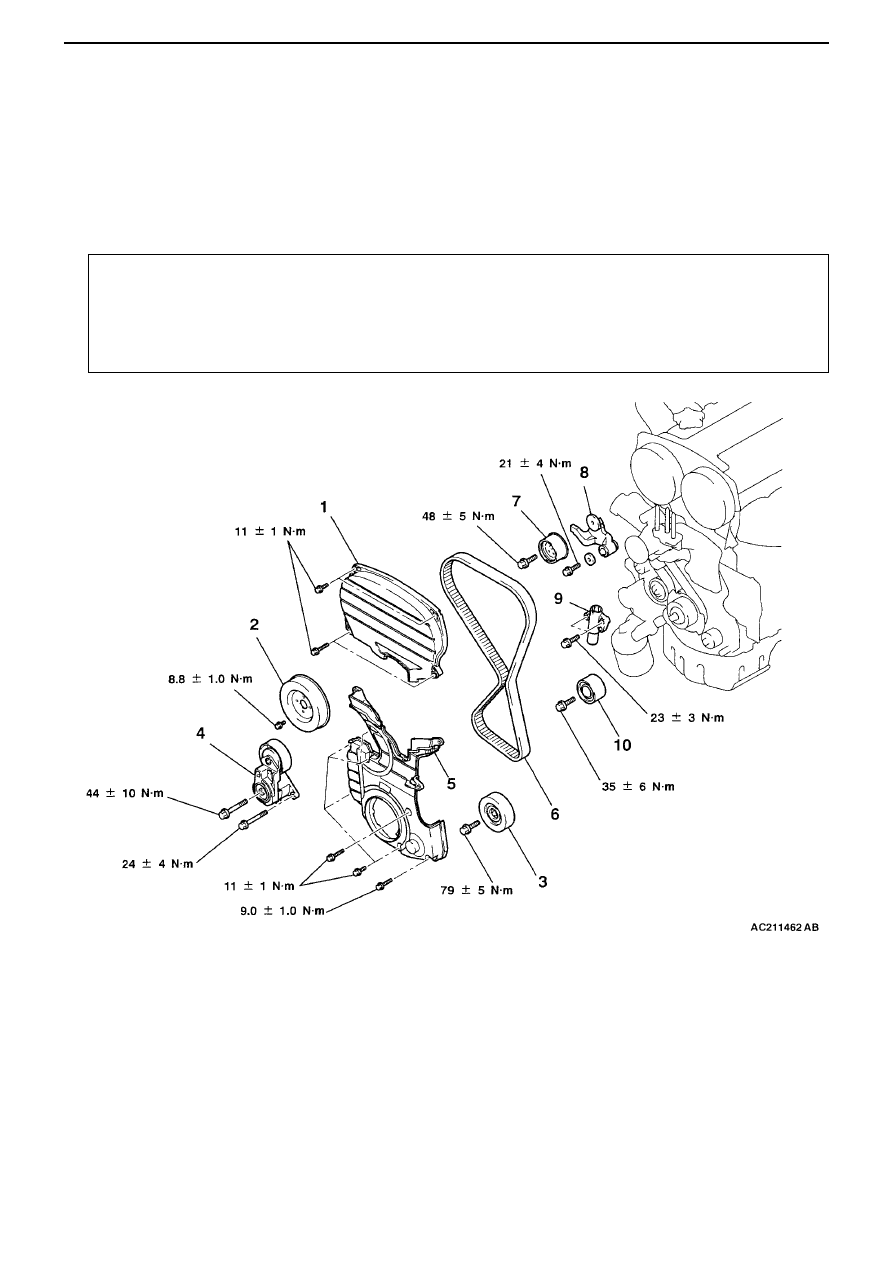

1. Timing belt front upper cover
2. Water pump pulley
3. Idler pulley
4. Drive belt auto-tensioner
5. Timing belt front lower cover

• Timing belt tension adjustment
6. Timing belt
7. Tensioner pulley
8. Connecting earth cable
9. Auto-tensioner
10. Idler pulley





G









A







F









E









D





4G6 ENGINE – TIMING BELT, TIMING BELT B

11A-12

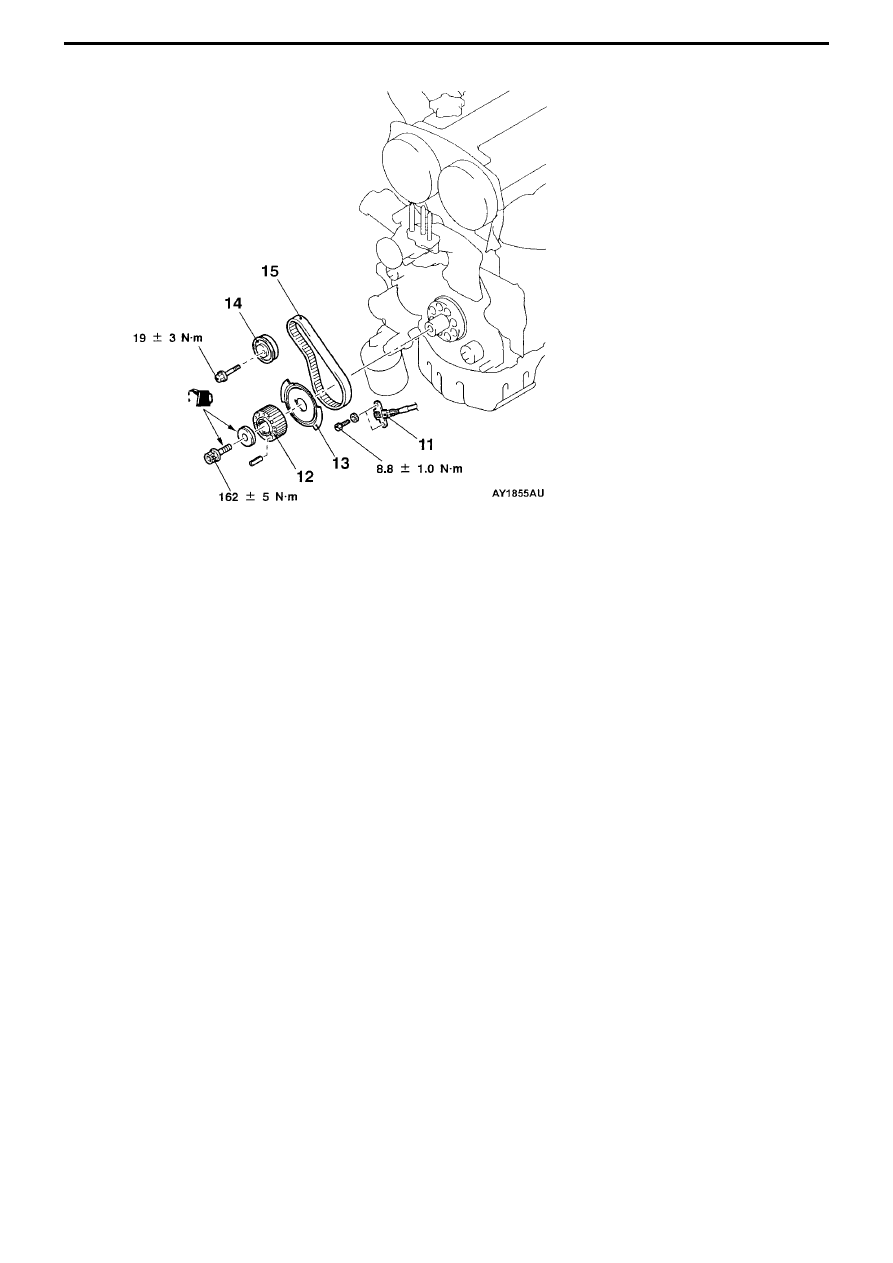

11. Crank angle sensor
12. Crank shaft sprocket
13. Crank shaft sensing blade
• Timing belt B tension adjustment

14. Timing belt B tensioner
15. Timing belt B





B







C









C









B









A









C







A





Note
Carry out removal and fitting in accordance with existing
instructions

(Engine oil)

FUEL SUPPLY GENERAL INFORMATION

13B-1

SECTION 13B

FUEL SUPPLY

CONTENTS

General Information

The following servicing information has been issued in conjunction with changes to the fuel tank.

General Information...................................1

Fuel Tank  ...................................................2
