HEATER, AIR CONDITIONER AND VENTILATION

-

Heater Unit and Blower Assembly

55-31

DISASSEMBLY AND REASSEMBLY

1

2

3

4

5

6

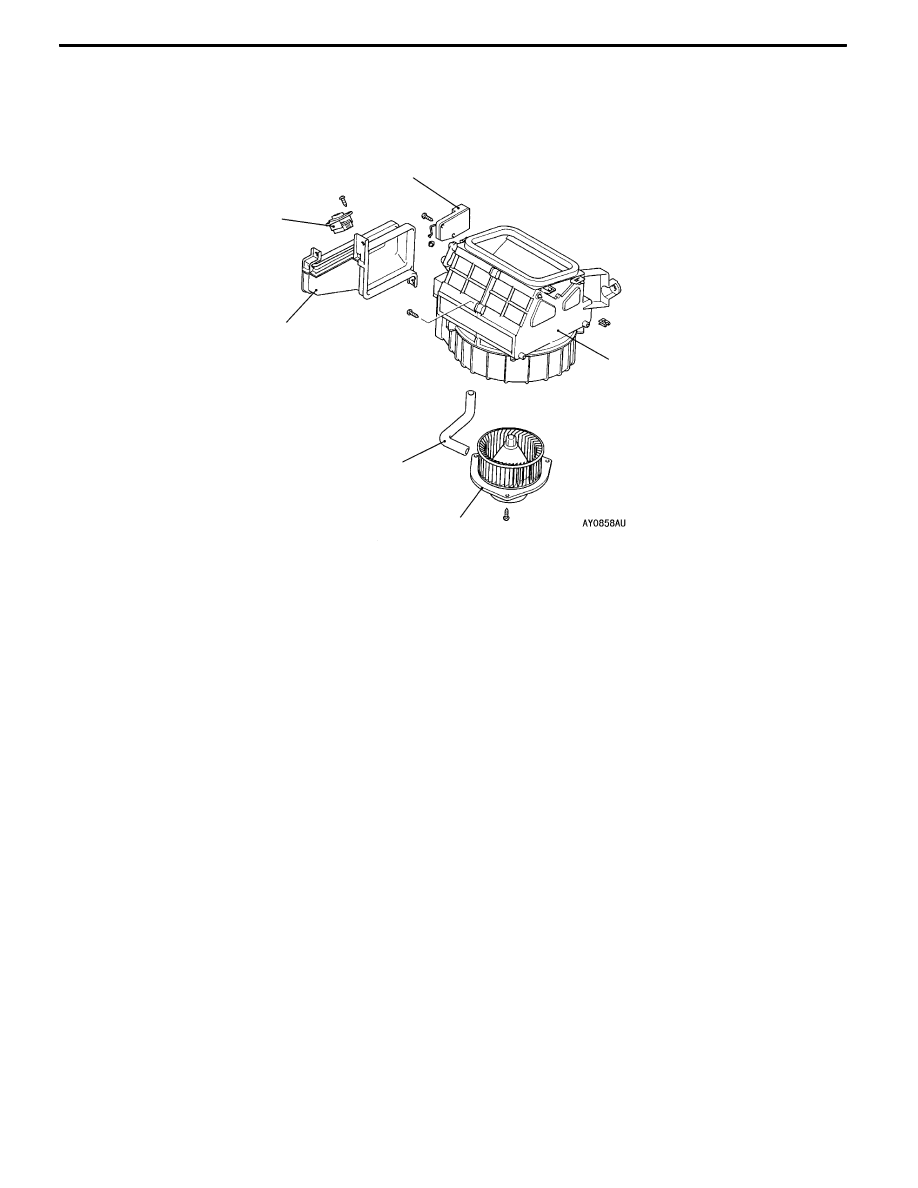

Disassembly steps

1. Joint duct

2. Resister

3. Inside/outside air changeover damper

motor

4. Hose

5. Blower motor

6. Blower case

Resister, Blower Motor, Inside/outside
Air Changeover Damper Motor

HEATER, AIR CONDITIONER AND VENTILATION

-

55-32

RESISTER, BLOWER MOTOR AND INSIDE/OUTSIDE AIR CHANGE

OVER DAMPER MOTOR

REMOVAL AND INSTALLATION

1

2

3

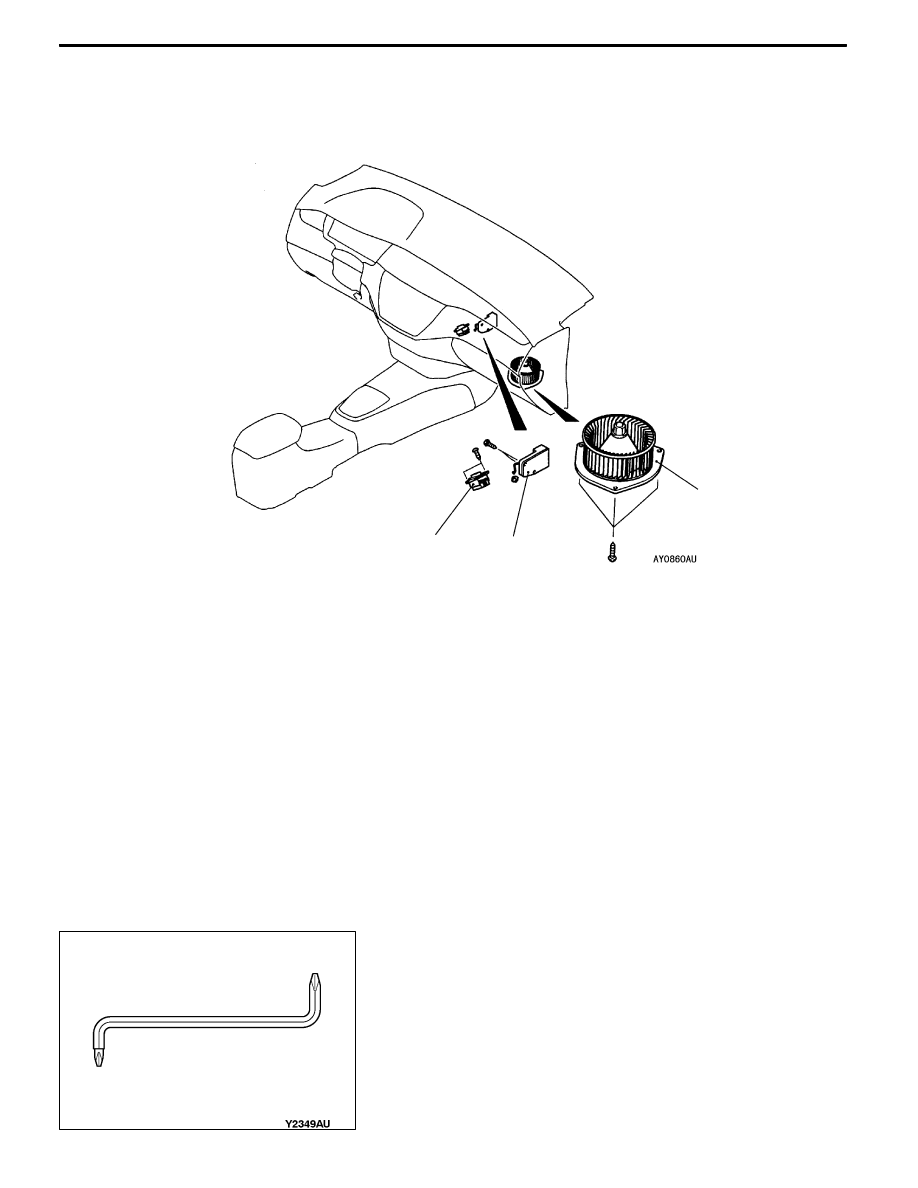

Resister removal steps
D

Glove box (Refer to GROUP 52A –

Instrument Panel.)

D

Engine-ECU (Refer to GROUP 14.)

1. Resister

Blower motor removal steps

A

A"

2. Blower motor

Inside/outside air changeover

damper motor removal steps
D

Glove box (Refer to GROUP 52A –

Instrument Panel.)

D

Engine-ECU (Refer to GROUP 14.)

3. Inside/outside air changeover damper

motor

REMOVAL SERVICE POINTS

A

A" BLOWER MOTOR REMOVAL

NOTE

Use of commercially available offset screw driver is

recommended.

Resister, Blower Motor, Inside/outside
Air Changeover Damper Motor

HEATER, AIR CONDITIONER AND VENTILATION

-

55-33

INSPECTION

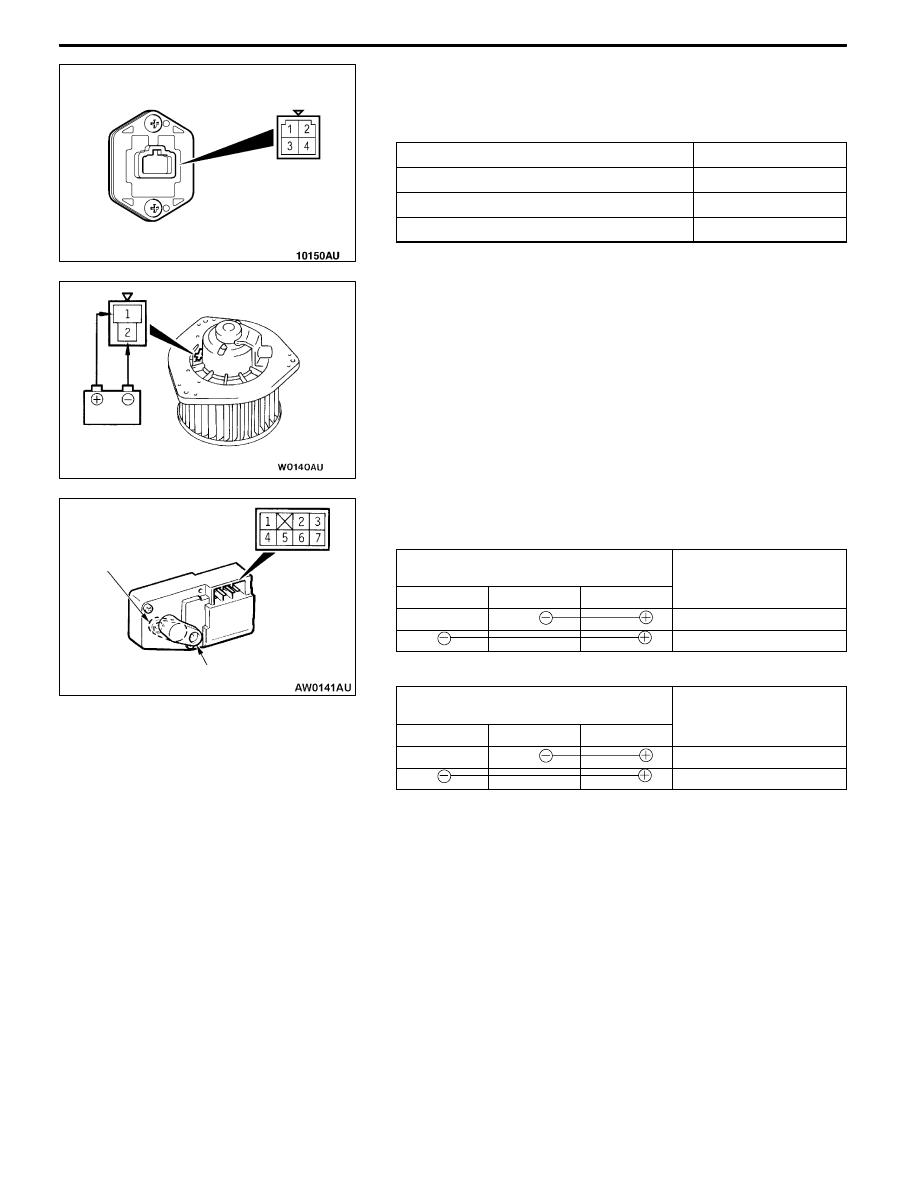

Resister Check
Standard values:

Test terminals

Standard value (Ω)

HI - LO (between terminals 2 and 4)

2.54

HI - ML (between terminals 2 and 1)

1.24

HI - MH (between terminals 2 and 3)

0.6

Blower Motor Check
Check that the motor is running when the battery voltage

is applied between the terminals. Check that the motor is

not producing any abnormal noise at that time.

Inside/Outside Air Changeover Damper Motor Check
<L.H. DRIVE VHEICLES>

Battery connection terminal lever

operation

Operating the lever

4

6

7

Turn to cabin air side
Turn to outside air side

<R.H. DRIVE VHEICLES>

Battery connection terminal lever

operation

Operating the lever

4

6

7

Turn to outside air side
Turn to cabin air side

Caution

When the lever is in the OFF position, no power is supplied.

Inside air

Outside air

HEATER, AIR CONDITIONER AND VENTILATION

-

Evaporator and Air Thermo Sensor

55-34

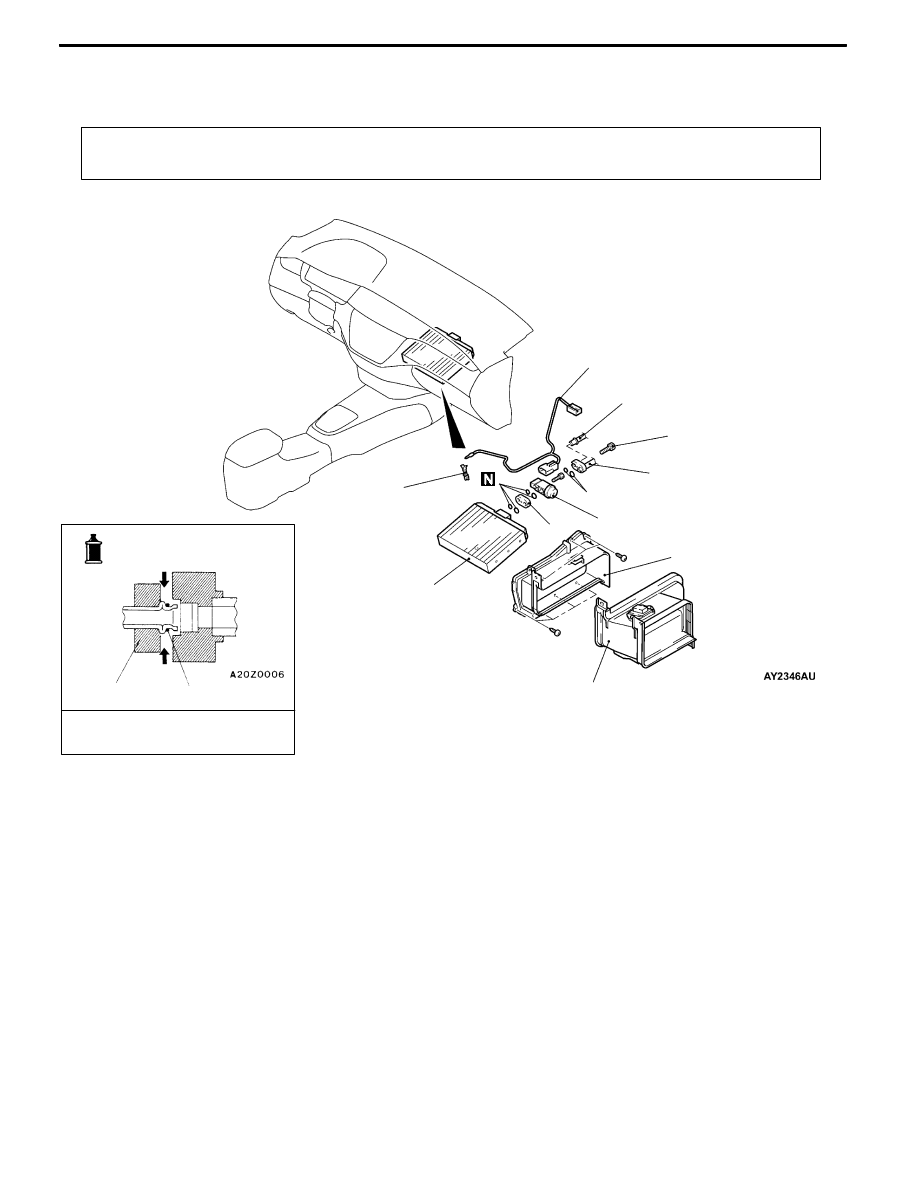

EVAPORATOR AND AIR THERMO SENSOR

REMOVAL AND INSTALLATION

Pre-removal and Post-installation Operations
D

Refrigerant Draining and Refilling (Refer to P.55-16, 19.)

1

2

3

4

5

6

7

8

12 ± 2 N·m

- Pipe coupling

O-ring

A/C compressor oil:

SUN PAG 56

1, 2

9

Disassembly steps
D

Glove box (Refer to GROUP 52A –

Instrument Panel.)

D

Engine-ECU (Refer to GROUP 14.)

A

A"

1. Suction pipe connection

A

A"

2. Liquid pipe B connection

A

A"

3. Expansion valve

4. Expansion valve adapter

5. Joint duct

6. Evaporator cover

A

B" "AA 7. Evaporator

8. Air thermo sensor clip

9. Air thermo sensor

REMOVAL SERVICE POINTS

A

A" WHEN DISCONNECTING THE SUCTION PIPE,

LIQUID PIPE B, AND THE EXPANSION VALVE

To prevent the entry of dust or other foreign bodies, plug

the dismantled hose and the nipples of the expansion valves.
Caution

As the compressor oil and receiver are highly moisture

absorbent, use a non-porous material to plug the hose

and nipples.
