INTERIOR -

Seat

52A-23

INSTALLATION SERVICE POINTS

"

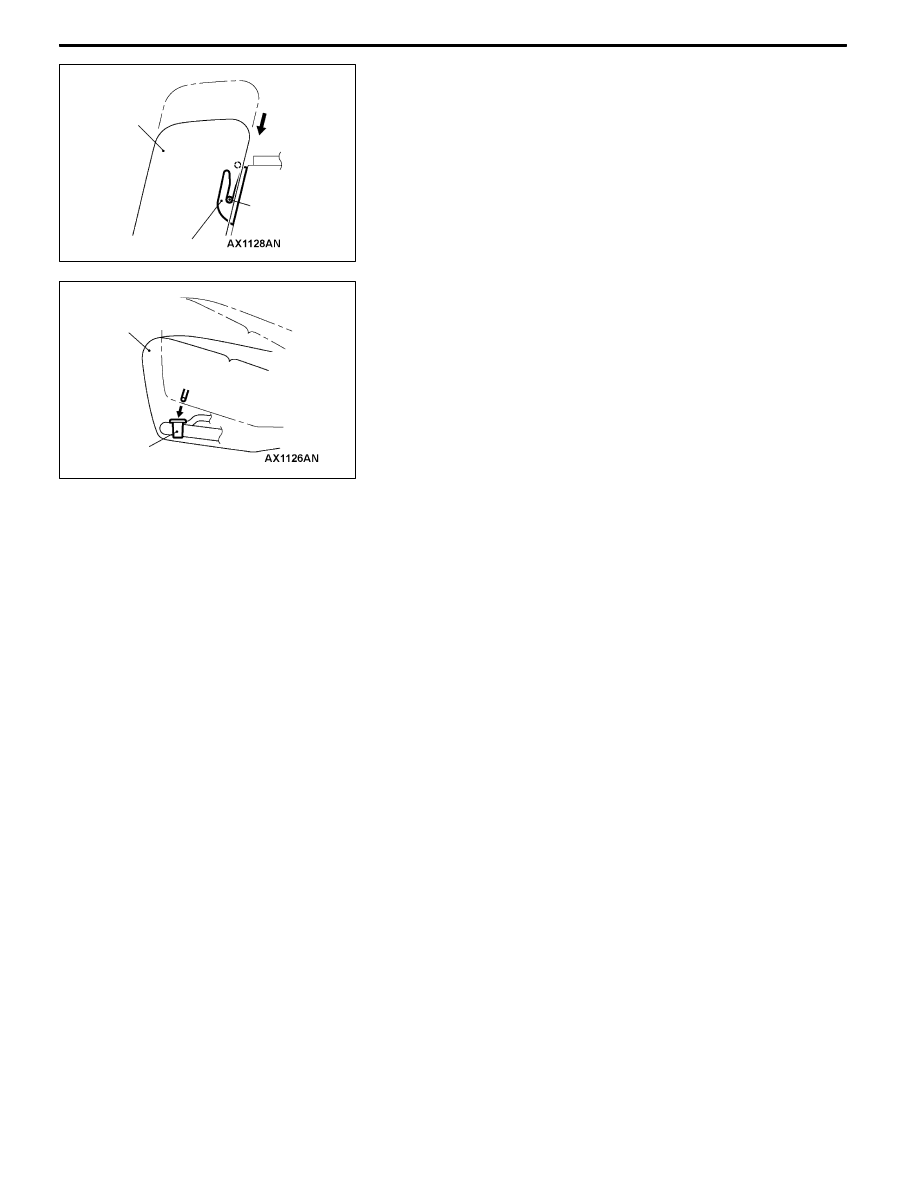

AA INSTALLATION OF REAR SEATBACK

ASSEMBLY/REAR SEATBACK SIDE ASSEMBLY

L.H., R.H.

Press the rear seatback assembly in the direction shown

in the illustration and fit the attachment wire into the hook

securely to install the rear seatback assembly.

"

B

A

INSTALLATION OF REAR SEAT CUSHION

ASSEMBLY

Fit the rear seat cushion into the rear seat hook securely.

Rear seat back

assembly

Attachment wire

Hook

Rear seat cushion

assembly

Rear seat

hook

INTERIOR -

Seat

52A-24

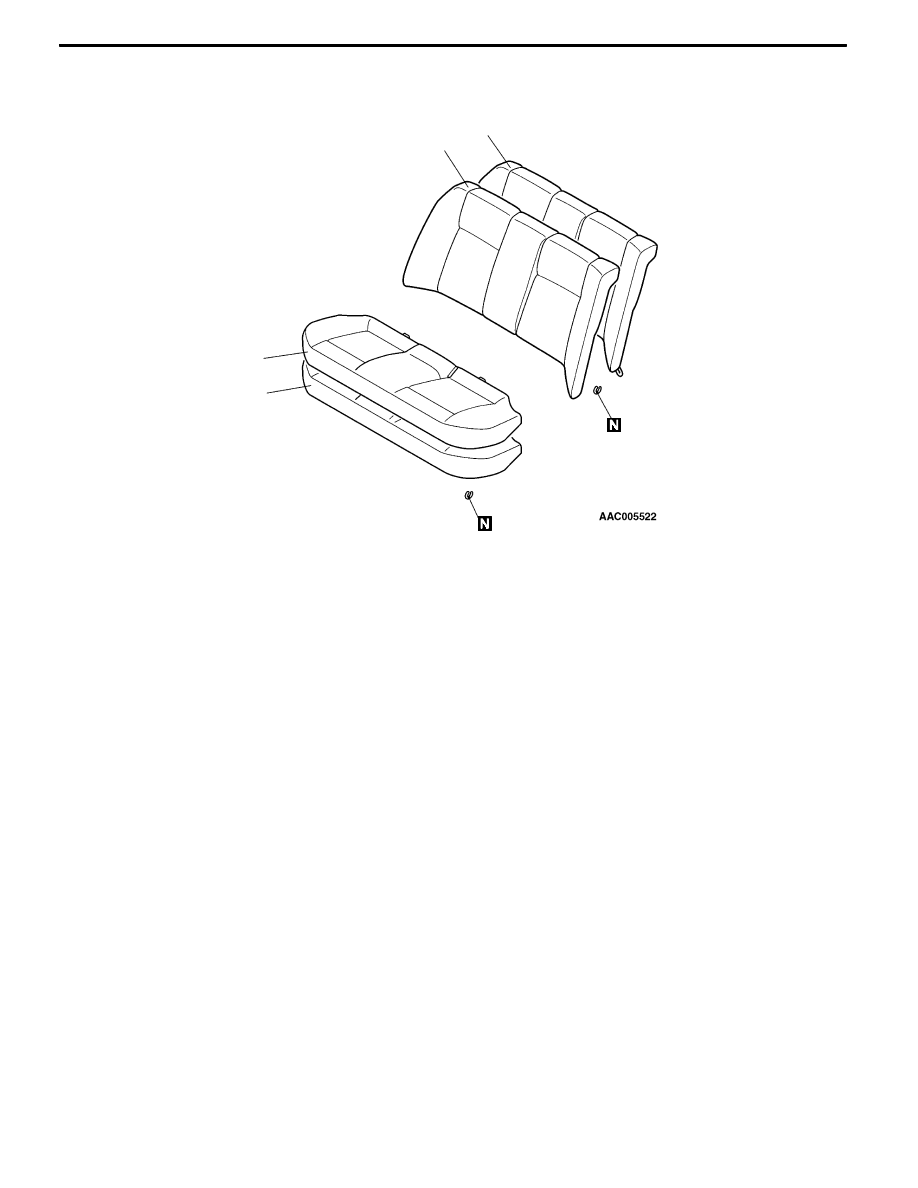

DISASSEMBLY AND REASSEMBLY

1

2

4

3

Removal steps

1. Rear seat cushion cover

2. Rear seat cushion pad

3. Rear seatback cover

4. Rear seatback pad

INTERIOR -

Seat Belt

52A-25

SEAT BELT

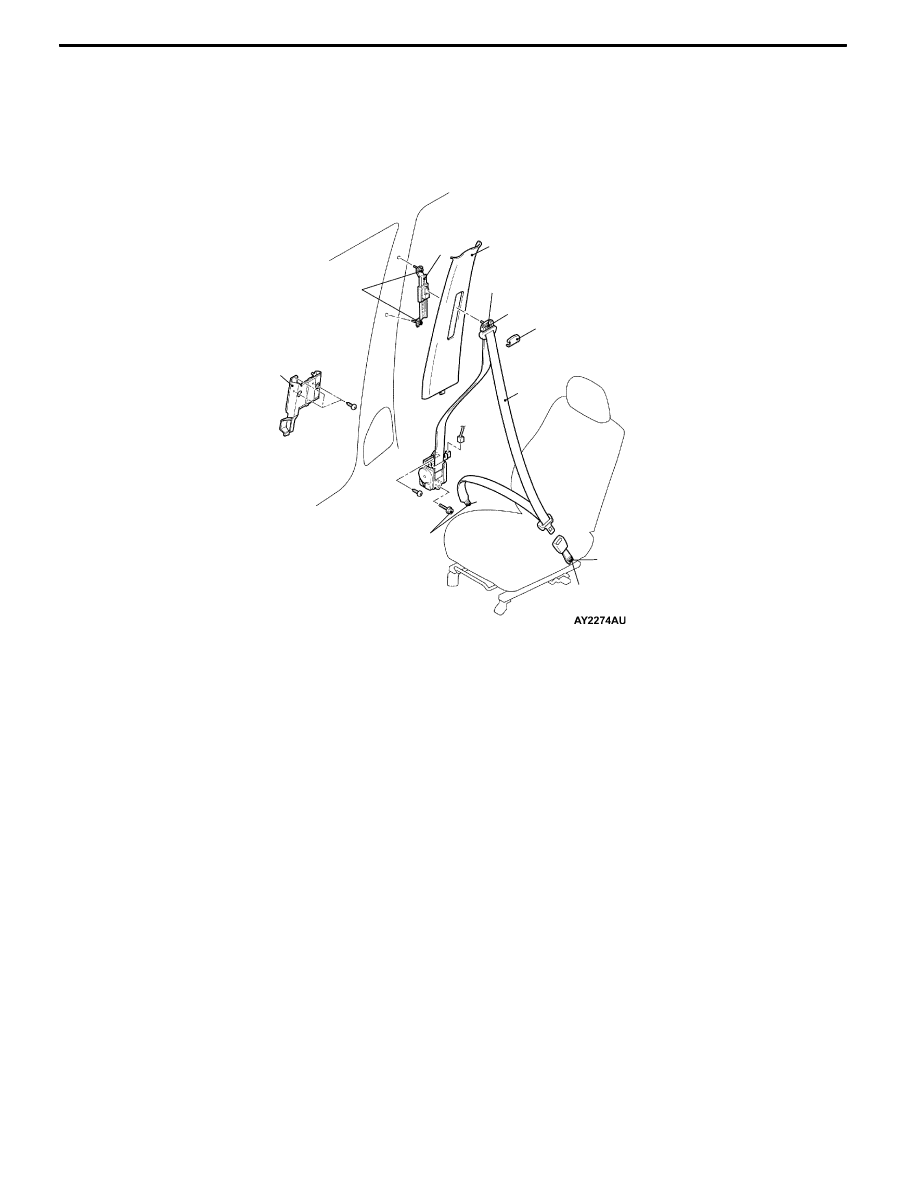

FRONT SEAT BELT
REMOVAL AND INSTALLATION

7

1

8

3

4

5

6

44 ± 10 NSm

44 ± 10 NSm

44 ± 10 NSm

44 ± 10 NSm

2

Outer seat belt removal steps

1. Sash guide cover

2. Seat belt lower anchor bolt connection

D

Center pillar trim, lower

(Refer to P.52A-15.)

3. Bracket

4. Seat belt shoulder anchor bolt

connection

5. Outer seat belt with pre-tensioner

6. Center pillar trim, upper

(Refer to P.52A-15.)

7. Adjustable seat belt anchor

Inner seat belt removal steps
D

Shield cover (Refer to P.52A-20.)

8. Inner seat belt

INTERIOR -

Seat belt

52A-26

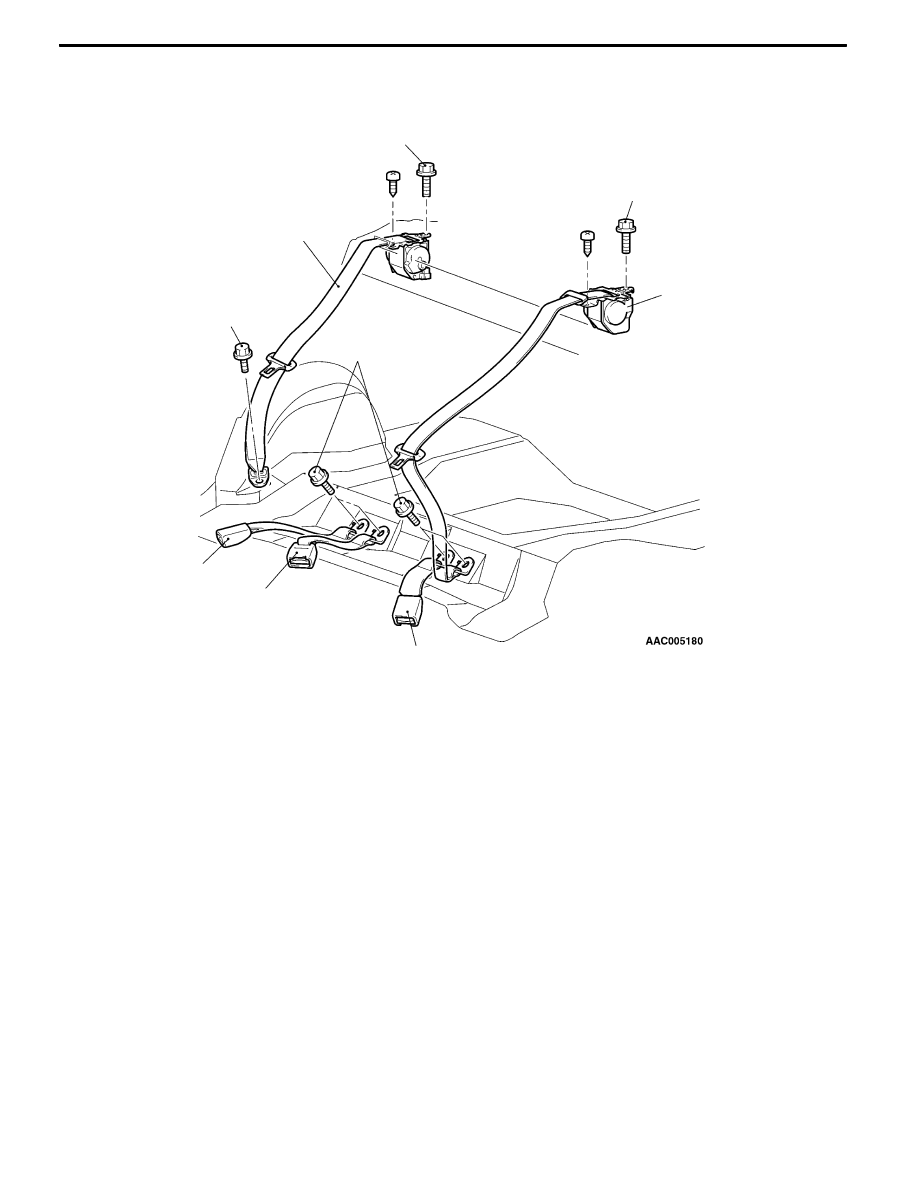

REAR SEAT BELT
REMOVAL AND INSTALLATION

1

1

2

4

44 ± 10 NSm

44 ± 10 NSm

44 ± 10 NSm

44 ± 10 NSm

1

3

Removal steps
D

Rear seat cushion assembly

(Refer to P.52A-22.)

D

Rear seatback assembly

(Refer to P.52A-22.)

D

Rear shelf trim (Refer to P.52A-15.)

1. Inner seat belt

2. Center seat belt, inner

3. Center seat belt, outer

4. Outer seat belt
