Windshield Wiper and Washer

51-17

INSPECTIONS

WINDSHIELD WIPER MOTOR CHECK
Inspection of windshield wiper motor is conducted by removing

the harness connector with the motor attached to the vehicle.
D

Operation inspection of windshield wiper motor

rotation in a low or high speed
Connect the battery to the windshield wiper motor to

inspect the operation of motor rotation in a low or high

speed.

D

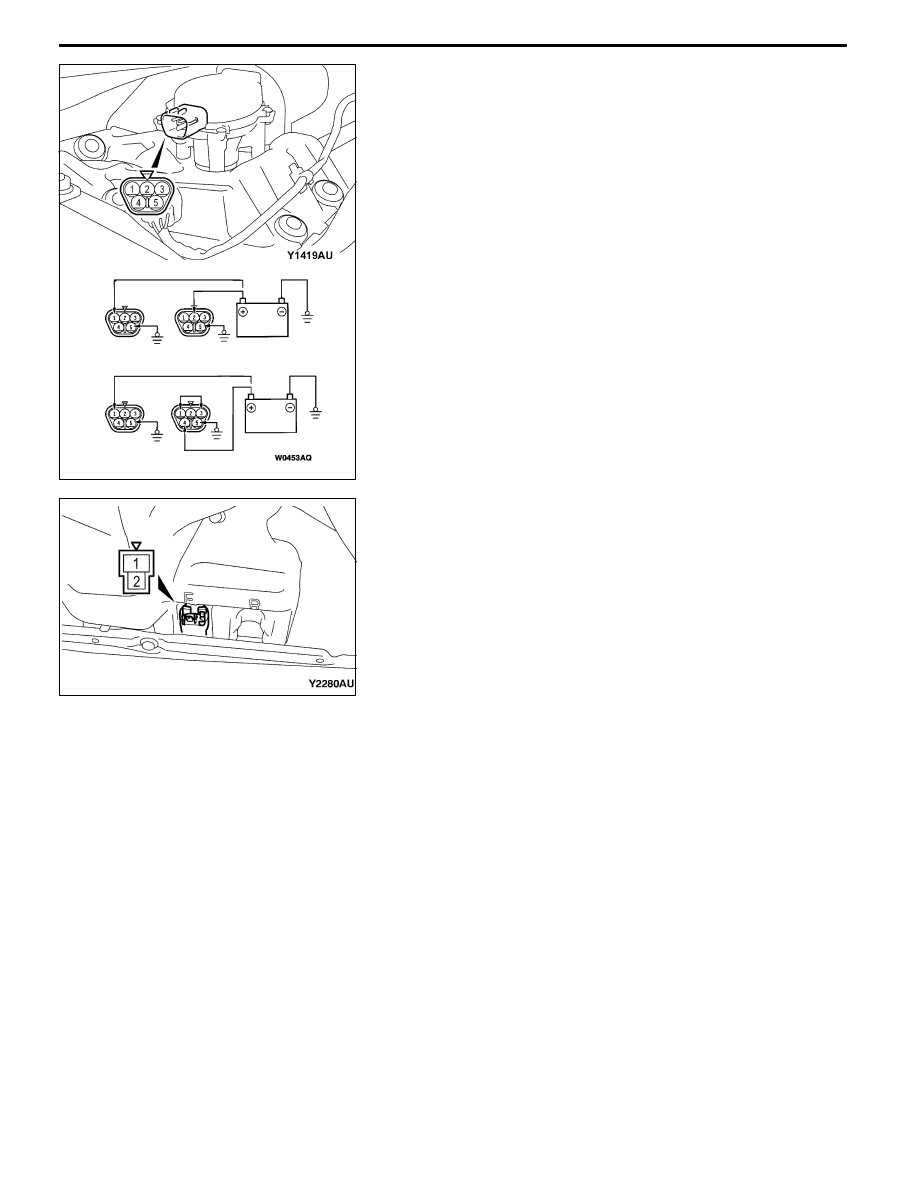

Inspection of windshield wiper motor stop position
(1) Connect the battery to the windshield wiper motor

to rotate the motor in a low speed as shown in the

illustration (A) and disconnect the battery during

rotation to stop the motor.

(2) Connect between the terminals and the battery as

shown in the illustration (B) and confirm whether the

motor stops at the automatic stop position after

rotating in a low speed.

FRONT WASHER MOTOR CHECK
(1) The inspection of front washer motor is conducted with

the washer hose connected after removing the washer

tank assembly and pouring water in the washer tank.

(2) Check that the water is supplied with strong pressure

after energizing terminal number 2 with battery voltage

and earthing terminal number 1.

(B) Automatical stop

Operation inspection

Low speed

High speed

Stop position inspection

(A) Low speed

EXTERIOR -

Windshield Wiper and Washer

51-18

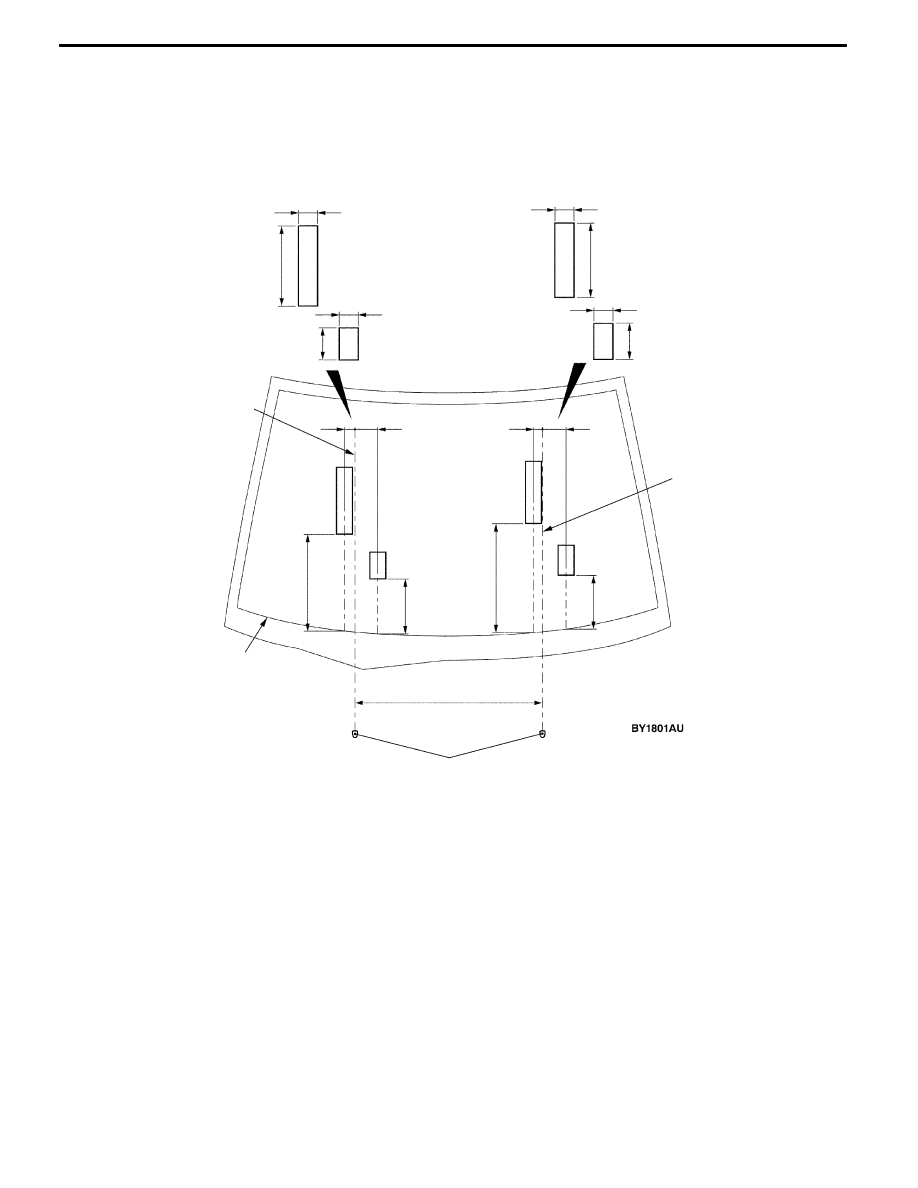

WINDSHIELD WASHER NOZZLE INJECTION POSITION

CHECK
Move the nozzle to adjust the position so that the injection

can be done in an area shown in the illustration.
Caution

On R.H. drive vehicles, the illustration is symmetrical.

100

200

50

50

50

50

90

220

35

75

25

85

600

310

180

340

170

Windshield washer

nozzle perpendicular

Windshield washer

nozzle perpendicular

Ceramic line terminal

Windshield washer nozzle

<Right>

<Left>

Unit:mm

EXTERIOR -

Windshield Wiper and Washer

51-19

WINDSHIELD WIPER AND WINDSHIELD WASHER

SWITCH AND WINDSHIELD INTERMITTENT WIPER

INTERVAL ADJUSTING KNOB CHECK
<L.H.drive vehicles>

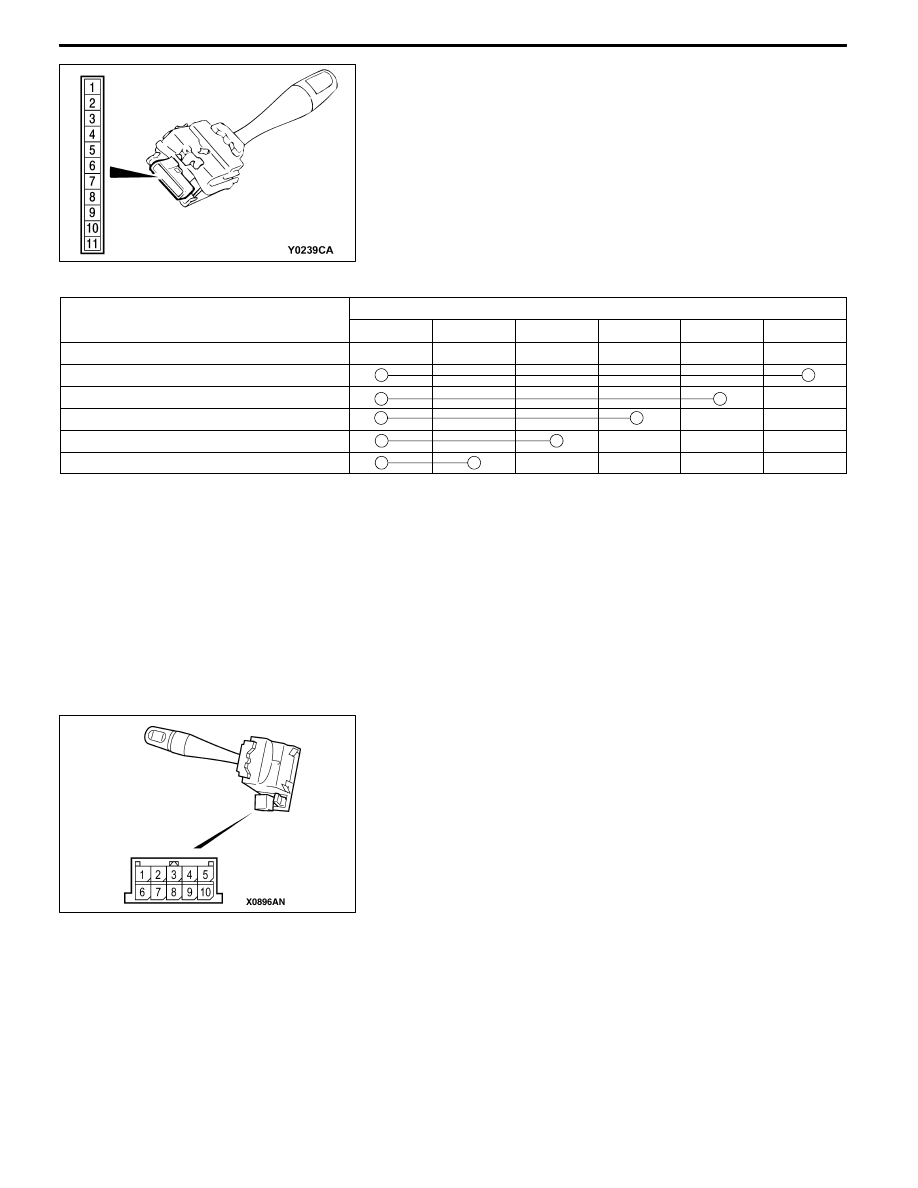

(1) Windshield wiper and washer switch, rear wiper and

washer switch.

Switch position

Terminal No.

p

6

7

8

9

10

11

6

7

8

9

10

11

OFF
Windshield wiper mist switch ON
Windshield intermittent wiper switch ON
Windshield low-speed wiper switch ON
Windshield high-speed wiper switch ON
Windshield washer switch ON

(2) Windshield intermittent wiper interval adjusting knob

Measure the resistance value at terminal numbers 3 and

6. The resistance value should rise smoothly from

approximately 0 Ω (“FAST” position) to apporoximately

1 kΩ (“SLOW” position).

WINDSHIELD INTERMITTENT WIPER INTERVAL

ADJUSTING KNOB CHECK
<R.H.drive vehicles>
Measure the resistance value at terminal numbers 4 and

6. The resistance value should rise smoothly from

approximately 0 W (“FAST” position) to approximately 1 kW

(“SLOW” position).
NOTE

The windshield washer switch and windshield wiper switch

is integrated in the column-ECU, so can not be checked as

an individual part. However, its operation can be checked

by the input signal check. (GROUP 54B - Troubleshooting.)

EXTERIOR -

Marks

51-20

MARKS

REMOVAL AND INSTALLATION

2

3

4

5

1

1. Three-diamond mark

"

AA 2. Three-diamond mark

"

AA 3. Evolution-VII mark

"

AA 4. LANCER mark

"

AA 5. RECARO decal <RS-II>

INSTALLATION SERVICE POINT

"

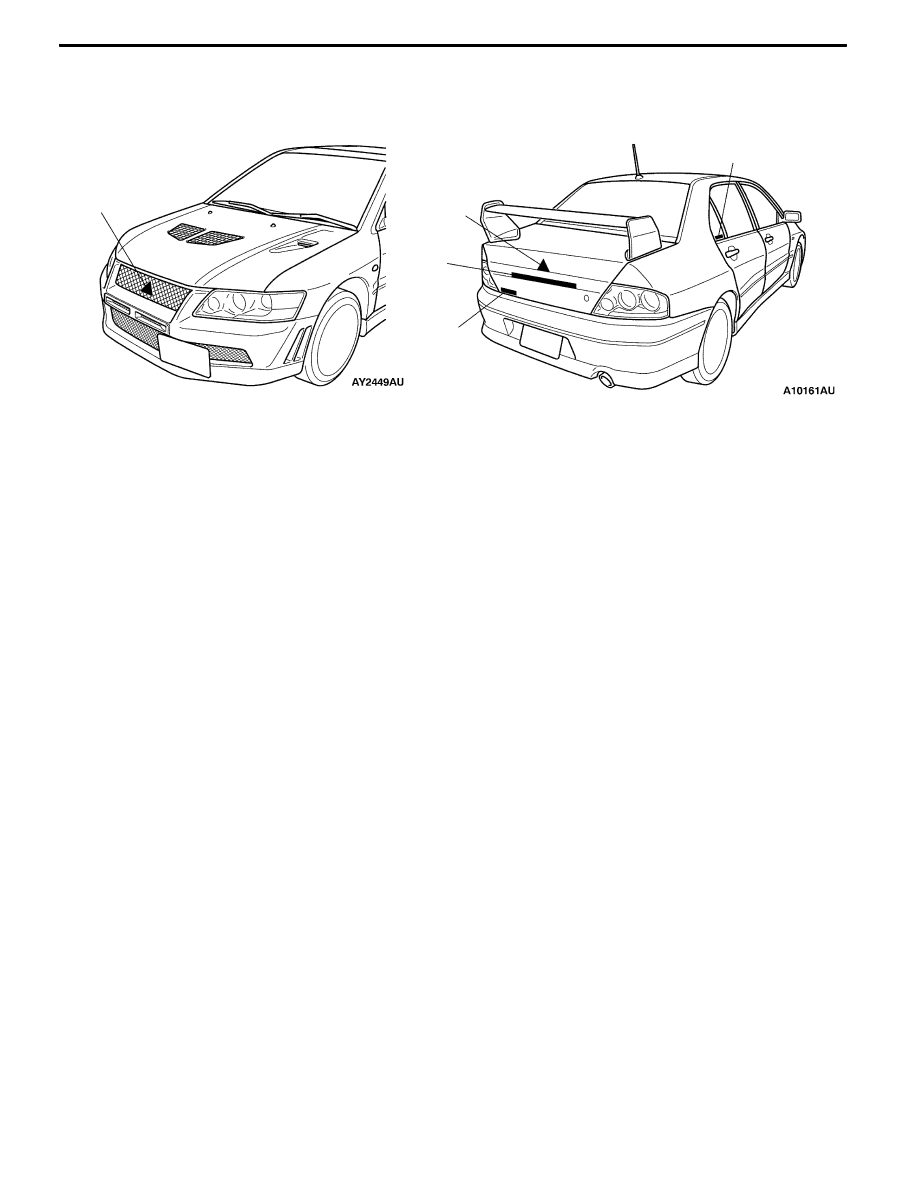

AA ATTACHMENT OF EACH MARK

1. ATTACHED POSITION
