Mitsubishi Lancer Evolution 7. Manual - part 318

ABS <4WD> -

Troubleshooting

35B-11

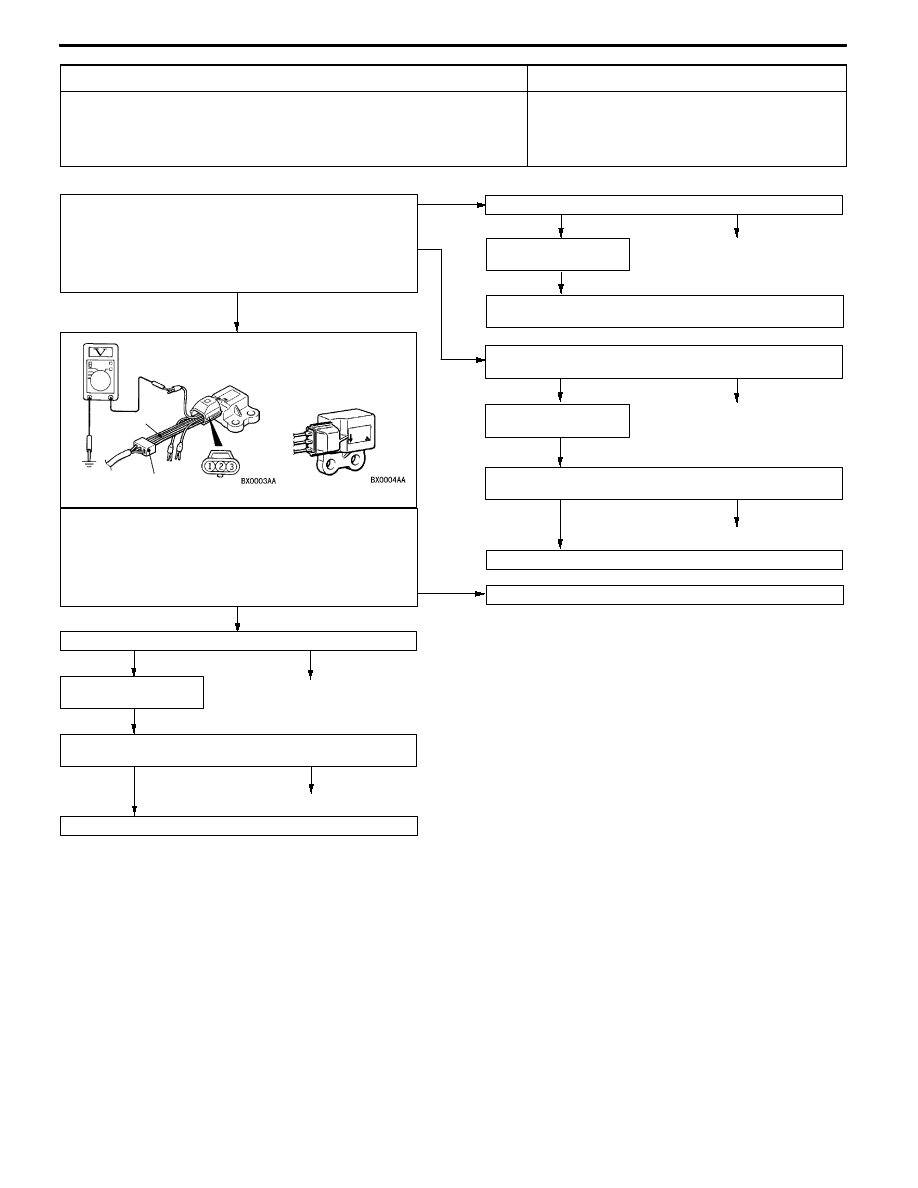

Code No.32 Longitudinal G sensor system

Probable cause

This code is output in the following cases.
D

If the longitudinal G sensor output voltage is less than 0.5 V or more than 4.5 V

<open circuit or short circuit of longitudinal G sensor circuit>

D

If the longitudinal G sensor output voltage does not change

<longitudinal G sensor output voltage: fixed>

D

Malfunction of longitudinal G sensor

D

Malfunction of wiring harness or connector

D

Malfunction of hydraulic unit and ABS-ECU

(1) NG

NG

Repair

NG

Check the harness wire, and repair if necessary.
D

Between ignition switch and longitudinal G sensor

OK

Check the trouble

symptom.

Check the following connectors: D-32, C-210, C-213

NG

Repair

NG

OK

Check the trouble

symptom.

OK

(2) NG

Measure at the longitudinal G sensor connector D-32.
D

Disconnect the connector, and measure at the harness side

connector.

(1) Voltage between 1 and body earth (Ignition switch: ON)

OK: System voltage

(2) Continuity between 3 and body earth

OK: Continuity

Repair

Check the following connectors: B-123, C-128 <R.H. drive

vehicles>, C-130 <L.H. drive vehicles>, D-32

NG

OK

Repair

Check the harness wire.
D

Between longitudinal G sensor and ABS-ECU

Replace the hydraulic unit and ABS-ECU.

MB991348

<Horizontal position>

<With front

mark downward>

D-32 Harness

side connector

NG

OK

NG

Repair

NG

OK

Check the trouble

symptom.

Check the following connectors: B-123, C-128, D-32

D

Remove the longitudinal G sensor. (Refer to P.35B-35.)

D

Connect the special tool between the harness side connector

D-32 and the longitudinal G sensor.

D

Ignition switch: ON

D

Voltage between 2 and body earth

OK: 2.4 - 2.6 V (horizontal position)

3.3 - 3.7 V (with front mark downward)

NG

OK

Repair

Check the harness wire.
D

Between longitudinal G sensor and ABS-ECU

Replace the hydraulic unit and ABS-ECU.

Replace the longitudinal G sensor.

ABS <4WD> -

Troubleshooting

35B-12

Code Nos.41, 42, 43 and 44 Solenoid valve

Probable cause

Code No.52 Valve relay problem (stays off)
Code No.53 Motor relay problem (stays off)
Code No.55 Motor system (seized pump motor)

These codes are output if there is an open circuit or short-circuit in the ABS-ECU

power supply circuit (power supply circuit for solenoid valve and motor), or the internal

circuit in the hydraulic unit and ABS-ECU is defective.

D

Malfunction of wiring harness or connector

D

Malfunction of hydraulic unit and ABS-ECU

NG

Repair

NG

Check the harness wire, and repair if necessary.
D

Between fusible link No.3 and ABS-ECU

NG

Repair

NG

Replace the hydraulic unit and ABS-ECU.

OK

Check the trouble

symptom.

Check the following connector: B-123

OK

OK

Check the trouble

symptom.

Check the following connector: A-12

Measure at the ABS-ECU connector B-123.
D

Disconnect the connector, and measure at the harness side

connector.

D

Voltage between 11 and body earth, and between 33 and body

earth

OK: Battery voltage

NG

ABS <4WD> -

Troubleshooting

35B-13

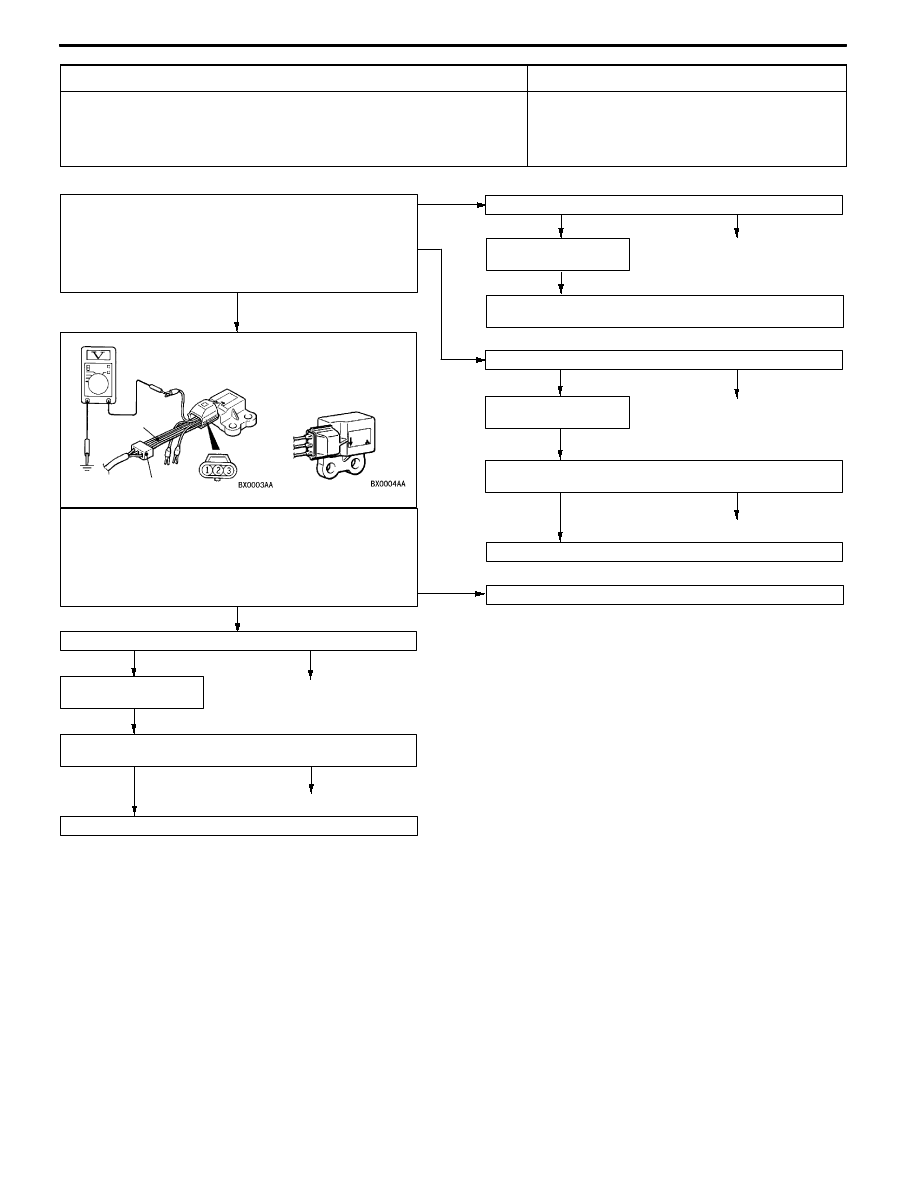

Code No.71 Lateral G sensor system

Probable cause

This code is output in the following cases.
D

If lateral G sensor output voltage is less than 0.5 V or more than 4.5 V

<open circuit or short circuit in the lateral G sensor circuit>

D

If the lateral G sensor output voltage do not change

<lateral G sensoroutput voltage: fixed>

D

Malfunction of lateral G sensor

D

Malfunction of wiring harness or connector

D

Malfunction of hydraulic unit and ABS-ECU

(1) NG

NG

Repair

NG

Check the harness wire, and repair if necessary.
D

Between ignition switch and lateral G sensor

OK

Check the trouble

symptom.

Check the following connectors: D-33, C-210, C-213

NG

Repair

NG

OK

Check the trouble

symptom.

OK

(2) NG

Measure at the lateral G sensor connector D-33.
D

Disconnect the connector, and measure at the harness side

connector.

(1) Voltage between 1 and body earth (Ignition switch: ON)

OK: System voltage

(2) Continuity between 3 and body earth

OK: Continuity

Repair

Check the following connectors: B-123, C-128, D-33

NG

OK

Repair

Check the harness wire.
D

Between lateral G sensor and ABS-ECU

Replace the hydraulic unit and ABS-ECU.

MB991348

<Horizontal position>

<With front

mark downward>

D-33 Harness

side connector

NG

OK

NG

Repair

NG

OK

Check the trouble

symptom.

Check the following connectors: B-123, C-128, D-33

D

Remove the lateral G sensor. (Refer to P.35B-35.)

D

Connect the special tool between the harness side connector

D-33 and the lateral G sensor.

D

Ignition switch: ON

D

Voltage between 2 and body earth

OK: 2.4 - 2.6 V (horizontal position)

OK: 3.3 - 3.7 V (with front mark downward)

NG

OK

Repair

Check the harness wire.
D

Between lateral G sensor and ABS-ECU

Replace the hydraulic unit and ABS-ECU.

Replace the lateral G sensor.

ABS <4WD> -

Troubleshooting

35B-14

Code No.81 Steering wheel sensor (ST-1) system (open

circuit or short circuit)

Probable cause

Code No.82 Steering wheel sensor (ST-2) system (open

circuit or short circuit)
Code No.83 Steering wheel sensor (ST-N) system (open

circuit or short circuit)

These codes are output if there is a fault in the steering wheel sensor, an open circuit

or short circuit in the steering signal line, or the internal circuit in the hydraulic unit

and ABS-ECU is defective.

D

Malfunction of steering wheel sensor

D

Malfunction of wiring harness or connector

D

Malfunction of hydraulic unit and ABS-ECU

NG

Repair

Replace the hydraulic unit and ABS-

ECU.

OK

NG

YES

Repair

NO

Are the diagnosis code Nos.81, 82 and

83 output at the same time?

OK

Check the following connectors:

B-123, C-128 <L.H. drive vehicles>,

C-147 <R.H. drive vehicles>, C-230

YES

NO

Is the ACD system diagnosis code

No.31 output at the same time?

NG

Check the trouble symptom.

(1) NG

(2) NG

NG

Repair

NG

OK

Check the trouble

symptom.

Check the following connectors:

C-102, C-209, C-210, C-230

Check the harness wire, and repair if

necessary.
D

Betweenignitionswitchandsteering

wheel sensor

NG

OK

Check the trouble

symptom.

Check the following connectors:

C-08, C-230

Check the harness wire, and repair if

necessary.
D

Between steering wheel sensor and

body earth

OK

Measure at the steering wheel sensor

connector C-230.
D

Disconnect the connector, and

measure at the harness side

connector.

(1) Voltage between 2 and body earth

(Ignition switch: ON)

OK: System voltage

(2) Continuitybetween 3and bodyearth

OK: Continuity

NG

Repair

OK

Check the harness wire.
D

Between ABS-ECU and steering

wheel sensor

NG

Repair

NG

OK

Check the trouble

symptom.

Check the following connectors:

C-133, C-228, B-109

NG

Repair

Check the harness wire.
D

Between ABS-ECU and steering

wheel sensor

OK

Replace the steering wheel sensor.

NG

Time

Voltage

2.7 - 4.4 V

0.8 - 2.1 V

Variations in voltage when turning the steering wheel laterally

Measure at the steering wheel sensor connector C-230.
D

Connect the connector and measure by turning the steering wheel laterally in the neutral

position.

D

Ignition switch: ON

(1) Voltage between 1 and body earth

(2) Voltage between 4 and body earth

(3) Voltage between 5 and body earth

OK: Refer to the figure below
