PROPELLER SHAFT - Propeller Shaft

25-9

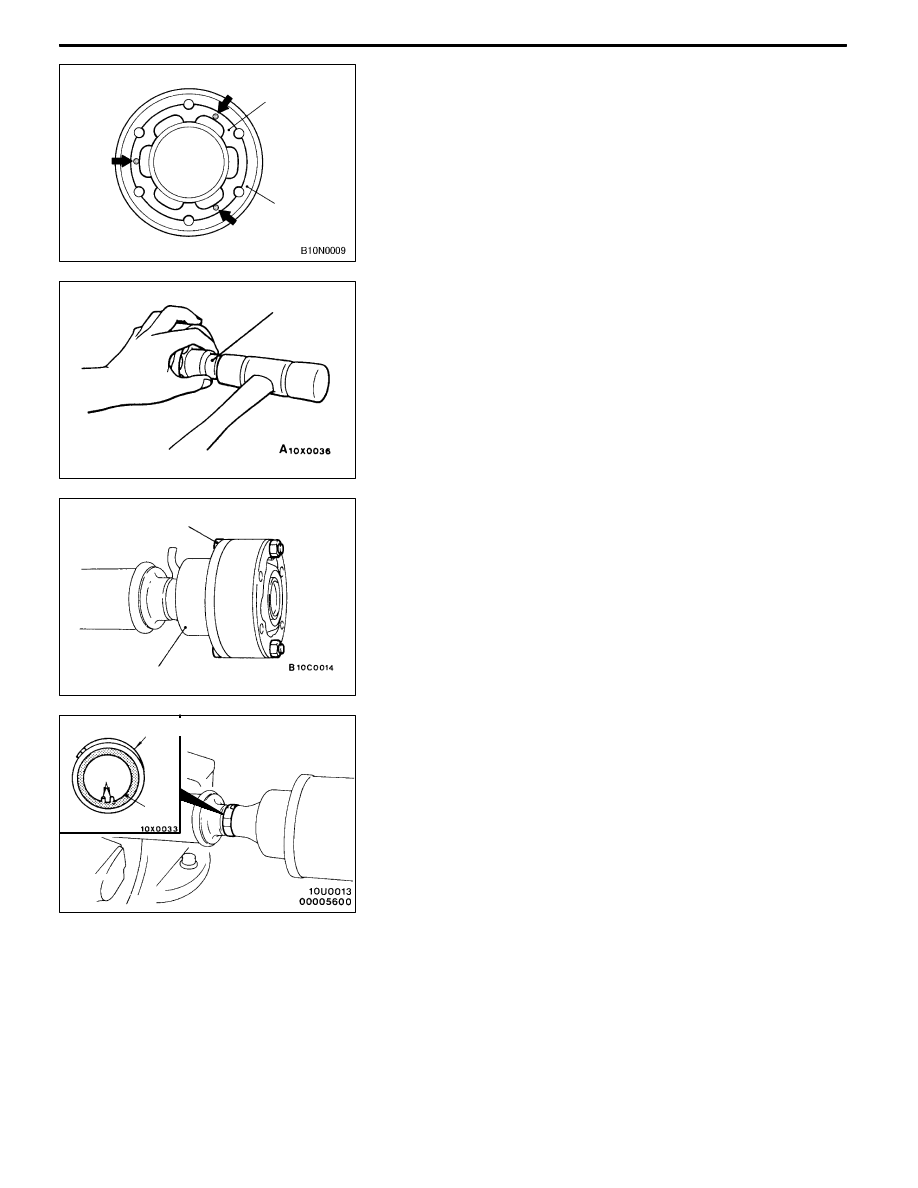

4. Apply a little specific sealant to the surface which has

groove (for packing) of LJ assembly (allow as shown

in the illustration), fix the rubber packing.
Specified sealant: 3M Stud Locking 4170 or equivalent

5. Install the surface which has groove (for packing) of LJ

assembly to LJ boot side.

6. Aline the mating marks of LJ assembly and center propeller

shaft, then punch the LJ assembly to center propeller shaft

using socket wrench.

7. Aline the position of bolt holes of LJ boot and LJ assembly,

install the LJ boot to LJ assembly.

8. Fix the rubber packing of companion flange side in a

similar to step 4.

"

CA BOOT BAND INSTALLATION

Caution
1. Tighten the boot band part in opposite direction of

convex part for bleeding the boot.

2. If there is grease in the convex part, wipe out the

grease in order to bleed the boot.

Rubber packing

LJ assembly

Socket wrench

Bolt

LJ boot

Boot band Installation position

Projection

Boot

PROPELLER SHAFT - Propeller Shaft

25-10

"

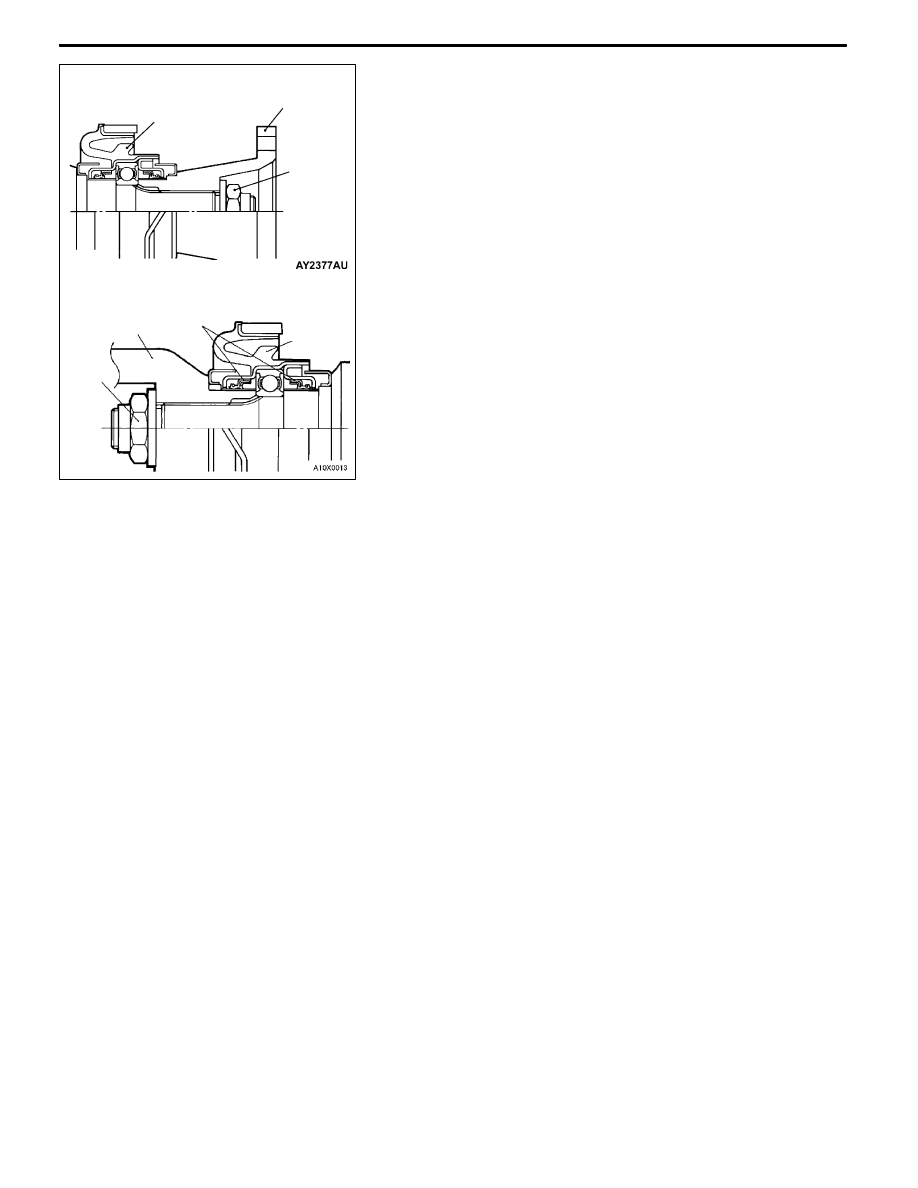

DA CENTER BEARING ASSEMBLY/COMPANION

FLANGE/SELF LOCKING NUT INSTALLATION

1. Install the center bearing assembly to the rear propeller

shaft in the direction shown as the illustration.

2. After alining the mating marks of the companion flange

and rear propeller shaft, install them.

3. Tightening the self locking nut, press fit the center bearing

assembly using companion flange.

Center propeller shaft rear side

Companion

flange

Self

locking

nut

Center bearing

assembly

Dust seal

Rubber

mount

Center propeller shaft front side

Companion

flange

Self

locking

nut

26-1

FRONT AXLE

CONTENTS

GENERAL INFORMATION

2

. . . . . . . . . . . . . . . . . .

SERVICE SPECIFICATIONS

3

. . . . . . . . . . . . . . . . .

LUBRICANTS

3

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

SPECIAL TOOLS

3

. . . . . . . . . . . . . . . . . . . . . . . . . . .

ON-VEHICLE SERVICE

5

. . . . . . . . . . . . . . . . . . . . .

Wheel Bearing Axial Play Check

5

. . . . . . . . . . . . . .

Hub bolt replacement

5

. . . . . . . . . . . . . . . . . . . . . . . . .

HUB AND KNUCKLE ASSEMBLY

6

. . . . . . . . . . .

DRIVE SHAFT

10

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

FRONT AXLE -

General Information

26-2

GENERAL INFORMATION

The front axle consists of front hubs, knuckles,

wheel bearings and drive shafts, and it has the

following features.
D

The wheel beearing is unit bearing integrated

with hub (Double-row angular contact ball

bearing).

D

The drive shaft incorporates B.J.-T.J. type

constant velocity joints with high transmission

efficiency and low vibration and noise.

D

ABS rotors for detecting the wheel speeds are

press-fitted to the B.J. outer wheels in vehicles

with ABS or ACD.

NOTE

1. B.J.: Birfield Joint

2. T.J.: Tripod Joint

SPECIFICATIONS

Item

Specifications

Wheel

bearings

Wheel bearing type

Hub unit bearing (Double-row angular

contact ball bearing)

g

Bearing (outside diameter) mm

87*

1

Drive

shaft

Joint type

Outside

B.J.

shaft

Inside

T.J.

Shaft length*

2

× Shaft diameter mm

Left

350 × 26

Right

427 × 26

NOTE

*

1

: The wheel beearing is integrated with hub, only the outer diameter is shown.

*

2

: The shaft length indicates the length between the center points of each joint.

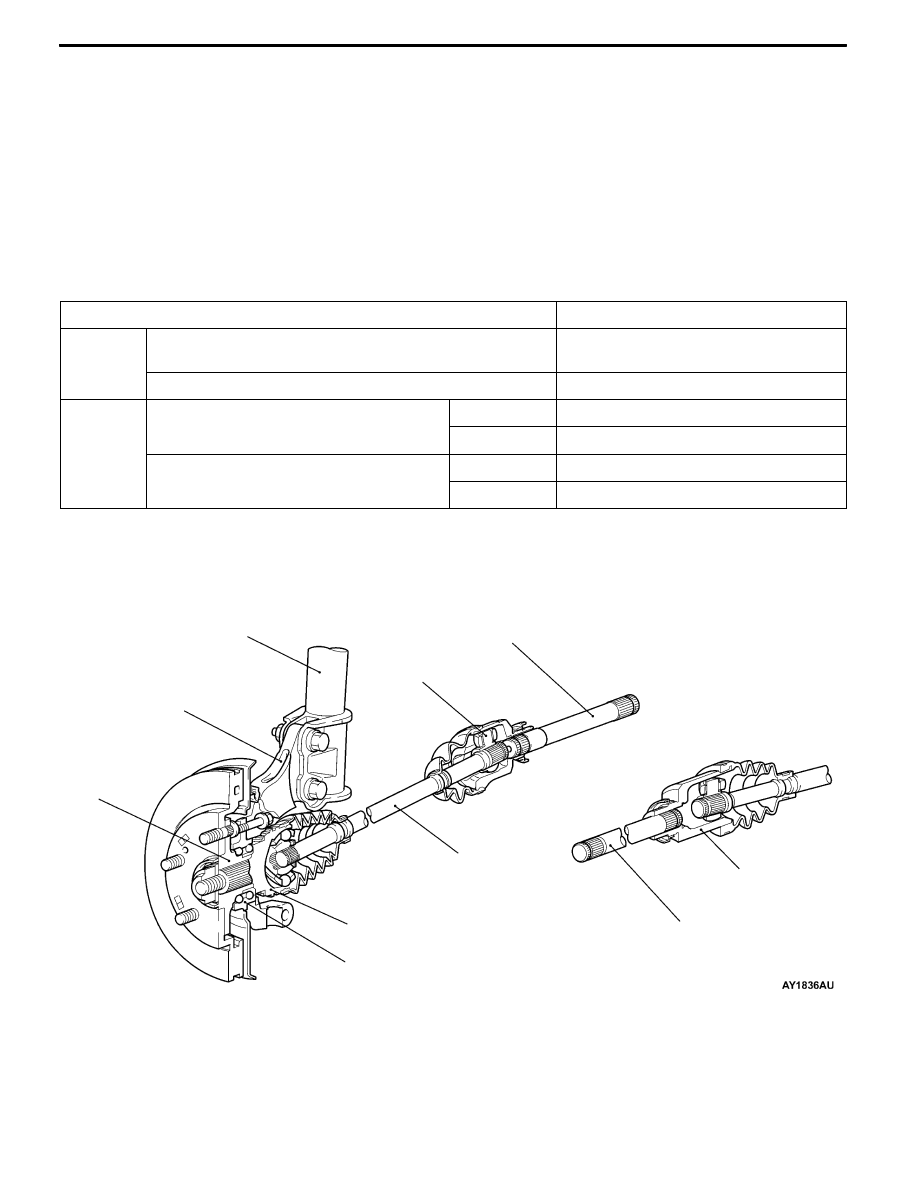

STRUCTURAL DIAGRAM

B.J.

T.J.

Knuckle

Output shaft

Strut assembly

Drive shaft

Wheel bearing

Front hub

T.J. (L.H.)

Output shaft

T.J. (R.H.)
