Mitsubishi Lancer Evolution 7. Manual - part 138

GENERAL -

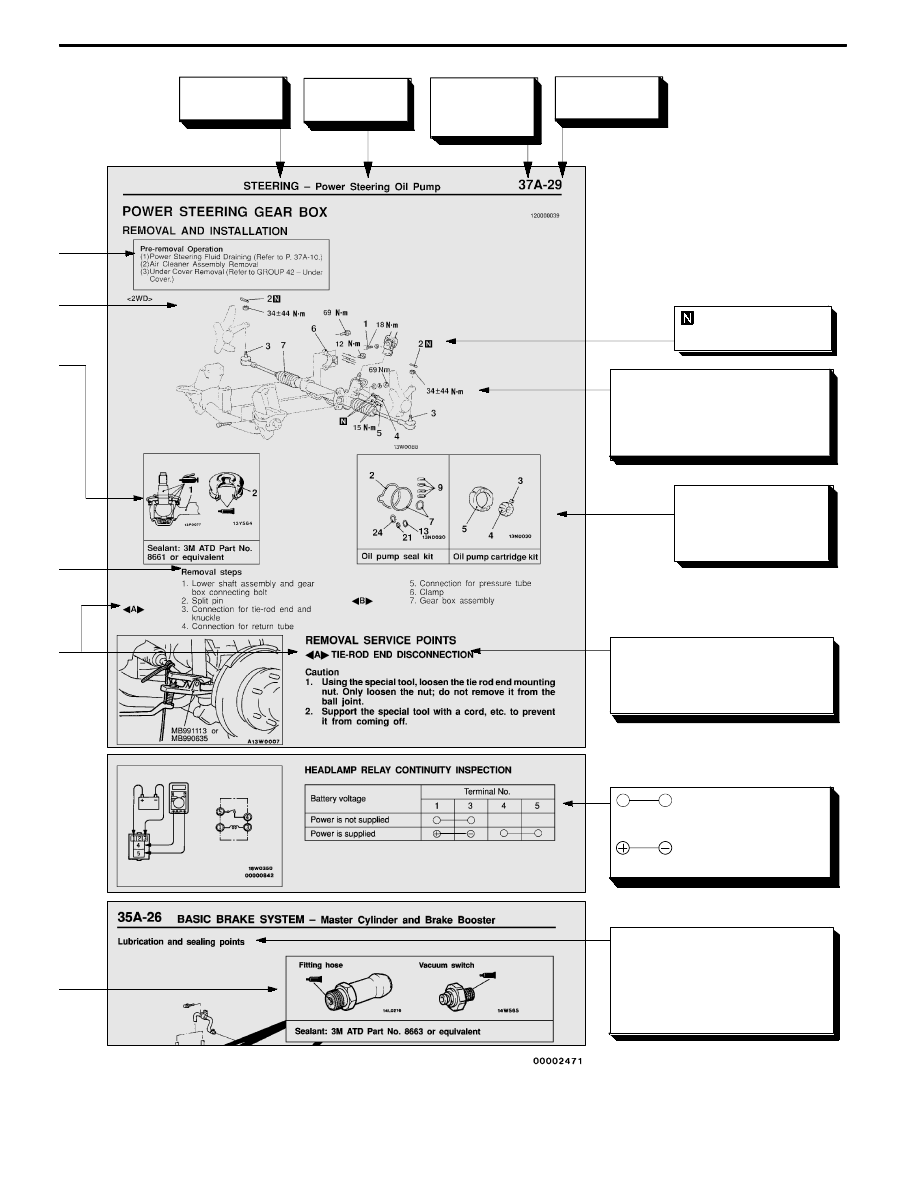

How to Use This Manual

00-5

Denotes tightening torque.

For bolts and nuts which do not

have a tightening torque listed,

refer to the “Standard Parts-

tightening-torque Table”.

indicates that there is

a continuity between the termi-

nals.

indicates terminals to

which battery voltage is applied.

Indicates the

section title.

Indicates the

group

num-

ber.

Indicates the

page number.

Indicates the

group title.

denotes non-re-

usable part.

Repair kit or set parts

are shown. (Only very

frequently used parts

are shown.)

Operating procedures, cau-

tions, etc. on removal, installa-

tion, disassembly and reas-

sembly are described.

The title of the page (following

the page on which the diagram

of component parts is pres-

ented) indicating the locations of

lubrication and sealing proce-

dures.

GENERAL -

How to Use Troubleshooting/Inspection Service Points

00-6

HOW TO USE TROUBLESHOOTING/INSPECTION SERVICE

POINTS

Troubleshooting of electronic control systems for which the MUT-II can be used follows the basic outline

described below. Furthermore, even in systems for which the MUT-II cannot be used, part of these systems

still follow this outline.

TROUBLESHOOTING CONTENTS

1. STANDARD FLOW OF DIAGNOSIS TROUBLESHOOTING

The troubleshooting sections follow the basic diagnosis flow which is given below. If the diagnosis

flow is different from that given below, or if additional explanation is required, the details of such

differences or additions will also be listed.

Diagnosis method

Gathering

information

from the customer.

Check trouble symptom.

Reoccurs

Does not reoccur.

Read the diagnosis code

No diagnosis code

or communication

with MUT-II not

possible

Refer to the INSPECTION

CHART FOR TROUBLE

SYMPTOMS

(Refer

to

applicable group.)

Diagnosis code

displayed.

Read the diagnosis code

Diagnosis code

displayed.

No diagnosis

code

After taking note of the

malfunction code, erase

the

diagnosis

code

memory

Recheck trouble symptom.

Diagnosis code

displayed.

Read the diagnosis codes.

No diagnosis

code

Refer to the INSPECTION CHART FOR DIAGNOSIS

CODES (Refer to applicable group.)

INTERMITTENT MALFUNCTIONS (Refer to P.00-13.)

2. SYSTEM OPERATION AND SYMPTOM VERIFICATION TESTS

If verification of the trouble symptoms is difficult, procedures for checking operation and verifying

trouble symptoms are shown.

3. DIAGNOSIS FUNCTION

Details which are different from those in the “Diagnosis Function” section on the next page are listed.

GENERAL -

How to Use Troubleshooting/Inspection Service Points

00-7

4. INSPECTION CHART FOR DIAGNOSIS CODES

5. INSPECTION PROCEDURE FOR DIAGNOSIS CODES

Indicates the inspection procedures corresponding to each diagnosis code. (Refer to P.00-10 for how

to use the inspection procedures.)

6. INSPECTION CHART FOR TROUBLE SYMPTOMS

If there are trouble symptoms even though the results of inspection using the MUT-II show that all

diagnosis codes are normal, inspection procedures for each trouble symptom will be found by means

of this chart.

7. INSPECTION PROCEDURE FOR TROUBLE SYMPTOM

Indicates the inspection procedures corresponding to each trouble symptoms classified in the Inspection

Chart for Trouble Symptoms. (Refer to P.00-10 for how to use the inspection procedures.)

8. SERVICE DATA REFERENCE TABLE

Inspection items and normal judgement values have been provided in this chart as reference information.

9. CHECK AT ECU TERMINALS

Terminal numbers for the ECU connectors, inspection items and standard values have been provided

in this chart as reference information.

10. INSPECTION PROCEDURES USING AN OSCILLOSCOPE

When there are inspection procedures using an oscilloscope, these are listed here.

DIAGNOSIS FUNCTION

METHOD OF READING DIAGNOSIS CODES
WHEN USING THE MUT-II
Connect the MUT-II to the diagnosis connector and take a

reading of the diagnosis codes.
Caution

Turn the ignition switch to “LOCK”(OFF) position before

connecting or disconnecting the MUT-II.

MUT-Ⅱ

GENERAL -

How to Use Troubleshooting/Inspection Service Points

00-8

WHEN USING THE WARNING LAMP
1. Use the special tool to earth No.1 terminal (diagnosis

control terminal) of the diagnosis connector.

2. Turn the ignition switch to “ON” position.

3. Read out a diagnosis code by observing how the warning

lamp flashes.

Applicable systems

System name

Warning lamp name

ACD, AYC

ACD mode indicator lamp

ABS

ABS warning lamp

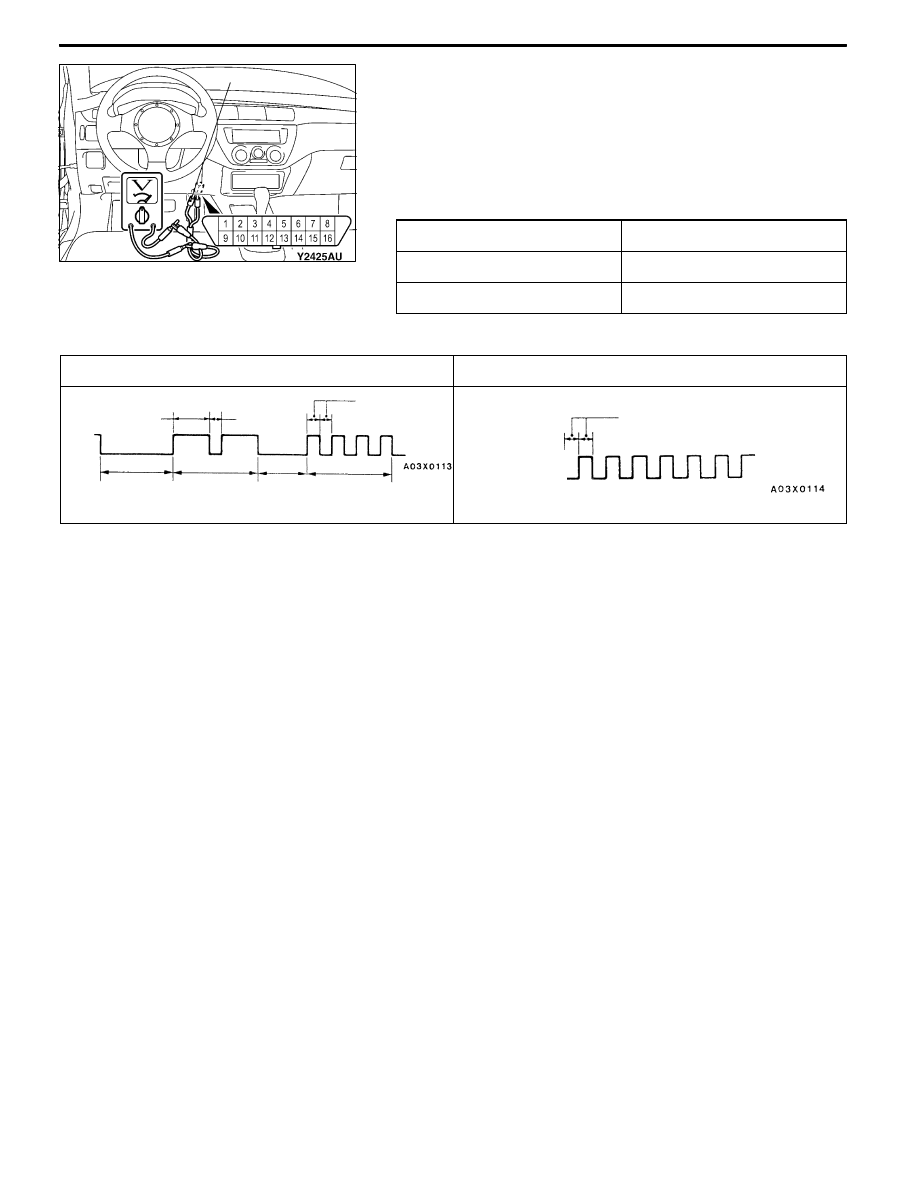

Indication of diagnosis code by warning lamp

When the diagnosis code No.24 is output

When no diagnosis code is output*

On
Off

1.5 secs.

0.5 sec.

0.5 sec.

Pause

time 3

secs.

Tens

signal

Place

division

2 secs.

Units

signal

On
Off

0.25 sec.

METHOD OF ERASING DIAGNOSIS CODES
WHEN USING THE MUT-II
Connect the MUT-II to the diagnosis connector and erase the diagnosis code.
Caution

Turn the ignition switch to “LOCK”(OFF) position before connecting or disconnecting the MUT-II.
WHEN NOT USING THE MUT-II

1. Turn the ignition switch to “LOCK”(OFF) position.

2. After disconnecting the battery cable from the battery (-) terminal for 10 seconds or more, reconnect

the cable.

3. After the engine has warmed up, run it at idle for about 15 minutes.

MB991529
