QUIETNESS

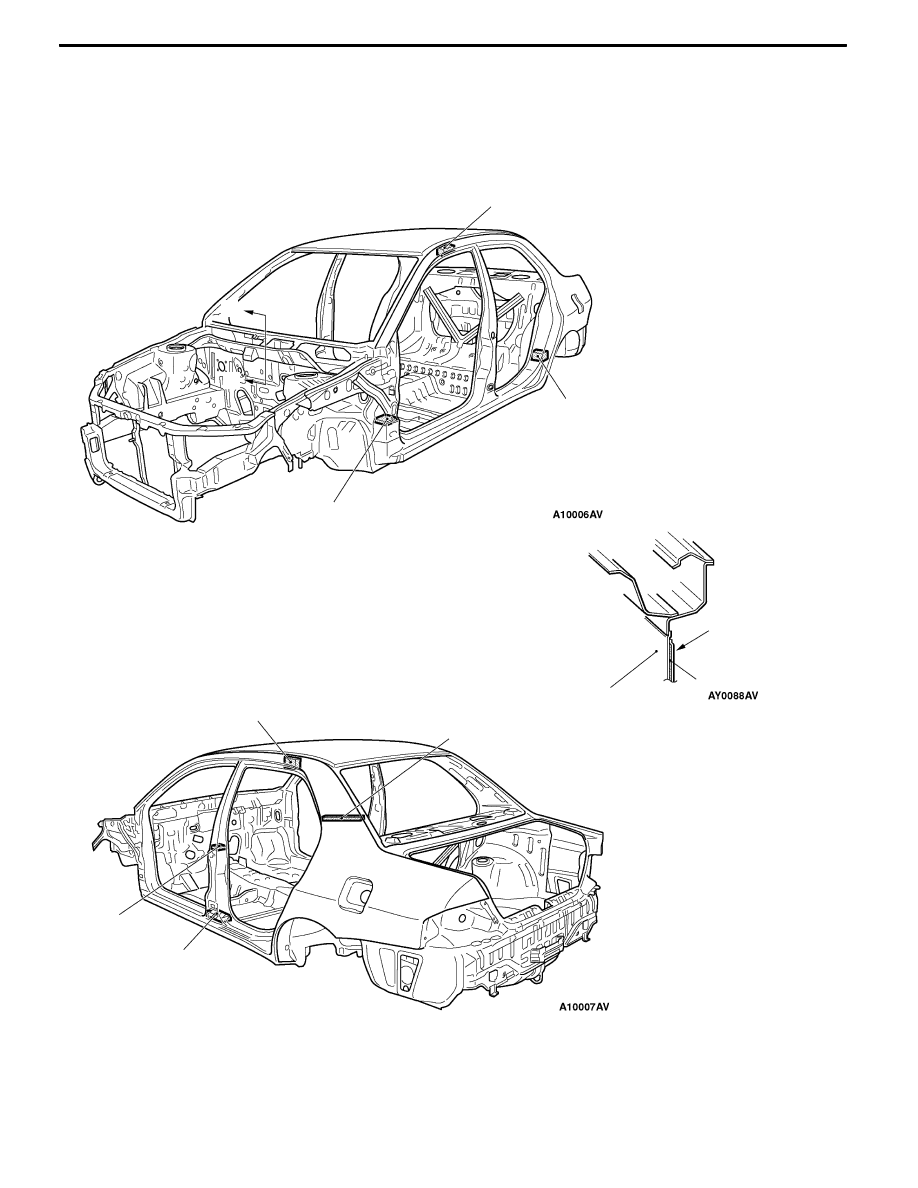

The adoption of the following items has improved quietness.

1. Foaming sound absorption materials have been filled into the front pillar, the roof side rail, the center

pillar, the rear pillar, and the inside the wheel house arch to prevent noise getting inside the vehicle.

2. Steel plate restricted anti-vibration materials (silencer sandwiched inside the panel) has been adopted

to suppress operating sound and the vibration from the engine.

3. Urethane foam has been inserted into the center pillar to prevent noise getting into the vehicle.

Dash panel

Section A – A

Dash silencer

2

A

A

1

1

1

1

1

3

<RS-II

>

<RS-II

>

<RS-II

>

<RS-II

>

1

<RS-II

>

<RS-II

>

<RS-II>

BODY -

Main Body

4-8

BODY COLOUR CHARTS

Colour

Body

colour

d

Colour number

Body colour name

Composition

of film

Engine compartment and

luggage compartment colour

code

Colour number

Colour name

SILVER

A69

AC11169

Satellite Silver

Metallic

AC10595

GRAY

BRIGHT

BLUE

T10

CMT10010

French Blue

Solid

CMB17004

BRIGHT

BLUE

BLACK

X42

AC11342

Amethyst Black

Interference

Pearl

AC10903

BLACK

WHITE

W83

AC10983

Scotia White

Solid

AC10863

WHITE

RED

P85

AC11185

Palma Red

Solid

AC10795

RED

YELLOW

Y01

CMY10001

Dandelion Yellow

Solid

AC10911

YELLOW

NEW COLOUR NUMBER

1

2

3

4

5

C

10

M

T

010

Example

(Body colour code T10)

No.

Item

Content

1

Identification code

C: The colour number is indicated.

2

Manufacture center code

M: Japan (Automobile Engineering Center)
T: Japan (Truck and Bus Engineering Center)

3

System colour code

W (N): White
H (A, U): Silver/Gray
X (J): Black
R (P): Red
Y (C, S, E, M, K): Brown/Yellow (including Orange, Maroon, and Gold)
G (F, L): Green/Olive
B (T, D): Blue
V: Purple
( ) Codes within the parenthesis can be also used.

4

Colour classification code

From 10 to 16: The body colour is indicated.
17: The body inner panel colour is indicated.

5

Specific number

Serial number numbering management

BODY

- Hood and Fender/Strut Tower Bar

4-9

HOOD AND FENDER

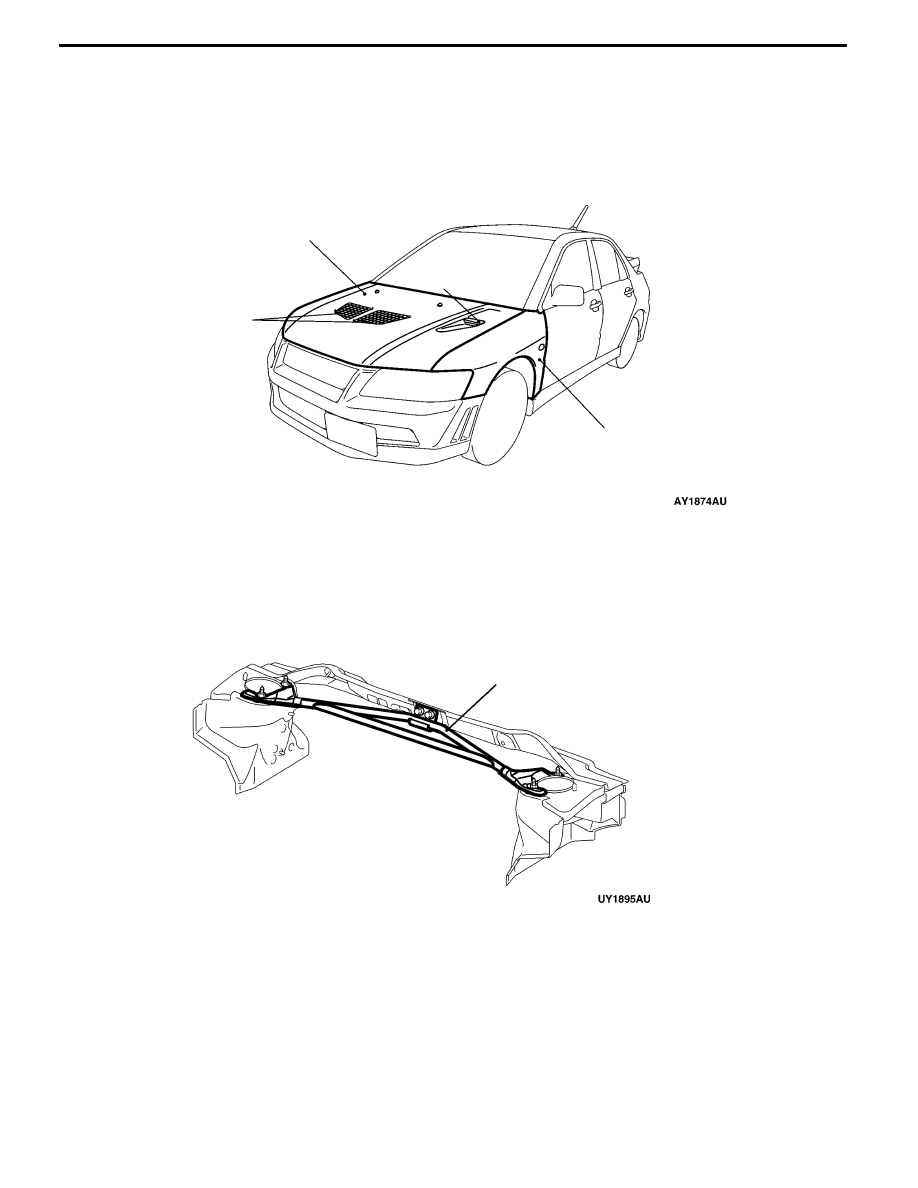

The body has been made lightweight with the use of aluminum hood and fender. The hood has also

been equipped with the air outlet and air inlet garnish.

Hood

Air outlet garnish

Fender

Air inlet garnish

STRUT TOWER BAR

The strut installing portion has been equipped with a 3-point installing strut tower bar to improve body

rigidity.

Strut tower bar

BODY

- Rear End Cross Bar <RS>

4-10

REAR END CROSS BAR <RS>

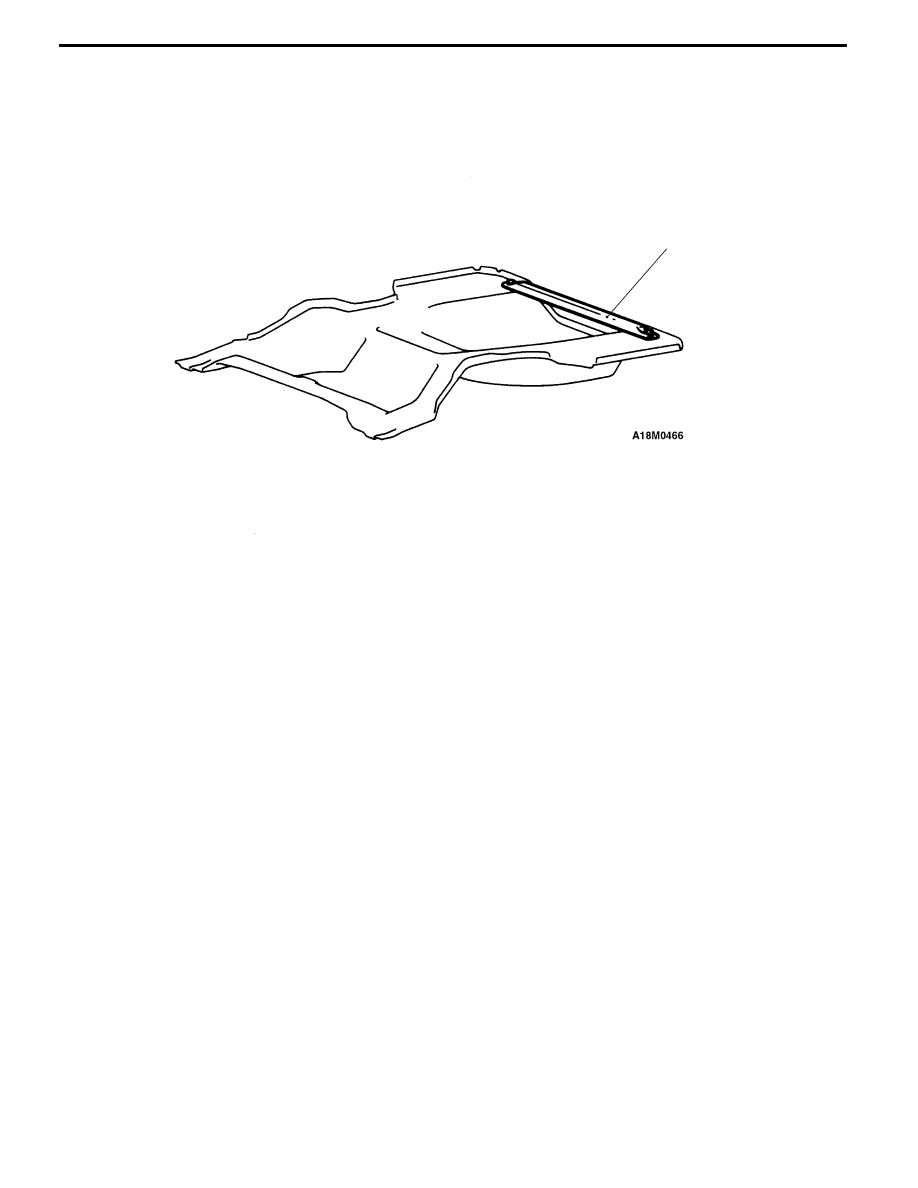

The rear floor pan has been equipped with a rear end cross bar to improve body rigidity.

Rear end cross bar
