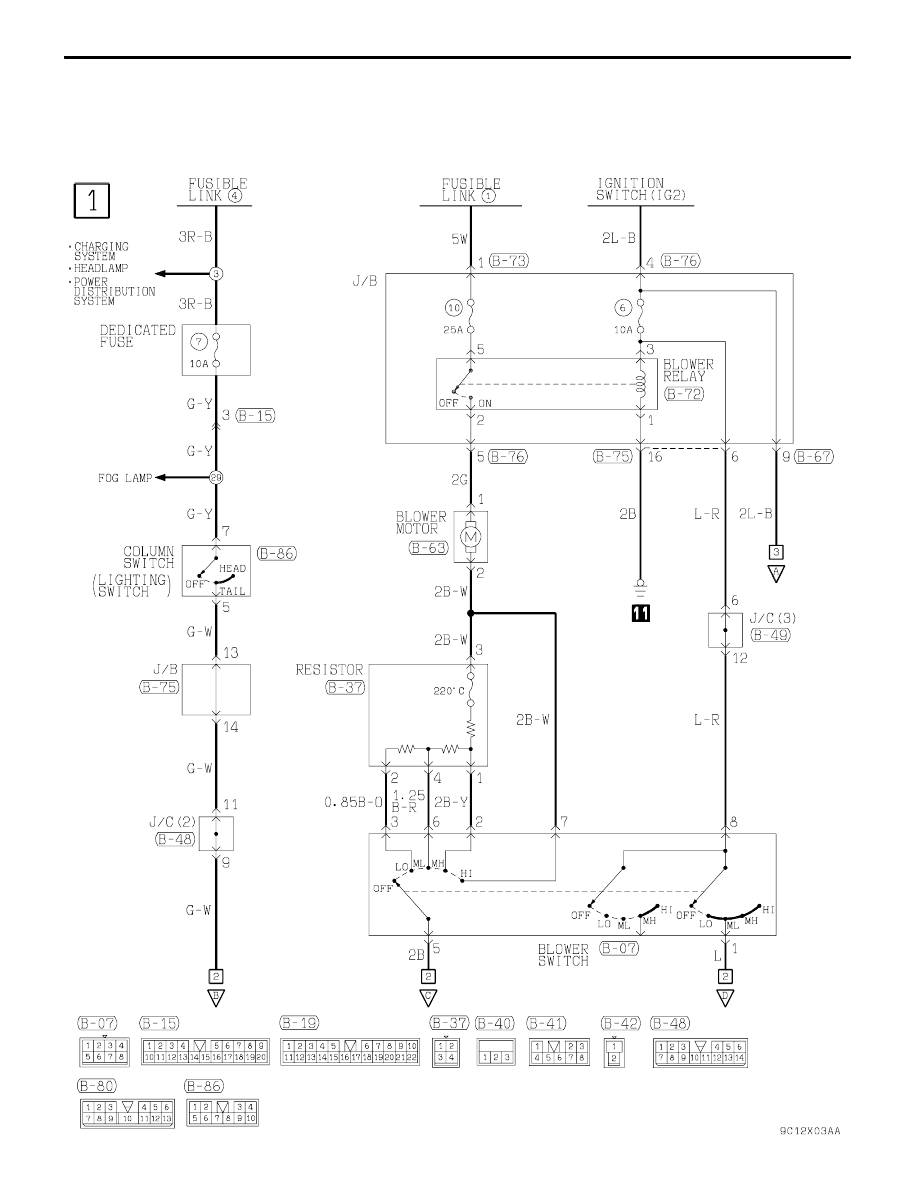

CIRCUIT DIAGRAM –

Heater and Air Conditioner

C-64

HEATER AND AIR CONDITIONER

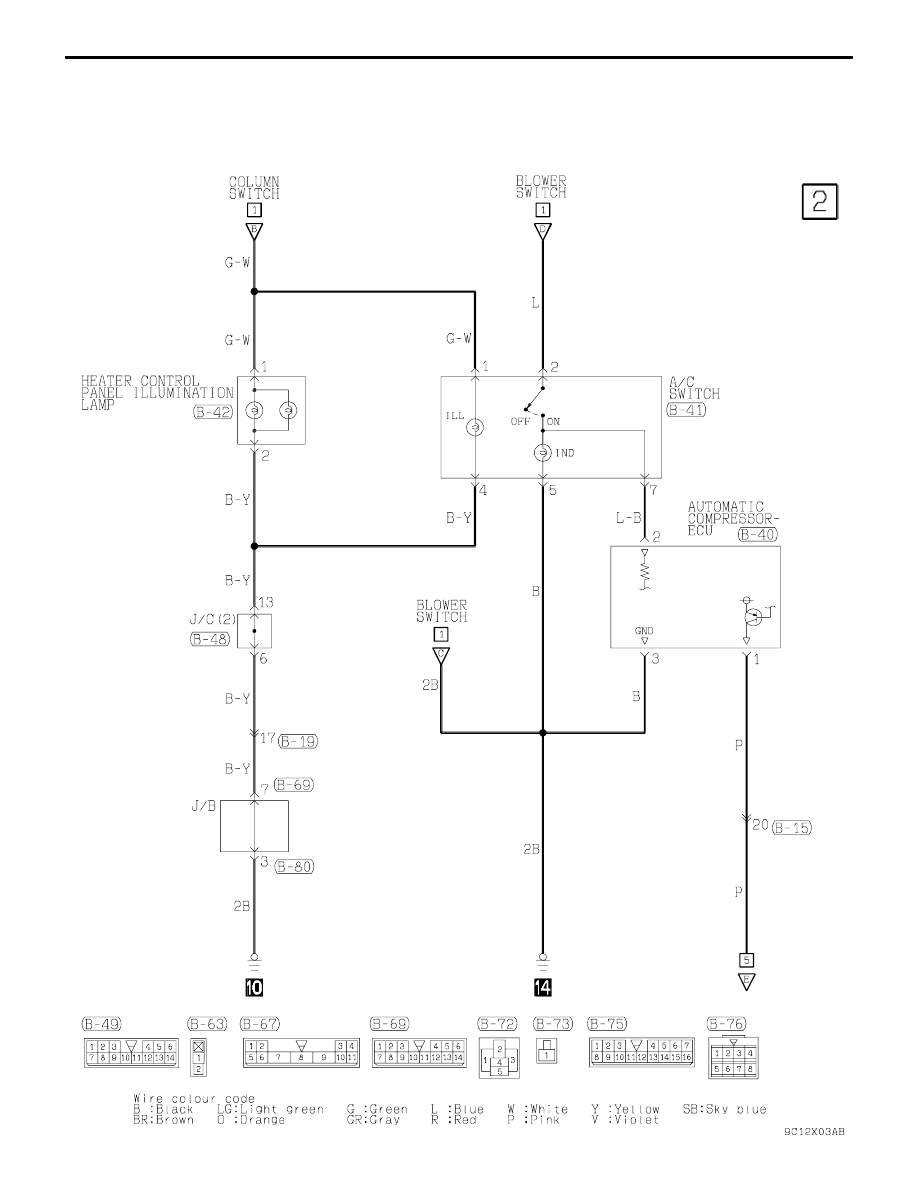

CIRCUIT DIAGRAM –

Heater and Air Conditioner

C-65

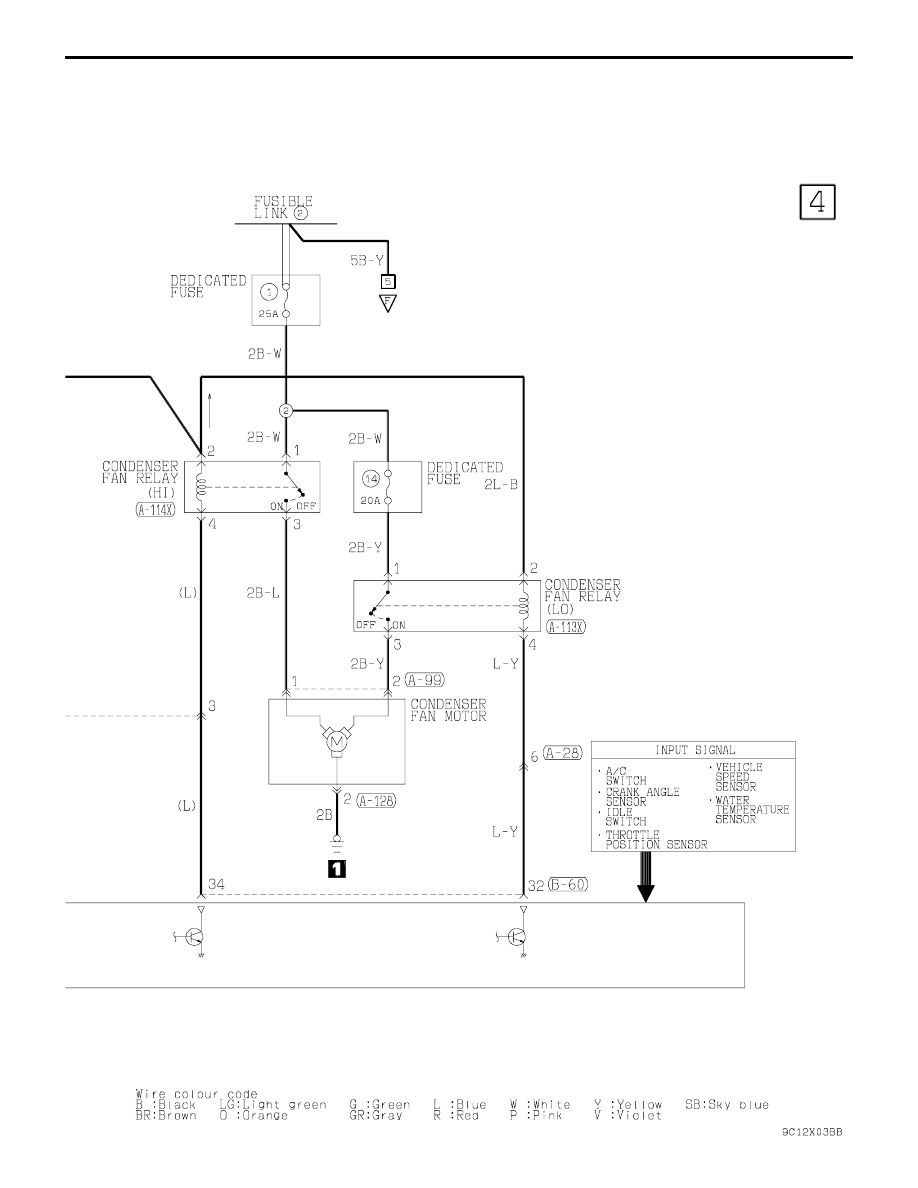

CIRCUIT DIAGRAM –

Heater and Air Conditioner

C-66

HEATER AND AIR CONDITIONER (CONTINUED)

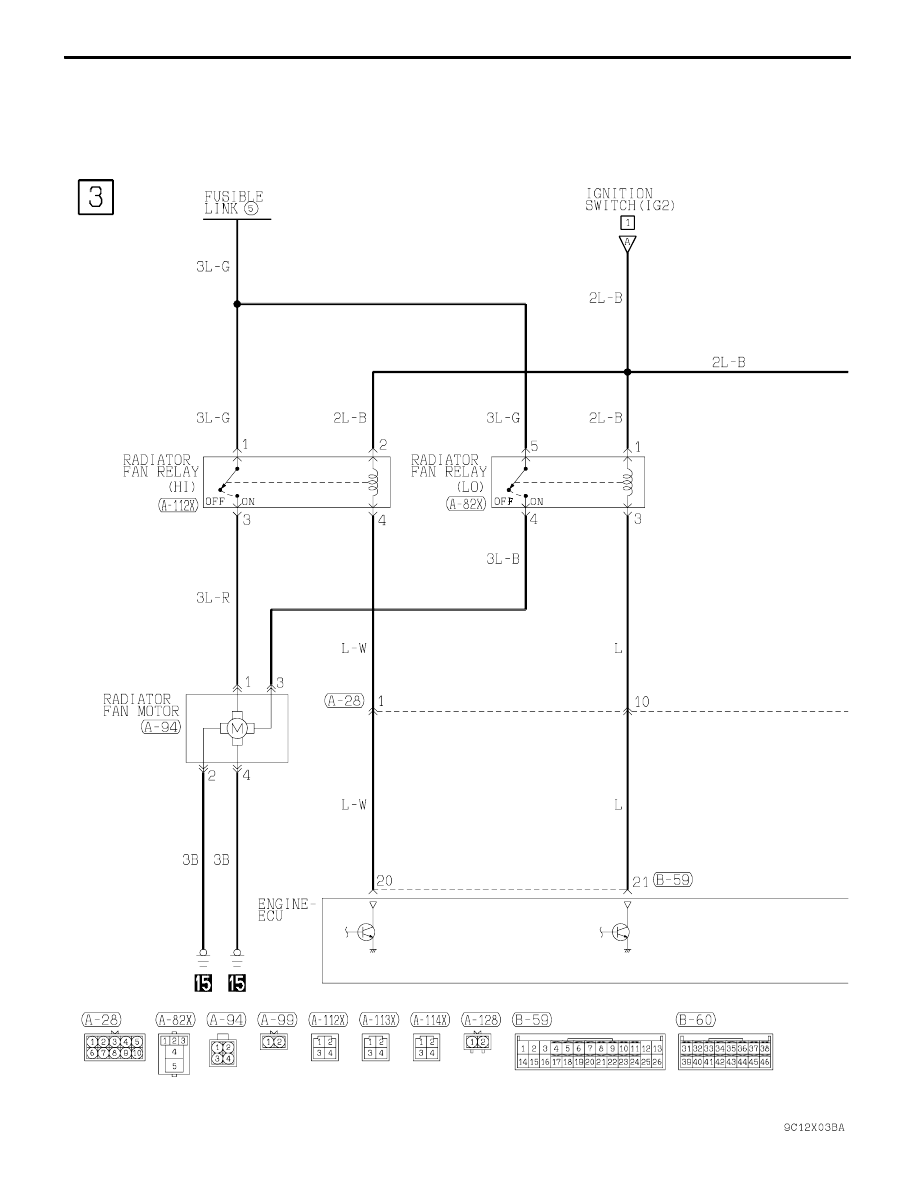

CIRCUIT DIAGRAM –

Heater and Air Conditioner

C-67
