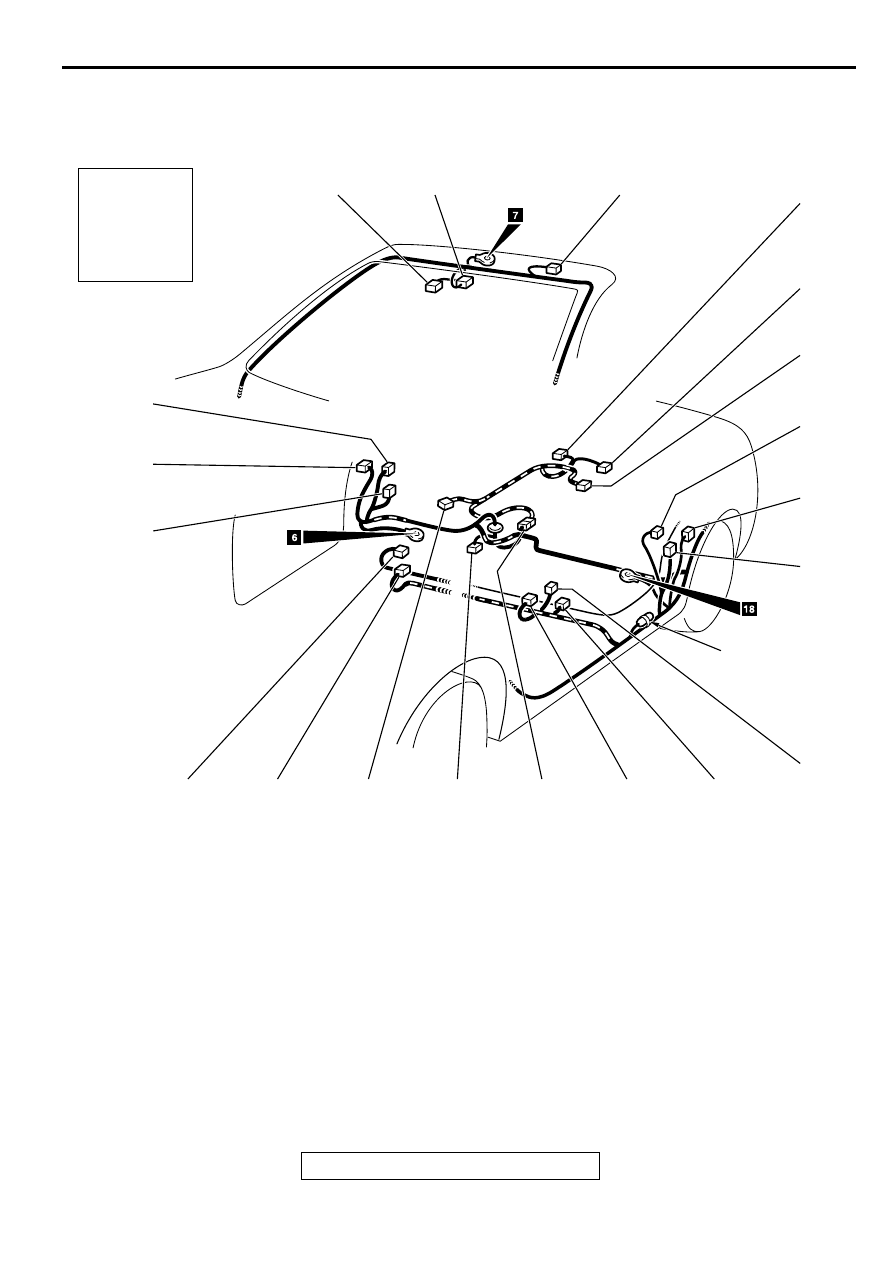

FLOOR AND WINDSHIELD APERTURE <ECLIPSE SPYDER>

TSB Revision

CONFIGURATION DIAGRAMS

80A-25

FLO O R  A ND  WIN D SHIELD  A PERTUR E <EC LIPSE

SPYD ER >

M1801000900082

AC002709

Connector
symbol

D

AB

D-23

D-03

D-07

D-08

D-09

D-10

D-22

D-12

JOINT
GROUND
POINT (2)

D-13

D-14

D-15

D-16

D-17

D-18

D-19

D-20

D-02

D-01

D-11

D-21

D-01

(3)

DOOR SWITCH (RH)

D-02

(2)

SIDE IMPACT SENSOR (RH)
<WITH SIDE AIR BAG>

D-03

(4)

DOME LIGHT

D-07

(2)

UNIVERSAL GARAGE DOOR
OPENER

D-08

(2-GR)

WHEEL SPEED SENSOR
(REAR: RH) <ABS>

D-09

(2-B)

WHEEL SPEED SENSOR
(REAR: LH) <ABS>

D-10

(2-B)

EVAPORATIVE EMISSION
VENTILATION SOLENOID

D-11

(3)

DOOR SWITCH (LH)

D-12

(2)

SIDE IMPACT SENSOR (LH)
<WITH SIDE AIR BAG>

D-13

(2)

SEAT BELT SWITCH

D-14

(2)

POWER SEAT ASSEMBLY

D-15

(2-R)

SIDE AIR BAG MODULE (SQUIB)
(LH)

D-16

(10-B)

FLOOR WIRING HARNESS AND
FUEL WIRING HARNESS
COMBINATION

D-17

(5-GR)

FUEL PUMP AND GAUGE UNIT

D-18

(3-B)

FUEL TANK DIFFERENTIAL
PRESSURE SENSOR

D-19

(2-R)

SIDE AIR BAG MODULE (SQUIB)
(RH)

D-20

(18)

AMPLIFIER <7-SPEAKER SYSTEM>

D-21

(2-B)

REAR SPEAKER (RH)

D-22

(2-B)

REAR SPEAKER (LH)

D-23

(5-B)

COMPASS SENSOR

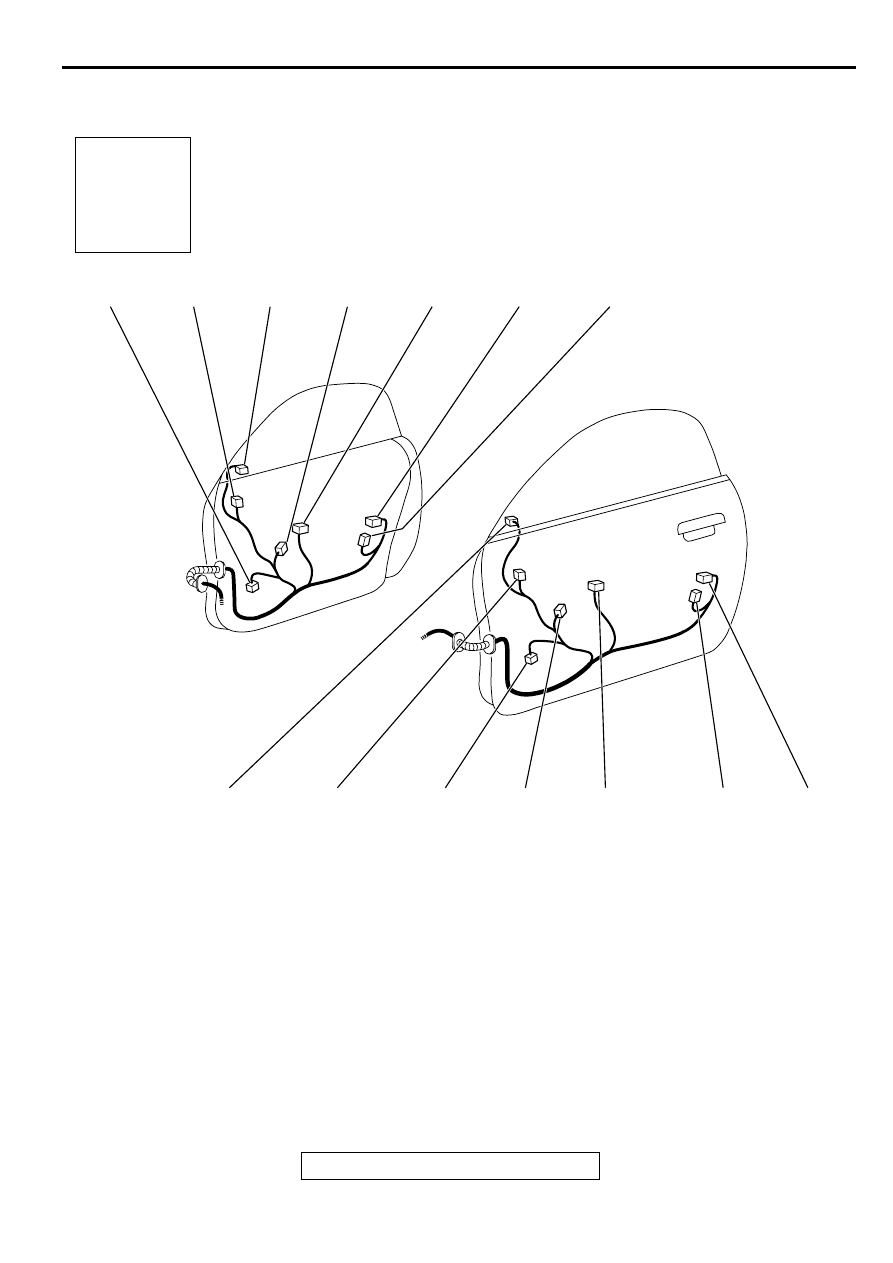

DOOR

TSB Revision

CONFIGURATION DIAGRAMS

80A-26

D O O R

M1801001400080

ACX02069

Connector
symbol

E

AG

E-01

E-02

E-03

E-04

E-05

E-06

E-07

E-08

E-09

E-10

E-11

E-12

E-13

E-14

E-01

(2)

DOOR SPEAKER (RH)

E-02

(5)

REMOTE CONTROLLED MIRROR
(RH)

E-03

(2)

TWEETER (RH) <7-SPEAKER
SYSTEM>

E-04

(2)

POWER WINDOW MOTOR (RH)

E-05

(8)

POWER WINDOW SUB SWITCH

E-06

(3-B)

DOOR LOCK KEY CYLINDER
SWITCH (RH)

E-07

(6-B)

DOOR LOCK ACTUATOR (RH)

E-08

(2)

TWEETER (LH) <7-SPEAKER
SYSTEM>

E-09

(5)

REMOTE CONTROLLED MIRROR
(LH)

E-10

(2)

DOOR SPEAKER (LH)

E-11

(2)

POWER WINDOW MOTOR (LH)

E-12

(10)

POWER WINDOW MAIN SWITCH

E-13

(6-B)

DOOR LOCK ACTUATOR (LH)

E-14

(3-B)

DOOR LOCK KEY CYLINDER
SWITCH (LH)

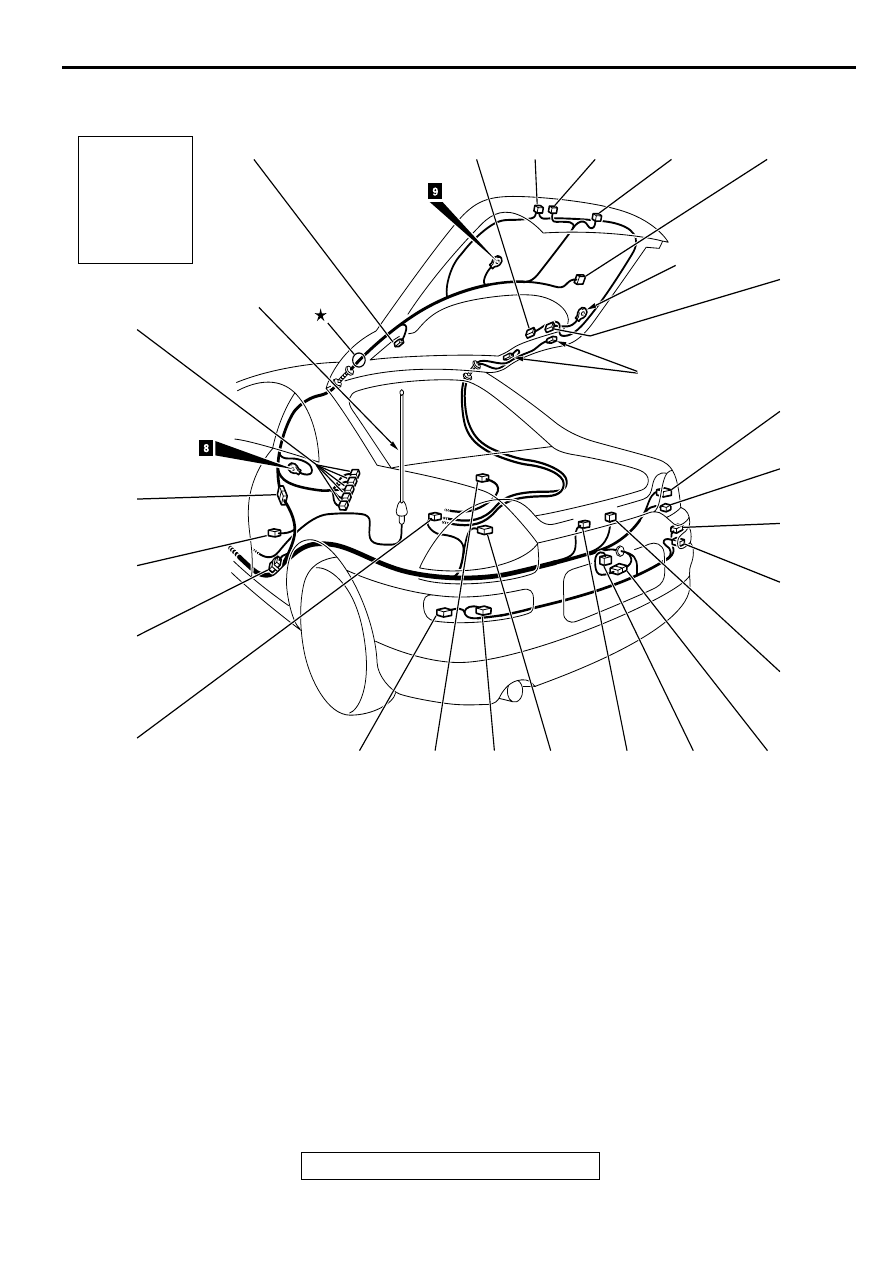

LUGGAGE COMPARTMENT <ECLIPSE>

TSB Revision

CONFIGURATION DIAGRAMS

80A-27

LU G G A G E CO M PA R TM EN T <EC LIPSE>

M1801001500043

AC002710

Connector
symbol

F

AB

WHIP
ANTENNA

F-01

F-03

F-04

F-05

F-06

F-07

DEFOGGER
GROUND

F-08

F-09

F-10

GLASS
ANTENNA

F-11

F-12

F-13

F-14

F-15

F-16

F-17

F-18

F-19

F-20

F-21

F-22

F-23

F-24

F-25
F-26
F-27
F-28
F-29

F-01

(1-B)

DEFOGGER (+)

F-03

(1-B)

DEFOGGER (

−

)

F-04

(2)

CHOKE COIL <GLASS ANTENNA>

F-05

(1-B)

CHOKE COIL <GLASS ANTENNA>

F-06

(2-GR)

HIGH MOUNTED STOPLIGHT

F-07

(3-B)

REAR WIPER MOTOR

F-08

(1-B)

DEFOGGER (

−

) <WHIP ANTENNA>

F-09

(6)

REAR COMBINATION LIGHT (RH)

F-10

(2)

LIFTGATE LOCK KEY CYLINDER
SWITCH <WITH THEFT-ALARM
SYSTEM>

F-11

(2-GR)

REAR SIDE MARKER LIGHT (RH)

F-12

(2)

BACKUP LIGHT (RH)

F-13

(1-B)

LIFTGATE LIGHT SWITCH
<WITHOUT THEFT-ALARM
SYSTEM>

F-14

(2-B)

FLOOR WIRING HARNESS AND
REAR BUMPER WIRING HARNESS
COMBINATION

F-15

(2-GR)

LICENSE PLATE LIGHT

F-16

(2-B)

LIFTGATE LATCH SWITCH
<WITH THEFT-ALARM SYSTEM>

F-17

(6)

REAR COMBINATION LIGHT (LH)

F-18

(2-B)

BACKUP LIGHT (LH)

F-19

(2-B)

REAR SPEAKER (RH)

F-20

(2-GR)

REAR SIDE MARKER LIGHT (LH)

F-21

(2)

LUGGAGE COMPARTMENT LIGHT

F-22

(3)

DIODE (FOR DOME LIGHT CIRCUIT)

F-23

(2-B)

REAR SPEAKER (LH)

F-24

(6)

FLOOR WIRING HARNESS AND
LIFTGATE WIRING HARNESS
COMBINATION

F-25

(1-B)

CAPACITOR <GLASS ANTENNA>

F-26

(1-B)

CAPACITOR <GLASS ANTENNA>

F-27

(1-B)

CAPACITOR <GLASS ANTENNA>

F-28

(1-B)

CAPACITOR <GLASS ANTENNA>

F-29

(1-B)

CAPACITOR <GLASS ANTENNA>

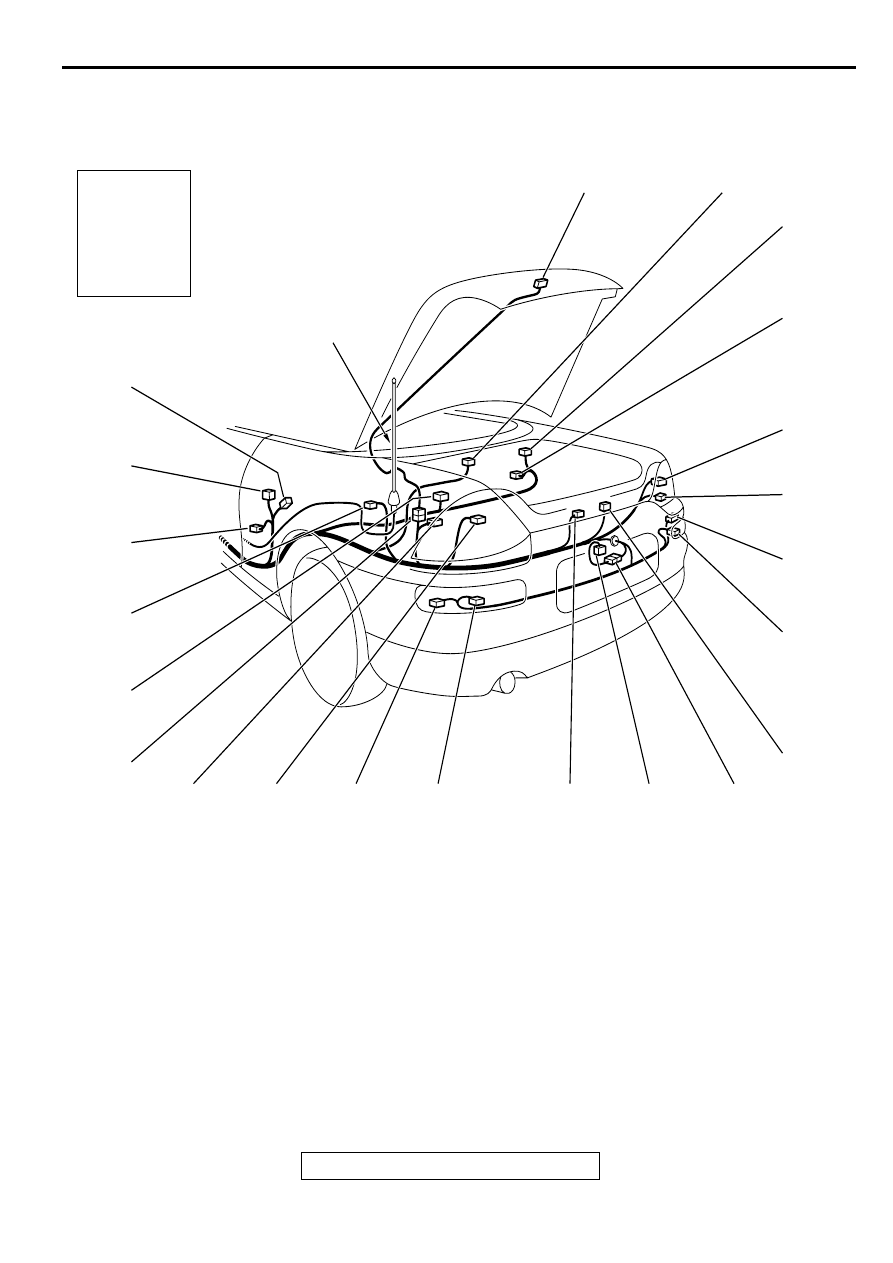

LUGGAGE COMPARTMENT <ECLIPSE SPYDER>

TSB Revision

CONFIGURATION DIAGRAMS

80A-28

LUG G AG E C O M PAR TM ENT <EC LIPSE SPYDER >

M1801001500054

AC002711

Connector
symbol

F

AB

WHIP
ANTENNA

F-06

F-21

F-30

F-31

F-09

F-10

F-11

F-12

F-13

F-14

F-15

F-16

F-18

F-20

F-17

F-32

F-33

F-34

F-35

F-36

F-37

F-02

F-02

(2)

DEFOGGER

F-06

(2-GR)

HIGH MOUNTED STOPLIGHT

F-09

(6)

REAR COMBINATION LIGHT (RH)

F-10

(2)

TRUNK LID LOCK KEY CYLINDER
SWITCH <WITH THEFT-ALARM
SYSTEM>

F-11

(2-GR)

REAR SIDE MARKER LIGHT (RH)

F-12

(2)

BACKUP LIGHT (RH)

F-13

(1-B)

TRUNK LIGHT SWITCH <WITHOUT
THEFT-ALARM SYSTEM>

F-14

(2-B)

FLOOR WIRING HARNESS AND
REAR BUMPER WIRING HARNESS
COMBINATION

F-15

(2-GR)

LICENSE PLATE LIGHT

F-16

(2-B)

TRUNK LID LATCH SWITCH <WITH
THEFT-ALARM SYSTEM>

F-17

(6)

REAR COMBINATION LIGHT (LH)

F-18

(2-B)

BACKUP LIGHT (LH)

F-20

(2-GR)

REAR SIDE MARKER LIGHT (LH)

F-21

(2)

TRUNK LIGHT

F-30

(2)

TOPSTACK DRIVE MOTOR (RH)

F-31

(2)

POWER WINDOW MOTOR
(QUARTER: RH)

F-32

(3)

CONVERTIBLE TOP BYPASS
SWITCH

F-33

(2)

FLOOR WIRING HARNESS AND
TRUNK LID WIRING HARNESS
COMBINATION

F-34

(14)

CONVERTIBLE TOP CONTROL
MODULE

F-35

(8)

MOTOR ANTENNA ASSEMBLY

F-36

(2)

POWER WINDOW MOTOR
(QUARTER: LH)

F-37

(2)

TOPSTACK DRIVE MOTOR (LH)
