SPECIFICATIONS

TSB Revision

HEATING AND AIR CONDITIONING

55-45

NOTE: For the front deck garnish, refer to GROUP
51, Windshield Wiper and Washer

P.51-15

.

NOTE: For the center/side air outlet assembly and
side defroster grille, refer to GROUP 52A, Instrument
Panel

P.52A-4

.

SPECIFIC ATIO NS

FASTENER TIGHTENING SPECIFICATIONS

M1552012100057

FOOT DUCT REMOVAL STEPS

•

CENTER PANEL ASSEMBLY,
INSTRUMENT PANEL UNDER
COVER, GLOVE BOX OUTER
AND GLOVE BOX INNER
(REFER TO GROUP 52A,
INSTRUMENT PANEL

P.52A-9

.)

•

RADIO AND TAPE PLAYER
(REFER TO GROUP 54A, AUDIO
SYSTEM - RADIO, TAPE
PLAYER, CD PLAYER AND CD
AUTO CHANGER

P.54A-180

.)

•

HEATER CONTROL ASSEMBLY
(REFER TO

P.55-26

.)

•

NSTRUMENT PANEL CENTER
REINFORCEMENT (REFER TO
GROUP 52A, INSTRUMENT
PANEL

P.52A-4

.)

3.

FOOT DUCT (LH)

•

JOINT DUCT (REFER TO

P.55-

32

.)

4.

FOOT DUCT (RH)

REAR VENTILATION DUCT
ASSEMBLY REMOVAL STEPS

•

REAR BUMPER ASSEMBLY
(REFER TO GROUP 51, REAR
BUMPER

P.51-6

.)

5.

REAR VENTILATION DUCT
ASSEMBLY

FOOT DUCT REMOVAL STEPS

ITEMS

SPECIFICATIONS

A/C pipe mounting bolt (heater/cooler unit side)

4.9

±

 1.0 N

⋅

m (44

±

 8 in-lb)

A/C pipe mounting bolt (condenser side)

4.9

±

 1.0 N

⋅

m (44

±

 8 in-lb)

A/C pipe mounting nut (suction hose side)

13

±

 2 N

⋅

m (109

±

 21 in-lb)

Discharge hose mounting bolt (compressor side)

25

±

 4 N

⋅

m (18

±

 4 ft-lb)

Discharge hose mounting nut (condenser side)

4.9

±

 1.0 N

⋅

m (44

±

 8 in-lb)

Suction hose mounting bolt (compressor side)

25

±

 4 N

⋅

m (18

±

 4 ft-lb)

SPECIFICATIONS

TSB Revision

HEATING AND AIR CONDITIONING

55-46

GENERAL SPECIFICATIONS

M1552000200046

SERVICE SPECIFICATIONS

M1552000300065

NOTE: The rpm marked by an asterisk should be
checked 4 minutes after idling begins.

LUBRICANTS

M1552000400062

ITEMS

MANUAL HEATER

MANUAL AIR
CONDITIONING

Heater/cooler unit

Full-air mix type providing
stratified cool and warm air
flows

Full-air mix type providing
stratified cool and warm air
flows

Heater control

Dial type

Dial type

Air conditioning switch

-

Push-button type

Compressor

-

MSC90C (Scroll type)

Dual pressure
switch kPa
(psi)

High-pressure
switch

ON

→

 OFF

-

2,942 (426.7)

OFF

→

 ON

-

2,354 (341.4)

Low-pressure
switch

ON

→

 OFF

-

196 (28.4)

OFF

→

 ON

-

221 (32.1)

Refrigerant

Type

-

R134a (HFC-134a)

Amount g (oz)

-

Approximately 415

−

 435

(14.6

−

 15.3)

ITEMS

STANDARD VALUE

Idle speed r/min

2.4L engine

750

±

 100*

3.0L engine

700

±

 100*

Idle-up speed r/min

850

±

 100*

Resistor (for blower motor)

Ω

LO

2.3

ML

1.1

MH

0.4

Air gap (magnetic clutch) mm (in)

2.4L engine

0.3

−

 0.5 (0.012

−

 0.020)

3.0L engine

0.4

−

 0.6 (0.016

−

 0.024)

ITEMS

SPECIFIED LUBRICANTS

QUANTITY

Each connection of refrigerant line

SUN PAG 56

As required

Compressor refrigerant unit lubricant cm

3

  (floz)

SUN PAG 56

100 (3.4)

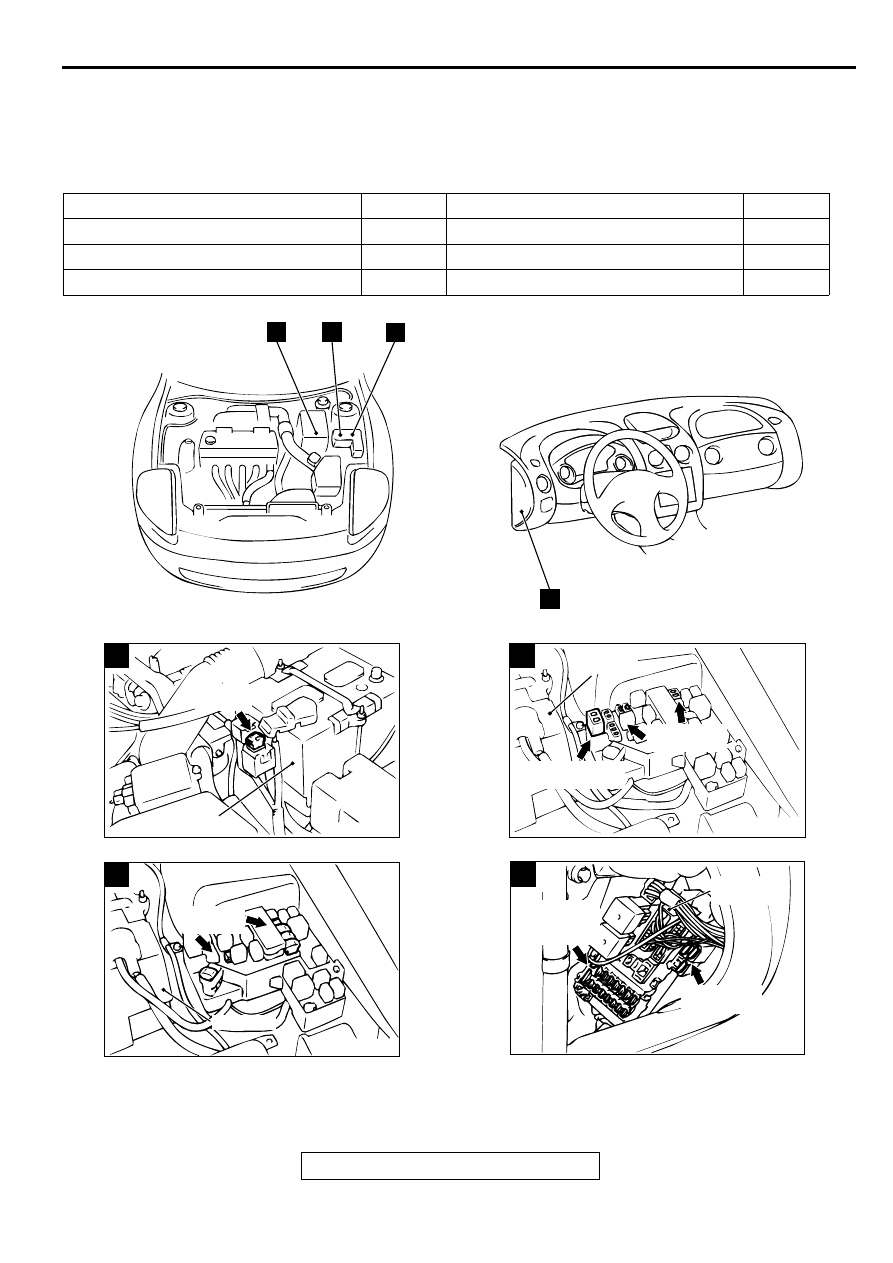

FUSIBLE LINK, FUSE AND IOD OR STORAGE CONNECTOR

TSB Revision

COMPONENT LOCATIONS

70-2

.

FU SIB LE LIN K , FU SE A N D  IO D  O R  STO R A G E

C O N N E C TO R

M1701000100108

NAME

SYMBOL NAME

SYMBOL

Dedicated fuse No.1 to 14

B

Fusible link No.2 to 8

C

Dedicated fuse No.15 to 18

D

IOD or storage connector

B

Fusible link No.1

A

Multi-purpose fuses

D

AC003120AB

A

B

C

D

ACX02441AB

FUSIBLE
LINK

BATTERY

A

ACX02442AB

IOD OR STRAGE
CONNECTOR

DEDICATED
FUSES

BATTERY

B

ACX02443AB

FUSIBLE
LINKS

BATTERY

C

AC003112

D

AB

JUNCTION
BLOCK

DEDICATED
FUSES

MULTI-
PURPOSE
FUSES
