SRS AIR BAG DIAGNOSIS

TSB Revision

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

52B-51

STEP 2. Check the harness wires between SRS-ECU
connector C-74 and side impact sensor (LH) connector D-
12.
Q: Are the harness wires between SRS-ECU connector C-

74 and side impact sensor (LH) connector D-12 in good
condition?
YES : Go to Step 3.
NO :  Repair them. Then go to Step 3.

STEP 3. Check DTC.

Q: Is DTC 91output?

YES : Replace the SRS-ECU. Refer to

P.52B-66

.

NO :  This diagnosis is compleate.(If no malfunctions are

not found in all steps, an intermittent malfunction is
suspected. Refer to GROUP 00, How to Use
Troubleshooting/Inspection Service Points

−

 How to

Cope with Intermittent Malfunction

P.00-6

.)

DTC 92: Left hand side-impact sensor system for fault 1
DTC 95: Right hand side-impact sensor system for fault 1

DTC SET CONDITIONS

•

This DTC is output if the following are detected

from the analog G-sensor output.

•

Analog G-sensor is not operating.

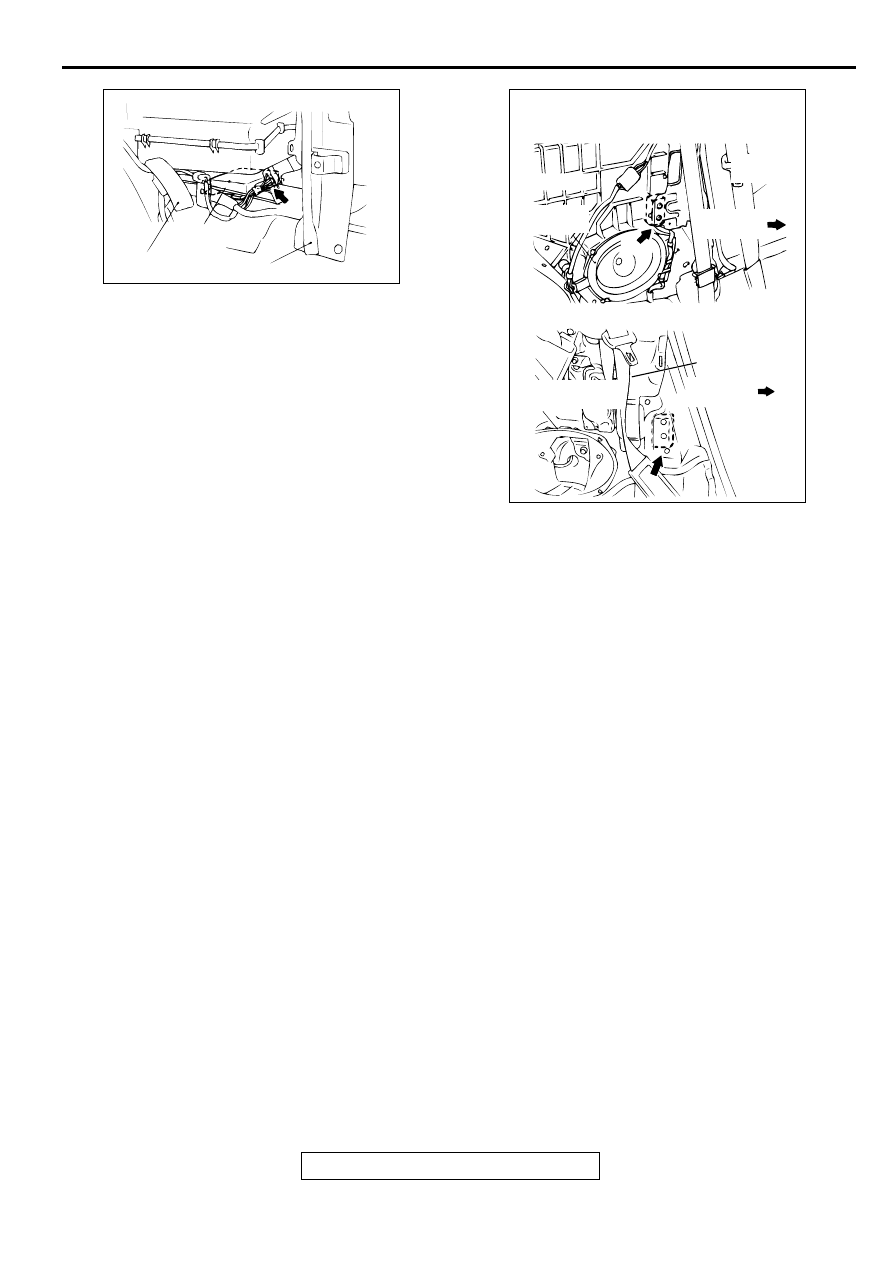

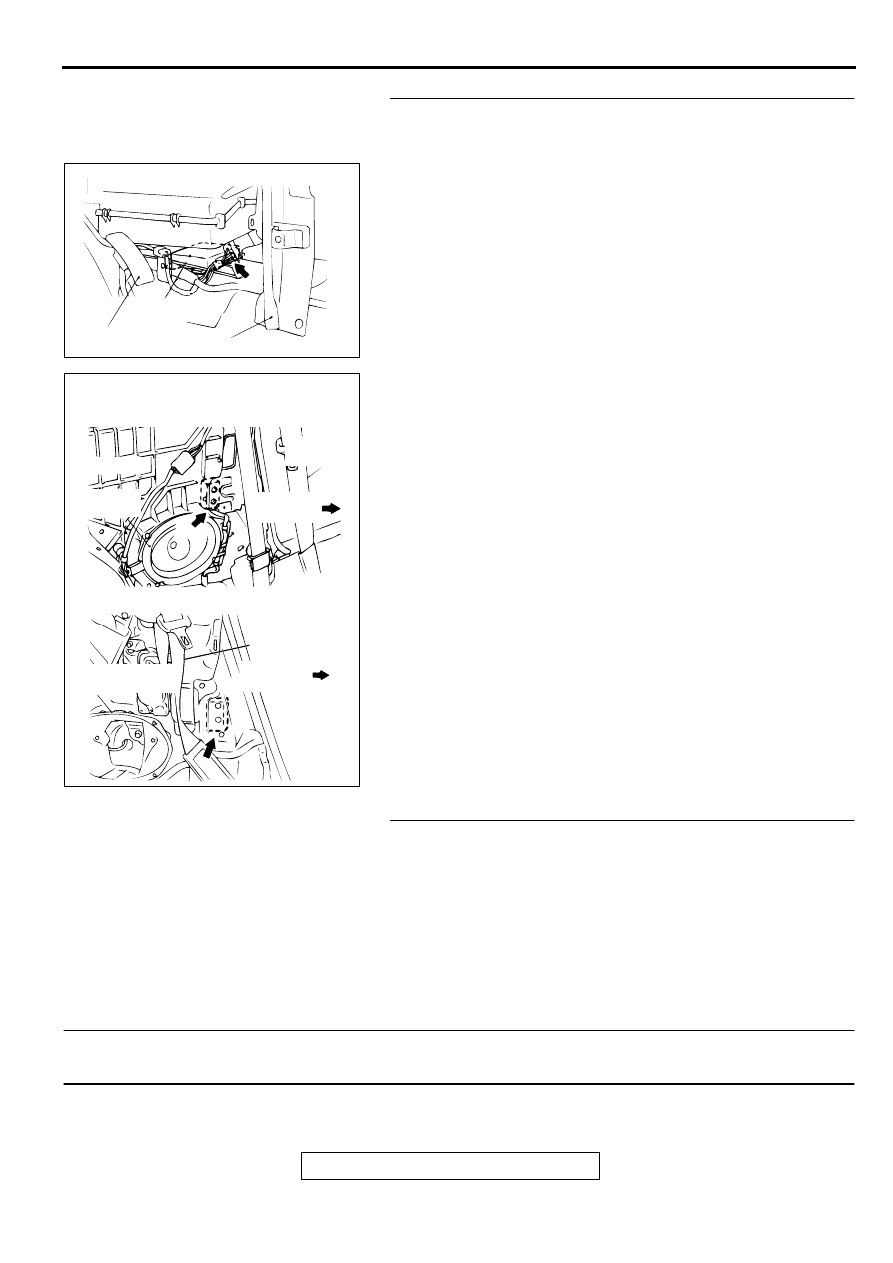

AC000358AF

CONNECTOR: C-74

SRS-ECU

ACCELERATOR PEDAL

CENTER REINFORCEMENT (LH)

AC003136AB

CONNECTOR: D-12

<ECLIPSE>

<ECLIPSE SPYDER>

FRONT
SEAT BELT

FRONT OF
VEHICLE

REAR
SPEAKER

FRONT
SEAT BELT

FRONT OF
VEHICLE

REAR SPEAKER
BRACKET

SRS AIR BAG DIAGNOSIS

TSB Revision

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

52B-52

•

Analog G-sensor characteristics are
abnormal.

•

Analog G-sensor output is abnormal.

TROUBLESHOOTING HINTS

•

Malfunction of side impact sensor <LH> (for DTC
92) and side impact sensor <RH> (for DTC 95)

DIAGNOSIS
Replace side impact sensor <LH> (for DTC 92) and side impact
sensor <RH> (for DTC 95). Refer to

P.52B-76

.

Q: Is any of DTC 92 or 95 output?

YES : Replace the SRS-ECU. Refer to

P.52B-66

.

NO :  This diagnosis is complete.(If no malfunctions are not

found in all steps, an intermittent malfunction is
suspected. Refer to GROUP 00, How to Use
Troubleshooting/Inspection Service Points

−

 How to

Cope with Intermittent Malfunction

P.00-6

.)

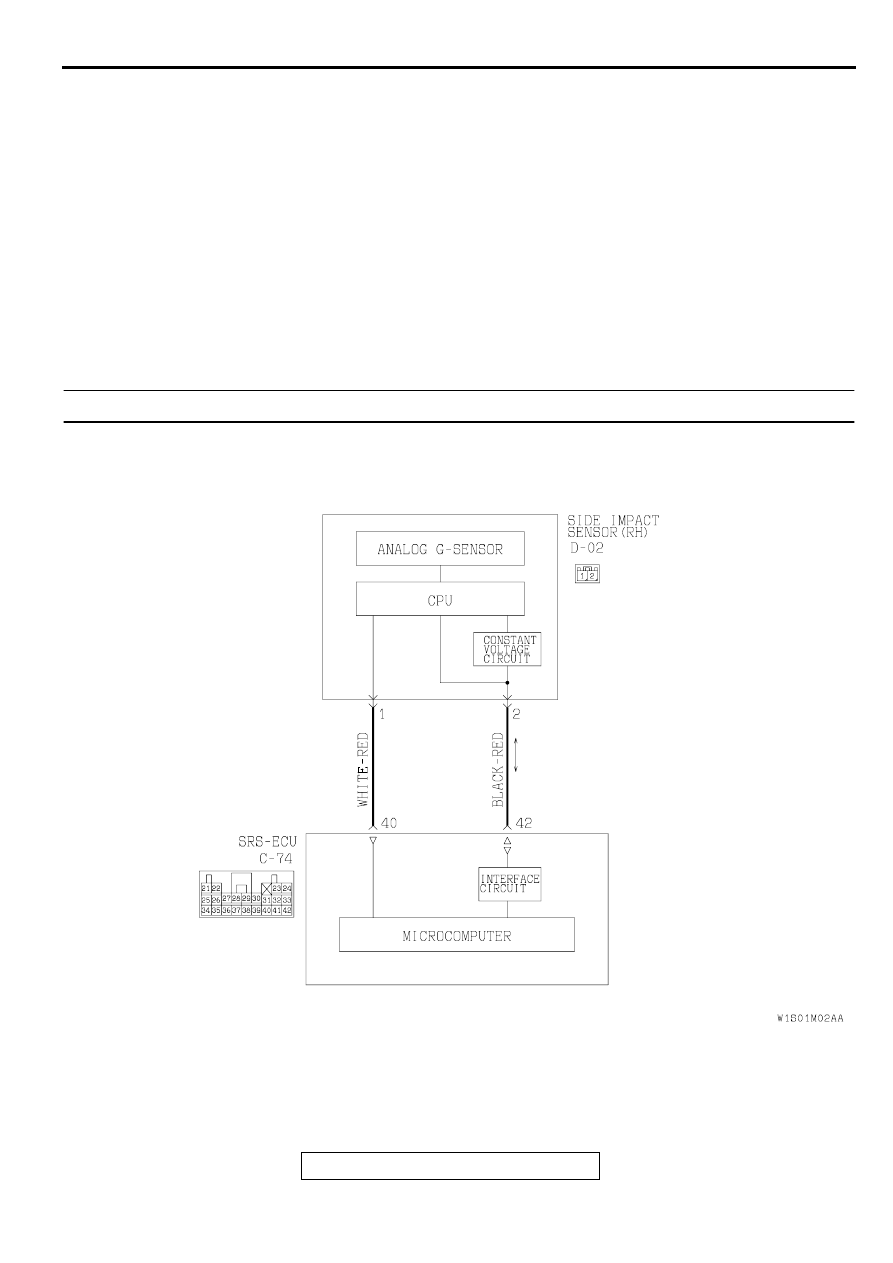

DTC 94: Right hand side-impact sensor power supply circuit system

AC002965AC

Side Impact Sensor (RH) Power Supply Circuit

SRS AIR BAG DIAGNOSIS

TSB Revision

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

52B-53

CIRCUIT OPERATION

•

The SRS-ECU judges how severe a collision is
by detecting signals from the side impact sensor
and the analog G-sensor. If the impact is over a
predetermined level, the SRS-ECU outputs an
ignition signal. At this time, if the safing G-sensor
is on, the SRS air bag will inflate.

DTC SET CONDITIONS

•

This DTC is output if the power supply voltage of
the side impact sensor (RH) drops below the
rated value for a continuous period of 5 seconds
or more. However, DTC number 94 will be
automatically cleared and the SRS warning light
will switch off if the condition returns to normal.

TROUBLESHOOTING HINTS

•

Damaged wiring harnesses or connectors

•

Malfunction of the side air bag module (RH)
(squib)

•

Malfunction of the SRS-ECU

DIAGNOSIS

Required Special Tools:
MB991502: Scan Tool (MUT-II)

AC000358AF

CONNECTOR: C-74

SRS-ECU

ACCELERATOR PEDAL

CENTER REINFORCEMENT (LH)

AC003136AB

CONNECTOR: D-02

<ECLIPSE>

<ECLIPSE SPYDER>

FRONT
SEAT BELT

FRONT OF
VEHICLE

REAR
SPEAKER

FRONT
SEAT BELT

FRONT OF
VEHICLE

REAR SPEAKER
BRACKET

SRS AIR BAG DIAGNOSIS

TSB Revision

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

52B-54

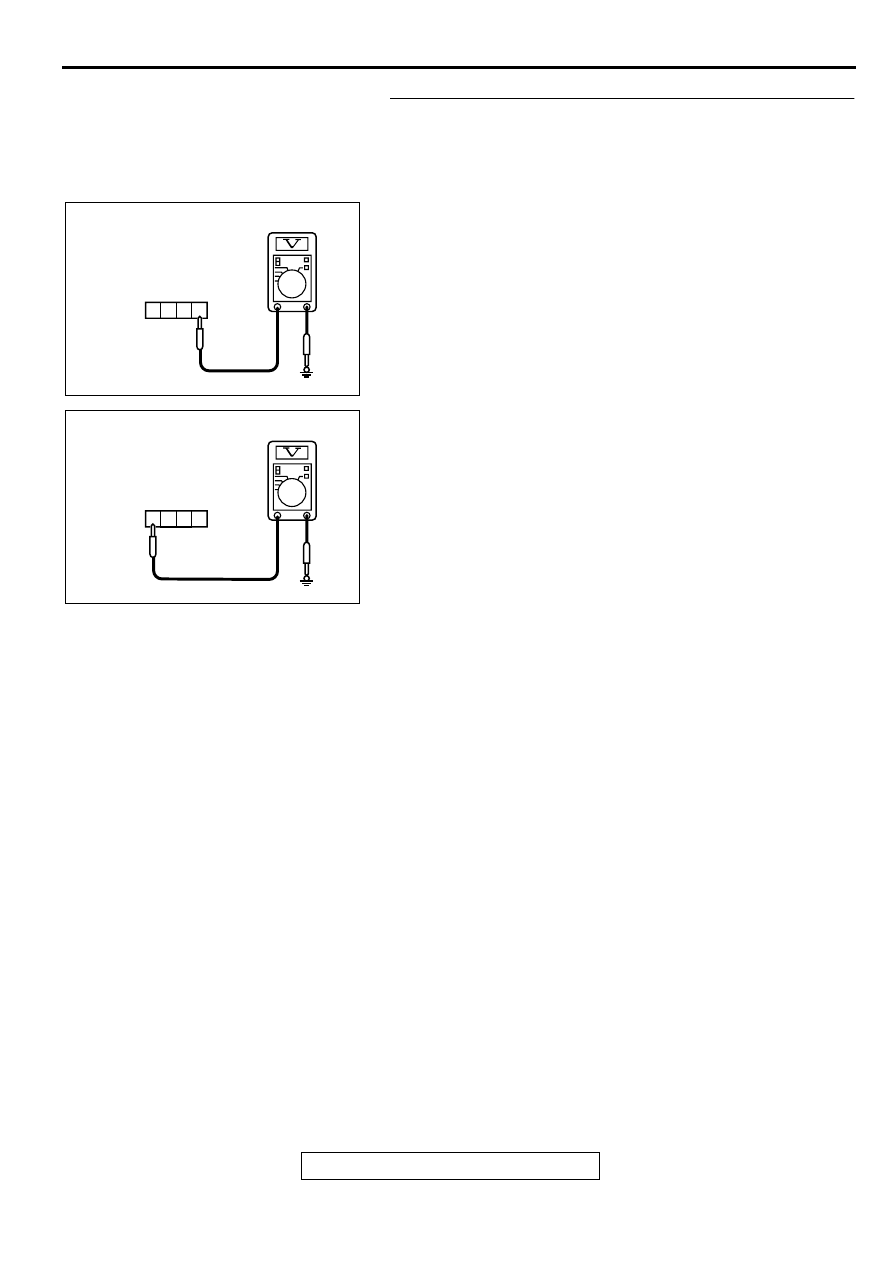

STEP 1. Check the side impact sensor (RH) line at the SRS-
ECU connector C-74 by backprobing.
(1) Do disconnect the side impact sensor (RH) connector D-02
(2) Connect the negative battery terminal.
(3) Turn the ignition switch to "ON" position.
(4) Measure the voltage between terminal 4 and the ground by

backprobing.

•

Voltage should be 9 volts or more.

(5) Check the continuity between terminal 1 and the ground by

backprobing.

•

Should be less than 2 ohm.

Q:  Does the voltage meet the specifications or is the

resistance less than 2 ohm?
YES : Replace the side impact sensor (LH). Refer to

P.52B-

76

. Then go to Step 3.

NO :  Go to Step 2.

ACX01658

1 2 3 4

AD

D-12 CONNECTOR
HARNESS SIDE VIEW

ACX01659

1 2 3 4

AD

D-12 CONNECTOR
HARNESS SIDE VIEW
